5 görgős futókocsi csomag önhordó tolókapukhoz tartozékokkal

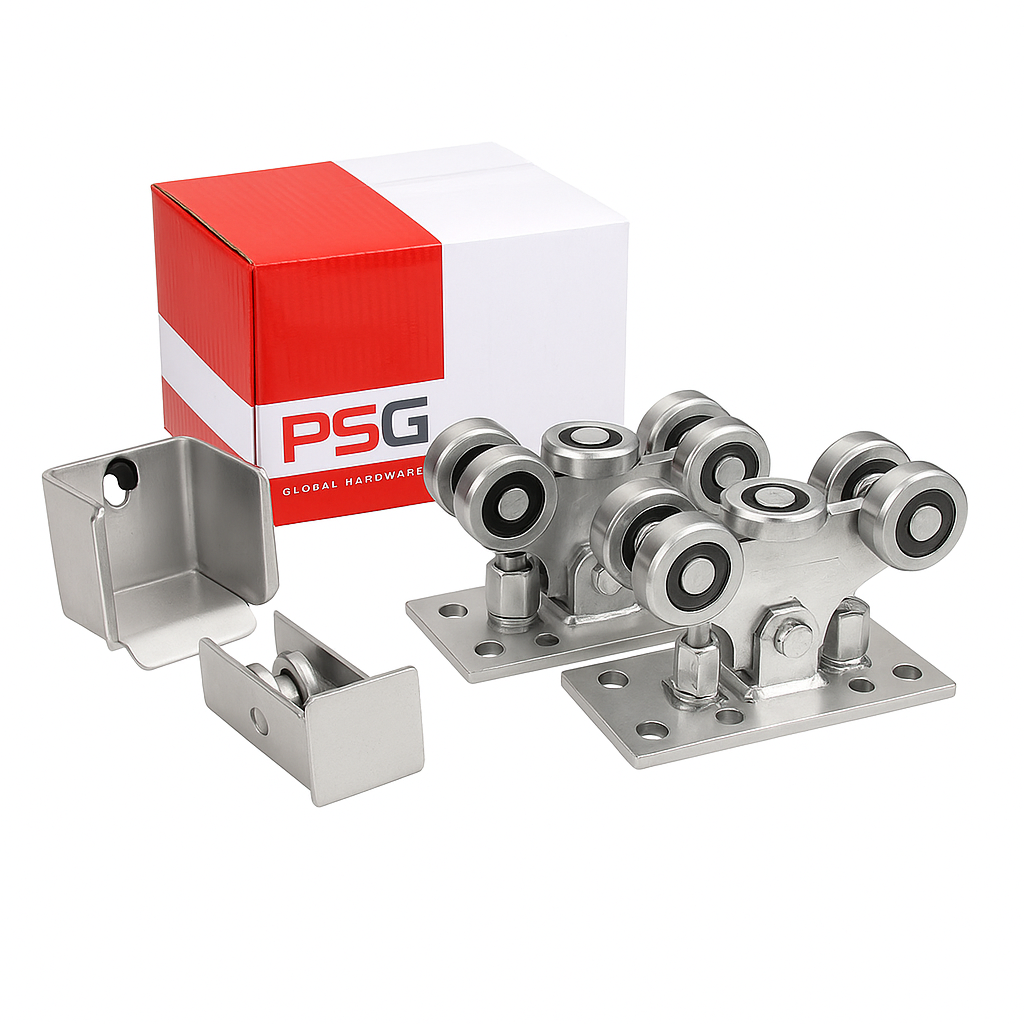

A csomag tartalma

• Görgőkocsi 5 fém görgővel — 2 db
• Felhajtó görgő védővégzéssel — 1 db
• Acél felhajtó tartó gumibütykkel — 1 db
• Szerelőcsavarok mellékelve

A készlet általános adatai

• A készlet tömege: 12,24 kg
• Csomagolás térfogata: 10 500 cm³
• EAN: 5901289674720

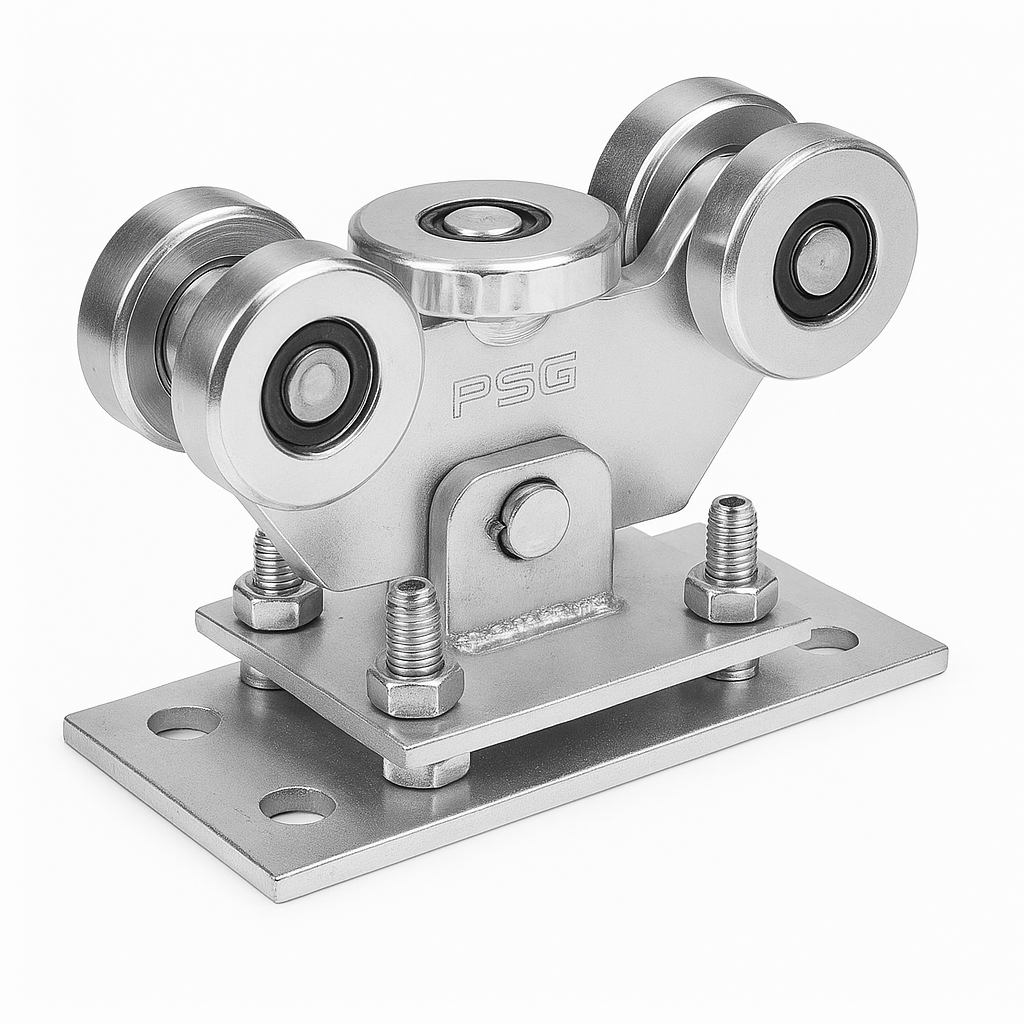

Görgőkocsi — felépítés és működés

A görgőkocsi 5 fém görgővel van felszerelve, köztük 1 vízszintes görgővel, amelyek stabil vezetést biztosítanak a kapu számára a sínen. Lengő szerkezet — a kocsi csapon keresztül kapcsolódik az alaplaphoz, így automatikusan igazodik a tolókapuhoz, kompenzálva a sín esetleges egyenetlenségeit és eltéréseit. A kocsi magassága csavarokkal szabályozható, ami megkönnyíti a kapu pontos beállítását szerelés közben.

• Görgők száma: 5 (köztük 1 vízszintes)
• Szerkezet: lengő (csap az alaplaphoz csatlakoztatva)
• Magasságszabályozás: csavaros
• Kompatibilis sín: 70×70×4 mm
• Korrózióvédelem: galvanikus horganyzás

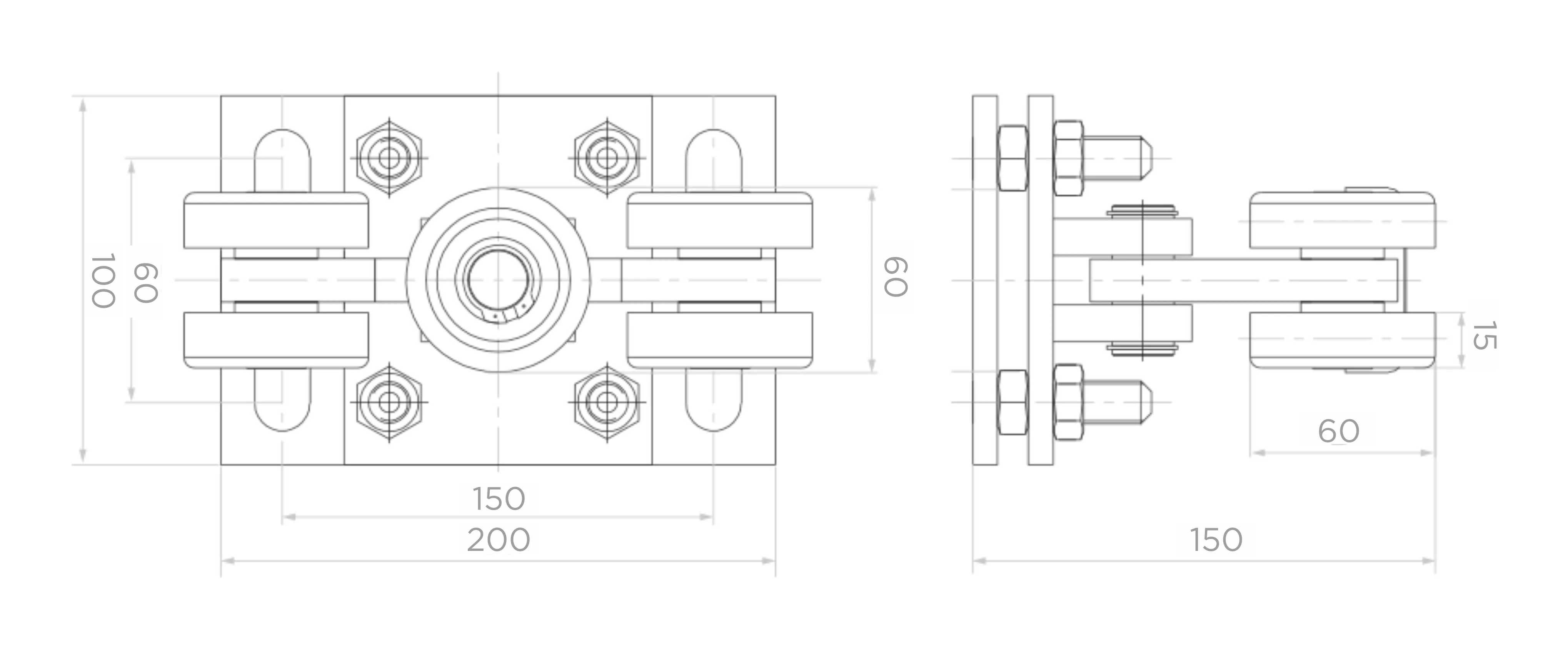

A görgőkocsi méretei

• Alaplap mérete (h. × sz.): 200 × 100 mm
• Szerelőlyukak tengelytávolsága: 150 × 60 mm
• Teljes magasság: 150 mm
• Görgők magassága az alaplaphoz képest: 60 mm
• Szerelőalaplap vastagsága: 15 mm

Felhajtó görgő védővégzéssel

Acél felhajtó görgő, amelyet az önhordó tolókapu sínjének elejére szerelnek. Védővégzéssel van ellátva, amely megakadályozza, hogy hó, jég és szennyeződések behatoljanak a sín belsejébe — ez különösen fontos a mostoha időjárási körülmények között üzemeltetett berendezéseknél. A csomagban szerelőcsavarok is találhatók.

• Anyag: acél
• Kompatibilis sín: 70×70×4 mm
• Védővégzés: igen (hó és jég elleni védelem)
• Szerelőcsavarok: mellékelve
• Korrózióvédelem: galvanikus horganyzás

Acél felhajtó tartó

A kapuoszlopra rögzített felhajtó tartó, amelybe a felhajtó görgő becsúszik a kapu zárásakor. Ennek köszönhetően a kapu terhe több elemre oszlik el, ami stabilizálja a kaput zárt helyzetben és jelentősen meghosszabbítja a görgőkocsik élettartamát. A hátsó oldalon 2 szerelőlyuk és gumibütyök található az ütések csillapítására.

• Anyag: acél
• Kompatibilis sínek: 70×70×4 mm és 80×80×5 mm
• Szerelőlyukak: 2 db (hátsó oldal)
• Bütyök: gumi
• Korrózióvédelem: galvanikus horganyzás

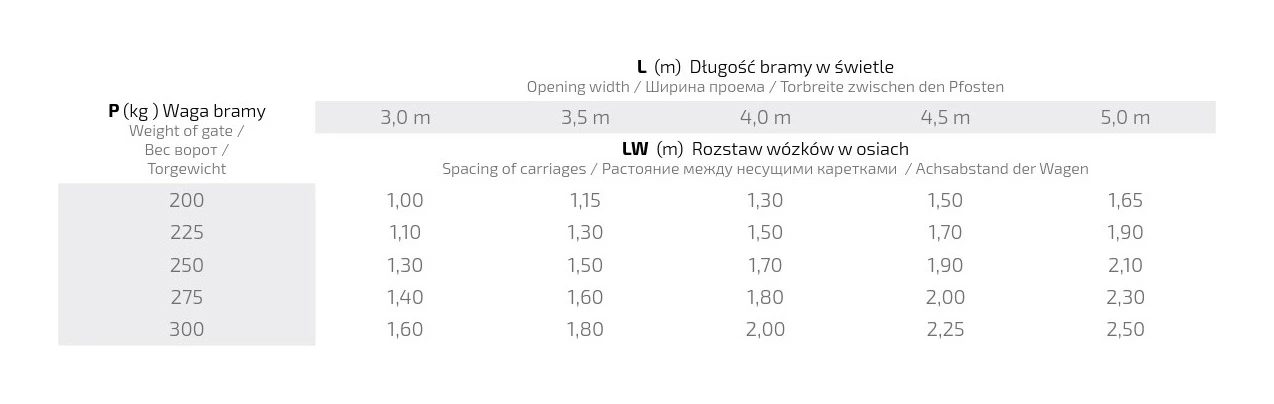

A görgőkocsik tengelytávolságának meghatározása

A görgőkocsik helyes tengelytávolsága (LW) a kapu fényméretétől (L) és a kapu tömegétől (P) függ. Az alábbi táblázat a görgőkocsik ajánlott tengelytávolságát mutatja méterben, amely garantálja a rendszer optimális működését és tartósságát:

• Kaputömeg 200 kg: tengelytávolság 1,00 m-től (L=3,0 m) 1,65 m-ig (L=5,0 m)
• Kaputömeg 225 kg: tengelytávolság 1,10 m-től (L=3,0 m) 1,90 m-ig (L=5,0 m)
• Kaputömeg 250 kg: tengelytávolság 1,30 m-től (L=3,0 m) 2,10 m-ig (L=5,0 m)
• Kaputömeg 275 kg: tengelytávolság 1,40 m-től (L=3,0 m) 2,30 m-ig (L=5,0 m)
• Kaputömeg 300 kg: tengelytávolság 1,60 m-től (L=3,0 m) 2,50 m-ig (L=5,0 m)

A táblázatban szereplő kapufényméretek: 3,0 m, 3,5 m, 4,0 m, 4,5 m és 5,0 m.

A készlet minden eleme galvanikusan horganyozott, ami hatékony korrózióvédelmet és hosszú élettartamot biztosít mind beltéri, mind változó időjárási körülményeknek kitett kültéri berendezéseknél. A teljes csomag lehetővé teszi a szerelővállalat számára, hogy az összes szükséges alkatrészt egyetlen tételként rendelje meg — anélkül, hogy bármely komponens kimaradna.
