Acél csatlakozó L120 kapu-zsanérhoz M18 – 180° nyitás

Go to Product feedback

Acél csatlakozó L120 kapu-zsanérhoz M18. Lemezvastagság 8 mm, méretek 120×60 mm. Bab alakú furat 20×40 mm, beállítási tartomány 70-90 mm. Szárny nyitása 180°. Súly 0,38 kg. Kapukhoz és kiskapukhoz.

Go to full description
with VAT without VAT
Price 877,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Menetfajta M18
  • Átmérő 12
  • Szerelési mód Befalazható
  • Anyag Acél

Leírás

L120 acél csatlakozó kapu zsanérhoz M18 – 180° nyitás

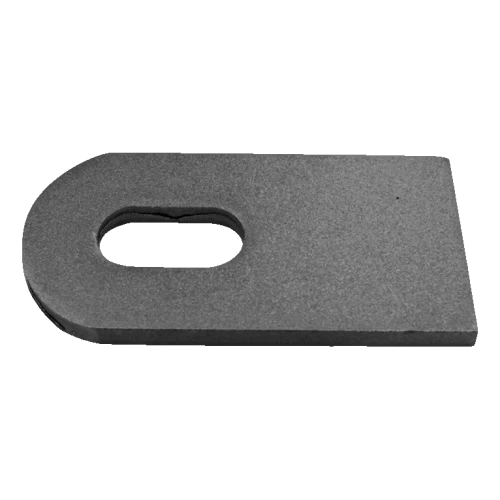

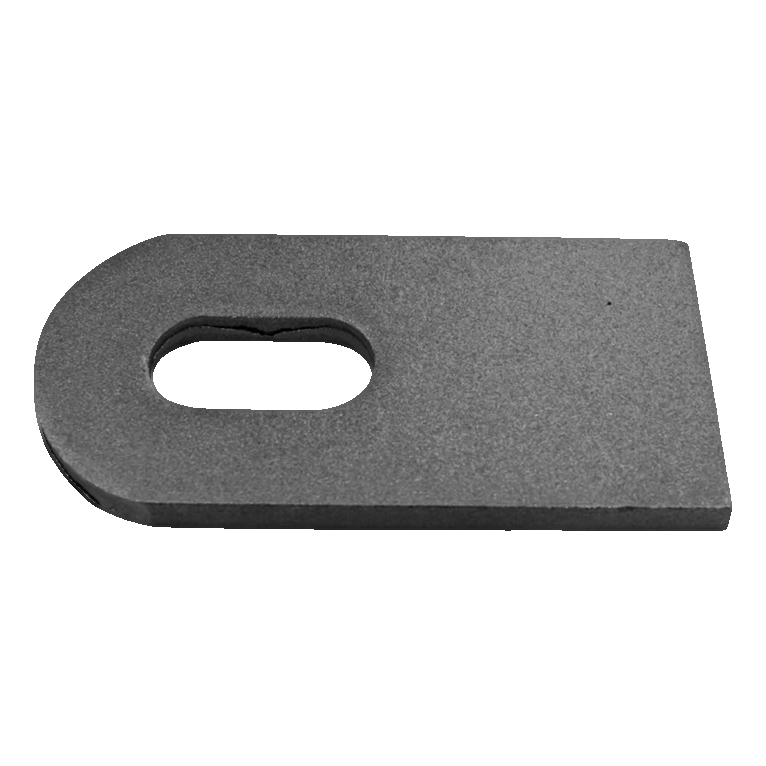

L120 acél csatlakozó M18 zsanérhoz – általános kép
L120 acél csatlakozó M18 zsanérhoz – általános kép

Acél L120 csatlakozó kapu zsanérokhoz M18 menettel. Masszív konstrukciójának köszönhetően 8 mm vastag lemezből készül, tartós és stabil kapcsolatot biztosít a zsanér és a kapu vagy kaputábla között, lehetővé téve a szárny teljes 180° szögű nyitását. A csatlakozó ovális nyílása 70–90 mm beállítási tartományt biztosít, amely lehetővé teszi a szárny helyzetének pontos beállítását az oszlophoz képest – új furatokat fúrni nem szükséges.

Az elem nélkülözhetetlen komponens a szárnyaskapuk és kaputáblák M18 csavarzsanérokon történő szerelésekor. Egyszerű formája és szilárd felépítése gyors szerelést és több évig tartó megbízható üzemeltetést garantál.

L120 csatlakozó méretrajza – 1. pozíció
L120 csatlakozó méretrajza – 1. pozíció

Csatlakozó méretei

  • Hosszúság (L): 120 mm
  • Magasság: 60 mm
  • Lemezvastagság: 8 mm
  • Ovális nyílás (szélesség): 20 mm
  • Beállítási tartomány a nyílásban: 70–90 mm
  • Zsanér menet: M18

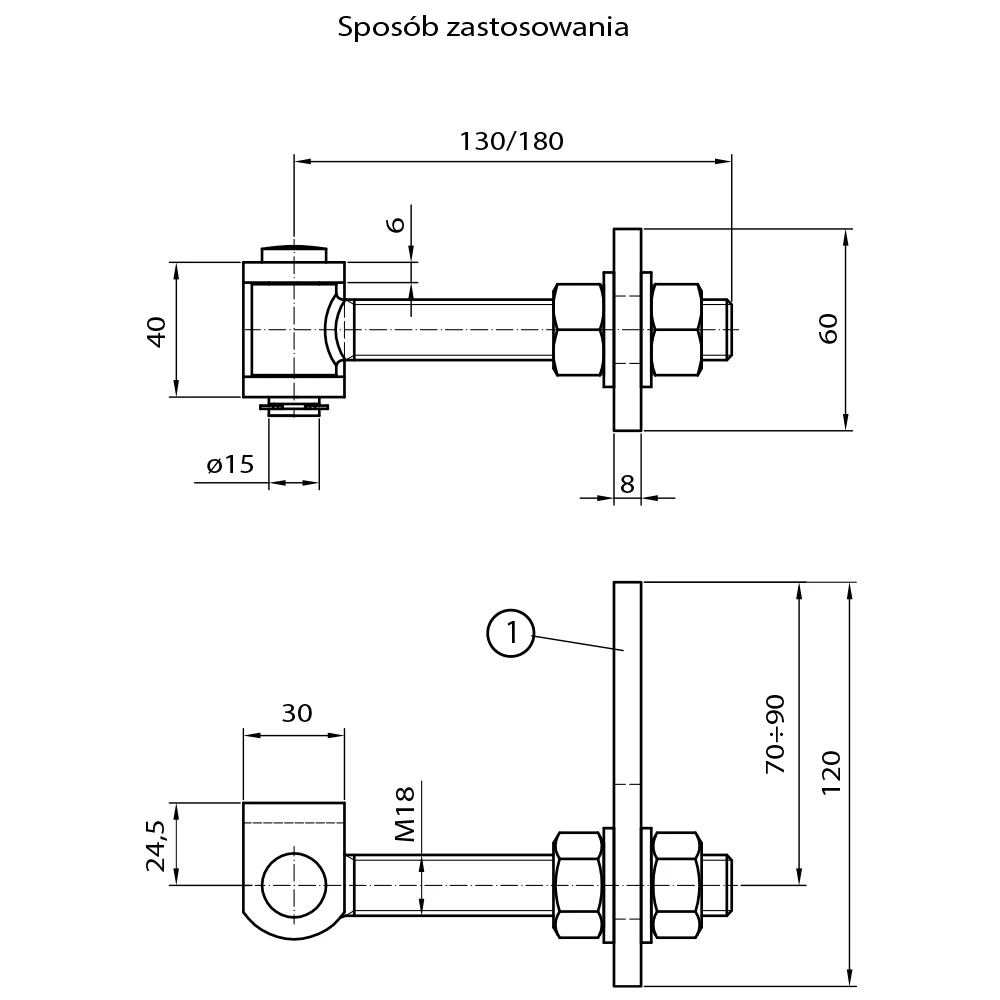

L120 csatlakozó alkalmazási sémája M18 zsanérral – szerelési mód
L120 csatlakozó alkalmazási sémája M18 zsanérral – szerelési mód

Alkalmazási mód és szerelés

A csatlakozót a kapu vagy kaputábla szárnyára szerelik, és az M18 zsanér csapja áthalad az ovális nyíláson, majd anyákkal rögzítik mindkét oldalon. Az alkalmazási séma két csaphoszsz-változatot mutat (130 mm vagy 180 mm), ami lehetővé teszi a megfelelő zsanér kiválasztását az oszlop vagy keret vastagságához. A zsanér hüvelye (magasság 40 mm, csap Ø15 mm) az oszlophoz van hegesztve, és az ovális nyílással ellátott csatlakozó lehetővé teszi a szárny helyzetének folyamatos beállítását.

Műszaki adatok

  • Anyag: acél
  • Lemezvastagság: 8 mm
  • Csatlakozó hossza: 120 mm
  • Csatlakozó magassága: 60 mm
  • Zsanér menet: M18
  • Ovális nyílás mérete: 20 × 40 mm (szélesség × hosszúság)
  • Beállítási tartomány: 70–90 mm
  • Szárny nyitási szöge: 180°
  • Tömeg: 0,38 kg
  • EAN: 99917867

A csatlakozó kompatibilis 130 mm vagy 180 mm csaphosszúságú M18 csavarzsanérokkal. Ideális elem szárnyaskapuk és kaputáblák professzionális szereléséhez kerítésrendszerekben.
