Állítható hajlított M16 zsanér kapukhoz és kiskapukhoz – 180° / 125 mm, horganyzott

Go to Product feedback

Állítható hajlított M16 zsanér S235JR acélból, galvanikusan horganyzva. Kar hossza 125 mm, tengelyeltolás 40 mm, 180°-os nyitás. Szerelőlemez 82x50x78 mm 4 rögzítőlyukkal. Kapukhoz és kiskapukhoz. Súly 0,57 kg.

Go to full description
with VAT without VAT
Price 3 075,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Availability:
Ideiglenesen nem elérhető
Unavailable

Termékjellemzők

[PIM] zawiasy #113

  • Menetfajta M16
  • Szerelési mód Befalazható
  • Anyag Acél

Leírás

Állítható hajlított M16 zsanér kapukhoz és kiskapukhoz – 180° / 125 mm, horganyzott

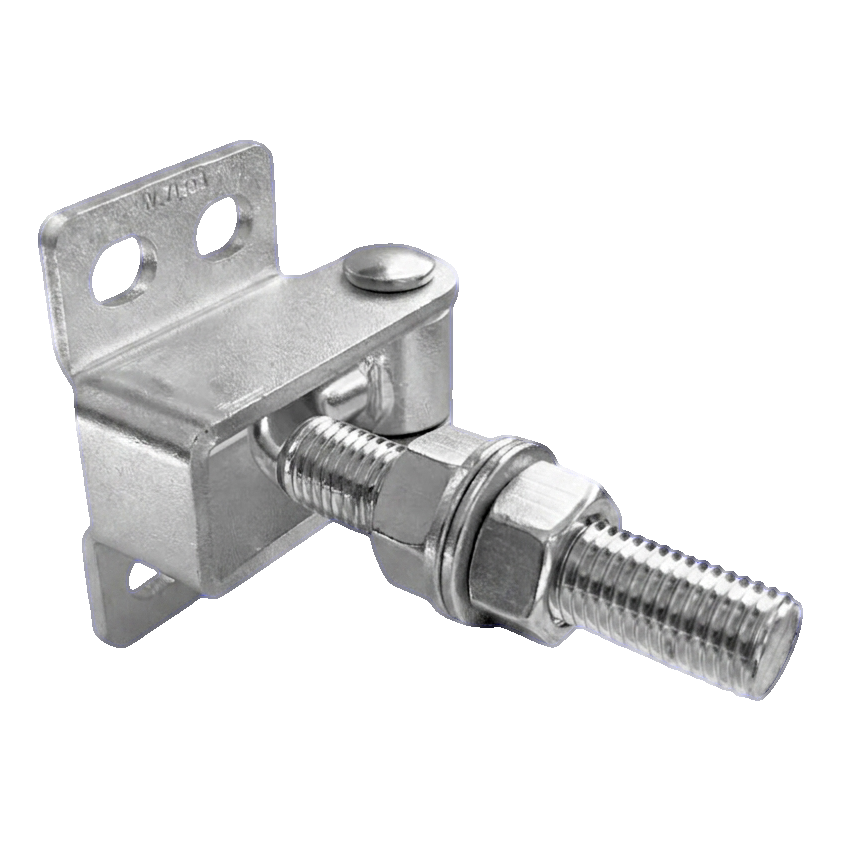

Állítható hajlított M16 zsanér kapukhoz és kiskapukhoz – termék képe
Állítható hajlított M16 zsanér kapukhoz és kiskapukhoz – termék képe

Az állítható hajlított M16 zsanér egy masszív, teljesen állítható zsanér, amely kapuk, kiskapuk és kerítésajtók szerelésére készült. A hajlított karszerkezetnek köszönhetően a szárny teljes 180°-os nyitása lehetséges, ami szabad áthaladást biztosít még szűk átjárókban is. Az oszlop és szárny közötti távolság állíthatósága lehetővé teszi a kapu beállításának pontos illesztését a szerelés után — anélkül, hogy meg kellene szakítani a munkát és újra fúrni.

Az M16 menet erős és stabil kapcsolatot garantál, megfelelő nehéz kapuszárnyakhoz. A 4 rögzítőlyukkal (bab alakú lyukak) ellátott szerelőlemez szilárd rögzítést tesz lehetővé a kerítésoszlophoz, míg hosszúkás alakjuk megkönnyíti a pozíció korrekciót a telepítés során.

Tartósság és korrózióvédelem

A zsanér S235JR acélból készült és fehér színű galvanikus cinkbevonattal ellátott. A galvanikus cinkezés hatékonyan véd a korrózió, nedvesség és változó időjárási viszonyok ellen, hosszú élettartamot biztosítva még eső és hó hatásának kitett állapotban is. Ugyanakkor esztétikus, egységes megjelenést kölcsönöz az elemnek, amely jól illeszkedik a modern kerítésekhez.

Műszaki specifikáció

  • Típus: hajlított, 180°
  • Menet: M16
  • Kar hossza: 125 mm
  • Kar tengelyeltolása (hajlítás): 40 mm
  • Anyag: S235JR acél
  • Bevonat: galvanikus cink (fehér)
  • Súly: 0,57 kg
  • EAN: 5903313205597

A szerelőlemez méretei

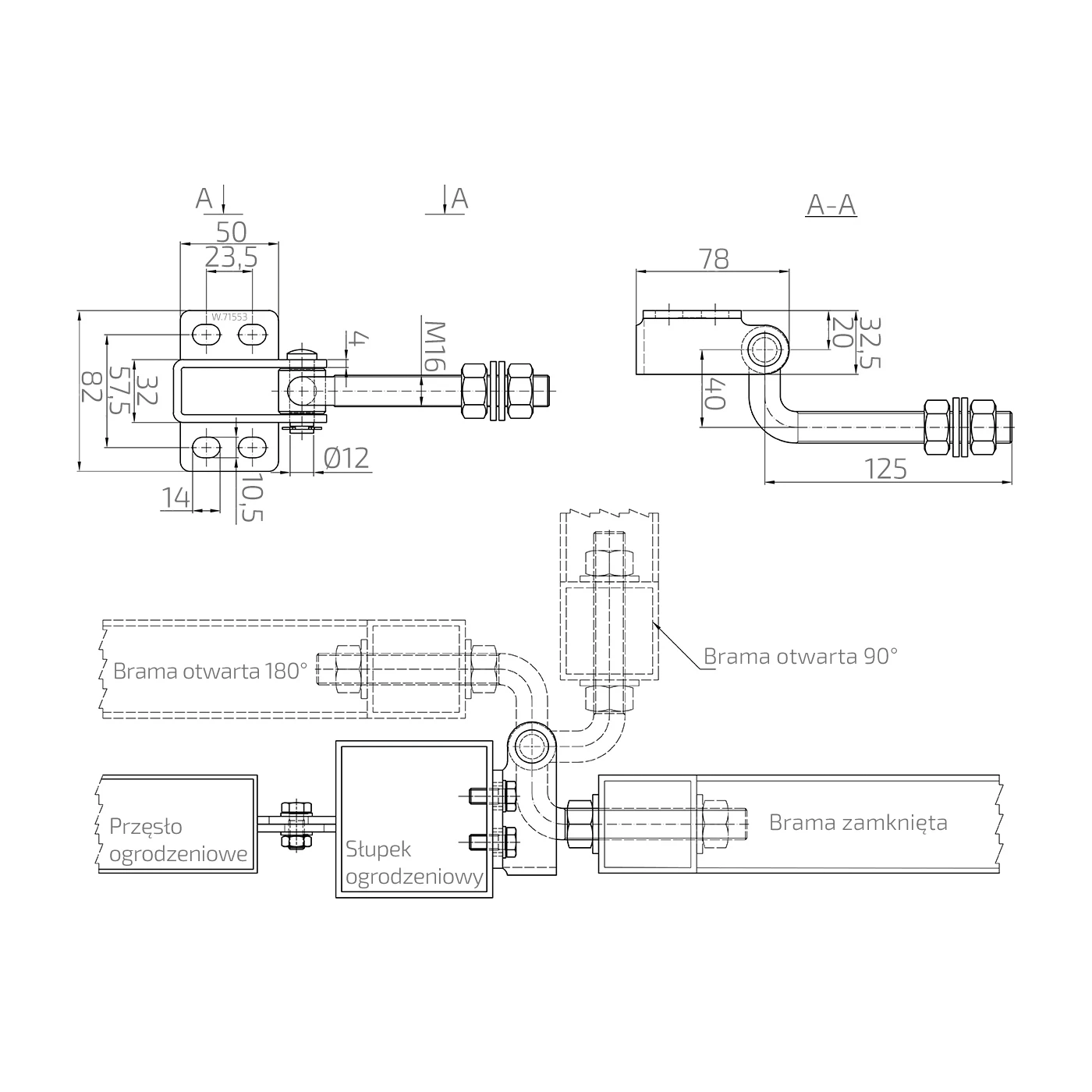

Az állítható M16 hajlított 180° zsanér műszaki rajza vetületekkel és szerelési sémával
Az állítható M16 hajlított 180° zsanér műszaki rajza vetületekkel és szerelési sémával
  • Lemez magassága: 82 mm
  • Lemez szélessége: 50 mm
  • Lemez mélysége (profil): 78 mm
  • Szerelőlyukak távolsága: 57,5 × 23,5 mm
  • Szerelőlyuk mérete (bab alakú): 14 × 10,5 mm
  • Csap átmérője: Ø12 mm
  • Csaptartó lemez vastagsága: 4 mm
  • Csap tengelyének távolsága az alaptól: 32,5 mm
  • Rögzítőlyukak száma: 4

Szerelési séma

A műszaki rajz a zsanér kerítésoszlopra való rögzítésének módját mutatja be három működési pozícióval: kapu zárva, kapu 90°-ban nyitva és kapu 180°-ban nyitva. A kar hajlított szerkezete lehetővé teszi, hogy a szárny a kerítés szakasza mentén forduljon el anélkül, hogy ütközne az oszloppal — ideális megoldás korlátozott manőverező tér esetén.
