Állítható kapu zsanér M16 golyóscsapággyal – horganyozott

Go to Product feedback

Állítható kapu zsanér M16 golyóscsapággyal, horganyozott acél. Munkahossz 111,5 mm, U-tartó szélesség 34 mm, laposacél vastagság 6 mm. M16 menet, csapágyház átmérő 26 mm. Szárnykapukhoz és kiskapukhoz.

Go to full description
with VAT without VAT
Price 3 172,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 óra

Termékjellemzők

[PIM] zawiasy #113

  • Menetfajta M16
  • Szerelési mód Befalazható
  • Anyag Acél

Leírás

Állítható kapupánt M16 golyóscsapágyazással – horganyzott, csavarozható

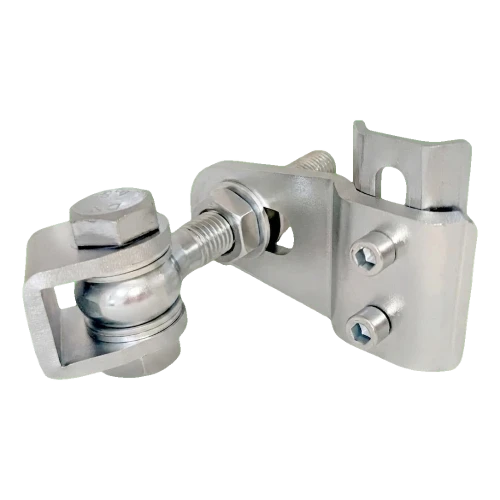

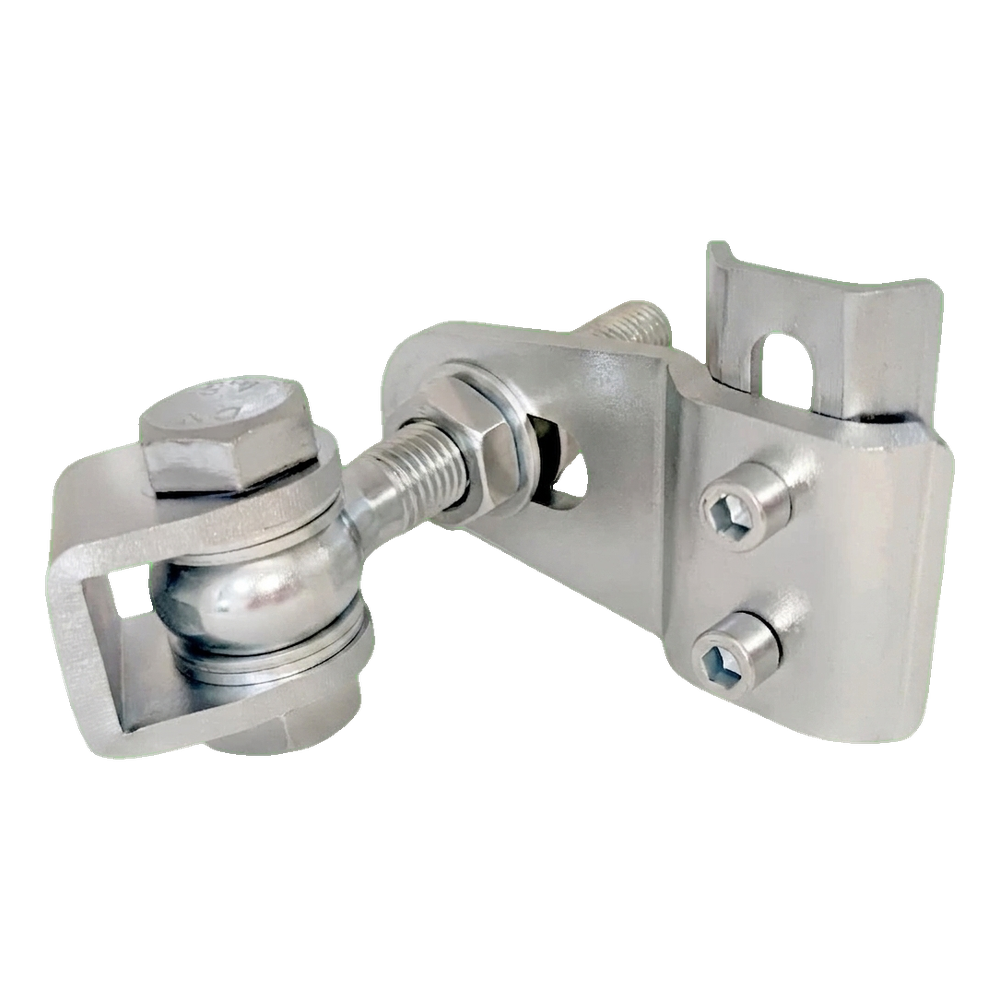

Állítható kapupánt M16 golyóscsapágyazással – általános nézet
Állítható kapupánt M16 golyóscsapágyazással – általános nézet

Az állítható M16 kapupánt golyóscsapágyazással egy tartós vasalat elem, amely szárnyaskapuk és kertkapuk felfüggesztésére szolgál kerítésrendszerekben. A pánt három síkban állítható, ami jelentősen megkönnyíti a szerelést és a későbbi beállítások korrekcióját. A beépített golyóscsapágy zökkenőmentes, csendes működést biztosít még nagy terhelés mellett is, a masszív horganyzott acél konstrukció pedig évtizedes korrózióállóságot és időjárásállóságot garantál. A pánt nem igényel hegesztést – csavarozható.

A pánt két fő elemből áll — egy U-típusú tartóból golyóscsapágyazott forgástengellyel, valamint egy rögzítőlemezből csavarlyukakkal. Mindkét elemet egy állítható menetes csap köti össze, amely lehetővé teszi a távolság folyamatos beállítását és a kapuszárny oszlophoz viszonyított pozicionálását. A lemez rögzítése két imbuszcsavarral történik, ami biztos és stabil kapcsolatot biztosít a teherhordó szerkezettel. A pánt a szerelés befejezése után is állítható.

Méretek és műszaki paraméterek

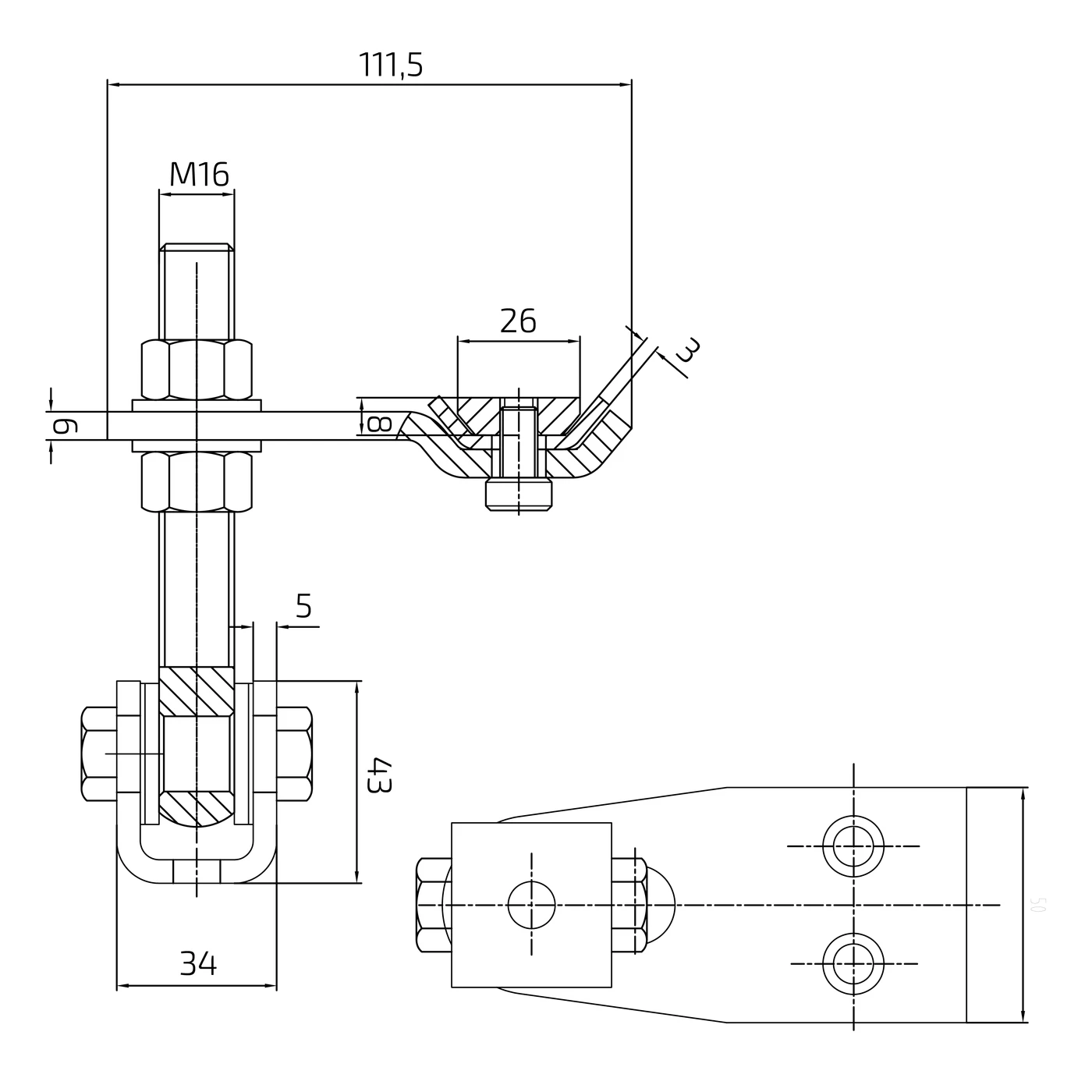

Az állítható M16 kapupánt méretrajza – oldalnézet és felülnézet
Az állítható M16 kapupánt méretrajza – oldalnézet és felülnézet
  • Állítócsap menete: M16
  • Munkatávolság (a csap tengelyétől a lemez széléig): 111,5 mm
  • U-tartó külső szélessége: 34 mm
  • U-tartó hossza: 43 mm
  • U-tartó anyagvastagsága: 5 mm
  • Csapágyfészek átmérője: 26 mm
  • Fő laposvas vastagsága: 6 mm
  • Profilozott lemez vastagsága: 3 mm
  • Rögzítőlemez szélessége: kb. 50 mm
  • Anyag: horganyzott acél
  • Csapágyazás: golyós
  • Pánt teherbírása: 105 kg
  • Nyitási szög: 180°
  • Kopásállóság: igen

Alkalmazás és szerelés

A pánt elsősorban szárnyaskapukhoz és kertkapukhoz való használatra készült lakóépületek, ipari létesítmények és középületek kerítésrendszereiben. Az M16-os meneten történő állítás lehetővé teszi a kapuszárny szintjének korrigálását a teljes pánt szétszerelése nélkül — elegendő meglazítani a zárómutert, beállítani a kívánt pozíciót és újra meghúzni. A szerelőcsapatok számára ez rövidebb szerelési időt jelent, valamint egyszerű korrekciós lehetőséget az oszlopok süllyedése vagy a kapu geometriájának hosszabb használat utáni megváltozása esetén.

Az imbuszcsavaros lyukakkal ellátott rögzítőlemez lehetővé teszi a szerelést közvetlenül acéloszlopra, vagy kiegészítő rögzítőlemezre is — ezáltal a pánt számos kerítésszerkezet-típussal kompatibilis. A golyóscsapágy kiküszöböli a fém–fém súrlódást, ami meghibásodásmentes és csendes működést eredményez a teljes használati időszak alatt.
