Alumínium trapézlemez híd H-70 EPDM tömítéssel 330 mm – PV rögzítés trapézlemez tetőhöz
termék nem elérhető
kívánságlistára
4.50333
Leírás
Alumínium trapézlemez híd H-70 EPDM tömítéssel 330 mm – PV rögzítés trapézlemez tetőhöz

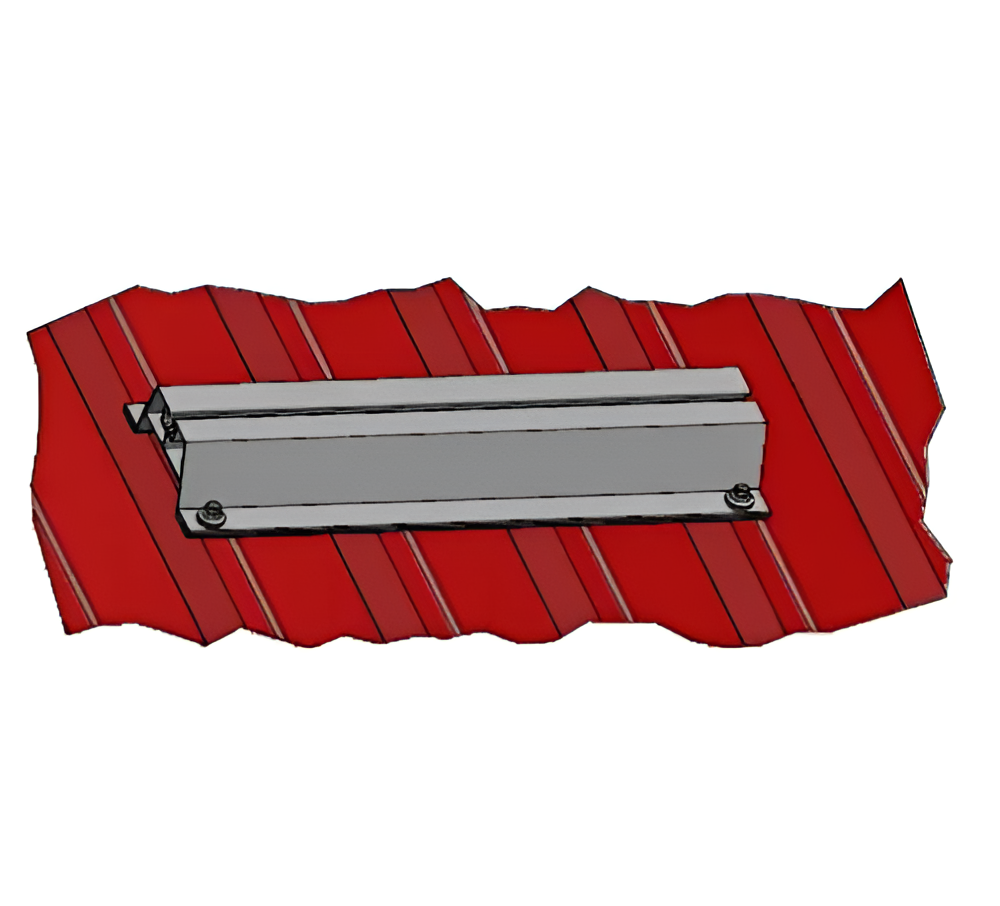

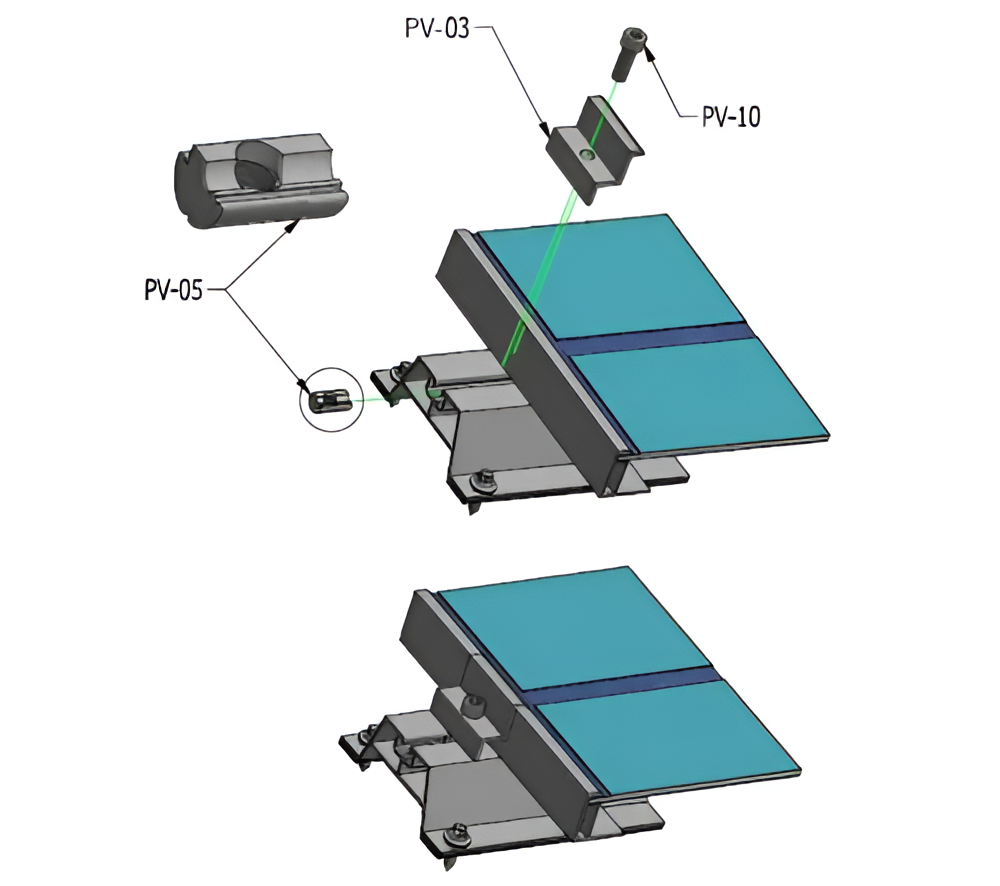

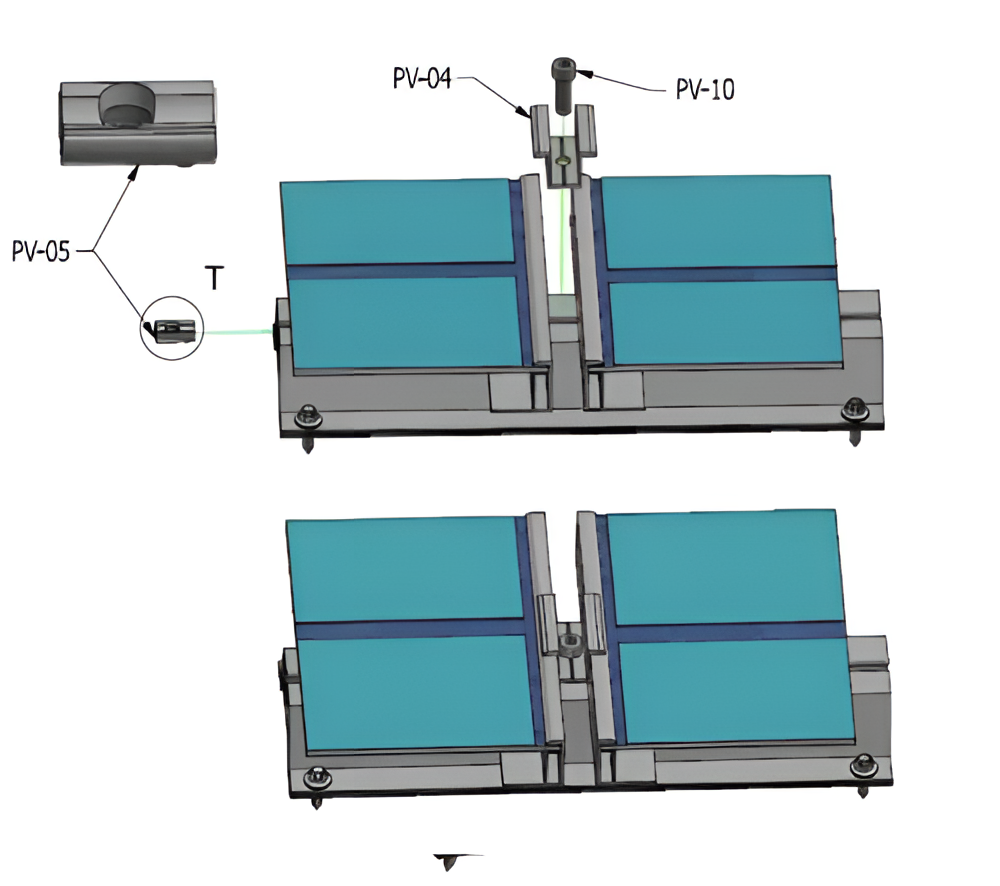

A H-70 trapézlemez híd EPDM tömítéssel egy alumínium híd-profil, amelyet napelemek trapézlemez fedésű tetőkre történő közvetlen rögzítésére terveztek. A keresztmetszet trapéz alakja lekövezi a lemez hullámainak geometriáját, így a profil stabilan felfekszik a tetőfedésre, kiegyenlítő alátétek használata nélkül. A profil magassága megfelelő távolságot biztosít a modul és a tetőfelület között, lehetővé téve a levegő szabad áramlását a panel alatt — a természetes szellőzés hatékonyan elvezeti a hőt, ami a PV modulok jobb üzemi körülményeit eredményezi. A felső szerelőcsatorna lehetővé teszi a köztes és végleszorítók rögzítését hatlapfejű imbuszcsavarokkal és négyzetes anyákkal, a hidat a lemezhez rögzítő csavarok furatait pedig közvetlenül a tetőn, a szerelés során készítik el, ami lehetővé teszi a rögzítési pont pontos illesztését a lemezprofilhoz.
A H-70 trapézlemez híd előnyei
- A panel és a tető közötti szellőzési tér segíti a modulok természetes hűtését és csökkenti a hatásfok-veszteséget forró napokon
- A mellékelt EPDM tömítés védi a tetőfedést a rögzítés pontján és megakadályozza a víz bejutását a lemez alá
- Korrózióálló 6060-as alumíniumötvözet — a profil nem igényel további korrózióvédelmet és évekig megfelel a kültéri körülményeknek
- A köztes és végleszorítókkal való kompatibilitás univerzális felhasználást biztosít a telepítés különböző konfigurációiban
- A szerelőfuratokat a tetőn készítik el — rugalmas illeszkedés a trapézlemez hullámainak osztásához

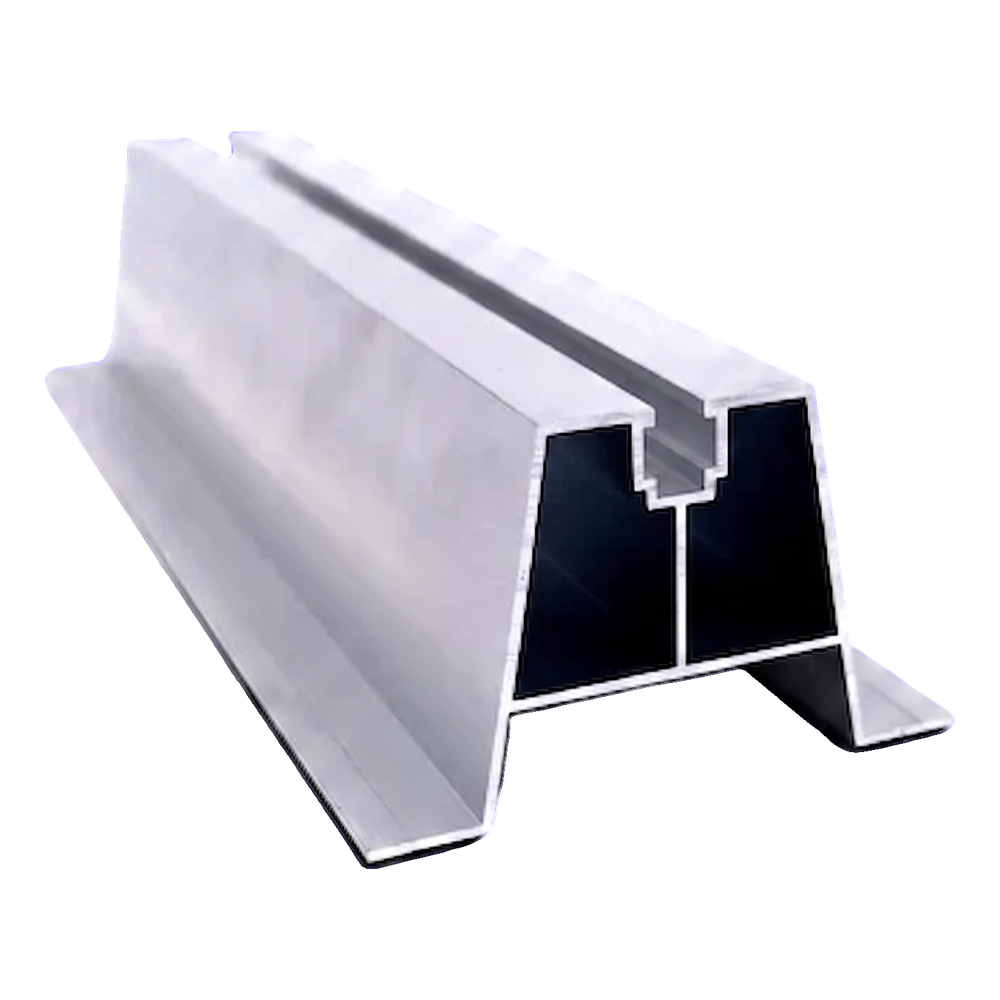

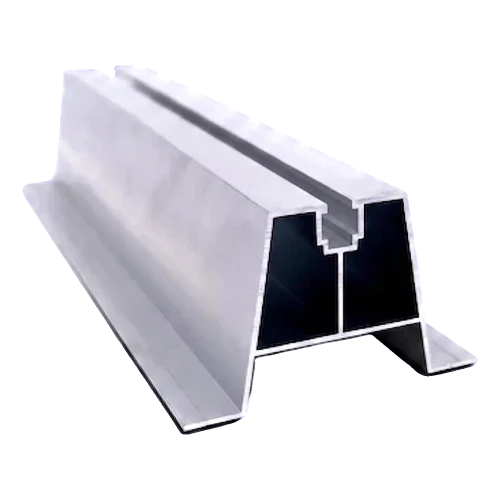

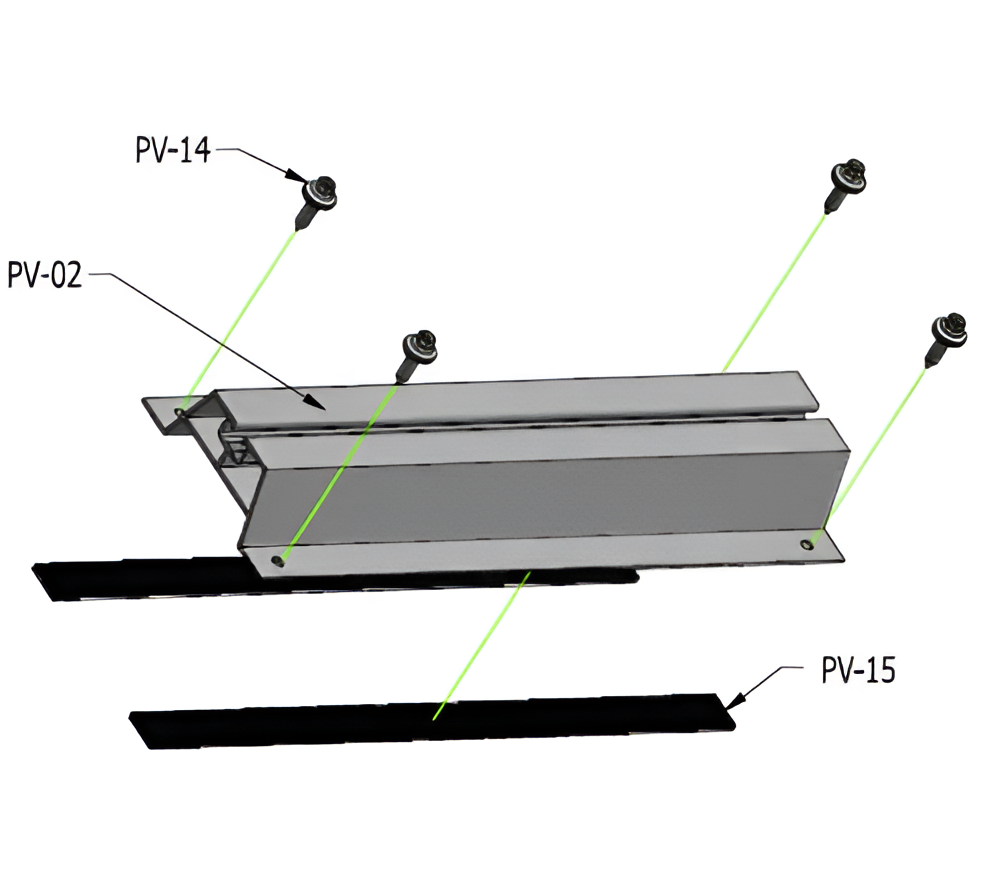

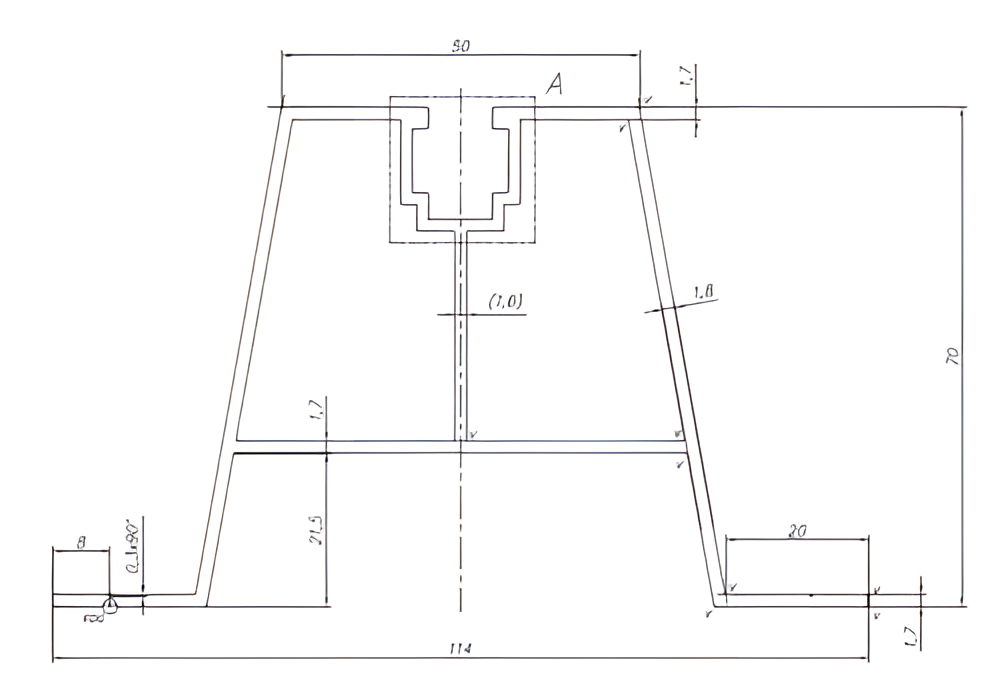

A profil trapéz keresztmetszettel és belső megerősítéssel rendelkezik — két függőleges válaszfal merevíti a szerkezetet és a rögzített modulok terhelését a lemez hullámhegyére vezeti át. A profil felső részében található a szerelőcsatorna, amely a napelemmodulokat rögzítő leszorítók befogadására szolgál. A profil talpa stabilan felfekszik a trapézlemez hullámhegyeire, az EPDM tömítés (a szerelési vázlaton látható) pedig kitölti az egyenetlenségeket és biztosítja a tömítettséget a rögzítési pontokon.
