Bal végoszlop bal oldali 40x40x1060/1100mm 2 üvegfogó

Go to Product feedback

Bal oldali végoszlop korláthoz AISI 304 rozsdamentes acélból, 40×40 mm-es profillal, szatén felülettel. Komplett készlet 2 üvegfogóval, takarósapkával és korlátcsatlakozóval.

Go to full description
with VAT without VAT
Price 15 773,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Availability:
Ideiglenesen nem elérhető
Unavailable

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer Lapos

Leírás

Bal oldali végoszlop korláthoz 40×40 mm rozsdamentes acélból – 2 üvegfogó

Bal oldali végoszlop korláthoz kiváló minőségű AISI 304 rozsdamentes acélból készítve, üveg korlátok építéséhez – erkély és lépcsőkorlátokhoz. A 40×40×2 mm-es négyzetes profil csiszolt szatén felületű kivitelben esztétikus, modern megjelenést és magas korrózióállóságot biztosít. Az oszlop komplett készletben szállítjuk üvegfogókkal, takarósapkával és csatlakozóval – készen az építkezésen való gyors szereléshez.

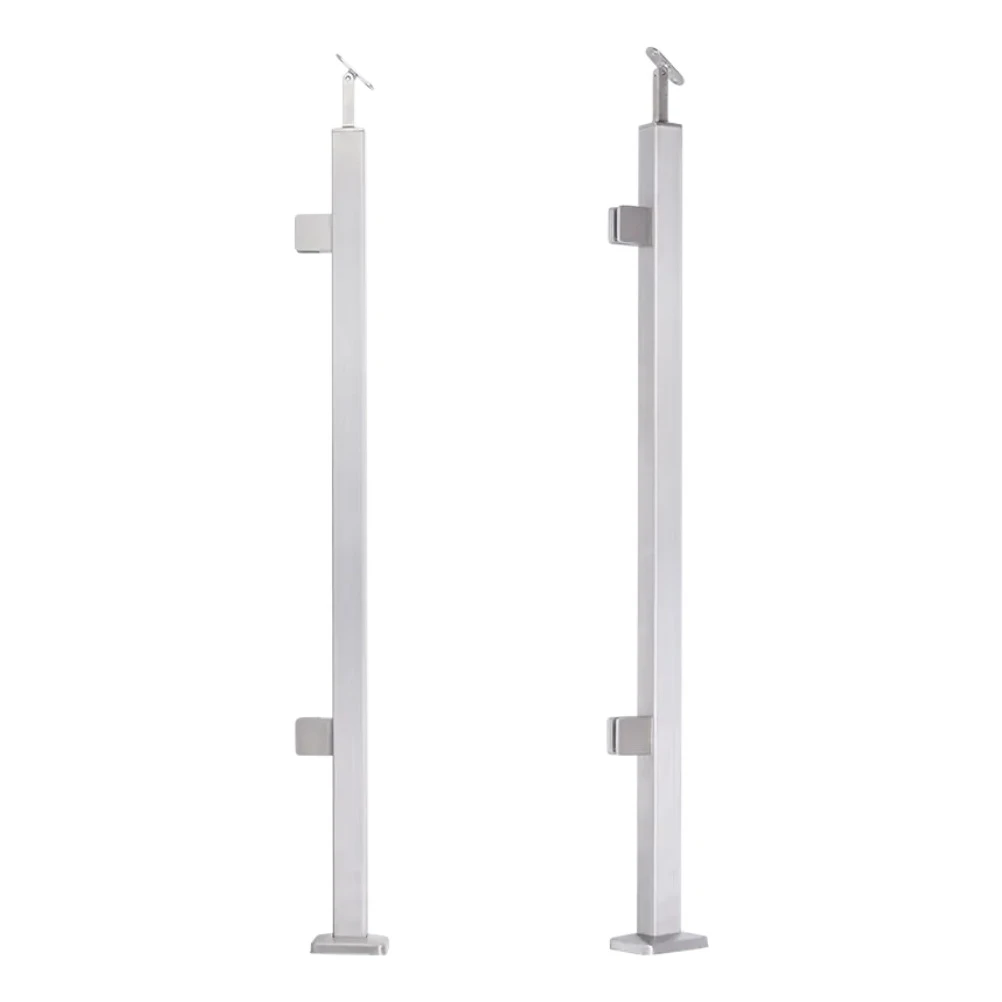

Bal oldali végoszlop rozsdamentes acélból – elölnézet és hátulnézet
Bal oldali végoszlop rozsdamentes acélból – elölnézet és hátulnézet

Univerzális alkalmazás és könnyű szerelés

Az oszlop univerzális megoldás korlátokhoz, amelyek teljes magassága a korláttal együtt 1100 mm. A korlát tartó nincs véglegesen odaragasztva – rögzítéséhez anaerob ragasztót kell használni rozsdamentes acélhoz. Ez a megoldás teljes szabadságot ad a szerelésnél: az oszlop beállítása az építkezésen fennálló körülményekhez igazítható, egyenetlen padló esetén pedig az oszlop a szükséges hosszúságra levágható. A készlet 8 mm-es üveg alatti gumit tartalmaz – más vastagságú üveg használata esetén elegendő a megfelelő méretű tömítést választani.

Készlet tartalma

  • Rozsdamentes acél oszlop 40×40×1060 mm
  • Üvegfogók – 2 darab
  • Alapzat takarósapka
  • Oszlopcsatlakozó (korlát tartó)
  • Üveg alatti gumi 8 mm
Korlátoszlop készlet elemei – üvegfogó, gumigyűrűk, korlátcsatlakozó, takarósapka
Korlátoszlop készlet elemei – üvegfogó, gumigyűrűk, korlátcsatlakozó, takarósapka

Az oszlop méretei

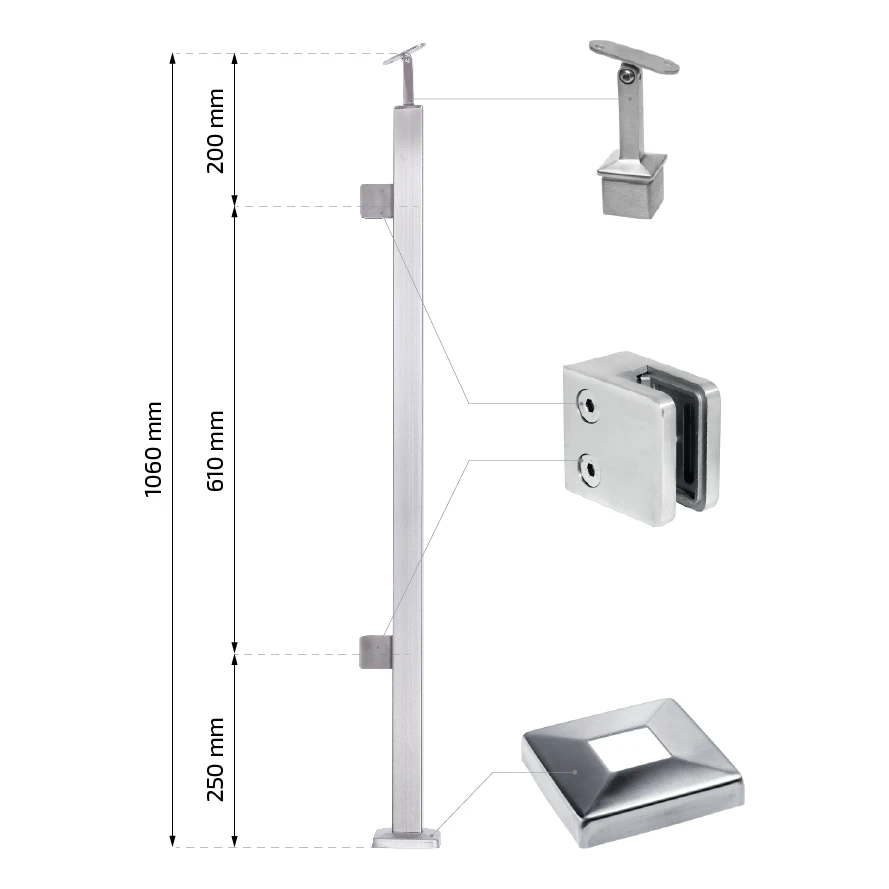

Szerelési rajz az oszlopról méret- és alkatrész-jelölésekkel
Szerelési rajz az oszlopról méret- és alkatrész-jelölésekkel
  • Cső profil: □ 40×40×2 mm
  • Oszlop cső magassága: 1060 mm
  • Teljes magasság (korlát tartóval): 1100 mm
  • Korlát konzol magassága: 79 mm
  • Távolság a tetejétől az első fogóig: 200 mm
  • Üvegfogók távolsága: 610 mm
  • Távolság az alapzattól az alsó fogóig: 250 mm
  • Fogók szerelőlyukai: 2× M8
  • Súly: 3,92 kg

Alkatrészek méretei

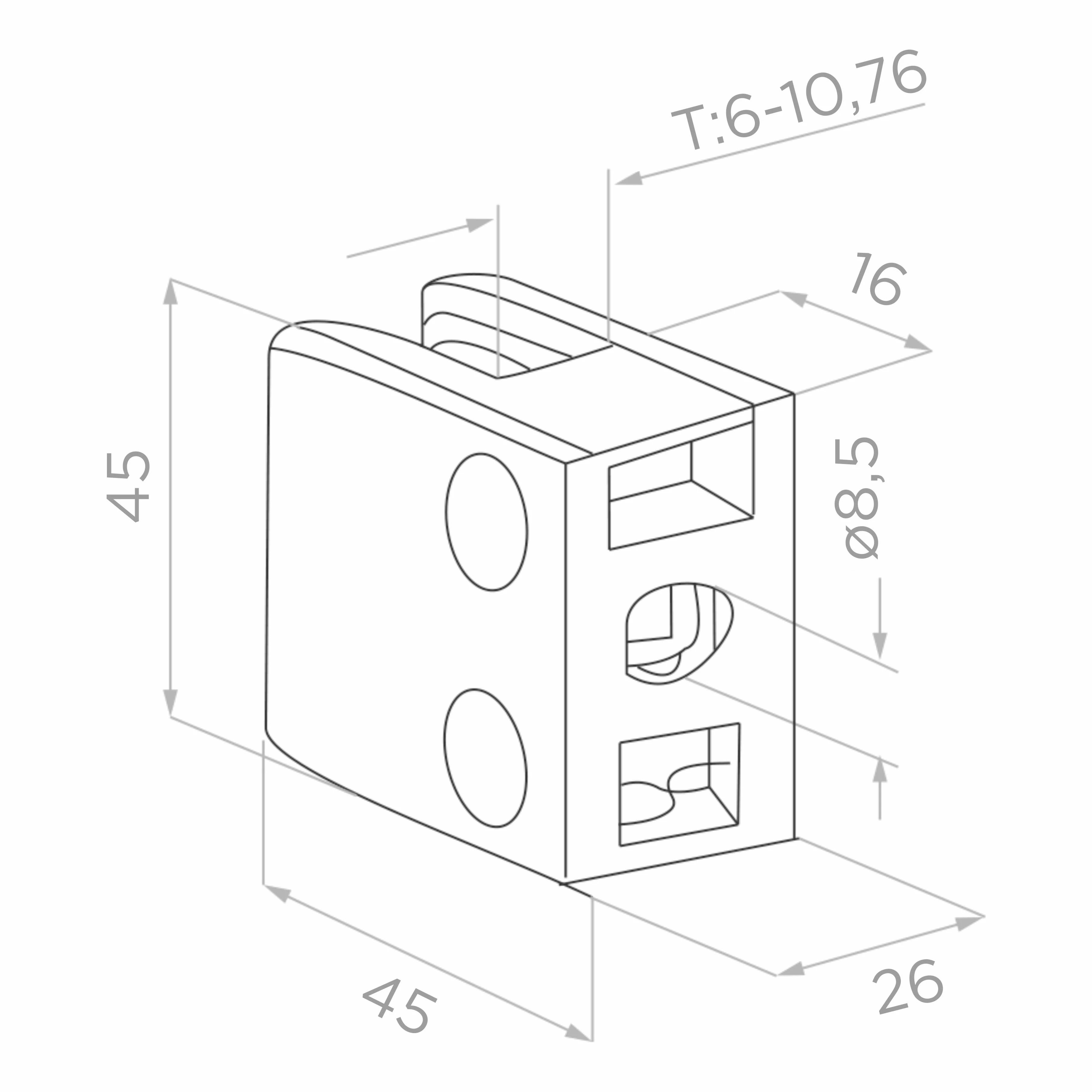

Üvegfogó méretrajza 45×45×26 mm
Üvegfogó méretrajza 45×45×26 mm

Üvegfogó:

  • Méretek: 45×45×26 mm
  • Szerelőlyuk átmérője: ø 8,5 mm
  • Támogatott üvegvastagság: 6–10,76 mm

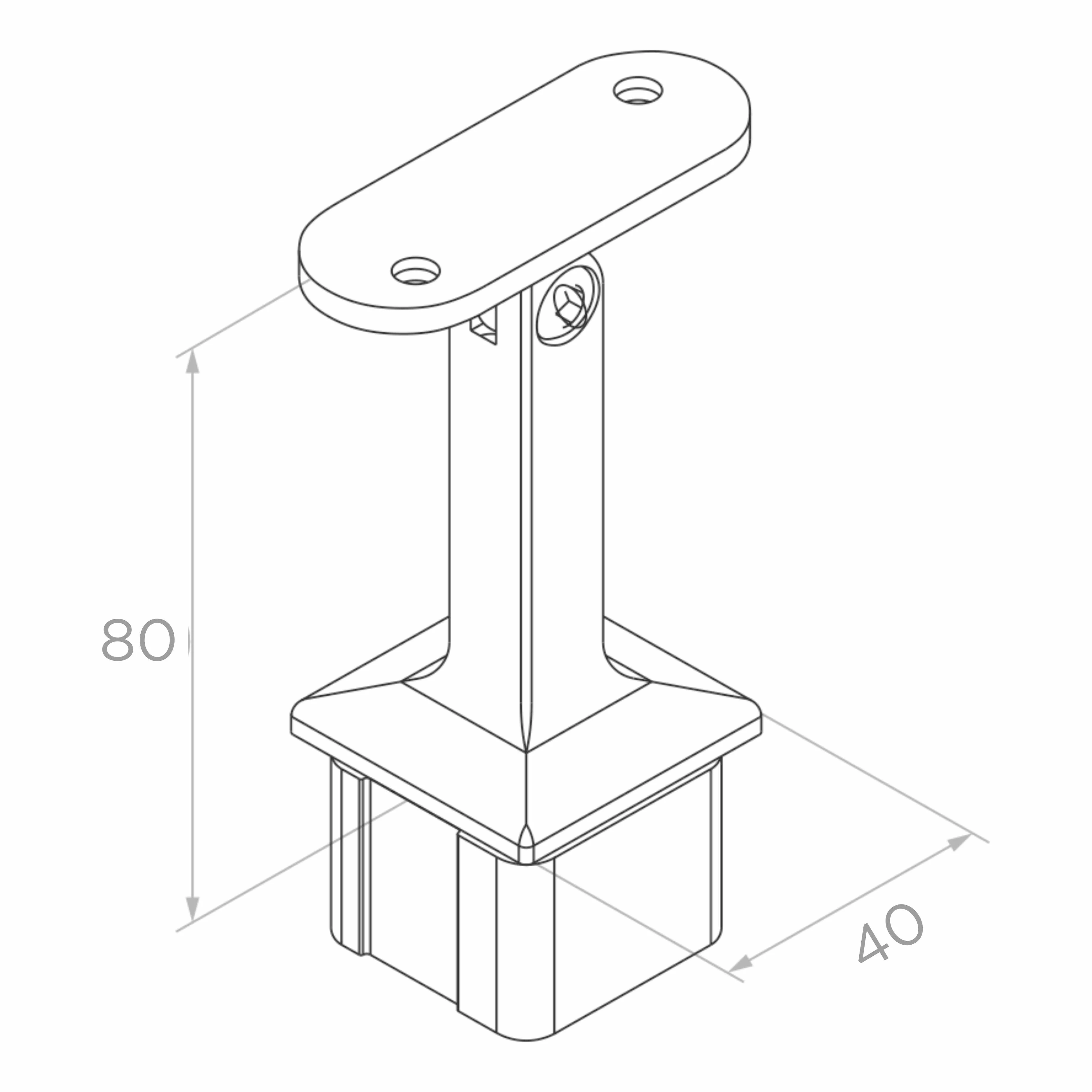

Korlát tartó méretrajza – 80 mm magasság, 40 mm alapzat
Korlát tartó méretrajza – 80 mm magasság, 40 mm alapzat

Korlát tartó (csatlakozó):

  • Magasság: 80 mm
  • Alapzat szélessége: 40 mm
  • Állítható dőlésszög

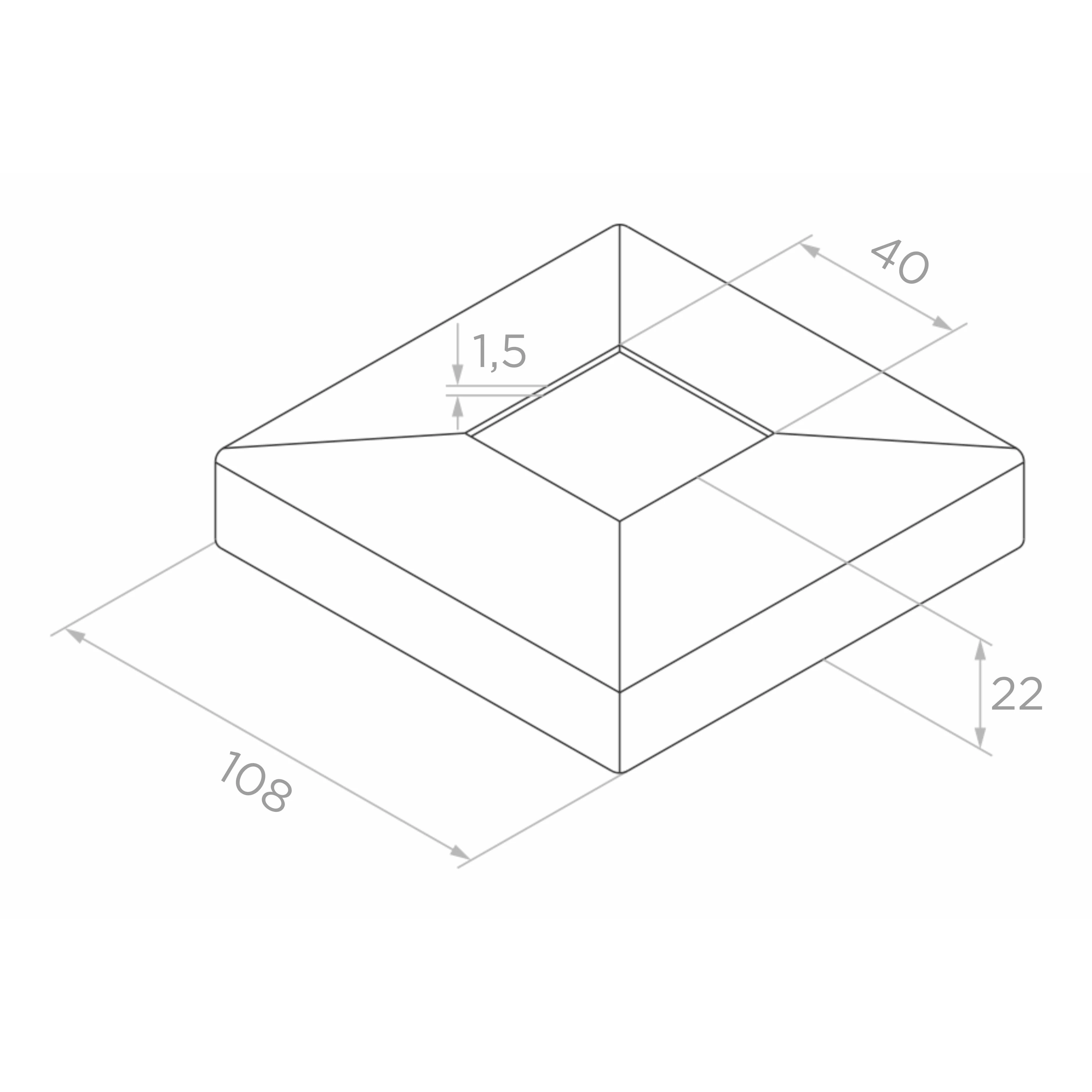

Takarósapka méretrajza 108×108×22 mm
Takarósapka méretrajza 108×108×22 mm

Alapzat takarósapka:

  • Külső méretek: 108×108 mm
  • Belső nyílás: 40×40 mm
  • Magasság: 22 mm
  • Anyagvastagság: 1,5 mm

Műszaki adatok

  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: csiszolt (szatén)
  • Szín: szatén
  • Oszlop típusa: bal oldali végoszlop
  • EAN: 5903313202244

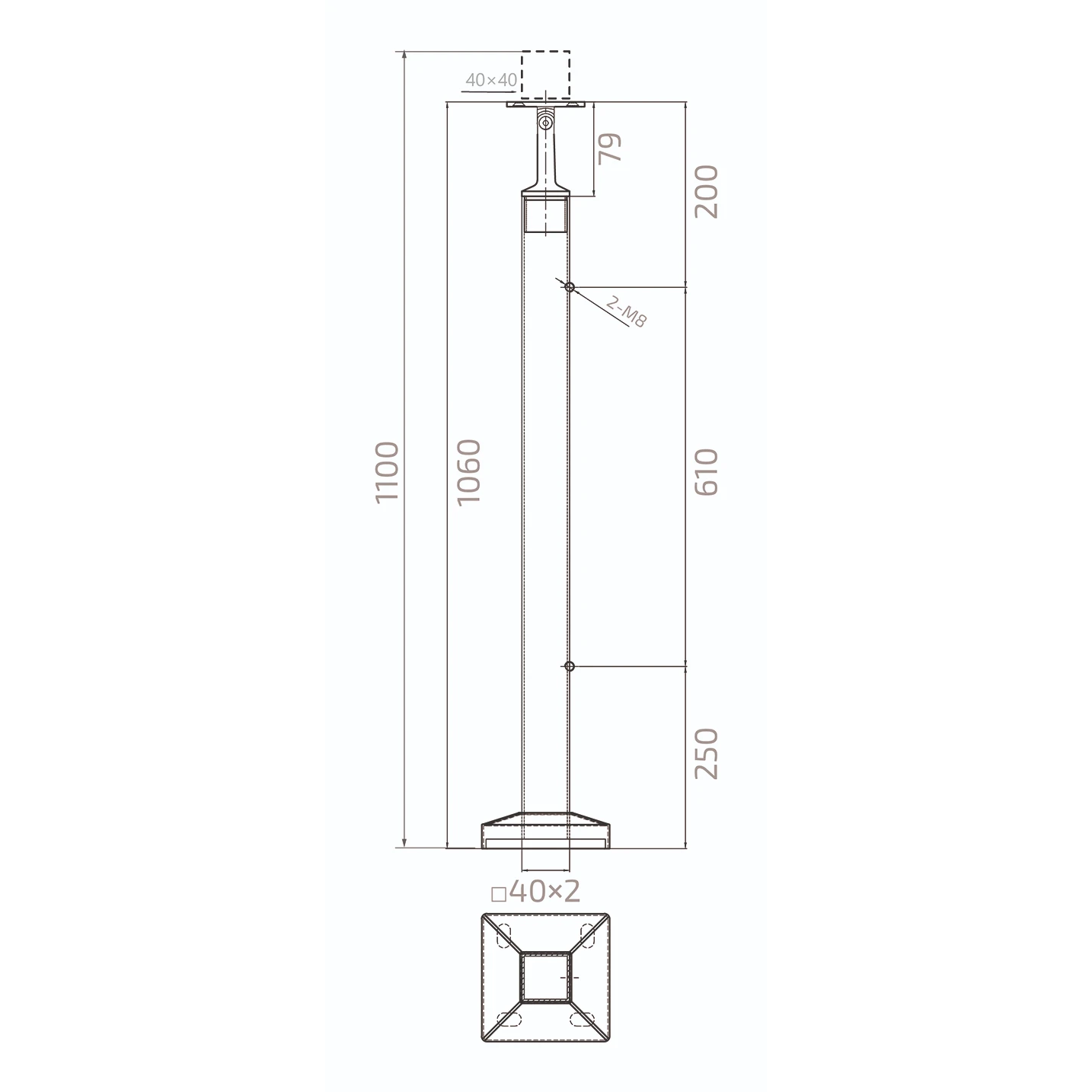

Korlátoszlop műszaki rajza teljes méretekkel és alapzat keresztmetszet nézettel
Korlátoszlop műszaki rajza teljes méretekkel és alapzat keresztmetszet nézettel

Szerelési információk

Az oszlop szerelőlábbal rögzítendő az aljzathoz. A takarósapka elfedi a rögzítési helyet, esztétikus befejezést biztosítva. Az üvegfogók ø 8,5 mm-es szerelőlyukakkal rendelkeznek és M8-as csavarokkal rögzítendők az oszlophoz. A korlát tartó dőlésszög-állítással van ellátva, ami megkönnyíti a lépcsőkorlátokhoz való illesztést. A csiszolt AISI 304 rozsdamentes acél felületnek köszönhetően az oszlop mind beltéri, mind kültéri alkalmazásra alkalmas.
