Bal végoszlop fi 42,4x1230mm AISI304 oldalsó rögzítés szatén
termék nem elérhető
kívánságlistára
Leírás

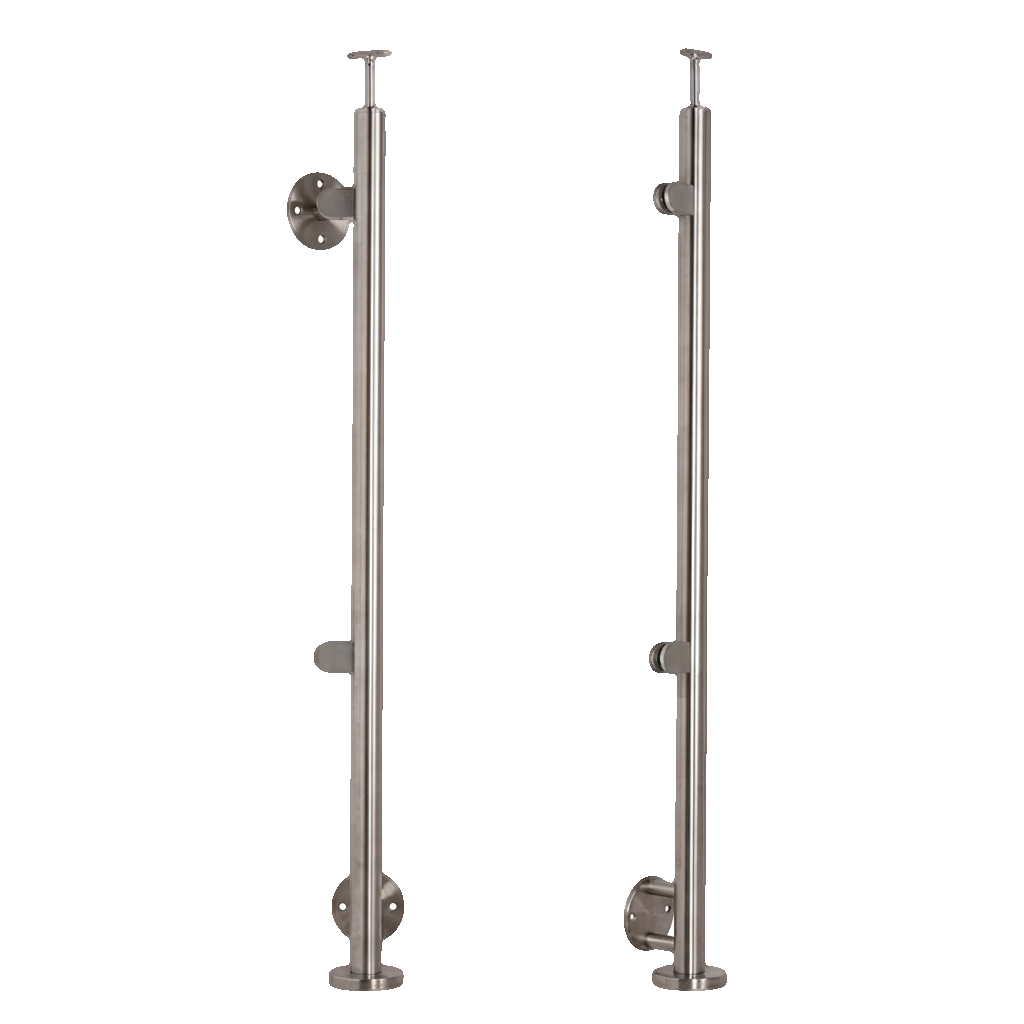

Bal végoszlop ø42,4 mm rozsdamentes acélból üvegfogókkal
Bal acél végoszlop ø42,4 mm átmérővel és 1230 mm magassággal, elegáns üveg korlátok építéséhez tervezve. Kiváló minőségű AISI 304 rozsdamentes acélból készült szatén felületkezeléssel, tartósságot és esztétikus megjelenést biztosít épületek bel- és külterében egyaránt. Az oszlop két üvegfogóval és oldalsó rögzítéssel van felszerelve a falhoz, ami gyors és stabil szerelést tesz lehetővé padlóba való horgonyzás szükségessége nélkül.
Komplett szerelési készlet
Az oszlop komplett szerelési készletként kerül szállításra, amely tartalmazza az összes szükséges elemet. A készlet tartalmazza az oldalsó rögzítést (fali rozetta), két üvegfogót 40×50 mm méretben és az oszlop csatlakozót állítható korlát támasztékkal. A készlet teljessége miatt a szerelőnek nem kell további alkatrészeket rendelnie — elegendő a megfelelő edzett vagy laminált üveget és korlátozót előkészíteni.
Az üvegfogók 6 mm-től 10,76 mm-ig terjedő vastagságú táblákat szolgálnak ki, ami magában foglalja mind az egyrétegű edzett üveget, mind a népszerű laminált üveg konfigurációkat (pl. 2×5 mm PVB fóliával). Ezáltal egy oszlop modell számos korlát projektben használható. Az üvegfogóhoz 50D1 sorozatú tömítést kell külön megvásárolni

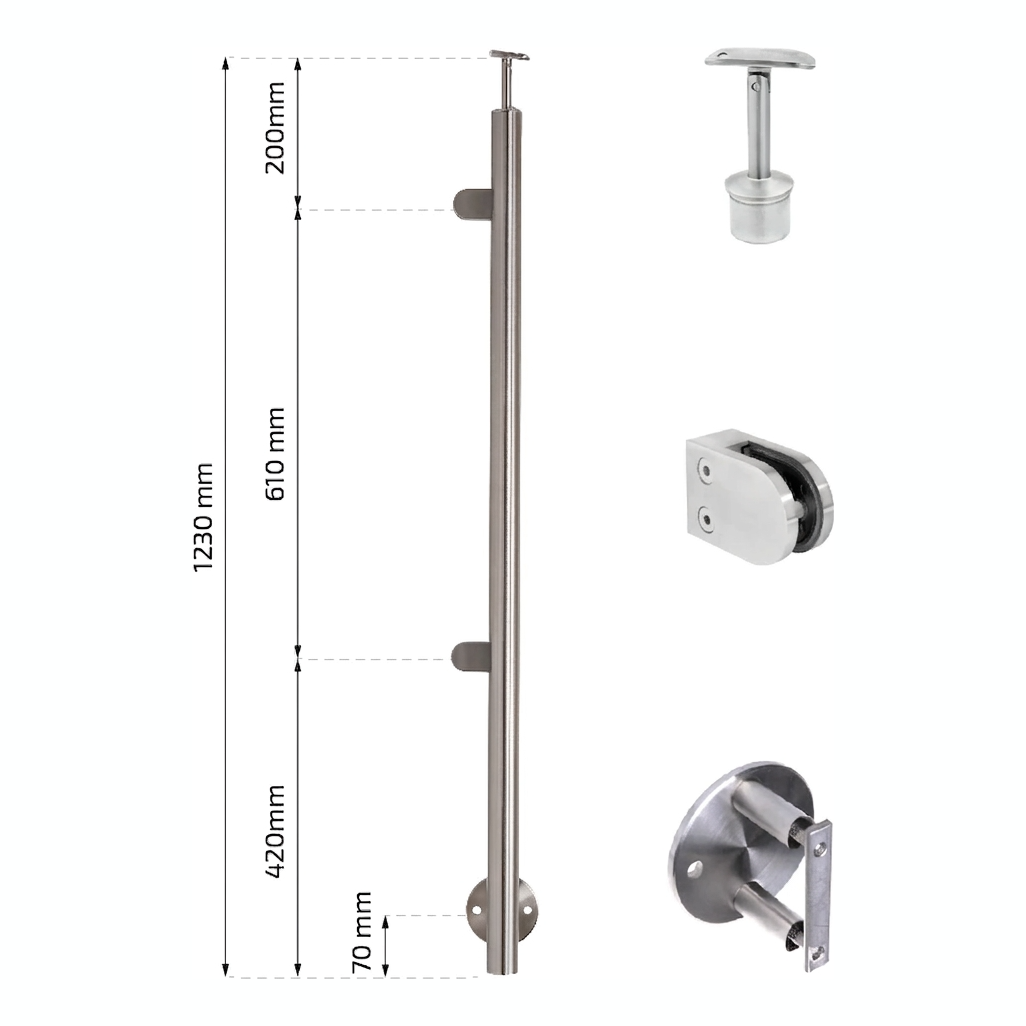

Méretek és elemek elhelyezkedése az oszlopon
- Oszlop teljes magassága: 1230 mm
- Oszlopcső átmérője: ø42,4 mm
- Távolság az oszlop aljától az oldalsó rögzítés tengelyéig: 70 mm
- Távolság az oszlop aljától az alsó üvegfogó tengelyéig: 420 mm
- Üvegfogók tengelytávolsága: 610 mm
- Távolság a felső üvegfogó tengelyétől a cső felső éléig: 200 mm
- Készlet súlya: 3,45 kg

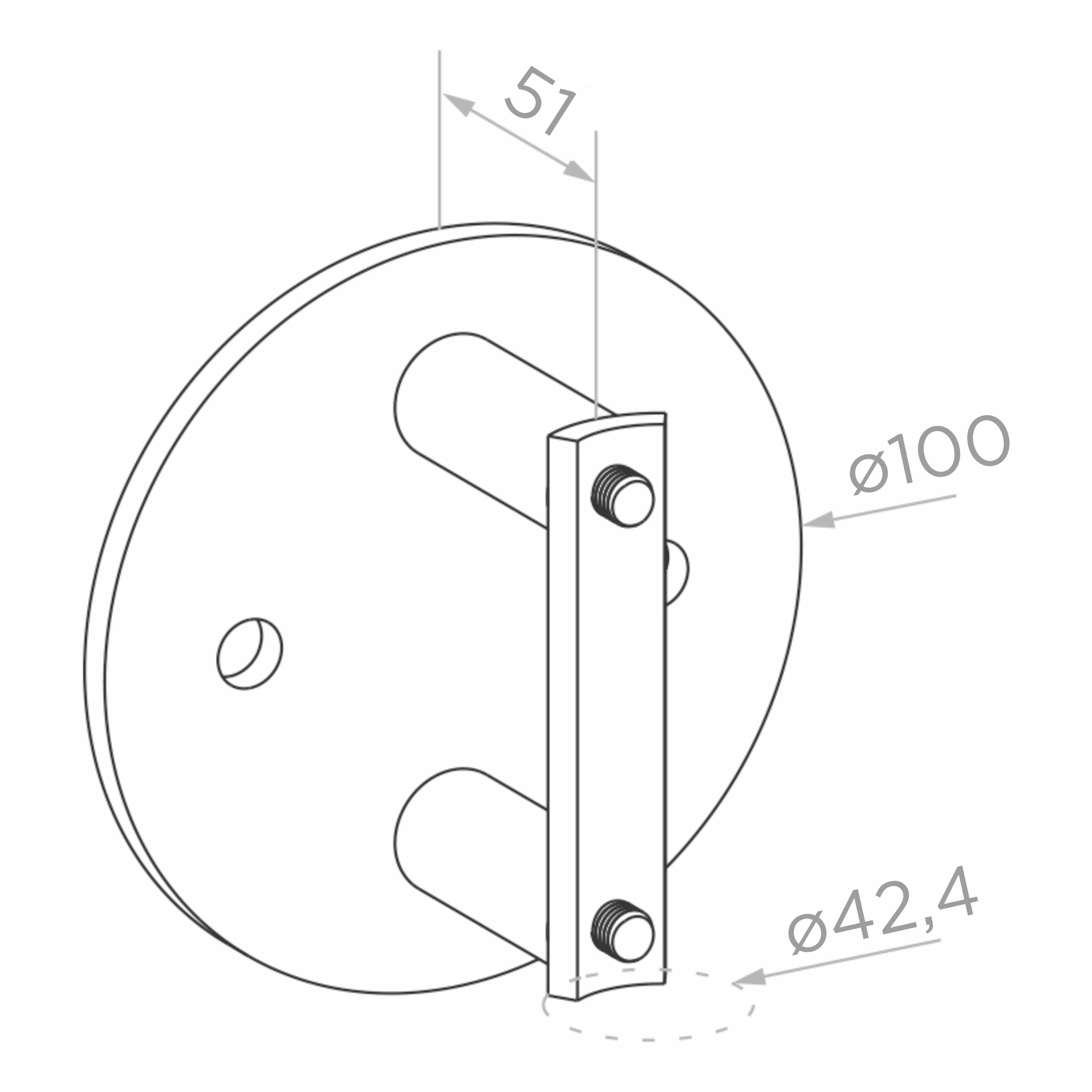

Oldalsó rögzítés — fali rozetta
A ø100 mm átmérőjű szerelő rozetta stabil és esztétikus rögzítést biztosít az oszlop falhoz való erősítéséhez. Az 51 mm-es szerelési távolság (a fal felületétől az oszlop tengelyéig) megfelelő távolságot garantál az üvegtáblák szabad vezetéséhez. A rozetta szerelőnyílásai biztos rögzítést tesznek lehetővé tégla-, beton- és egyéb teherhordó szerkezetekhez.

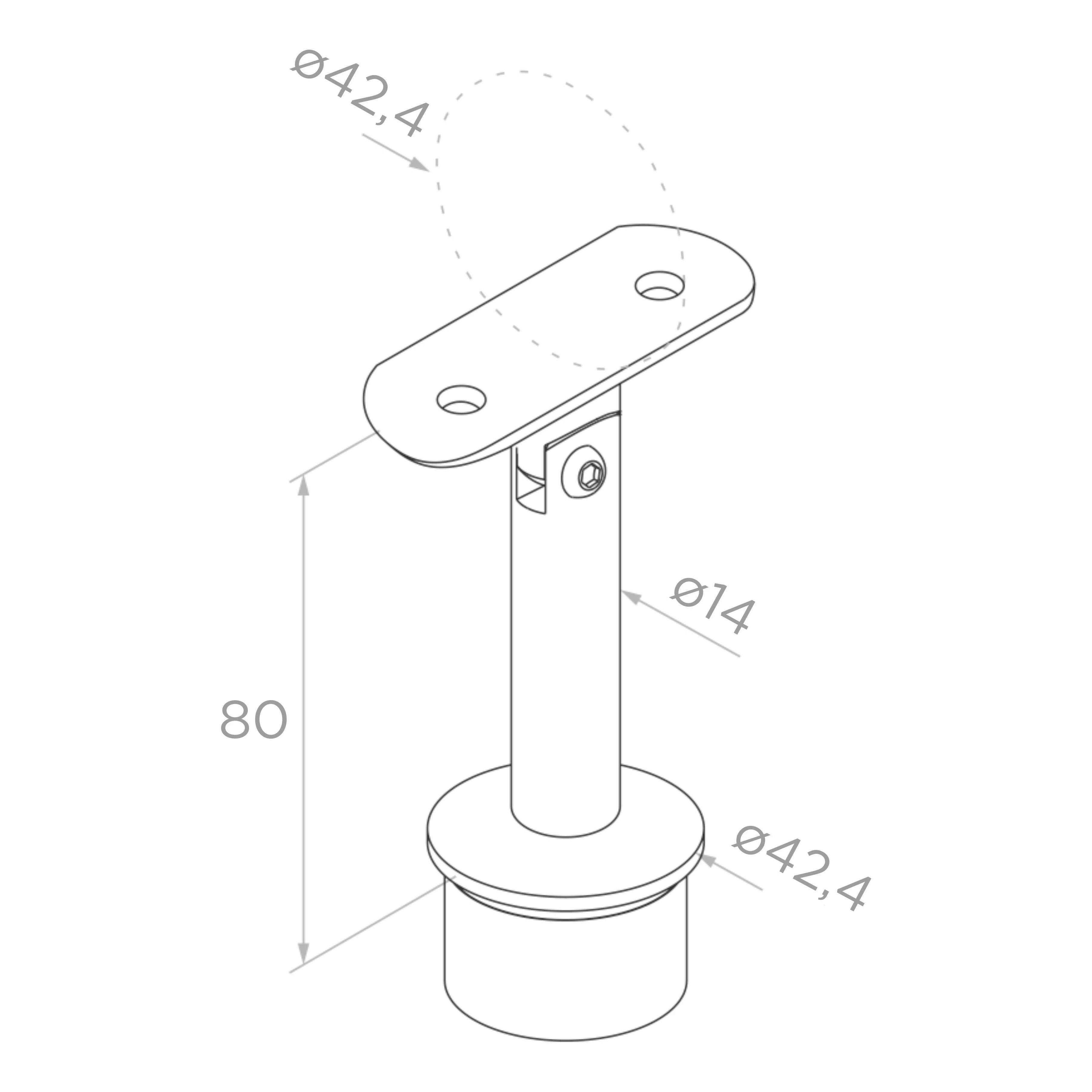

Korlát támaszték csatlakozó
Az oszlop tetejére szerelt csatlakozó ø42,4 mm átmérőjű korlát beültetésére szolgál. A csatlakozó teljes magassága 80 mm, a rögzítő csap átmérője ø14 mm. A felső támasztó lemez dőlésszög szabályozással rendelkezik, ami különböző lépcső konfigurációkhoz és lejtésekhez való alkalmazkodást tesz lehetővé. A szabályozás beépített imbuszcsavarral történik.

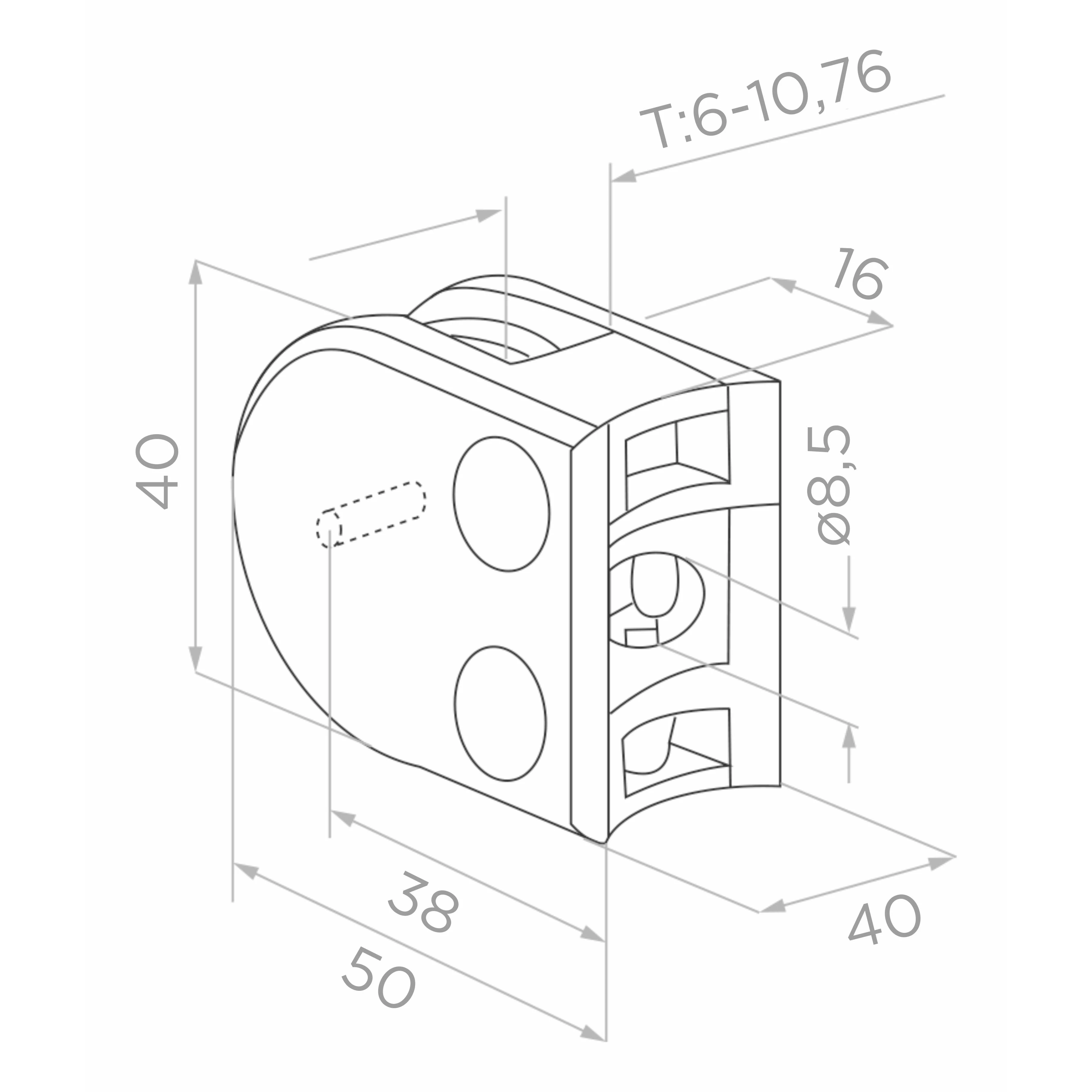

Üvegfogók — paraméterek
- Fogó méretei: 40 × 50 × 40 mm (mag. × hossz × szél.)
- Szerelőnyílások távolsága: 38 mm
- Szerelőnyílások átmérője: ø8,5 mm
- Üvegvastagság tartomány: 6–10,76 mm
- Fogók száma a készletben: 2 db
Műszaki specifikáció
- Típus: bal végoszlop
- Rendszer: ø42,4 mm
- Teljes magasság: 1230 mm
- Anyag: rozsdamentes acél AISI 304
- Felületkezelés: szatén (csiszolt)
- Szerelés típusa: oldalsó (fali)
- Rögzítő rozetta átmérője: ø100 mm
- Távolság a faltól: 51 mm
- Támogatott üvegvastagság: 6–10,76 mm
- Korlát átmérője: ø42,4 mm
- Készlet súlya: 3,45 kg
- EAN: 5903313202213
Készlet tartalma: oldalsó rögzítés (fali rozetta), 2× üvegfogó 40×50 mm, korlát támaszték csatlakozó szögszabályozással.
Műszaki adatok
| Anyag | AISI 304 |
| Felületkezelés | Szatén |
| Rögzítési rendszer | 42,4 mm |
