Comunello kapupánt készlet hegesztéshez 40×40 mm oszlopra – jobb, emelkedő lejtők számára

Go to Product feedback

Comunello kapupánt készlet hegesztéshez 40×40 mm oszlopra, jobb, galvanizált acél. Szárnyaskapukhoz lejtőkön 10°-ig. Maximális szárny súly 120 kg, hosszúság 3 m. Excentrikus csuklóval és zsírzószelepmekkel.

Go to full description
with VAT without VAT
Price 83 312,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Szerelési mód Befalazható
  • Anyag Acél

Leírás

Comunello kapupánt készlet hegesztéshez 40×40 mm oszlopra – jobb, emelkedő lejtők számára

Comunello – jobb kapupánt készlet hegesztéshez szárnyaskapuk telepítésére dombos terepen. A beépített excentrikus csavarral ellátott csuklónak köszönhetően a szerelő pontosan beállíthatja a kapuszárnyat vízszintes helyzetbe és igazíthatja az oszlophoz képest — még 10° (~20%) terep lejtésnél is. Ez egy kész megoldás, amely megszünteti az egyedi beállítóelemek utólagos elkészítésének szükségességét és jelentősen lerövidíti a szerelési időt.

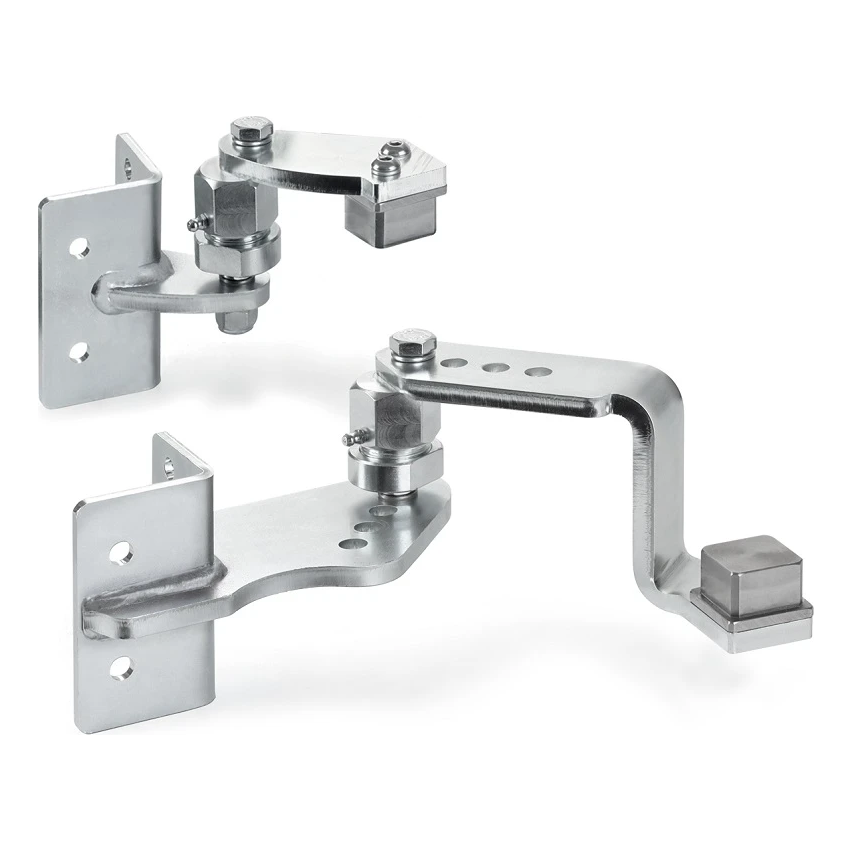

Comunello kapupánt készlet hegesztéshez 40×40 mm oszlopra – teljes készlet két pánt áttekintése
Comunello kapupánt készlet hegesztéshez 40×40 mm oszlopra – teljes készlet két pánt áttekintése

A készlet főbb jellemzői

  • Rendeltetés: szárnyaskapuk emelkedő lejtőkön
  • Típus: jobb pánt, hegesztéshez oszlopra
  • Illeszkedik oszlopokhoz: 40 × 40 mm — acél és beton
  • Maximális szárny hosszúság: 3 m
  • Maximális szárny súly: 120 kg
  • Maximális emelési szög: 10° (~20%)
  • Állítható szárny dőlésszög — csukló excentrikus csavarral
  • Csuklók felszerelve zsírzószelepekkel — kenés szétszerelés nélkül
  • Konzolok 4 szerelőfurattal
  • Anyag: elektrolitikusan galvanizált acél
  • Gyártó: Comunello

Az excentrikus mechanizmus teljes ellenőrzést biztosít a kapuszárny helyzete felett. Elegendő a csukló elforgatása a szög fokozatos beállításához, anélkül, hogy újra hegeszteni vagy a szerkezetet szétszerelni kellene. A csuklókban lévő zsírzószelepek egyszerű kenést tesznek lehetővé az éves karbantartások során — meghosszabbítják a pántok élettartamát és biztosítják a kapu csendes, gördülékeny működését évekig.

Méretek és műszaki adatok

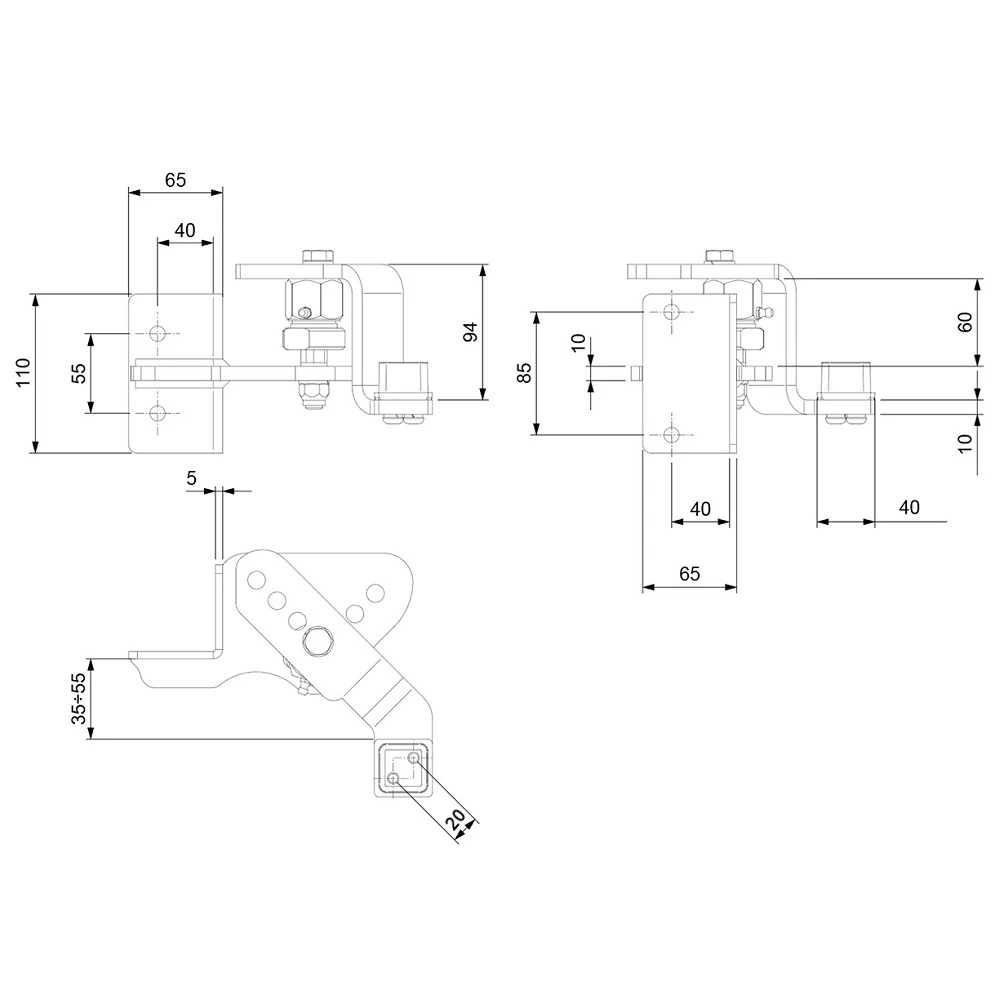

Comunello felső pánt méretrajza – oldalnézet és felülnézet
Comunello felső pánt méretrajza – oldalnézet és felülnézet
Comunello alsó pánt méretrajza – oldalnézet és felülnézet
Comunello alsó pánt méretrajza – oldalnézet és felülnézet

Felső pánt (kisebb):

  • Szerelőlemez (magasság × szélesség): 85 × 65 mm
  • Szerelőfuratok függőleges osztása: 55 mm
  • Furatok tengelyének távolsága a lemez szélétől: 40 mm
  • Csukló mechanizmus magassága: 94 mm
  • Távolság a csukló karok között: 60 mm
  • Szerelőlemez vastagsága: 5 mm
  • Csukló kar vastagsága: 10 mm
  • Szárnyhoz rögzítő elem szélessége: 40 mm

Alsó pánt (nagyobb):

  • Szerelőlemez (magasság × szélesség): 110 × 65 mm
  • Szerelőfuratok függőleges osztása: 85 mm
  • Furatok tengelyének távolsága a lemez szélétől: 40 mm
  • Távolság a csukló karok között: 60 mm
  • Szerelőlemez vastagsága: 5 mm
  • Csukló karok vastagsága: 10 mm
  • Szárnyhoz rögzítő elem szélessége: 40 mm

Közös méretek:

  • Forgástengely eltávolítása a szerelőlemeztől (állítható): 35–55 mm
  • Furateltolás a rögzítő elemben: 20 mm
  • Készlet teljes hosszúsága (L): 220 mm
  • Készlet súlya: 5 kg
  • EAN: 8028390517474

A készlet acél és beton oszlopokra való szerelésre készült. A galvanizált acél konstrukció korrózióállóságot és hosszú távú üzemeltetést biztosít külső körülmények között. Az állítható forgástengely eltávolításnak (35–55 mm) köszönhetően a szerelő rugalmasan alkalmazkodhat a helyszíni viszonyokhoz.
