Földelő alátét – PV érintkező lemez rozsdamentes acélból 40×40 mm

Elérhetőség: Raktáron (nagy mennyiség)

Kézbesítés: 6 munkanapok

Súly: 0.004 kg

Ár/ db.: 25,00 Ft 25.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (20,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási lehetőségek:

Darab
Csomag: 500 Darab
Csomag: 15000 Darab
Csomag: 30000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

4.404

Gyártó: -

Termékkód: PV-20

ajánlás ismerősnek

Leírás

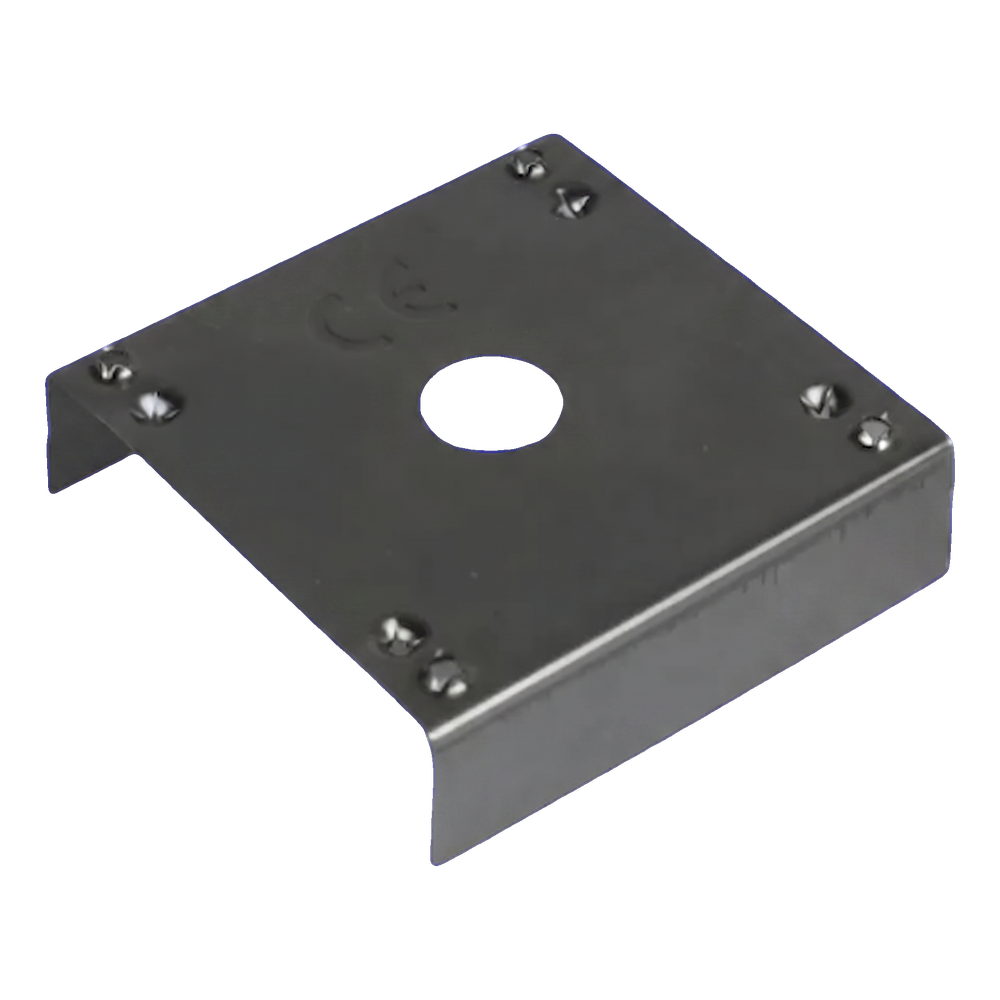

Földelő alátét – PV érintkező lemez rozsdamentes acélból 40×40 mm

Földelő alátét – érintkező lemez 40×40 mm rozsdamentes acélból

A földelő alátét – érintkező lemez a fotovoltaikus rendszerek potenciálkiegyenlítő csatlakozásainak nélkülözhetetlen eleme. Biztosítja a galvanikus folytonosságot a PV modulok keretei és a tartószerkezet között, lehetővé téve az elektromos potenciálok hatékony kiegyenlítését. A lemez felületén szimmetrikusan elhelyezett nyolc éles kúpos kiemelkedés átszúrja a panelkereteket borító vékony, eloxált alumínium réteget — ez a réteg szigetelő, és nem vezeti az elektromos töltéseket. Ennek köszönhetően az alátét közvetlenül eléri a fém alumínium réteget, szilárd és tartós elektromos kapcsolatot létrehozva. A lemez 1.4301 rozsdamentes acélból (ausztenites A2/304 minőség) készül, ami kivételes korrózióállóságot és hosszú távú, megszakítás nélküli üzemelést garantál bármilyen időjárási körülmények között. A nyitott U-profil alakja két hajlított szárnnyal megkönnyíti a pozicionálást a szerelőprofilon, és stabilizálja az elemet a csavar meghúzása előtt.

Miért érdemes érintkező lemezeket alkalmazni

Átszúrják a panelkeretek eloxált szigetelő rétegét, biztos elektromos érintkezést biztosítva

A2 rozsdamentes acél (1.4301/304) — ausztenites, nem mágneses, korrózióálló bármilyen környezeti körülmények között, akár tengeri és ipari légkörben is

Kompakt 40×40 mm méret — kompatibilitás a szokásos PV szerelőprofilokkal

Az U-profil alakja stabilizálja az alátétet a profilon — gyors és biztos szerelés további pozicionálás nélkül

A minimális súly (4 g) nem befolyásolja a szerkezet terhelését

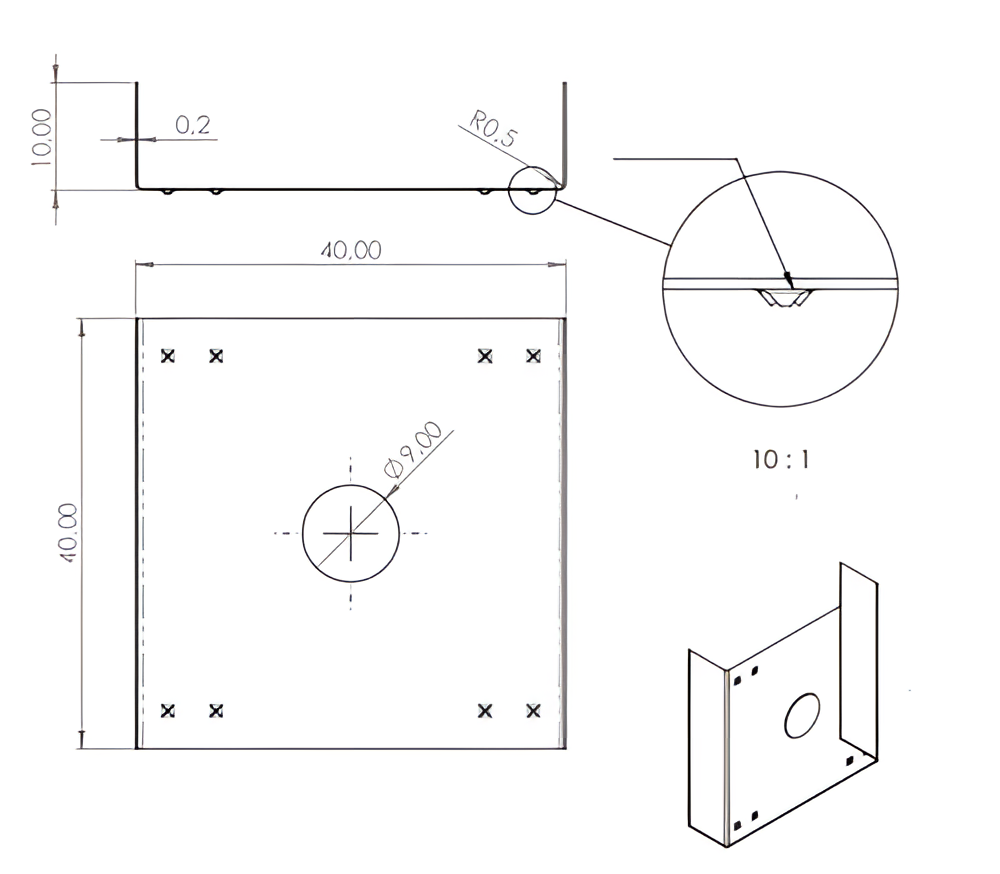

Műszaki rajz a 40×40 mm-es földelő alátétről méretekkel és a kiemelkedés részletével

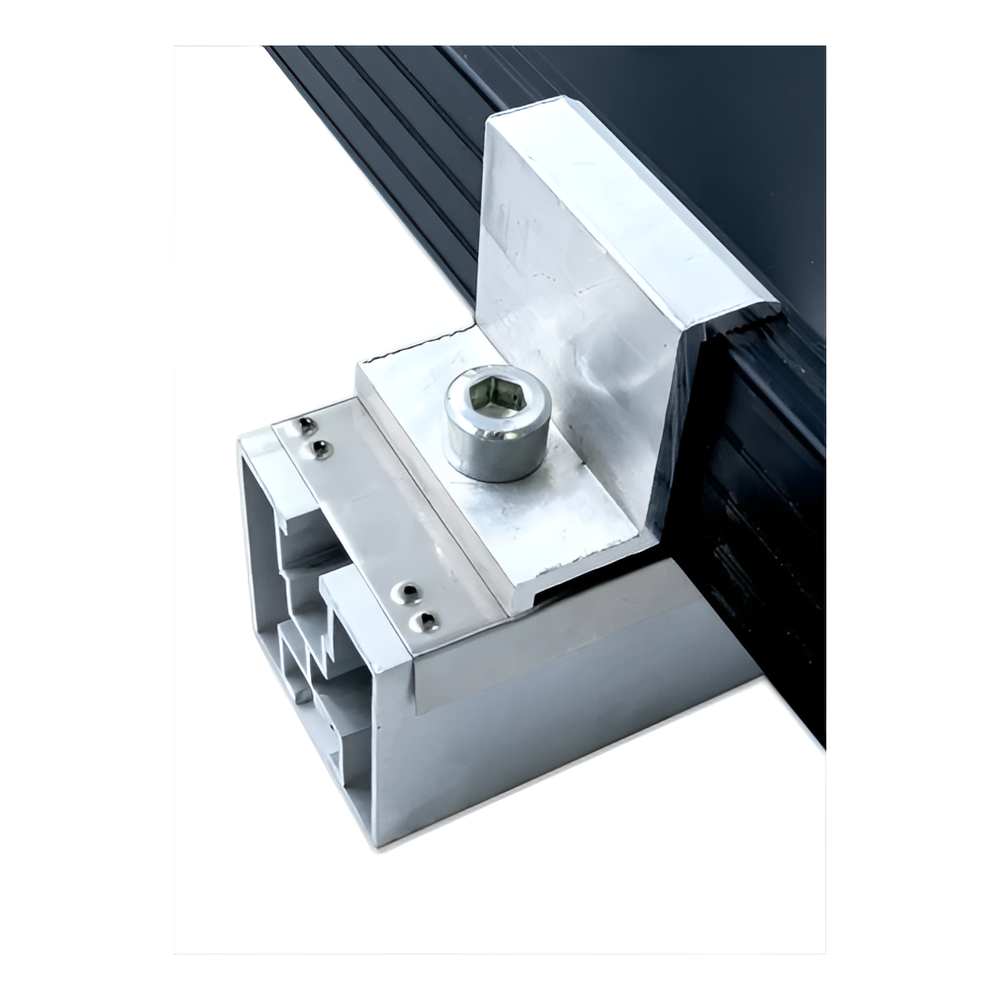

Földelő alátét beszerelve a bilincs és a PV panel keretének alumínium profilja között

A kép a bilincs és a PV szerkezet alumínium profilja közé szerelt érintkező lemezt mutatja. A földelő kiemelkedések a fotovoltaikus modul keretéhez szorulnak, átszúrva az eloxált réteget, és biztosítva a megbízható galvanikus érintkezést, amely a rendszer megfelelő potenciálkiegyenlítéséhez szükséges.

Videó, amely bemutatja a földelő alátétet fotovoltaikus rendszerben

Videó, amely bemutatja az érintkező lemez alkalmazását PV potenciálkiegyenlítő csatlakozásokban

Videó, amely bemutatja a földelő elemek szerelését fotovoltaikus rendszerben

Műszaki paraméterek

Elem típusa	földelő alátét – érintkező lemez
Átmérő / méret	40 × 40 mm
Hajlítás magassága (szárny)	10 mm
Szerelőnyílás átmérője	Ø 9 mm
Vastagság	0,2 mm
Földelő kiemelkedések száma	8
Kiemelkedés sugara	R 0,5 mm

Anyag

Anyag	1.4301 rozsdamentes acél (A2 / 304 minőség)
Korrózióállóság	magas — ausztenites, nem mágneses acél nikkel adalékkal

Szerelés és alkalmazás

Szerelés módja	csavarral történő rögzítés a Ø 9 mm-es központi nyíláson keresztül a szerelőprofilon
Kompatibilis profilok / szerkezetek	alumínium PV szerelőprofilok — fotovoltaikus modulok keretei

Fizikai tulajdonságok

Súly	0,004 kg (4 g)

Biztonság
