Fotovoltaikus rendszerekhez való kábel H1Z2Z2-K B2 osztály (CPR) Piros 10mm NEM ÉGHETŐ

Go to Product feedback

10 mm² fotovoltaikus kábel | B2ca-s1,d0,a1 osztály | DC 1,5 kV. Egyeres napelemkábel ónozott rézvezetővel és halogénmentes szigeteléssel. Üzemi hőmérséklet -40°C-tól +90°C-ig, ellenálló UV-sugárzással és időjárási viszonyokkal szemben.

Go to full description
with VAT without VAT
Price 921,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

m
Availability:
Raktáron
Shipping time: 24 óra

Termékjellemzők

[PIM] Cat 92 #92

  • Alkalmazás Napelemes DC
  • Keresztmetszet [mm²] 10
  • Szín Piros
  • Vezető anyaga Réz
  • CPR osztály B2
  • Rágcsálóvédelem Nem
  • Kábeltípus H1Z2Z2-K
  • Márka MG WIRES

Leírás

H1Z2Z2-K 10 mm2 napelemes kábel piros – B2ca osztály (CPR), nem gyúlékony

A H1Z2Z2-K 10 mm2 piros kábel egy egyeres fotovoltaikus kábel a legmagasabb B2ca-s1,d0,a1 tűzreakciós osztályban, amelyet napelem panelek és inverter közötti csatlakozásokhoz terveztek. Halogénmentes szerkezetének és CPR tanúsításának köszönhetően ideális választás mindenhol, ahol nem gyúlékonyság és nulla toxikus füstkibocsátás szükséges – lakóépületek tetőin, középületeken és kiterjedt földi napelemparkokban.

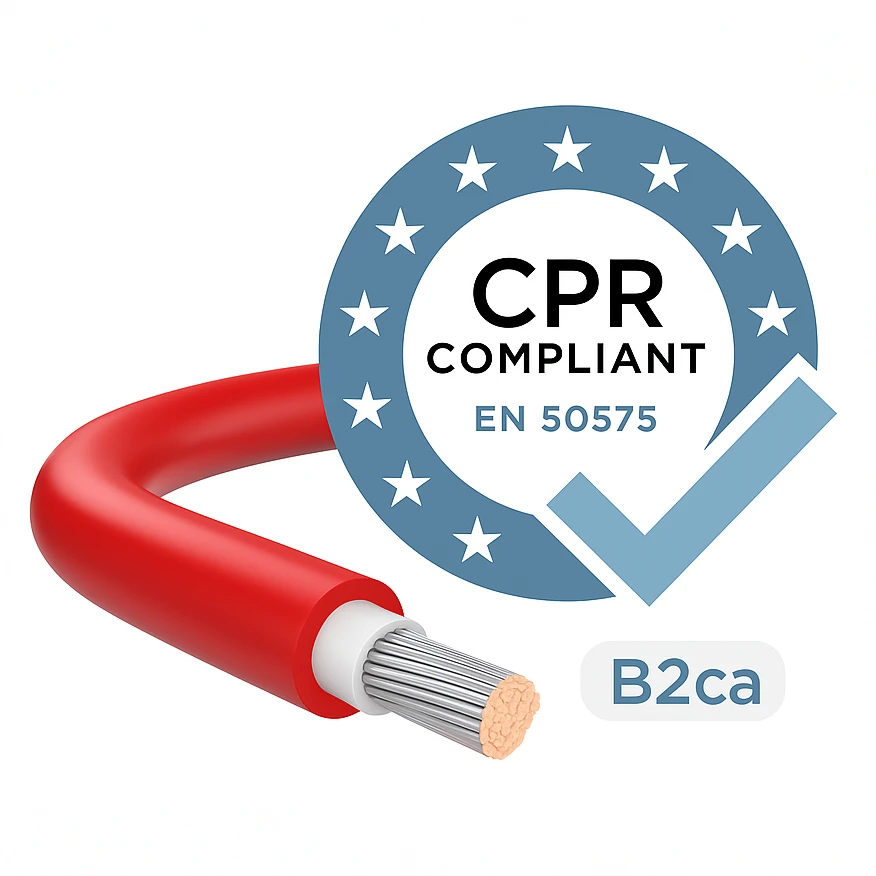

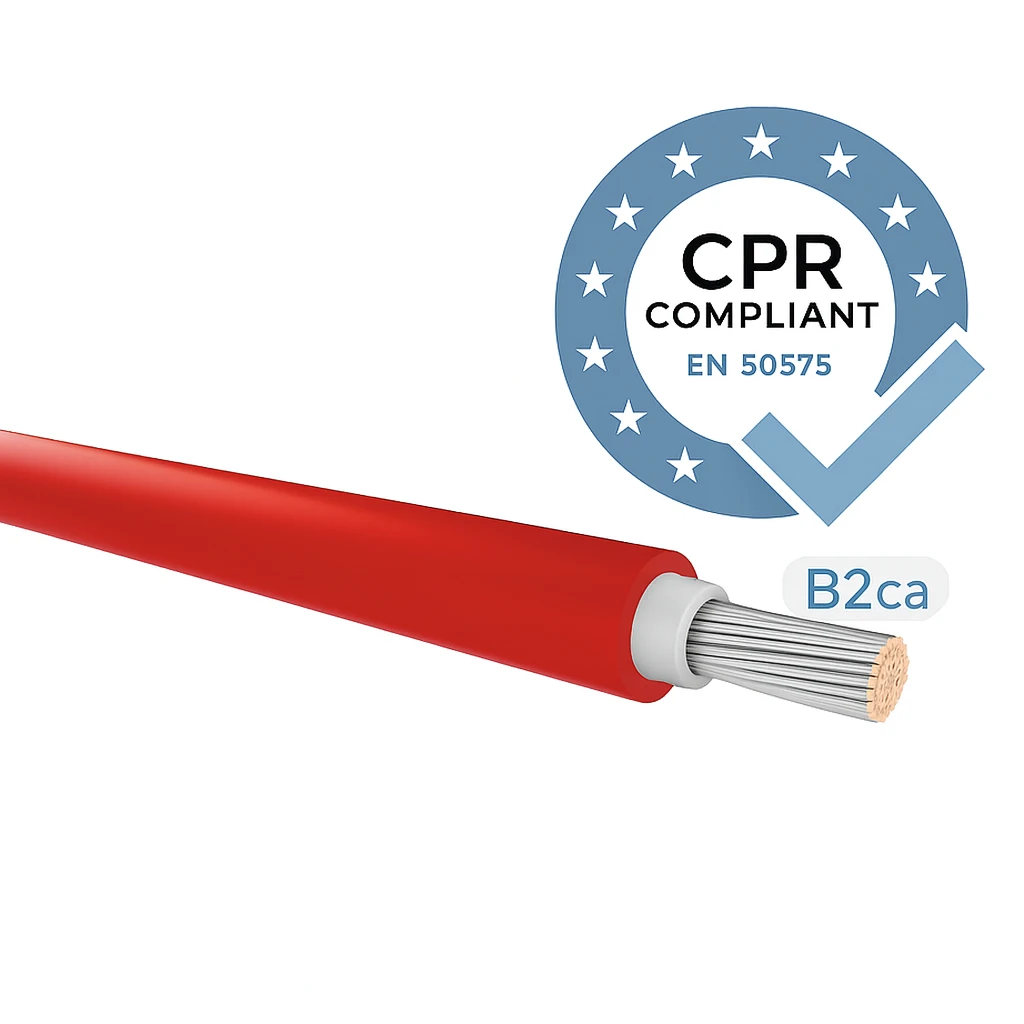

H1Z2Z2-K 10 mm2 piros napelemes kábel CPR Compliant B2ca jelöléssel
H1Z2Z2-K 10 mm2 piros napelemes kábel CPR Compliant B2ca jelöléssel

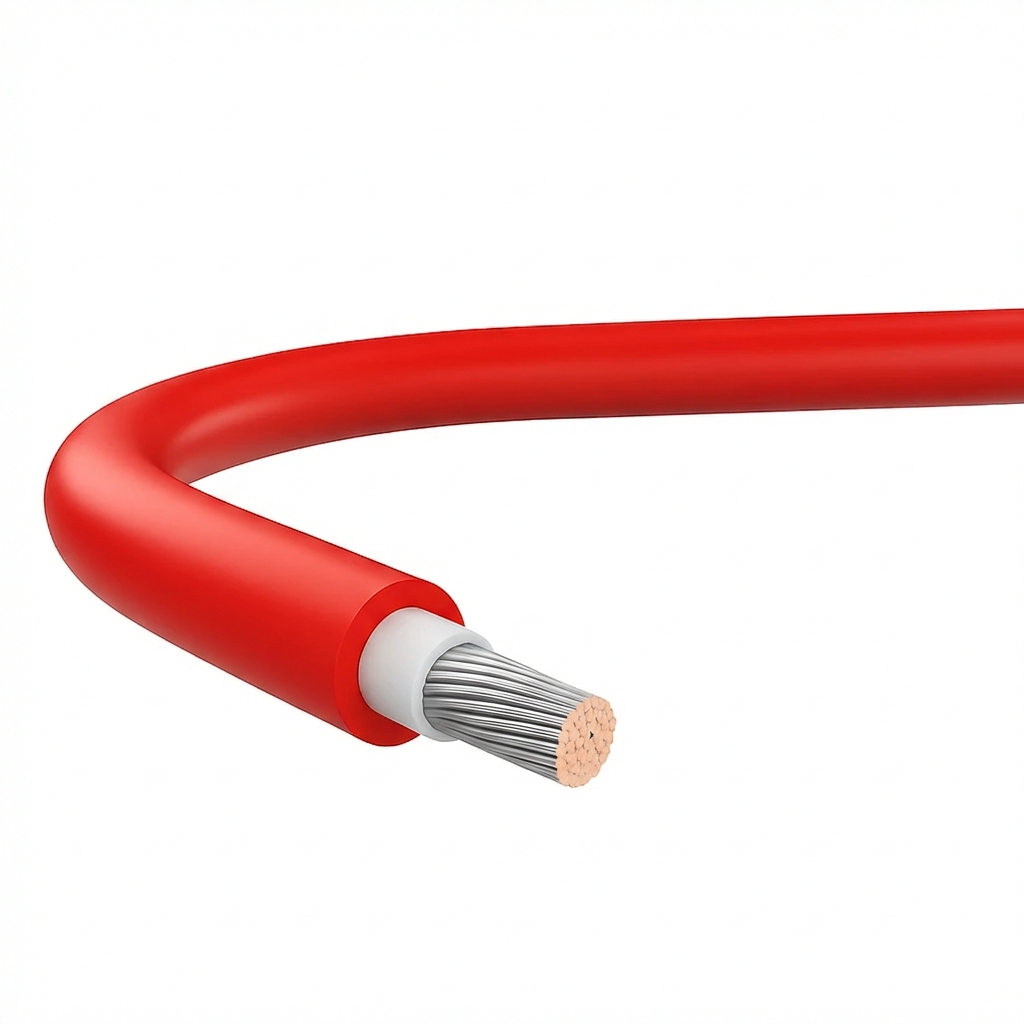

H1Z2Z2-K 10 mm2 kábel keresztmetszete – ónozott réz ér, fehér szigetelés, piros köpeny
H1Z2Z2-K 10 mm2 kábel keresztmetszete – ónozott réz ér, fehér szigetelés, piros köpeny

Miért számít a B2ca osztály? A CPR rendelet (Construction Products Regulation) egyre gyakrabban megköveteli a fokozott tűzreakciós osztályú kábelek használatát épületekben. A B2ca osztályú kábel nagyon alacsony gyúlékonyságot, minimális füstkibocsátást (s1), égő cseppek hiányát (d0) és alacsony tűzgáz-savasságot (a1) jelent. Ennek a kábelnek a választásával teljesíti a legszigorúbb tervezési követelményeket, és kiküszöböli az észrevételek kockázatát a telepítés átvételekor.

A kábel szerkezete

  • Ér: réz, sodrott, hajlékony (5. osztály a PN-EN 60228 szerint), ónozott – keresztmetszet 10 mm2
  • Szigetelés: térhálósított halogénmentes anyag, fehér szín
  • Külső köpeny: térhálósított halogénmentes anyag, piros szín
  • Max. külső átmérő: 8,8 mm
  • Min. hajlítási sugár (állandó): 4 × kábel átmérő

Elektromos és hőmérsékleti paraméterek

  • Névleges AC feszültség: U0/U = 1,0/1,0 kV
  • DC üzemi feszültség: 1,5 kV (1,8 kV)
  • Próbafeszültség: 6,5 kV AC (50 Hz)
  • Üzemi hőmérséklet: -40 °C-tól +90 °C-ig (+120 °C / 20 000 h)
  • Ér rövidzárlati hőmérséklete: +250 °C (max. 5 s)
  • Min. fektetési hőmérséklet: -25 °C
  • Min. szigetelési ellenállás (20 °C): 420 MΩ·km

Ellenállóképesség és tartósság

  • Ellenálló UV-sugárzással, ózonnal és légköri hatásokkal szemben (EN 50618 szerint)
  • Fokozott ellenállóképesség hidrolízissel, ammóniával, savakkal és lúgokkal szemben
  • Alacsony vízfelvétel – biztonságos működés nedves környezetben
  • Közvetlenül földbe fektethető (megfelel a direct burial követelményeknek az UL 854 szerint)
  • Gyúlékonyság osztály: B2ca-s1,d0,a1 az EN 13501-6:2018 szerint

Alkalmazás: fotovoltaikus rendszerekhez tervezett kábel – napelemek közötti csatlakozások, stringek inverterhez, épületen belüli és tetőn, valamint földi erőművekben történő kábelezés. A köpeny piros színe megkönnyíti a pozitív pólus azonosítását DC rendszerekben.

Szabvány: PN-EN 50618:2015-03

Méretre vágott kábel – fontos tudnivaló vásárlás előtt

A kábelt méterre értékesítjük: a dobról vagy tekercsről pontosan a rendelésben megadott hosszúságra vágjuk le, így csak annyiért fizet, amennyire valóban szüksége van. Az Ön specifikációja szerint levágott kábelszakasz megrendelésre készült termék, ezért nem küldhető vissza – a távollévők között kötött szerződésekre vonatkozó elállási jog keretében sem. Rendelés leadása előtt kérjük, gondosan ellenőrizze a szükséges hosszt és keresztmetszetet.

Ez nem korlátozza az Ön szavatossági jogait: ha a kábel hibás, vagy a leszállított hossz, illetve keresztmetszet nem egyezik a rendeléssel, jelezze nekünk – a reklamációt az általános szabályok szerint kezeljük.
