Fotovoltaikus rendszerekhez való kábel H1Z2Z2-K D osztály 10mm piros

Go to Product feedback

Fotovoltaikus kábel H1Z2Z2-K 1x10 mm2 ónozott réz vezetővel, DC feszültség 1,5 kV, Dca osztály (CPR). Halogénmentes szigetelés és köpeny, üzemi hőmérséklet -40°C-tól +90°C-ig.

Go to full description
with VAT without VAT
Price 916,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

m
Availability:
Raktáron
Shipping time: 24 óra

Termékjellemzők

[PIM] Cat 92 #92

  • Alkalmazás Napelemes DC
  • Keresztmetszet [mm²] 10
  • Szín Piros
  • Vezető anyaga Réz
  • CPR osztály D
  • Rágcsálóvédelem Nem
  • Kábeltípus H1Z2Z2-K
  • Márka MG WIRES

Leírás

H1Z2Z2-K napelemes kábel 1x10 mm2 piros – Dca osztály (CPR)

A H1Z2Z2-K fotovoltaikus kábel 1x10 mm2 piros színben minden PV-rendszer megbízható eleme. A 10 mm2 keresztmetszetű ónozott réz érnek köszönhetően alacsony átviteli veszteségeket biztosít még hosszú kábeltrasszákon is – a modulok stringjeitől egészen az inverterig.

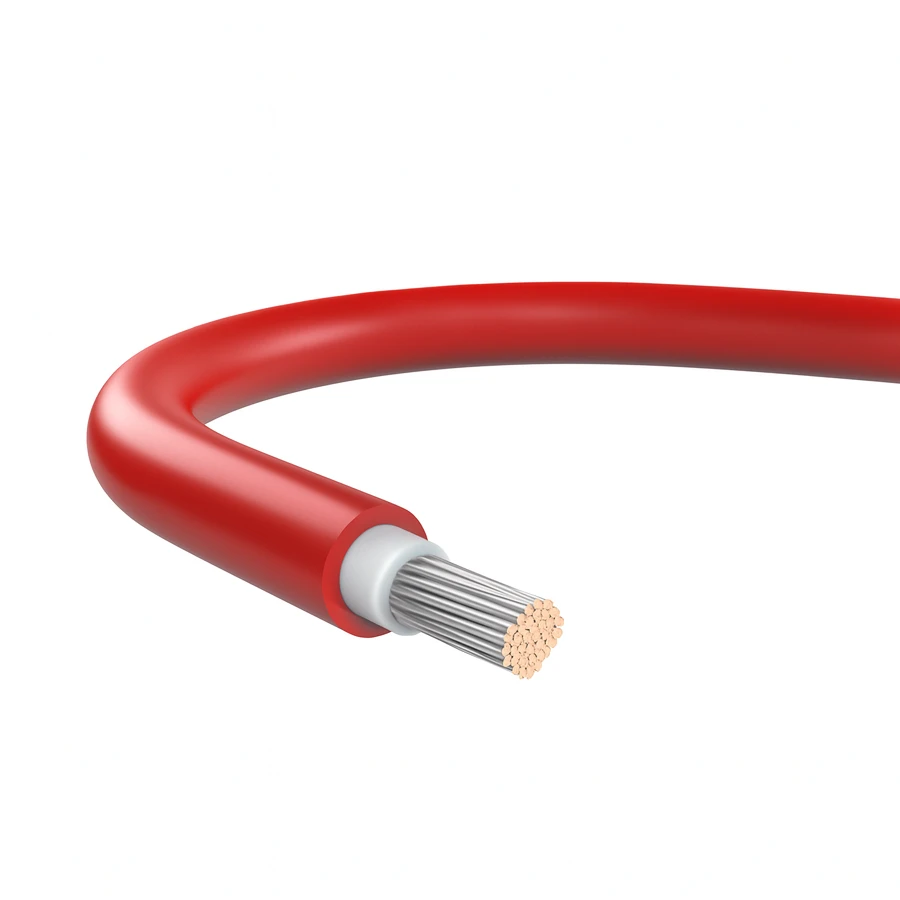

H1Z2Z2-K napelemes kábel 10 mm2 piros – általános nézet az ér keresztmetszetével
H1Z2Z2-K napelemes kábel 10 mm2 piros – általános nézet az ér keresztmetszetével

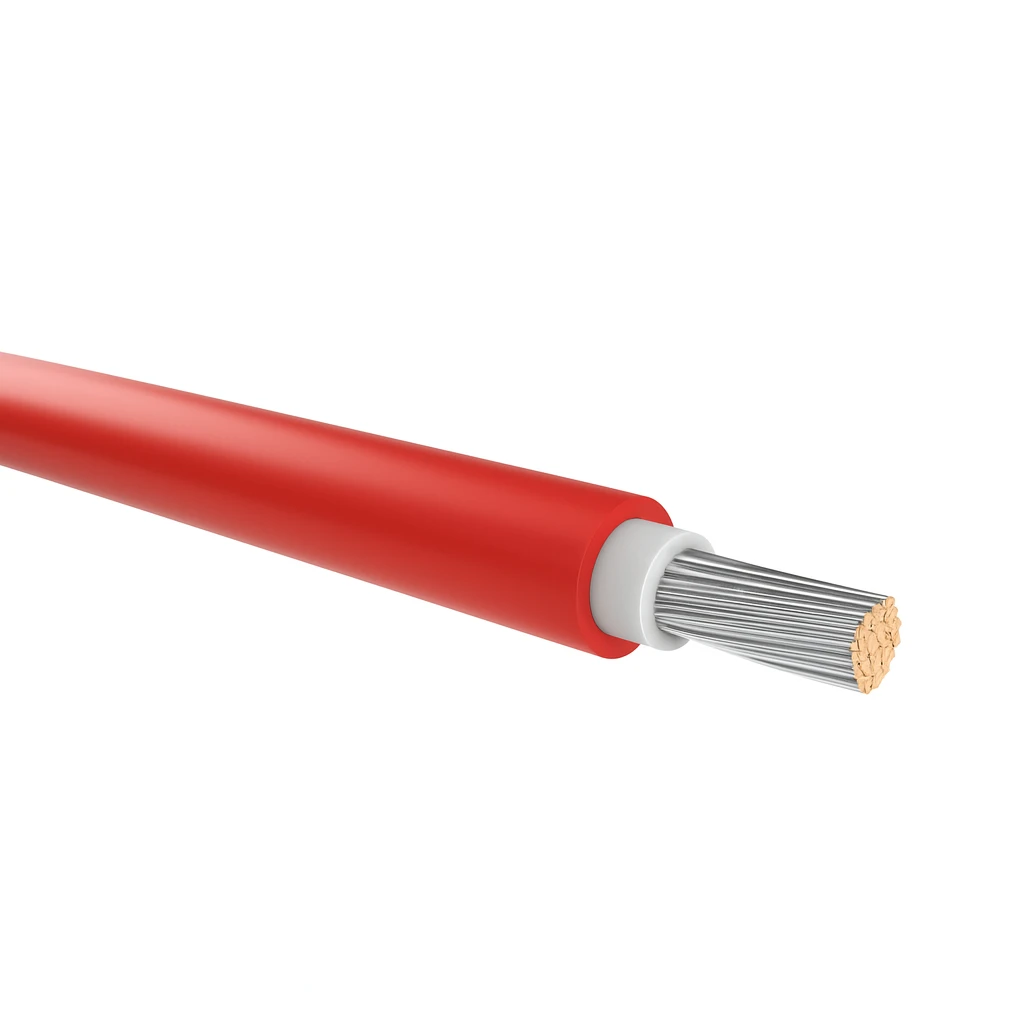

H1Z2Z2-K napelemes kábel 10 mm2 piros – közeli kép a keresztmetszetről látható szigeteléssel és köpennyel
H1Z2Z2-K napelemes kábel 10 mm2 piros – közeli kép a keresztmetszetről látható szigeteléssel és köpennyel

A kábel a PN-EN 50618:2015-03 szabvány szerint gyártott és Dca osztályba sorolt a CPR rendelet keretében, ami lehetővé teszi használatát mind tetőre szerelt, mind földi naperőművekben.

A kábel felépítése

  • Ér: többszálú ónozott réz, 5. osztály a PN-EN 60228 / DIN VDE 0295 szerint
  • Szigetelés: térhálósított halogénmentes anyag, fehér szín
  • Külső köpeny: térhálósított halogénmentes anyag, piros szín
  • Maximális külső átmérő: 8,8 mm
  • Min. szigetelési ellenállás 20°C-on: 420 MΩ·km

Elektromos paraméterek

  • Névleges AC feszültség: U0/U = 1,0/1,0 kV
  • DC üzemi feszültség: 1,5 kV (1,8 kV) az EN 50618 szerint
  • Próbafeszültség: 6 500 V AC (50 Hz)
  • Rövidzárlati hőmérséklet: +250°C (max. 5 s)

Üzemi feltételek és tartósság

  • Üzemi hőmérséklet: -40°C-tól +90°C-ig (akár +120°C 20 000 órán át)
  • Minimális fektetési hőmérséklet: -25°C
  • Min. hajlítási sugár: 4 × külső átmérő
  • UV-, ózon- és időjárásállóság: az EN 50618 szerint
  • Fokozott ellenállás hidrolízissel, ammóniával, savakkal és lúgokkal szemben
  • Földbe fektethető: az UL 854 (Impact-Resistance és Crushing-Resistance) vizsgálatokkal igazolva
  • Várható élettartam: 25 év

Tűzvédelmi biztonság

A kábel megfelel az EN 60332-1 és IEC 60332-1 lángállósági követelményeknek. Égés során nem bocsát ki agresszív füstöt (PN-EN 61034-2 és PN-EN 60754-2 megfelelőség), ami kulcsfontosságú tetőre szerelt és épületen belüli telepítéseknél. Tűzreakciós besorolás: Dca a PN-EN 50575 (CPR) szerint.

Alkalmazás

A H1Z2Z2-K 10 mm2 kábel fotovoltaikus modulok közötti csatlakozásokhoz, modul stringekhez, valamint az inverterhez vezető kábeltrasszákhoz készült. A 10 mm2 keresztmetszet különösen jól teljesít hosszabb távok és magasabb üzemi áramok esetén. A piros szín megkönnyíti a pozitív pólus (+) azonosítását a DC rendszerben.

További opciók: elérhető CuSn drótból készült árnyékolással és FeZn acéldrót páncélzattal ellátott változat. Lehetőség van rágcsálóellenes anyag alkalmazására is a szigetelésben, amely védelmet nyújt a rágcsálók és termeszek okozta károsodásokkal szemben.

Méretre vágott kábel – fontos tudnivaló vásárlás előtt

A kábelt méterre értékesítjük: a dobról vagy tekercsről pontosan a rendelésben megadott hosszúságra vágjuk le, így csak annyiért fizet, amennyire valóban szüksége van. Az Ön specifikációja szerint levágott kábelszakasz megrendelésre készült termék, ezért nem küldhető vissza – a távollévők között kötött szerződésekre vonatkozó elállási jog keretében sem. Rendelés leadása előtt kérjük, gondosan ellenőrizze a szükséges hosszt és keresztmetszetet.

Ez nem korlátozza az Ön szavatossági jogait: ha a kábel hibás, vagy a leszállított hossz, illetve keresztmetszet nem egyezik a rendeléssel, jelezze nekünk – a reklamációt az általános szabályok szerint kezeljük.
