Függőleges üveg tartó spigot 12-17,52 mm fi 48 mm H=182 mm AISI 304 szatén

Go to Product feedback

Függőleges spigot üvegtartó kerek ø48 mm-es talppal, AISI 304 rozsdamentes acél, szatén felületkezeléssel, 12–17,52 mm-es üveghez, H=182 mm, M8 csavaros rögzítés.

Go to full description
with VAT without VAT
Price 10 163,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 óra

Termékjellemzők

[PIM] uchwyty-do-szkla-podlogowe-spigot #126

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 48,3 mm
  • Üvegvastagság [mm] 12-17,52

Leírás

Üvegfogó spigot tartó kerek ø48 mm rozsdamentes acél AISI 304 szatén

Függőleges üvegfogó spigot tartó kerek talppal — megbízható rögzítőelem korlátokhoz és üvegpanelekhez. AISI 304 rozsdamentes acélból készült, szatén felületkezeléssel, amely tartósságot és korrózióállóságot biztosít mind beltéri, mind kültéri alkalmazáshoz. A tartó közvetlenül az aljzathoz csavarozható, és biztosítja a teljes üvegszerkezet stabilitását és biztonságát.

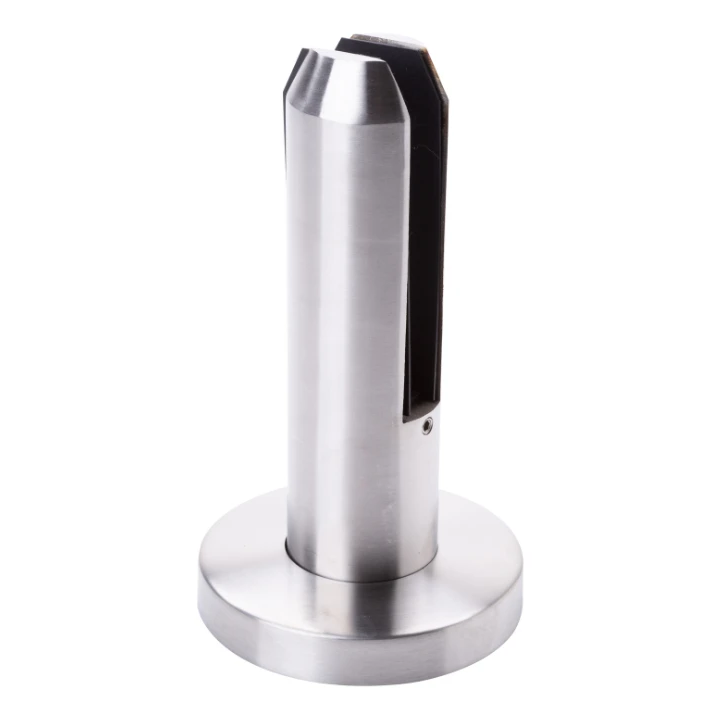

Kerek rozsdamentes acél üvegfogó spigot tartó takarólemezzel – általános nézet
Kerek rozsdamentes acél üvegfogó spigot tartó takarólemezzel – általános nézet

A termék főbb jellemzői

  • Anyag: AISI 304 rozsdamentes acél — kiváló korrózióállóság
  • Felületkezelés: szatén — esztétikus, matt megjelenés
  • Kompatibilis üvegvastagság: 12-tól 17,52 mm-ig
  • Teljes magasság (H): 182 mm
  • Korpusz átmérője: ø48 mm
  • Rögzítési mód: csavarozható aljzathoz (ajánlott DIN 7991 csavar M8 menettel)
  • A csomagban: takarólemez a rögzítés elfedéséhez
  • Tömeg: 1,2 kg

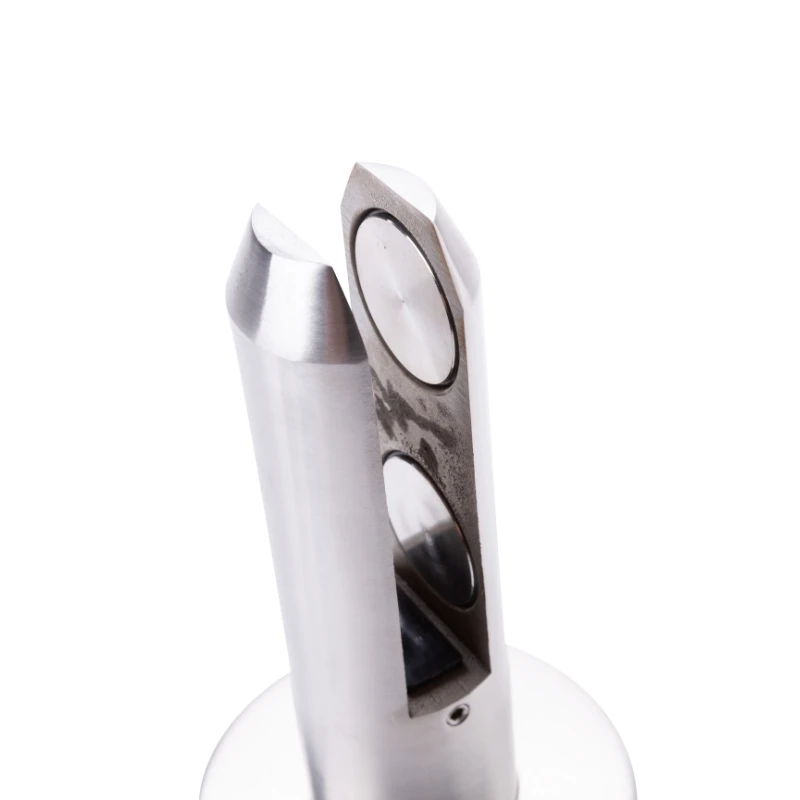

Közelkép a spigot tartó befogópofájáról az üvegnyílással
Közelkép a spigot tartó befogópofájáról az üvegnyílással

Szerkezet és szerelés

A tartó felső része hasított szárból és két befogópofából áll, amelyek közé az üvegtábla illeszthető. A résben gumi tömítések helyezkednek el, amelyek biztonságosan rögzítik az üveget és megvédik a karcolásoktól. A szerkezet így hatékonyan viseli a terheléseket, és garantálja a biztonságos használatot.

A kerek szerelőtalp 4 db ø11 mm átmérőjű szerelőnyílással rendelkezik, amelyek 76 mm-es osztókörön helyezkednek el, lehetővé téve a biztonságos és szimmetrikus rögzítést az aljzathoz. A csomagban mellékelt takarólemez elfedi a csavarfejeket, elegáns, letisztult megjelenést biztosítva.

Méretek és műszaki adatok

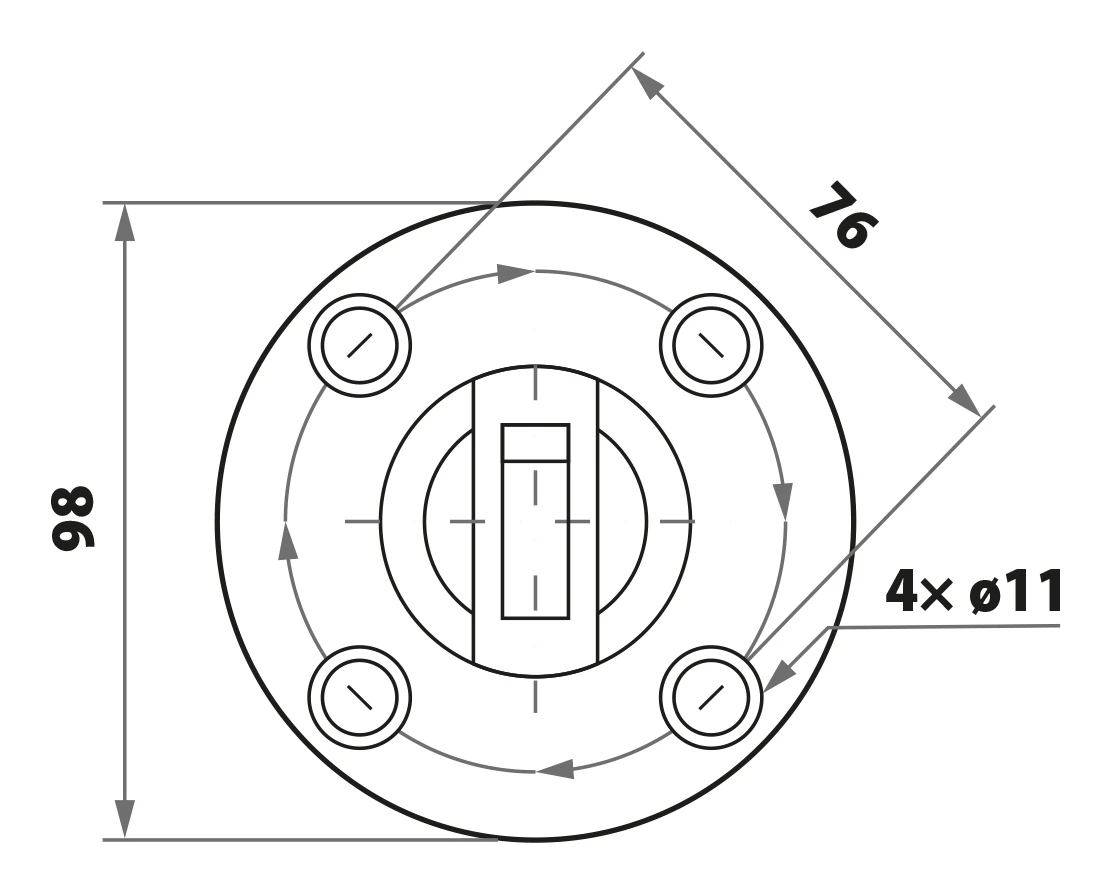

Műszaki rajz – a spigot tartó talpának felülnézete méretekkel
Műszaki rajz – a spigot tartó talpának felülnézete méretekkel

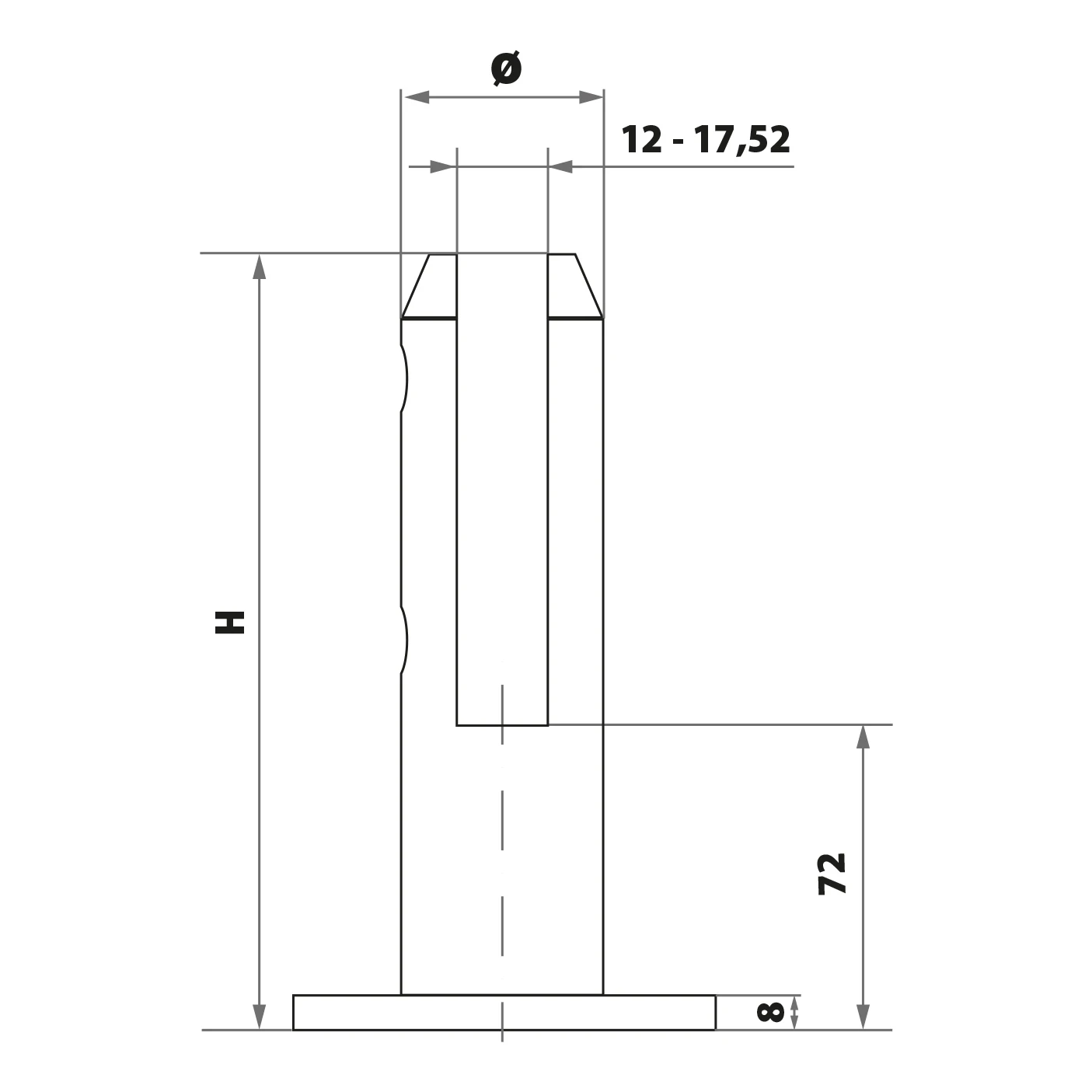

Műszaki rajz – a spigot tartó oldalnézeti keresztmetszete méretekkel
Műszaki rajz – a spigot tartó oldalnézeti keresztmetszete méretekkel
  • Teljes magasság (H): 182 mm
  • Korpusz átmérője (ø): 48 mm
  • Talp átmérője: ø98 mm
  • Talp vastagsága: 8 mm
  • Szerelőnyílások osztóköre (PCD): 76 mm
  • Szerelőnyílások száma: 4 × ø11 mm
  • Üveg beültetési mélysége: 72 mm (a talp alsó élétől a rés aljáig)
  • Kompatibilis üvegvastagság: 12 – 17,52 mm
  • Ajánlott csavartípus: DIN 7991, M8 menet

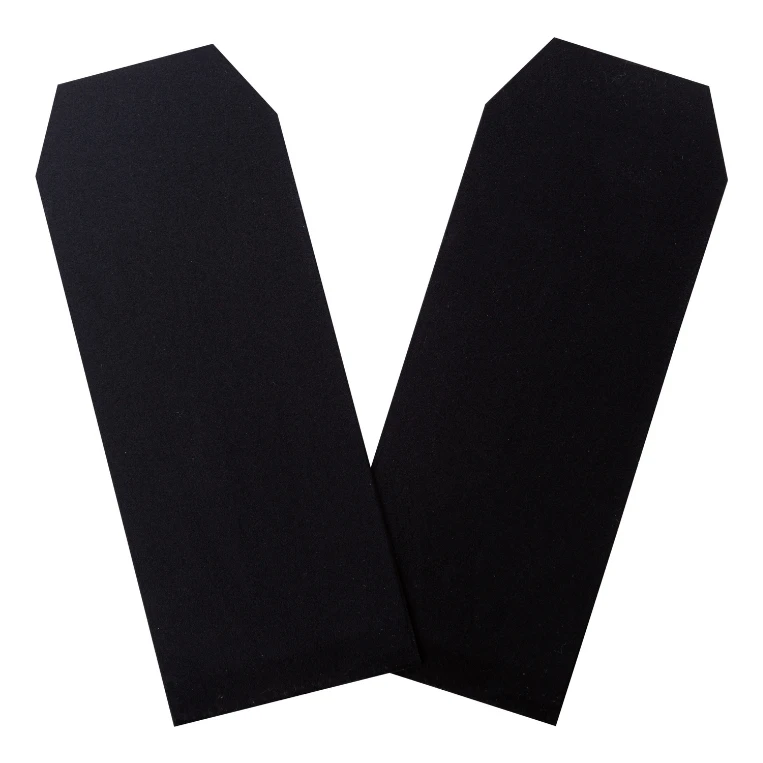

Gumi tömítések a spigot tartóhoz – üveg védelme és stabilizálása
Gumi tömítések a spigot tartóhoz – üveg védelme és stabilizálása

A csomagban lévő tömítések

A tartóhoz két gumi tömítés (betét) tartozik, amelyeket az üvegtábla mindkét oldalára kell elhelyezni a befogórésben. A tömítések csillapítják a pofák nyomását az üvegen, megakadályozzák a repedést és megszüntetik a játékot. Az univerzális profilnak köszönhetően a tartó 12 mm-es (egyrétegű edzett) üvegtől 17,52 mm-es (laminált VSG) üvegig alkalmazható. Ez lehetővé teszi a tartó használatát mind beltéri, mind kültéri korlátokban.
