PSG

Futókocsi 70 5-görgős toókapuhoz lengő acélgörgők

Go to Product feedback

Tolókapu-futómű önhordó tolókapukhoz, 5 acélgörgővel golyóscsapágyon, kompatibilis a 70×70×4 mm-es sínnel. Teherbírás 650 kg, lengő mechanizmus magasságállítással, cinkbevonatú védelem.

Go to full description
with VAT without VAT
Price 12 964,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 óra

Termékjellemzők

[PIM] wozki #111

  • Futósín mérete 70x70x4
  • Futórendszer típusa Futósín rendszer
  • Terméktípus Egyedi kocsi
  • Görgő anyaga Acél
  • Görgők száma [szt.] 5
  • Kocsi kialakítása Forgó
  • Max. teherbírás [kg] 650

Leírás

70-es futókocsi toló kapuhoz – 5 görgős, lengő, acél görgők

A 70-es futókocsi egy robusztus, 5 görgős futóelem, amelyet önhordó toló kapukhoz terveztek. A lengő szerkezet a kocsit az alaphoz kapcsoló csap segítségével automatikusan igazodik a sín profiljához, így a kapu még nagy terheléseknél is — akár 650 kg-ig — simán és megbízhatóan működik.

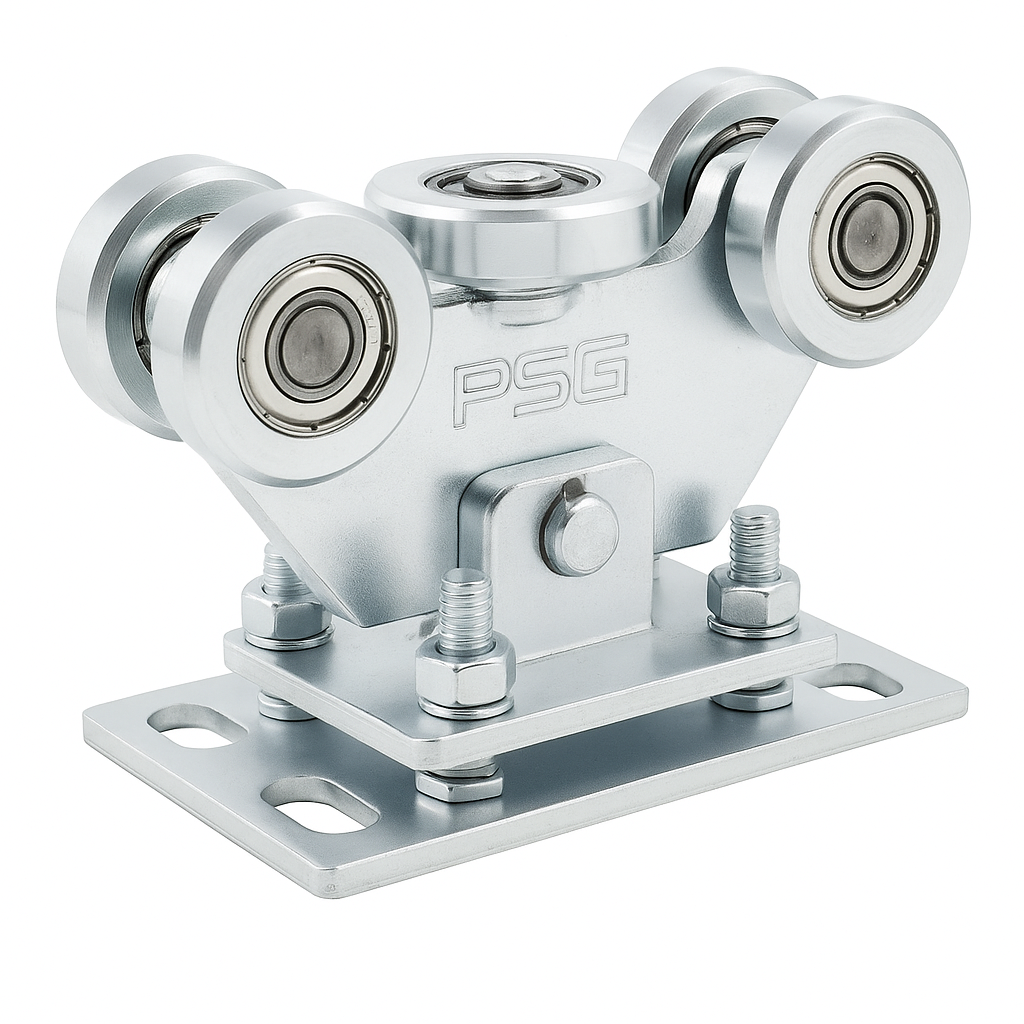

70-es futókocsi 5 acél görgővel – perspektivikus nézet
70-es futókocsi 5 acél görgővel – perspektivikus nézet

Felépítés és működési elv

A futókocsi 5 acél görgővel van felszerelve, köztük egy vízszintes görgővel, amelyek a 70×70×4 mm méretű vezető sínnel működnek együtt. Minden görgő golyóscsapágyon van elhelyezve, ami alacsony gördülési ellenállást és csendes működést biztosít. A lengő mechanizmus lehetővé teszi, hogy a kocsi a szerelési alaphoz képest elmozduljon — ezáltal kompenzálja a sín kisebb egyenetlenségeit és hajlásait, a terhelés pedig egyenletesen oszlik el az összes görgőre.

A magasságállítás az alap csavarjaival valósítható meg, ami lehetővé teszi a kapu szintjének pontos beállítását a szerelés során. Az egész szerkezet cinkes bevonattal van ellátva, amely megvédi az acél alkatrészeket a korrózióval szemben, és hosszú élettartamot biztosít kültéri használat esetén is.

Műszaki adatok

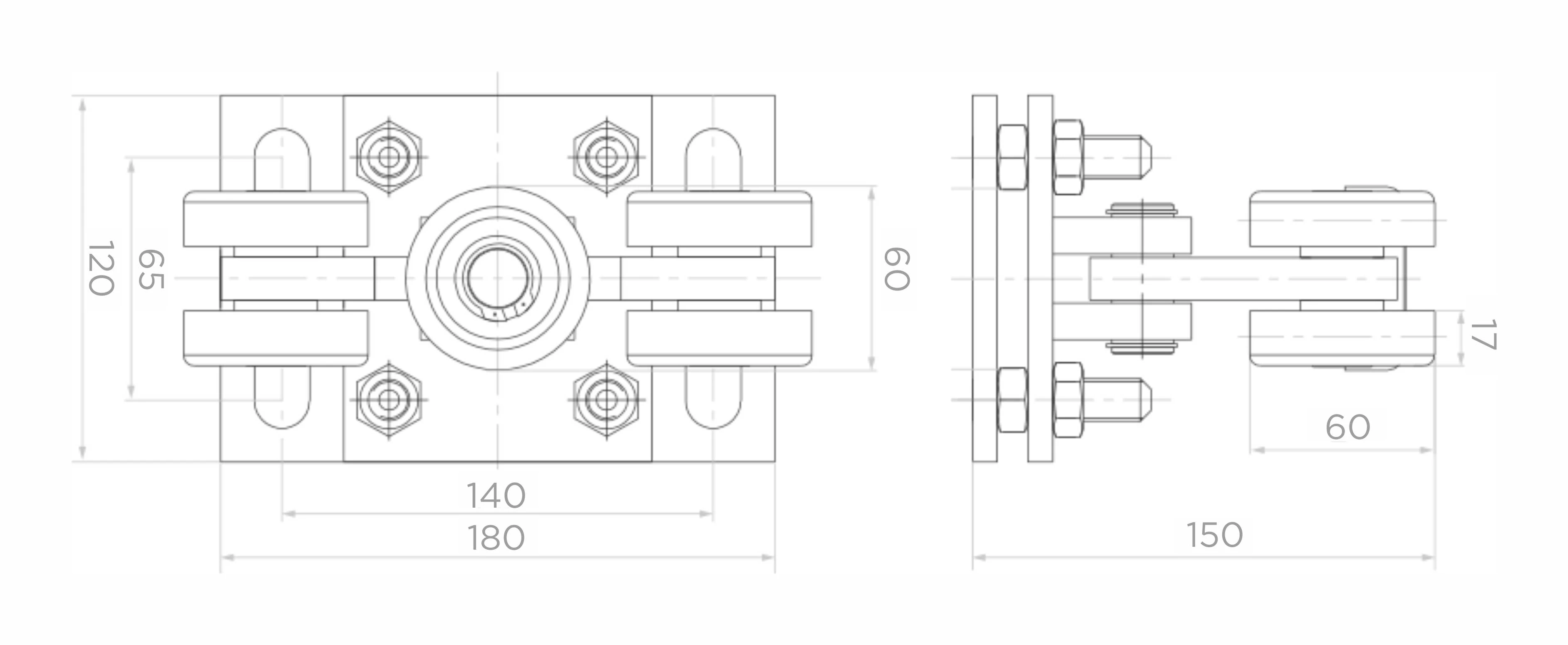

A 70-es futókocsi műszaki rajza méretekkel
A 70-es futókocsi műszaki rajza méretekkel
  • Görgők száma: 5 (ebből 1 vízszintes görgő)
  • Görgők anyaga: acél golyóscsapágyakkal
  • Kompatibilis sín: 70×70×4 mm
  • Maximális terhelés: 650 kg
  • Magasság (H): 150 mm
  • Alap méretei (sz. × h.): 180 × 120 mm
  • Alap szerelési osztástávolsága: 140 × 65 mm
  • Oldalsó mélység: 150 mm
  • Ház szélessége: 60 mm
  • Alap vastagsága: 17 mm
  • Tömeg: 5,7 kg
  • Térfogat: 5243 cm³
  • Korrózióvédelem: horganyzás
  • Alaphoz való csatlakozás típusa: lengő csap
  • Magasságállítás: igen — csavarokkal
  • EAN: 5901289674546

Alkalmazás és szerelés

A futókocsi professzionális, önhordó toló kapu telepítésekhez készült, amelyek szárnyának tömege legfeljebb 650 kg. A lengő szerkezetnek és a magasságállítási lehetőségnek köszönhetően a szerelés gyors, és nem igényel tökéletesen vízszintes alapot — a szerelő a kapu beállítása során pontosan korrigálhat. Az alap szerelőnyílásai lehetővé teszik a biztonságos rögzítést az aljzathoz szabványos csavarok segítségével.
