Futókocsi 89x100 mm 6V.089 sínhez tolókapuhoz 8 acél görgővel

Go to Product feedback

Billenő futómű 8 acél görgővel a 6V.089 sínhez, többlemezes kialakítású középső résszel. Alaplemez mérete 150×300 mm, rögzítés 4×M16, tömeg 11,3 kg, magasság 169 mm.

Go to full description
with VAT without VAT
Price 27 143,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] wozki #111

  • Futósín mérete 100x89x5
  • Futórendszer típusa Futósín rendszer
  • Terméktípus Egyedi kocsi
  • Görgő anyaga Acél
  • Görgők száma [szt.] 8
  • Kocsi kialakítása Forgó
  • Max. teherbírás [kg] 150

Leírás

8 görgős lengő tolókapu-futókocsi – acél görgők

A 8 görgős lengő futókocsi egy tartós vezető elem sínrendszeres tolókapukhoz, kompatibilis a 6V.089 sínnel. A többlemezes középső szerkezet fokozott teherbírást és stabilitást biztosít, az acél görgők pedig éveken át sima kapuszárny-vezetést garantálnak.

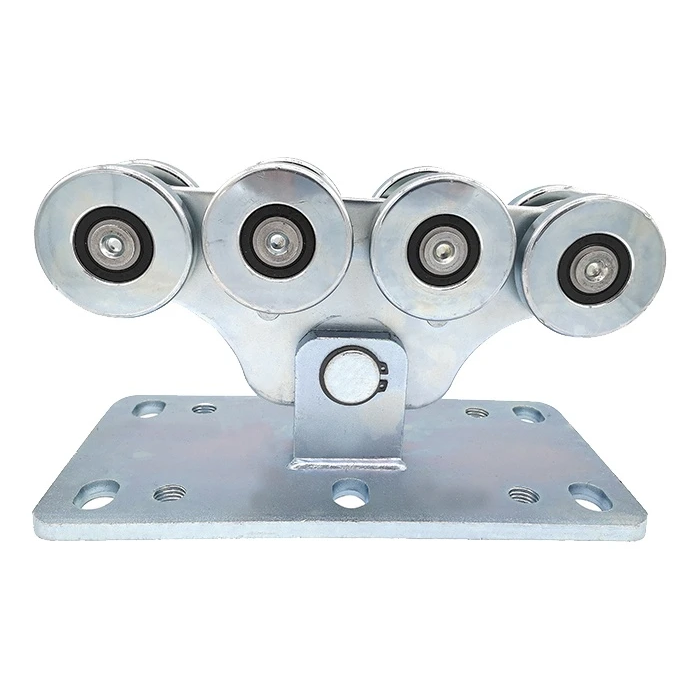

8 görgős lengő futókocsi – elölnézet
8 görgős lengő futókocsi – elölnézet

A termék főbb jellemzői

  • Típus: lengő futókocsi
  • Görgők száma: 8
  • Görgők anyaga: acél
  • Kompatibilitás: 6V.089 sín
  • Szerkezet: többlemezes (fokozott szilárdság)
  • Szerelőalap furatokkal: 4× M16
  • Tömeg: 11,3 kg
  • Magasság (H): 169 mm

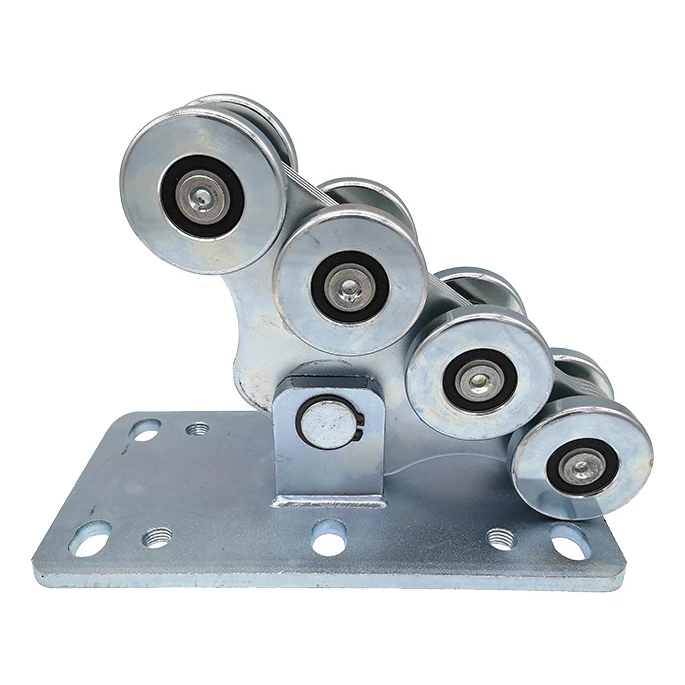

8 görgős futókocsi – perspektivikus nézet
8 görgős futókocsi – perspektivikus nézet

Tartósság és megbízhatóság hosszú távon

A futókocsi kiemelkedő mechanikai sérülésállósággal és dinamikus terhelhetőséggel rendelkezik. A többlemezes középső elem nagy nyomás alatt is csökkenti a deformációt, ami stabil vezetést biztosít még nehéz kapuszárnyak esetén is. A csapágyazott acél görgők csendes és sima működést tesznek lehetővé, minimalizálva a gördülési ellenállást és csökkentve a karbantartási igényt. A lengő kialakítás kompenzálja a sín esetleges tengelyirányú eltéréseit, megóvva a görgőket az egyenetlen kopástól.

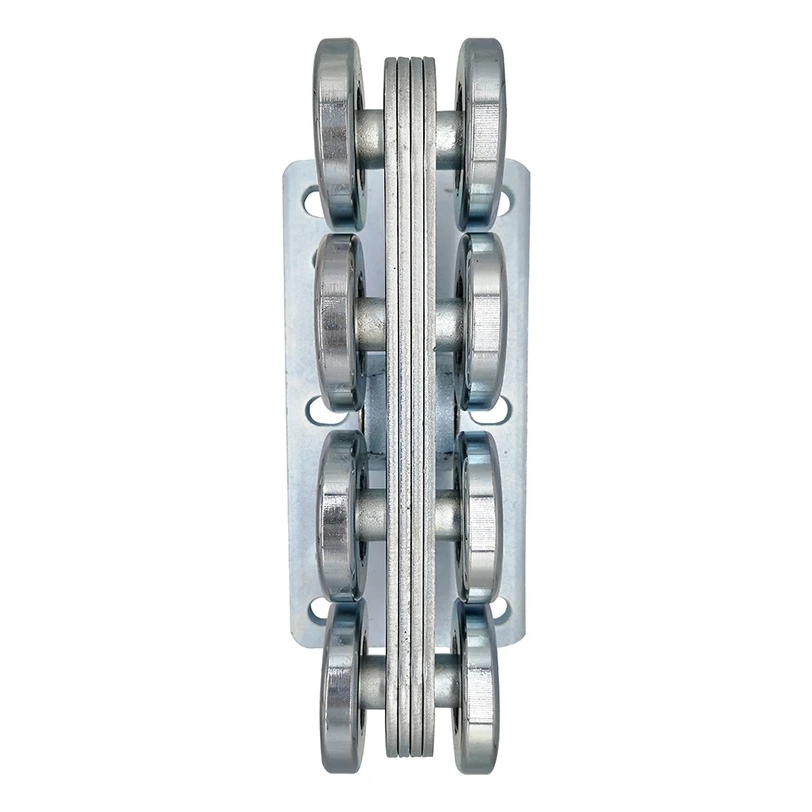

Futókocsi – felülnézet a görgőelrendezésre
Futókocsi – felülnézet a görgőelrendezésre

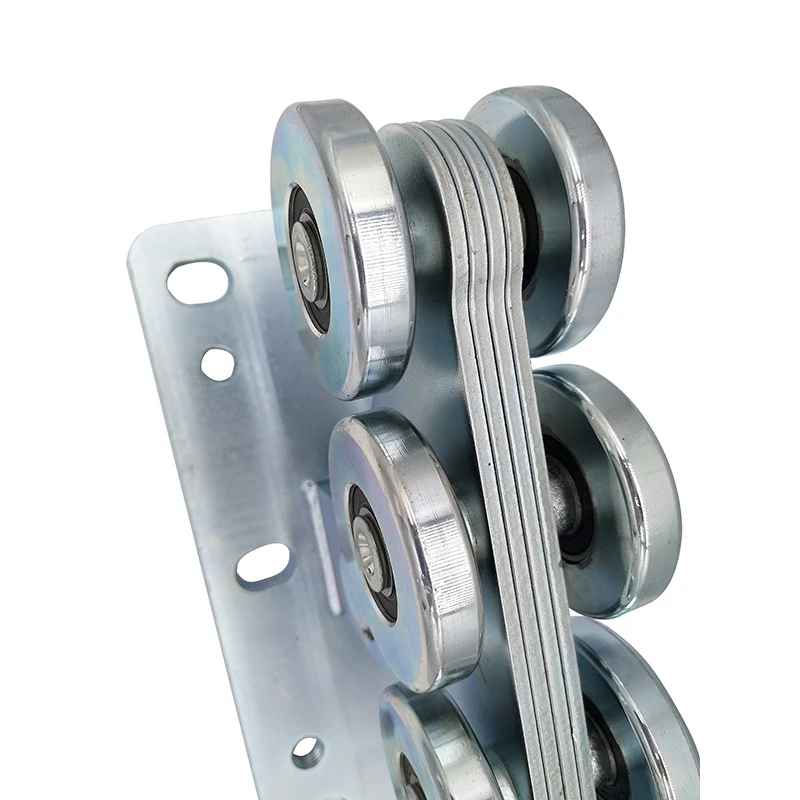

Futókocsi – közelkép a többlemezes szerkezetre és az acél görgőkre
Futókocsi – közelkép a többlemezes szerkezetre és az acél görgőkre

Külső méretek

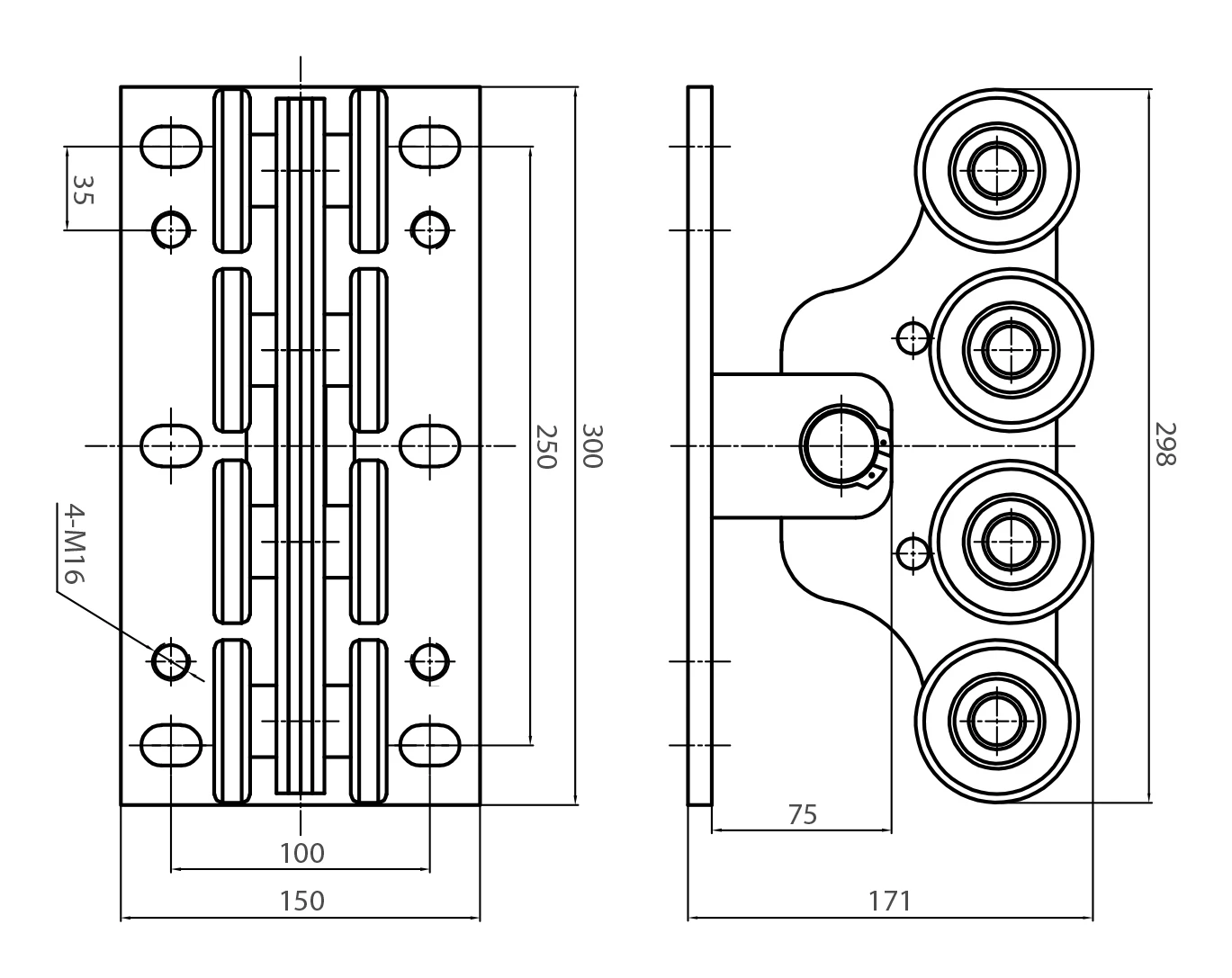

Futókocsi műszaki rajza – külső méretek és szerelőfuratok osztása
Futókocsi műszaki rajza – külső méretek és szerelőfuratok osztása

A műszaki rajzon a futókocsi legfontosabb méretei láthatók, amelyek lehetővé teszik a pontos beszerelési tervezést a kaputokba:

  • Alaplemez méretei: 150 × 300 mm
  • Szerelőfuratok osztása: 100 × 250 mm
  • Szerelőfuratok: 4× M16
  • Furatok szélső távolsága: 35 mm
  • Teljes szélesség görgőkkel: 171 mm
  • Teljes magasság (oldalnézet): 298 mm
  • Görgőtengely távolsága az alaplemez szélétől: 75 mm

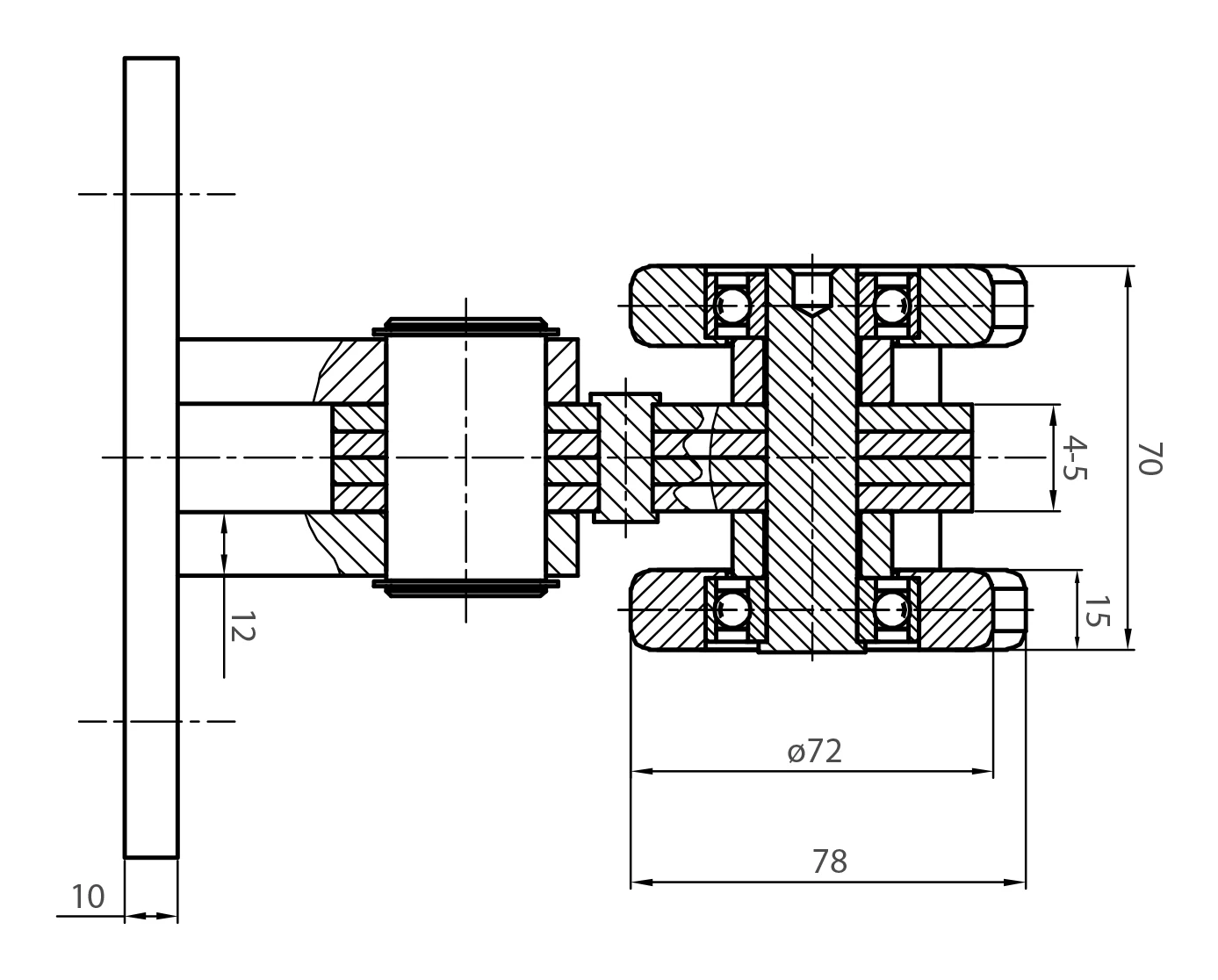

Futókocsi műszaki keresztmetszete – görgőméretek és szerkezeti részletek
Futókocsi műszaki keresztmetszete – görgőméretek és szerkezeti részletek

Görgő- és keresztmetszeti adatok

  • Görgő átmérője: ø72 mm
  • Görgő szélessége: 78 mm
  • Görgőegység magassága: 70 mm
  • Sínvezető rés: 4–5 mm
  • Alaplemez vastagsága: 10 mm
  • Csapágy átmérője: 12 mm
  • Alsó hézag: 15 mm
  • Térfogat: 5243,44 cm³
  • EAN: 5903313200240

A futókocsi szerelésre kész részegység, amely négy M16 csavarral a kapu keretéhez rögzítve azonnal üzembe helyezhető. A masszív acél szerkezetnek és a precízen kialakított csapágyazásnak köszönhetően a termék hosszú éveken át megbízható, hibamentes üzemelést biztosít még intenzíven használt ipari kapuknál is.
