Hager B 20A 3P 6kA túláramvédő kapcsoló

Go to Product feedback

B típusú MCB túláramvédő kapcsoló 20A névleges áramerősséggel és 6kA kapcsolóképességgel. 3-pólusú kivitel csavaros kapcsokkal 1-25 mm² vezetékekhez. Rövidzárlat és túlterhelés elleni védelem az EN 60898-1 szabvány szerint.

Go to full description
with VAT without VAT
Price 7 016,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási lehetőségek

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Kioldási karakterisztika B
  • Megszakító típusa túláram
  • Névleges áram [A] 20A
  • Pólusok száma 3P
  • Megszakítóképesség [kA] 6 kA
  • Márka HAGER

Leírás

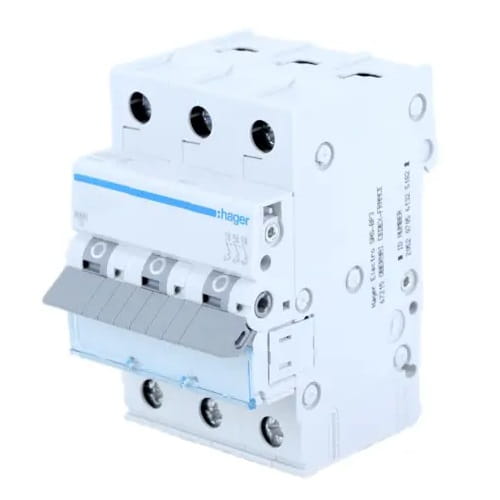

Hager Túláramvédő Kapcsoló B 20A 3P 6kA

A Hager MCB túláramvédő kapcsoló B 20A 3P 6kA MBN320E, más néven kismegszakító, az elektromos rendszer kulcsfontosságú eleme.

Az áramkört úgy védi, hogy automatikusan megszakítja az áramfolyamot, amikor annak erőssége meghaladja a meghatározott biztonsági határokat. Védelmet nyújt a rövidzárlatok és túlterhelések hatásai ellen 6kA-ig. Az MBN320E B típusú túláramvédő kapcsoló késleltetett működésű, és kevésbé érzékeny, hőterhelésre kevésbé érzékeny berendezések védelmére szolgál, amelyek kis indítóáramot igényelnek.

Az MBN320E kapcsoló felépítése:

  • 1 - működtető kar
  • 2 - zár
  • 3 - álló érintkező és mozgó érintkező
  • 4 - csatlakozó kapcsok
  • 5 - termobimetál kioldó (túlterhelés elleni)
  • 6 - beállító csavar
  • 7 - elektromágneses kioldó (rövidzárlat elleni)
  • 8 - ívoltó kamra (az elektromos ív oltására)
Fénykép
Fénykép

SPECIFIKÁCIÓ

ParaméterÉrték
GyártóHAGER
Túláramvédő kapcsoló típusaB
Névleges áram [A]20A
Megszakítóképesség [kA]6kA
Pólusok száma3 P
Védett pólusok száma3
Névleges rövidzárlat megszakítóképesség Icn6 kA
Névleges üzemi feszültség Ue230 / 400 V
Névleges frekvencia50 / 60 Hz
Tápfeszültség típusaAC
Névleges szigetelési feszültség500 V
Névleges impulzus-withstand feszültség Uimp4000 V
Névleges rövidzárlat megszakítóképesség 230 V 50 Hz6 kA
Névleges üzemi rövidzárlat megszakítóképesség Ics6 kA
Maximális veszteség pólusonként szabvány szerint4,5 W
Teljes veszteség névleges áramnál8,9 W
Veszteség pólusonként névleges áramnál3,1 W
Elektromos élettartam (ciklusok száma)4000 x
Mechanikai élettartam (ciklusok száma)20000 x
Meghúzási nyomaték2,8 Nm
Csatlakozás típusacsavaros
Bemeneti / kimeneti kapocs kapacitása merev vezetékhez (drót)1/25 mm²
Bemeneti / kimeneti kapocs kapacitása hajlékony vezetékhez (sodrony)1/16 mm²
SzabványEN 60898-1
Védelmi fokozatIP20
Méretek70 x 83 x 52,5 mm
További információkfésűsínekkel való csatlakozás lehetséges, kalitkás kapcsok: - drót 25 mm2-ig
