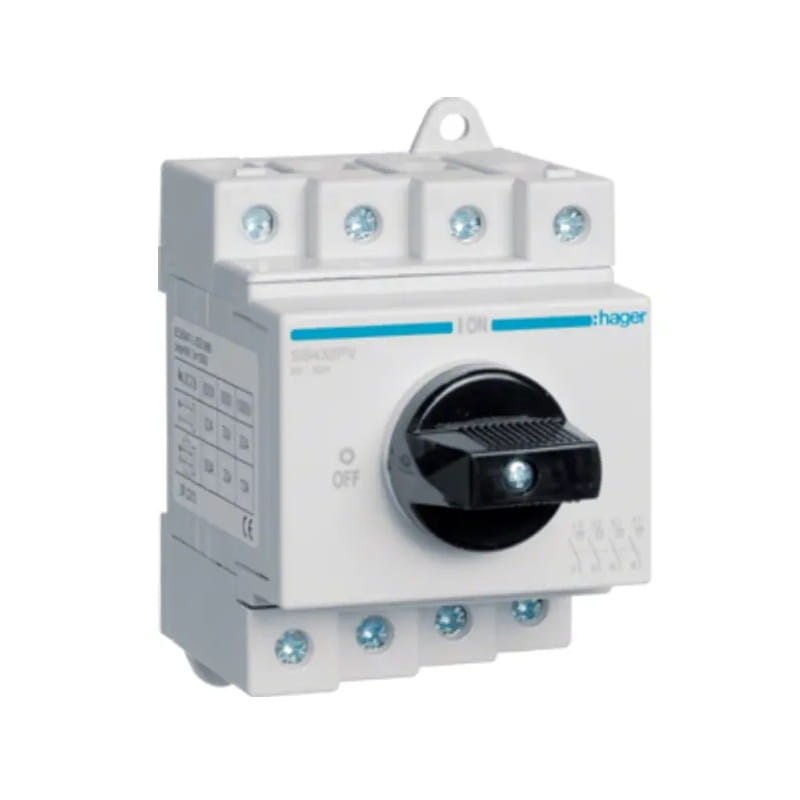

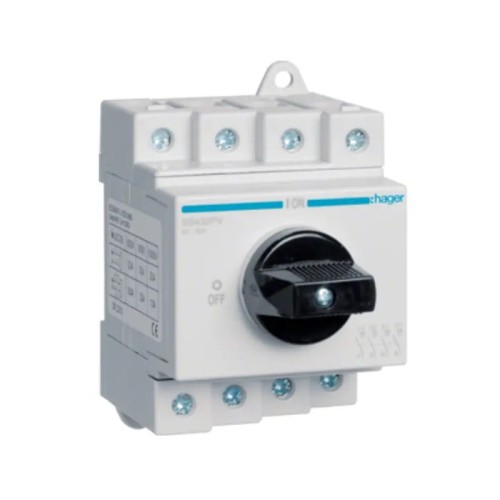

Hager DC leválasztó kapcsoló 3-fázisú 4P 32A 1000V
Leave feedback on the product
DC szakaszoló kapcsoló 4P 32A 1000V fotovoltaikus rendszerekhez. Túlfeszültség-állóság 8000V, IP20 védettség, ON/OFF forgatógombos kezelés színes állapotjelzővel. Megfelel az IEC 60947-3 szabványnak.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Válasszon változatot:
Individual variants may differ in price
Csomagolási lehetőségek
Product code:
Termékjellemzők
[PIM] rozlaczniki-izolacyjne #95
- Alkalmazás DC (fotovoltaikus)
- Leválasztó típusa leválasztó
- Névleges áram [A] 32A
- Pólusok száma 4P
- Névleges feszültség [V] 1000V DC
- Márka HAGER
Leírás
Hager DC leválasztó kapcsoló 3-fázisú 4P 32A 1000V
A 3-fázisú DC leválasztó kapcsoló 4P 32A 1000V SB432PV HAGER gyakran FR típusú kapcsolóként ismert, és széles körben alkalmazzák mind lakóépületek, mind ipari elosztóberendezésekben.
Fő funkciója az összes áramkör leválasztása, főkapcsolóként működve. A kapcsoló szinte minden biztosítékdobozban alkalmazást nyer, főkapcsoló szerepét töltve be mind vészhelyzetekben, mind rutinszerű karbantartás során, lehetővé téve a berendezés tartós leválasztását az áramellátásról.
ON/OFF forgókapcsolóval működtetve, a kapcsoló információs ablakkal is rendelkezik, amely színekkel (zöld/piros) jelzi a készülék működési állapotát, megkönnyítve a felhasználók számára a megfelelő működés ellenőrzését.
Konstrukció
| Paraméter | Érték |
|---|---|
| Pólusok száma | 4 P |
| Forma | DIN EN 50173-1:2011-09 szerint |
Funkciók
| Paraméter | Érték |
|---|---|
| Irányváltó kapcsoló | Nem |
| Főkapcsolóként | Nem |
| Vészleállító berendezésként | Nem |
| Biztonsági kapcsolóként | Igen |
| Karbantartási / javítási kapcsolóként | Igen |
Konfiguráció
| Paraméter | Érték |
|---|---|
| Modulok száma | 3/5 |
Kezelőszervek és jelzések
| Paraméter | Érték |
|---|---|
| Integrált motoros meghajtás | Nem |
Feszültség
| Paraméter | Érték |
|---|---|
| Névleges szigetelési feszültség Ui | 1000 V |
| Névleges impulzus-withstand feszültség Uimp | 8000 V |
| Névleges üzemi feszültség Un (DC) | 1000 V |
Áram
| Paraméter | Érték |
|---|---|
| Névleges áram In | 32 A |
| Megengedett DC21 kategória A áramterhelés | 32 A |
Méretek
| Paraméter | Érték |
|---|---|
| Termék mélysége | 72 mm |
| Termék magassága | 85 mm |
Teljesítmény
| Paraméter | Érték |
|---|---|
| Teljes teljesítményveszteség névleges áramnál | 6,9 W |
| Teljesítményveszteség póluson névleges áramnál | 1,7 W |
Élettartam
| Paraméter | Érték |
|---|---|
| Mechanikai élettartam (ciklusok száma) | 10000 |
Fedél / Ajtó / Felső elem
| Paraméter | Érték |
|---|---|
| Zárható | Nem |
Telepítés / Szerelés
| Paraméter | Érték |
|---|---|
| Központi elölről szerelésre alkalmas | Nem |
| Elölről szerelésre alkalmas | Nem |
| Padlóra szerelésre alkalmas | Nem |
Felszereltség
| Paraméter | Érték |
|---|---|
| Kiegészítő NC érintkezők száma | 0 |
| Kiegészítő NO érintkezők száma | 0 |
| Kiegészítő váltóérintkezők száma | 0 |
| NC érintkezők száma | 0 |
| NO érintkezők száma | 4 |
| NO/NC érintkezők száma | 0 |
| Opcionális motoros meghajtás | Nem |
| Kiegészítő tartozékok | Nem |
Szabvány
| Paraméter | Érték |
|---|---|
| Szabvány | IEC 60947-3 ; VDE 0660 |
| WEEE európai irányelv | vonatkozik |
Biztonság
| Paraméter | Érték |
|---|---|
| Védelmi fok | IP20 |
Használati feltételek
| Paraméter | Érték |
|---|---|
| Üzemi hőmérséklet | -40…65 °C |
| Szennyeződési fok IEC 60664 / IEC 60947-2 szerint | 3 |
| Tárolási/szállítási hőmérséklet | -50…90 °C |
