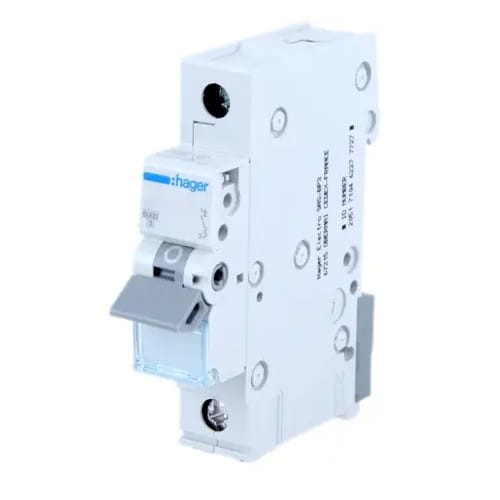

Hager túláramvédő kapcsoló B 20A 1P 6kA

Go to Product feedback

Túláramvédő kapcsoló MCB 1P 20A névleges áramerősséggel és B karakterisztikával. Kapcsolóképesség 6kA, feszültség 230/400V AC. Csavaros kapcsok 1-25mm², méretek 70x83x17,5mm, megfelelőség EN 60898-1.

Go to full description
with VAT without VAT
Price 1 661,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási lehetőségek

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Kioldási karakterisztika B
  • Megszakító típusa túláram
  • Névleges áram [A] 20A
  • Pólusok száma 1P
  • Megszakítóképesség [kA] 6 kA
  • Márka HAGER

Leírás

Hager Túláramvédő Kapcsoló B 20A 1P 6kA

A Hager MBN120E típusú MCB B 20A 1P 6kA túláramvédő kapcsoló, más néven kismegszakító, kulcsszerepet tölt be az elektromos rendszerekben, biztosítva a biztonságot az áramkör megszakításával, amikor az áram meghaladja a megengedett értéket.

Az MBN120E modell védelmet nyújt a túlterhelés és rövidzárlat hatásai ellen 6kA-ig. Késleltetett működést biztosít, hatékony védelmet nyújtva a termikus túlterhelésre nem érzékeny és alacsony indítóáramú berendezések számára.

Az MBN120E kismegszakító felépítése:

  • 1 - működtető kar
  • 2 - zár
  • 3 - álló érintkező és mozgó érintkező
  • 4 - csatlakozó kapcsok
  • 5 - termobimetál kioldó (túlterhelés-védelem)
  • 6 - beállító csavar
  • 7 - elektromágneses kioldó (rövidzárlat-védelem)
  • 8 - ívoltó kamra (az elektromos ív oltására)
Fénykép
Fénykép

SPECIFIKÁCIÓ

ParaméterÉrték
GyártóHAGER
Túláramvédő kapcsoló típusaB
Névleges áram [A]20A
Kapcsolóképesség [kA]6kA
Védett pólusok száma1
Pólusok száma1P
Névleges rövidzárlat-kapcsolóképesség Icn6 kA
Névleges üzemi feszültség Ue230 / 400 V
Névleges frekvencia50 / 60 Hz
Tápfeszültség típusaAC
Névleges szigetelési feszültség Ui500 V
Névleges impulzus-állófeszültség Uimp4000 V
Névleges rövidzárlat-megszakító képesség 230 V 50 Hz6 kA
Névleges üzemi rövidzárlat-megszakító képesség Ics6 kA
Maximális teljesítményveszteség póluson szabvány szerint3 W
Összes teljesítményveszteség névleges áramnál4,5 W
Teljesítményveszteség póluson névleges áramnál2,79 W
Elektromos élettartam (ciklusok száma)4000 x
Mechanikai élettartam (ciklusok száma)20000 x
Húzónyomaték2,8 Nm
Csatlakozás típusacsavaros
Bemeneti / kimeneti kapocs kapacitása merev vezetékhez (huzal)1/25 mm²
Bemeneti / kimeneti kapocs kapacitása hajlékony vezetékhez (sodrott)1/16 mm²
SzabványEN 60898-1
Védelmi fokozatIP20
Méretek70 x 83 x 17,5 mm
További információkfésűsínekkel történő csatlakoztatás lehetséges, kalitkás kapcsok: - huzal max. 25 mm2
