Középső korlát oszlop fi 42,4x1060/1102,4 mm/ 4 üvegfogó

Go to Product feedback

Középső korlát oszlop fi 42,4 mm AISI 304 rozsdamentes acélból 4 üvegfogóval. Magasság 1102,4 mm, 6-10,76 mm vastag üveglapokat kezel.

Go to full description
with VAT without VAT
Price 17 491,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Availability:
Ideiglenesen nem elérhető
Unavailable

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

Középső korlát oszlop fi 42,4 mm rozsdamentes acél – 4 üvegfogó

Középső oszlop rozsdamentes AISI 304 acélból négy üvegfogóval — kész szerelési készlet üvegkorlátak építéséhez. Fi 42,4 mm átmérőjű és 2 mm falvastagságú csőből készült, magas mechanikai szilárdságot és korrózióállóságot biztosít. A szatén felületkezelés esztétikus, modern megjelenést ad, amely tökéletesen illeszkedik mind a belső, mind a külső terekbe.

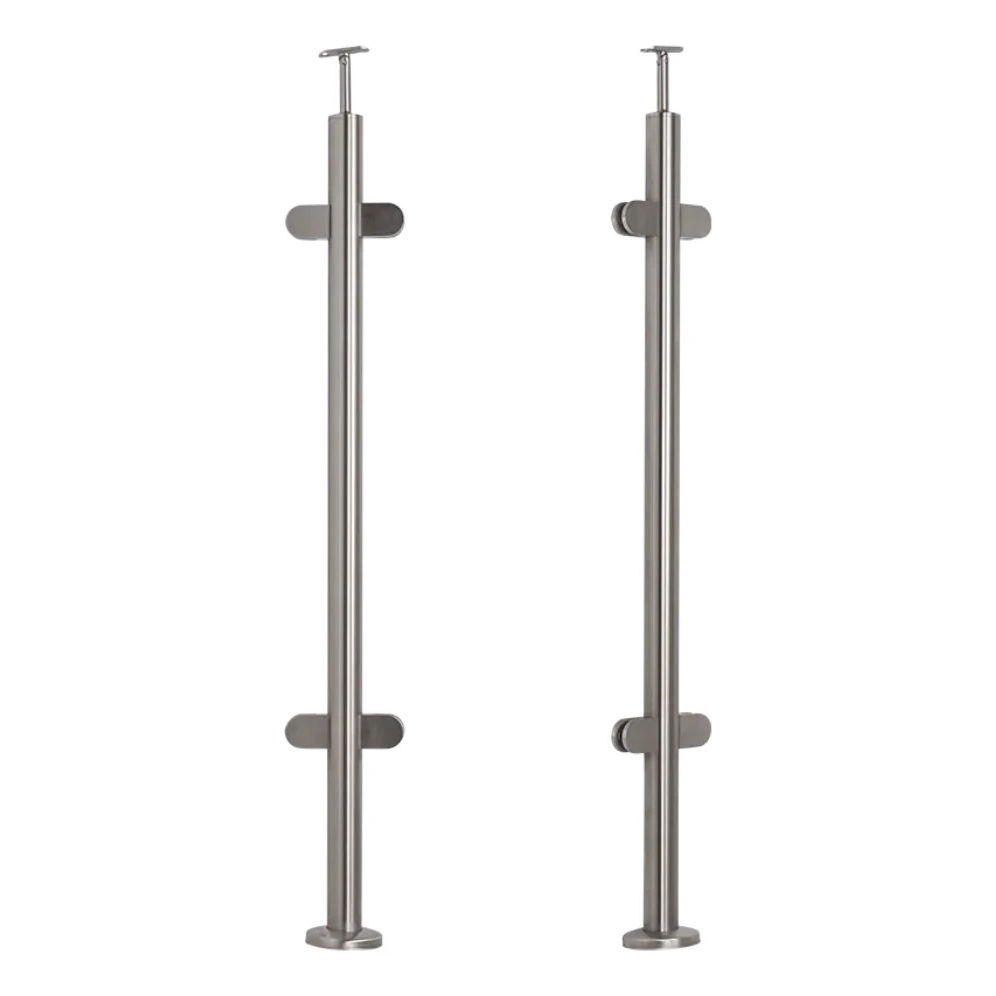

Középső korlát oszlop rozsdamentes acélból – két változat nézete
Középső korlát oszlop rozsdamentes acélból – két változat nézete

Az univerzális konstrukció lehetővé teszi a használatot erkély és lépcsőkorlátokban. A korlát támasz nincs tartósan ragasztva — szereléshez rozsdamentes acélhoz való anaerob ragasztó szolgál. Ez a megoldás megkönnyíti a telepítést, lehetővé teszi az oszlop pozíciójának szabad beállítását az építkezés körülményeihez, és szükség esetén lehetővé teszi az oszlop rövidítését a gyári rögzítés sérülése nélkül. A teljes magasság a korláttal együtt 1102,4 mm, ami megfelel a korláttok biztonsági szabványainak.

A készletben teljes gumitömítések találhatók 8 mm vastag üveglaphoz. A fogók 6-tól 10,76 mm-ig terjedő vastagságú üveglapokat kezelnek — 8 mm-től eltérő üveglap használata esetén a megfelelő méretű gumitömítéseket kell kiválasztani.

Készlet tartalma

  • Középső oszlop rozsdamentes acélból fi 42,4 mm
  • Üvegfogók — 4 darab
  • Oszlop összekötő (korlát támasz)
  • Alapzat takaró (rozetta)
  • Gumitömítések készlete üveglaphoz 8 mm

Oszlop méretei

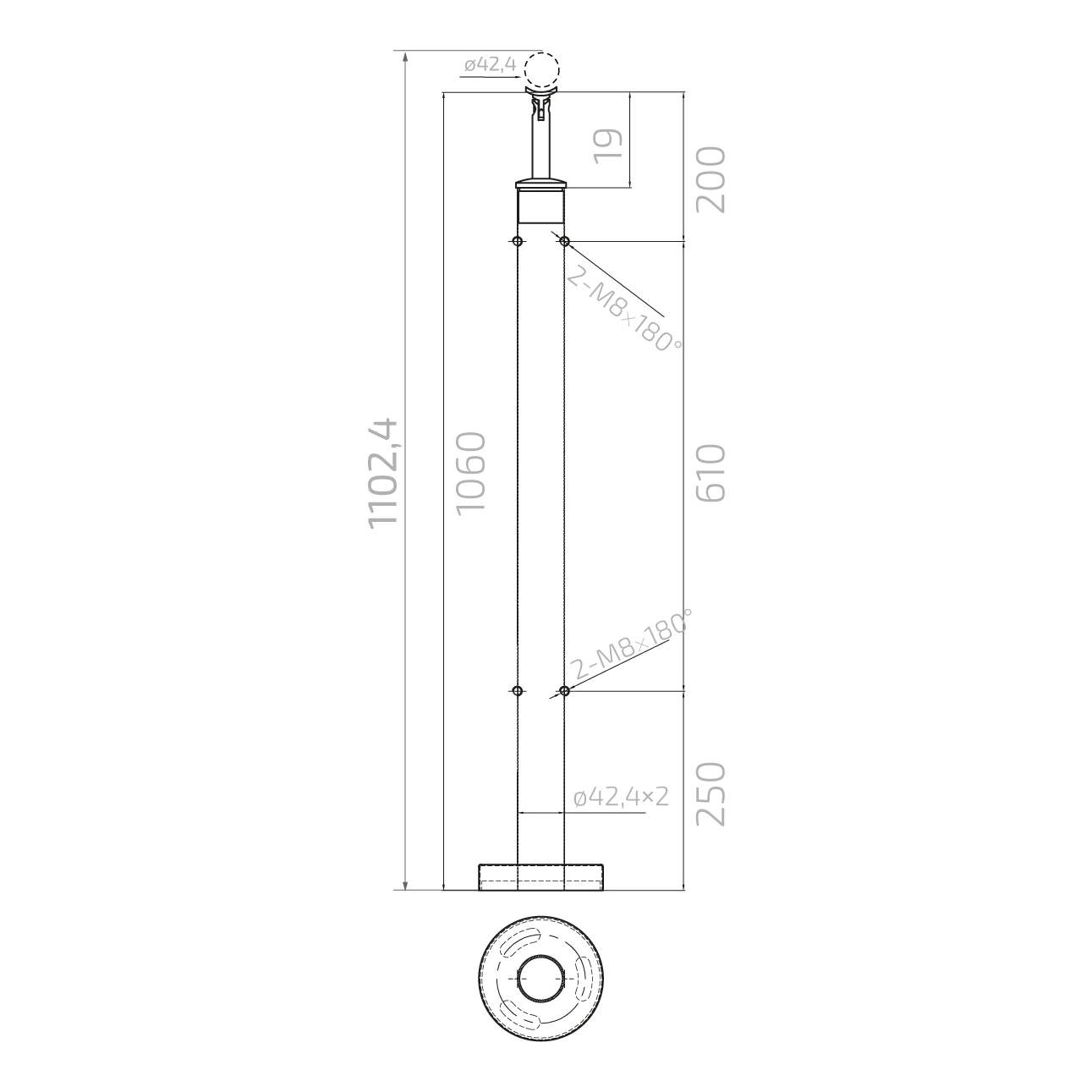

Szétszerelt oszlop nézete a komponensek és szerelési méretek jelölésével
Szétszerelt oszlop nézete a komponensek és szerelési méretek jelölésével
  • Oszlop cső magassága: 1060 mm
  • Teljes magasság korlát támasszal: 1102,4 mm
  • Cső átmérője: fi 42,4 mm
  • Cső falvastagsága: 2 mm
  • Távolság az alapzattól az alsó fogókig: 250 mm
  • Távolság a fogópárok között: 610 mm
  • Távolság a felső fogóktól a cső tetejéig: 200 mm
  • Szerelőnyílások: 2× M8 180°-ban elhelyezve
  • Súly: 3,64 kg

Üvegfogó méretei

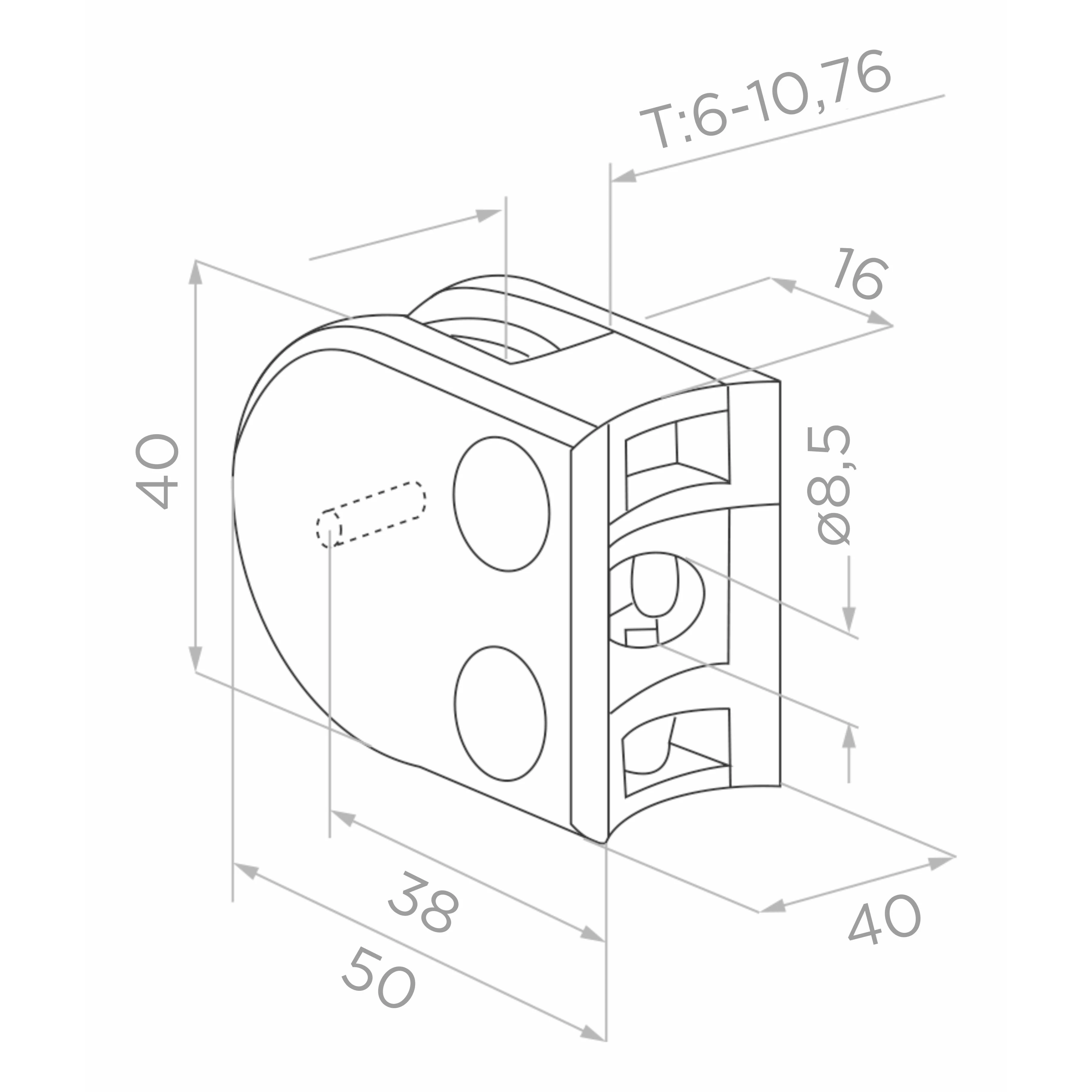

Üvegfogó méretrajza a méretekkel és az üveglap vastagság tartományával
Üvegfogó méretrajza a méretekkel és az üveglap vastagság tartományával
  • Fogó méretei: 50 × 40 × 40 mm (h. × sz. × mag.)
  • Üveg beültetési mélység: 38 mm
  • Szerelőnyílás átmérője: fi 8,5 mm
  • Üvegvastagság tartomány: 6–10,76 mm

Korlát támasz méretei

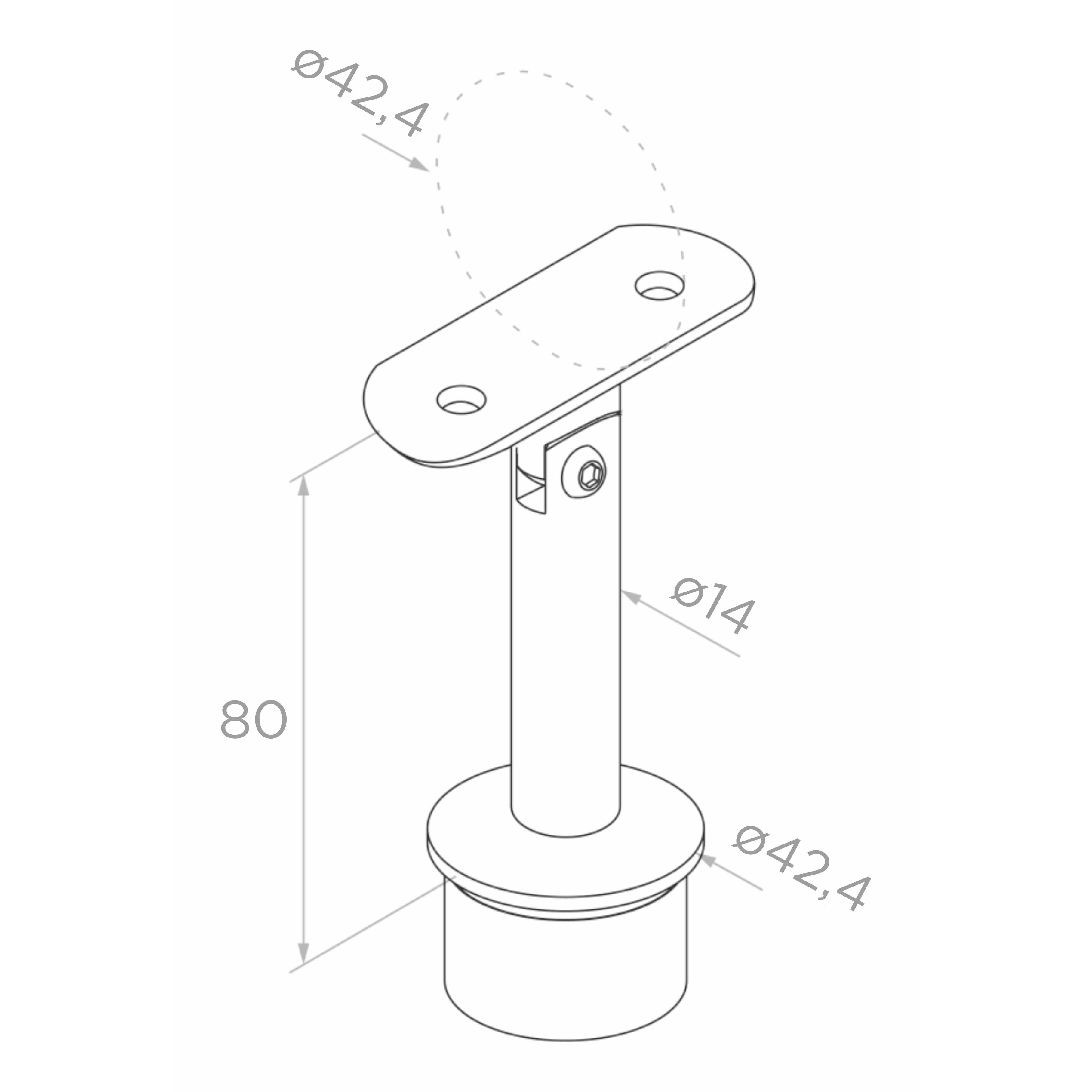

Korlát támasz méretrajza a dőlésszög állítással
Korlát támasz méretrajza a dőlésszög állítással
  • Támasz magassága: 80 mm
  • Csap átmérője: fi 14 mm
  • Alapzat átmérője (csőbe illesztés): fi 42,4 mm
  • Korlát illeszkedés: fi 42,4 mm
  • Állítható dőlésszögű rögzítőlemez

Alapzat takaró méretei

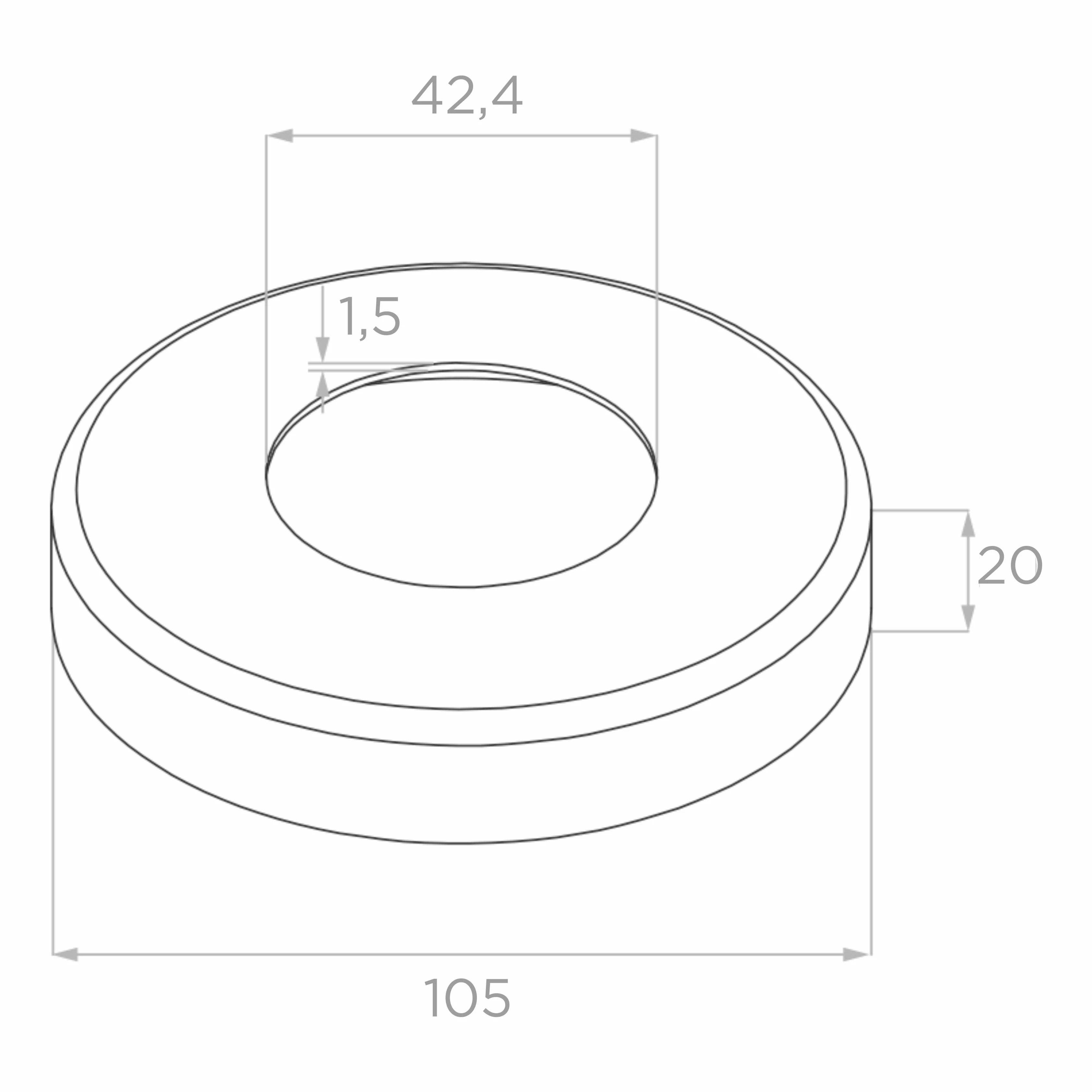

Az oszlop alapzatát takaró rozetta méretrajza
Az oszlop alapzatát takaró rozetta méretrajza
  • Külső átmérő: 105 mm
  • Belső átmérő (nyílás): fi 42,4 mm
  • Magasság: 20 mm
  • Anyagvastagság: 1,5 mm

Készlet elemei részletesen

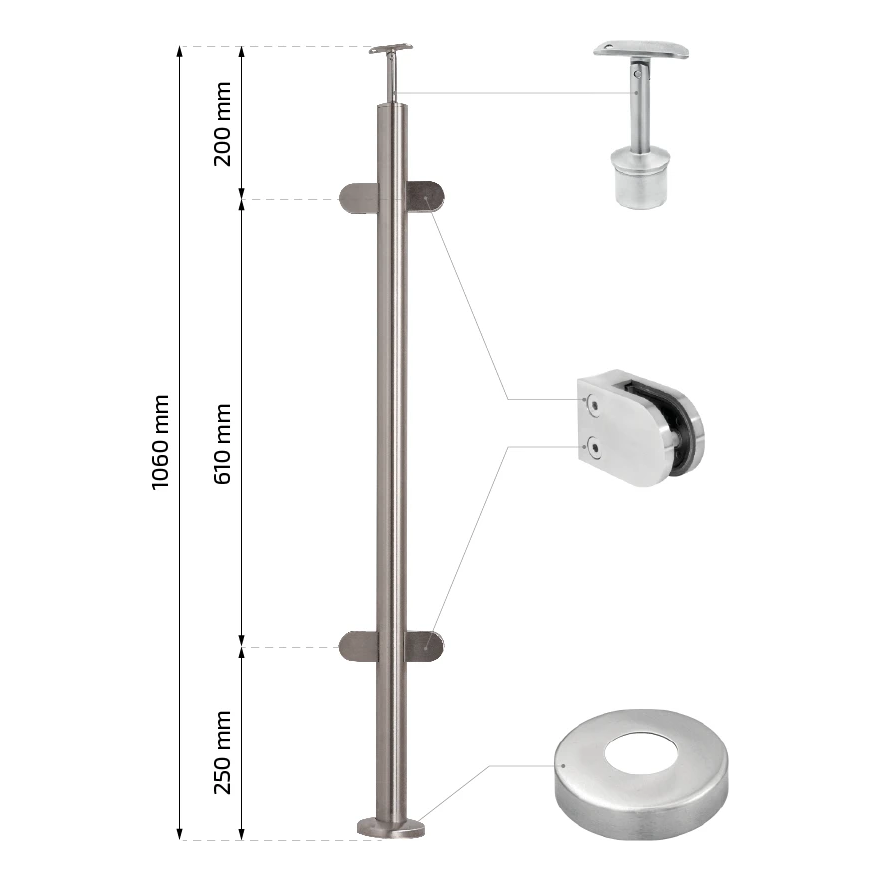

Készlet elemei: üvegfogó, üveglap alatti gumik, korlát támasz, alapzat takaró
Készlet elemei: üvegfogó, üveglap alatti gumik, korlát támasz, alapzat takaró

A készlet tartalmazza az összes szükséges elemet a középső oszlop szereléshez üvegkorlátnál. Az üvegfogók gumi tömítésekkel vannak felszerelve, amelyek megvédik az üveget a sérüléstől és biztos rögzítést biztosítanak. A korlát támasz állítható dőlésszöggel könnyű illesztést tesz lehetővé a korlát vonalához — mind egyenes korlátokban, mind lépcsőfutásokon. Az alapzat takaró 105 mm átmérővel esztétikusan eltakarja az oszlop padlóba való rögzítésének helyét.

Anyag specifikáció

  • Anyag: rozsdamentes acél AISI 304
  • Felületkezelés: szatén (csiszolt)
  • Korrózióállóság — belső és külső használatra alkalmas
  • EAN: 5903313202206
