Középső rögzítő H25 L50 - nyers földelő csappal
termék nem elérhető
kívánságlistára
Leírás

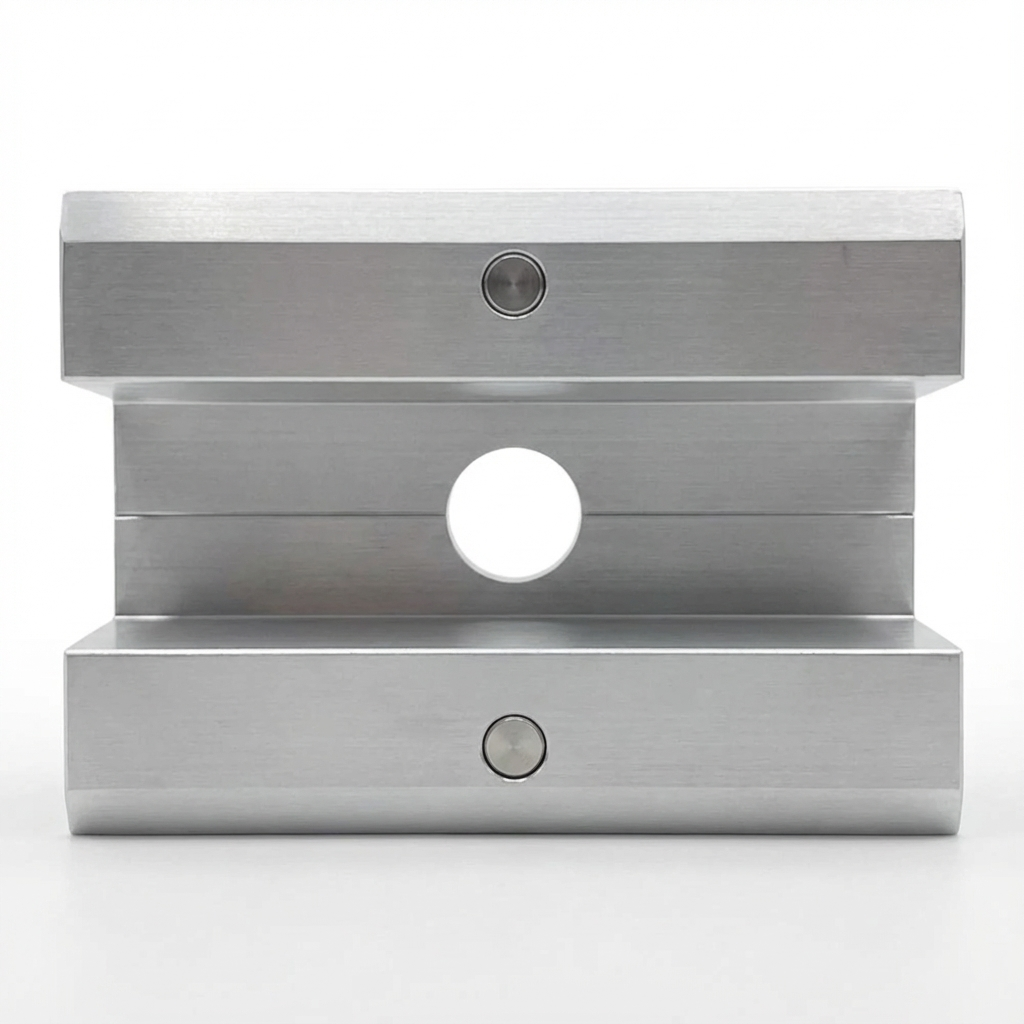

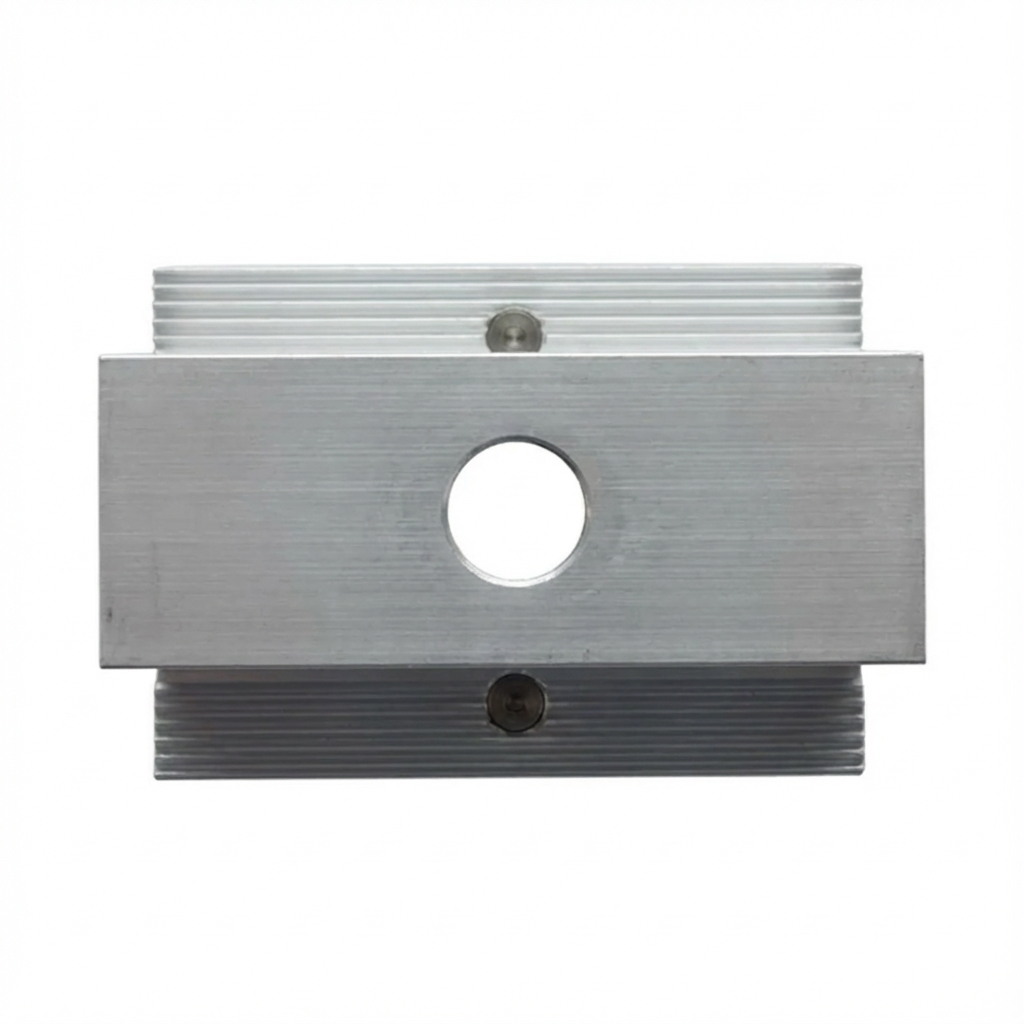

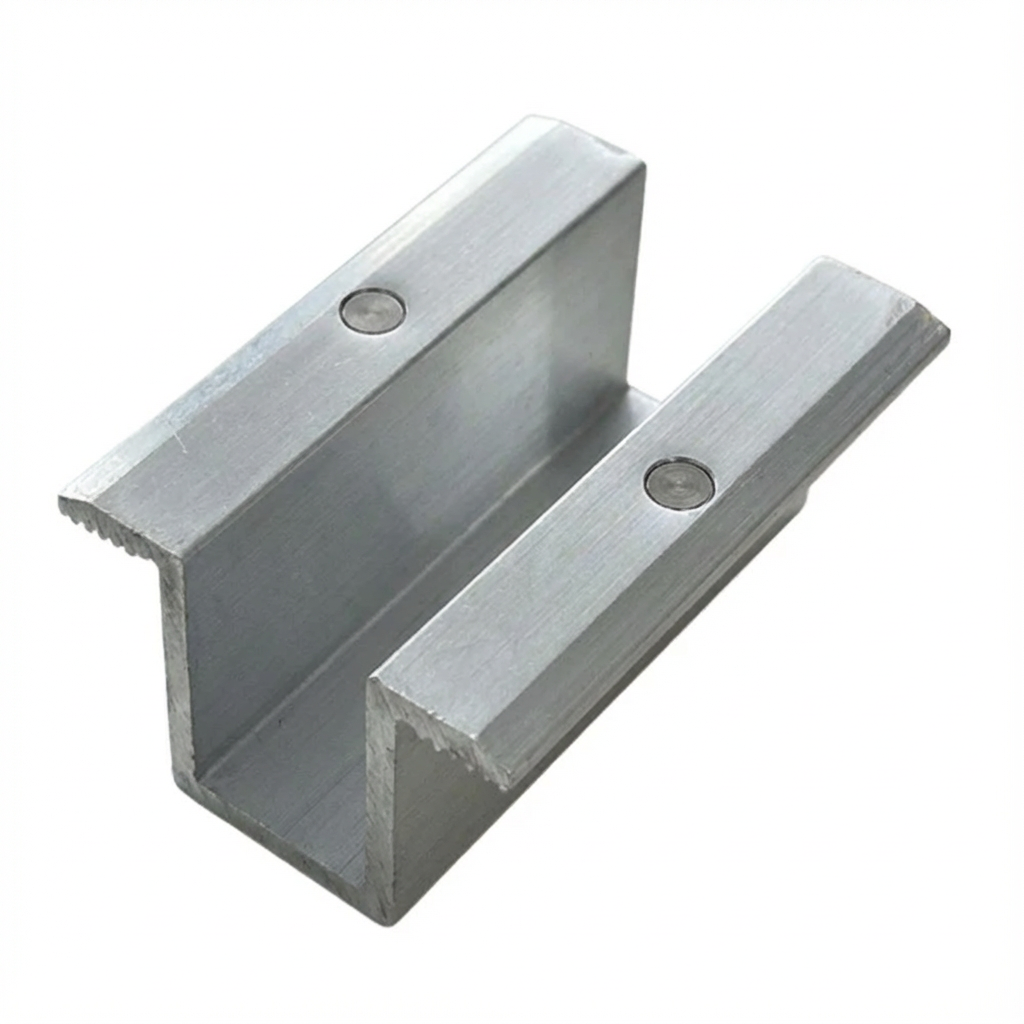

Középső szorítóbilincs L50 H25 - magas - nyers földelő csappal
A középső szorítóbilincs H25 földelő csappal professzionális szerelési elem, amely 30 mm-től felfelé terjedő keretmagasságú fotovoltaikus modulok rögzítésére szolgál. Kiváló minőségű 6063-T66 alumíniumötvözetből készült, tartós és biztonságos rögzítést biztosít a napelemek tartószerkezeten történő felszereléséhez. Az elem felülete nyers marad, további védőbevonatok nélkül, ami precíz és megbízható potenciálkiegyenlítést tesz lehetővé a rendszer elemei között.
Ennek a bilincsnek a megkülönböztető jellemzője a két integrált földelő csap – mindkét oldalon egy-egy –, amelyek gyors és hatékony potenciálkiegyenlítést tesznek lehetővé a szomszédos fotovoltaikus modulok között azáltal, hogy a meghúzás során átszúrják azok eloxált rétegét. Ez a megoldás nemcsak megkönnyíti a szerelést azáltal, hogy megszünteti a külön földelő alátétek használatának szükségességét, hanem jelentősen lerövidíti a telepítési időt is, miközben magas szintű biztonságot és hatékonyságot garantál az egész rendszer számára.
Ez egy innovatív megoldás, amely támogatja a villámvédelmi és túlfeszültség-védelmi rendszereket, különösen hasznos fotovoltaikus rendszerekben.

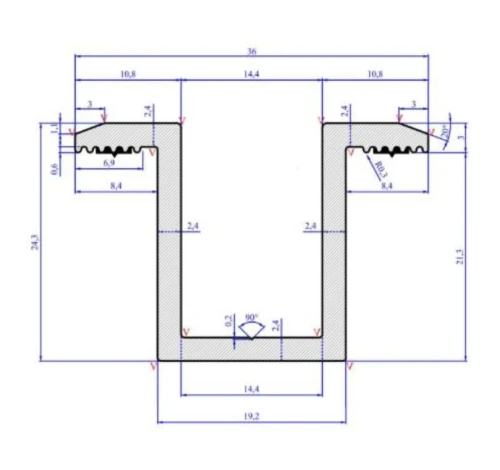

Műszaki adatok
- Modul keretmagasság: 30 mm-től felfelé
- Teljes szélesség: 36 mm
- Teljes magasság: 24,3 mm
- Teljes hossz: 50 mm
- Belső csatorna szélesség: 14,4 mm
- Szerelőnyílás átmérő: 9 mm (M8)
- Anyag: alumínium 6063-T66
- Felületkezelés: nyers alumínium
- Ajánlott meghúzási nyomaték: a pontos értéket mindig a modul gyártójának specifikációjában kell ellenőrizni
- Használt csavarok: M8
Alkalmazás A középső szorítóbilincs fontos rögzítőelem napelemes modulok telepítéséhez – két szomszédos panel összekapcsolására és alumínium profilhoz való rögzítésére szolgál. A termék lapos és ferde tetőkön történő napelemes modulok szerelésére készült. Használjon középső bilincseket a sorban lévő szomszédos panelek között. A szélső panelek (sorok végein) rögzítéséhez oldalsó bilincseket kell használni.
Kompatibilitás
- Hatlapfejű csavarokhoz alkalmas alumínium profilok
- T-típusú csavarokhoz való alumínium profilok
- Trapéz profilok trapézlemez tetőkhöz
Előnyök
- Kiváló minőségű anyag – 6063-T66 alumíniumból készült, nagy ellenállóképességgel rendelkezik az időjárási viszonyokkal szemben.
- Tartósság – a kiváló kivitelezési minőség garantálja a fotovoltaikus panelek szerkezetének tartós rögzítését.
- Korrózióállóság – ellenáll a külső tényezők hatásának és a korróziónak.
- Mechanikai szilárdság – ellenáll az ütéseknek és mechanikai sérüléseknek.
- Biztos vezetőképesség – a speciálisan tervezett csapok átszúrják a panelek eloxált bevonatát, biztonságos potenciálkiegyenlítést biztosítva földelő alátétek használata nélkül.
- Potenciálkiegyenlítés – biztosítja a vezetőképesség folytonosságát a modulok és a tartószerkezet között.
- Bordázott felület – a fogazott szorítóélek biztos fogást biztosítanak és megakadályozzák a panelek elcsúszását.
Szerelési útmutató
- Szerelje fel a bilincsot a szerelősínre csúszóanya és M8 csavar segítségével.
- Helyezze a két szomszédos fotovoltaikus panelt a bilincs területére, ügyelve arra, hogy a földelő csapok érintkezzenek mindkét modul keretével.
- Húzza meg a csavart – ellenőrizze a panel gyártójának specifikációját – ez határozza meg az optimális meghúzási erőt.
Csomag tartalma Középső szorítóbilincs H25 földelő csappal. Figyelem: a csavarokat, anyákat és csúszóanyákat külön kell megvásárolni.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Műszaki adatok
| Bilincs típusa | Középső |
| Panel vastagság [mm] | 30-45 |
| Szín | Ezüst |
| Földelőcsap | Igen |
| Kiegészítő tartozékok | Tartozék nélkül |
