Kozza KB5100 – komplett francia erkély alumíniumból H1100 mm, üveg 10–11,52 mm, matt eloxálás

Go to Product feedback

Kozza KB5100 francia erkély eloxált alumíniumból, matt eloxálás. Magasság 1100 mm, 10-11,52 mm üvegekhez. Maximális üvegméretek 1000x1100 mm. Sík rendszer ablakra szereléshez. Súly 4,8 kg.

Go to full description
with VAT without VAT
Price 48 564,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] balustrady-caloszklane #128

  • Anyag Alumínium

Leírás

Kozza KB5100 – komplett francia erkély alumíniumból H1100 mm, üveg 10–11,52 mm, matt eloxálás

Kozza KB5100 – komplett francia erkély, alumínium profil oldalnézete
Kozza KB5100 – komplett francia erkély, alumínium profil oldalnézete

A Kozza KB5100 francia erkély egy komplett alumínium profil készlet sík rendszerben, közvetlenül az ablakkeretre történő szerelésre tervezve. Minimalista konstrukciójának és matt felületkezelésének (eloxálás) köszönhetően a szerelő cégek modern, esztétikus védelmet kínálhatnak ügyfeleiknek a nyitott ablakhoz — anélkül, hogy beavatkoznának az épület homlokzatába.

A rendszer 10-től 11,52 mm-ig terjedő vastagságú üvegeket kezel, maximális 1000 × 1100 mm (szél. × mag.) méretekben. A nagy üvegfelület maximális természetes fényt enged be a belső térbe, a szél- és terhelésállóságot igazoló vizsgálatok pedig hosszú évekig tartó, biztonságos használatot garantálnak.

Gyors szerelés bonyodalmak nélkül

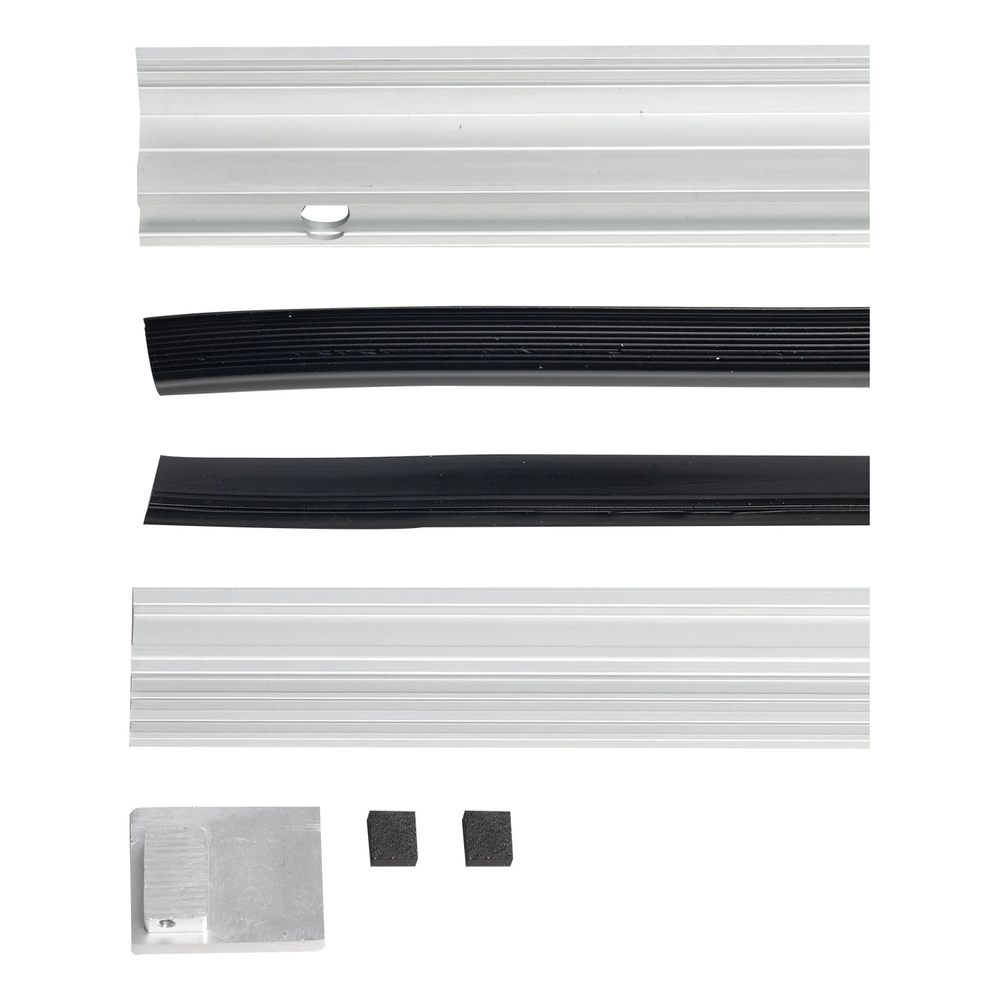

Kozza KB5100 – készlet összetevői: fő profil, gumi tömítés, üvegtömítés, takaróléc, végzáró és alátétek
Kozza KB5100 – készlet összetevői: fő profil, gumi tömítés, üvegtömítés, takaróléc, végzáró és alátétek

A profilok precízen előfúrt lyukakkal érkeznek, ami jelentősen lerövidíti a szerelési időt. A kész elemek megszüntetik a további fúrás és megmunkálás szükségességét az építkezésen — elegendőek a standard szerelő eszközök.

Készlet tartalma:

  • 2 alumínium profil előfúrt lyukakkal
  • 2 takaróléc (fedőléc)
  • 1 üvegtömítés
  • 2 végzáró
  • 2 távolságtartó alátét

Szerelési útmutató — lépésről lépésre

Az alábbi képek az összeszerelés egymás utáni lépéseit mutatják: az alkatrészek elhelyezésétől a tömítés profilba való becsúsztatásáig (a zöld jelölők a rögzítési pontokat mutatják), egészen a kész, összeszerelt készletig.

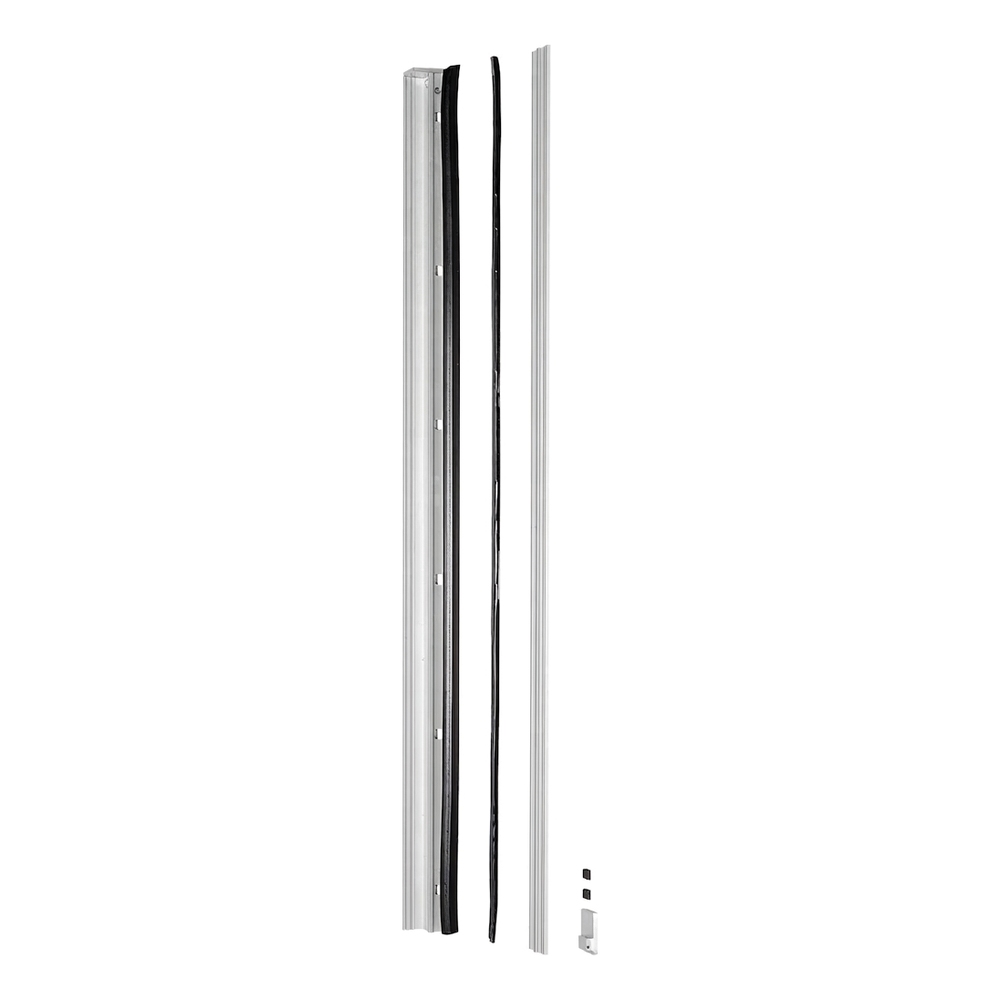

1. lépés – szétszerelt alkatrészek: profil, tömítés és takaróléc
1. lépés – szétszerelt alkatrészek: profil, tömítés és takaróléc

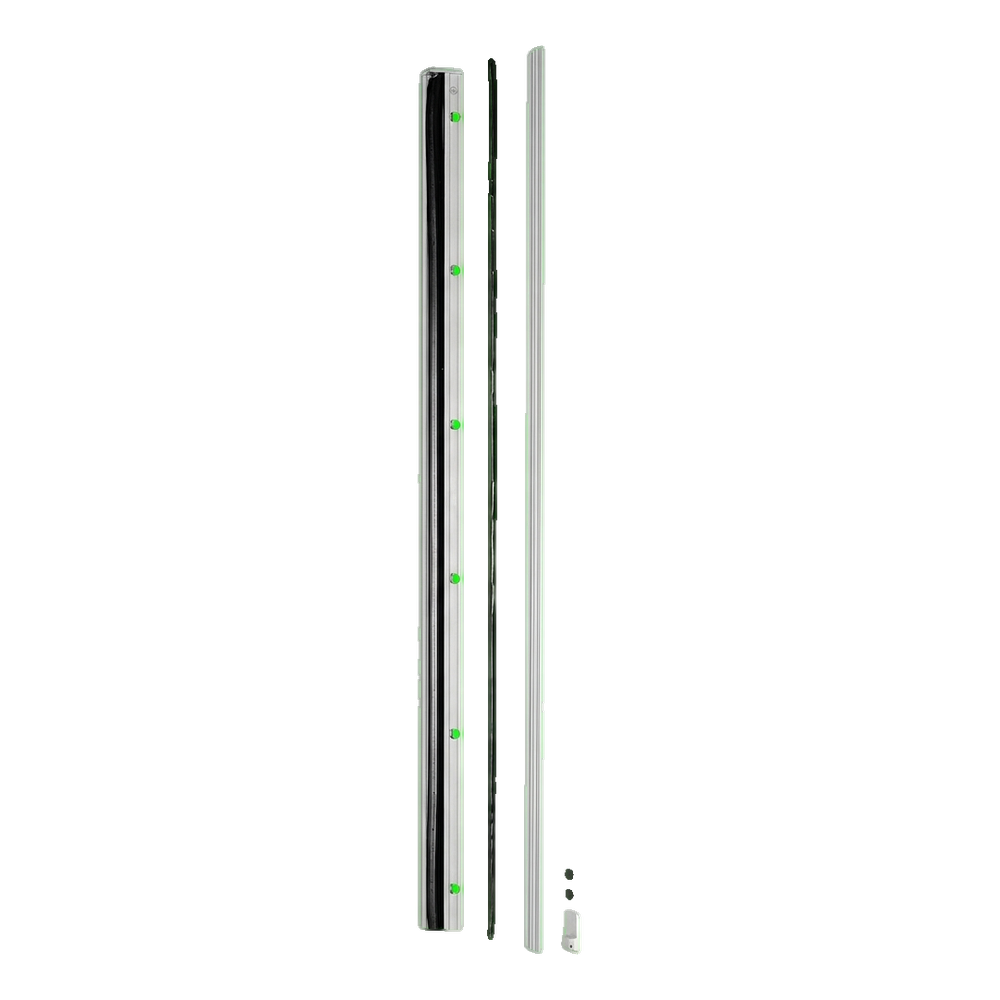

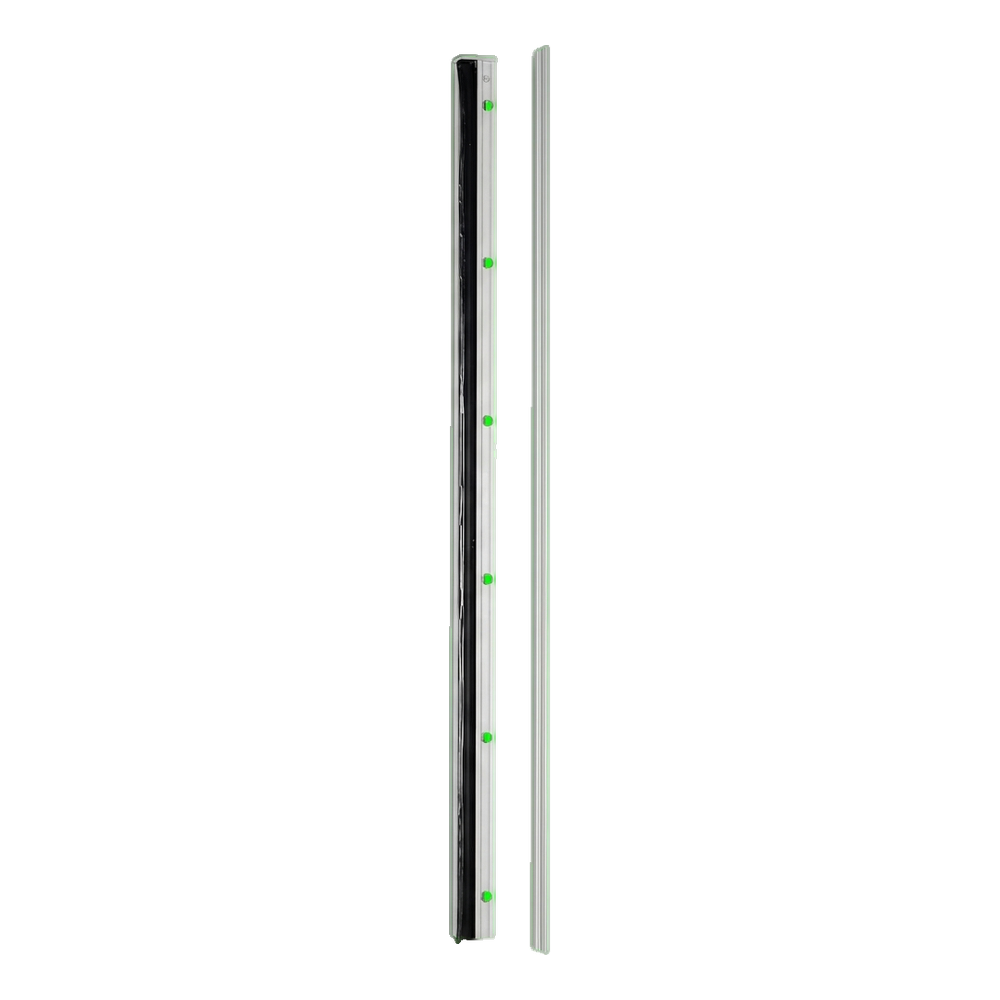

2. lépés – tömítés becsúsztatva a profilba, zöld jelölők mutatják a rögzítési pontokat
2. lépés – tömítés becsúsztatva a profilba, zöld jelölők mutatják a rögzítési pontokat

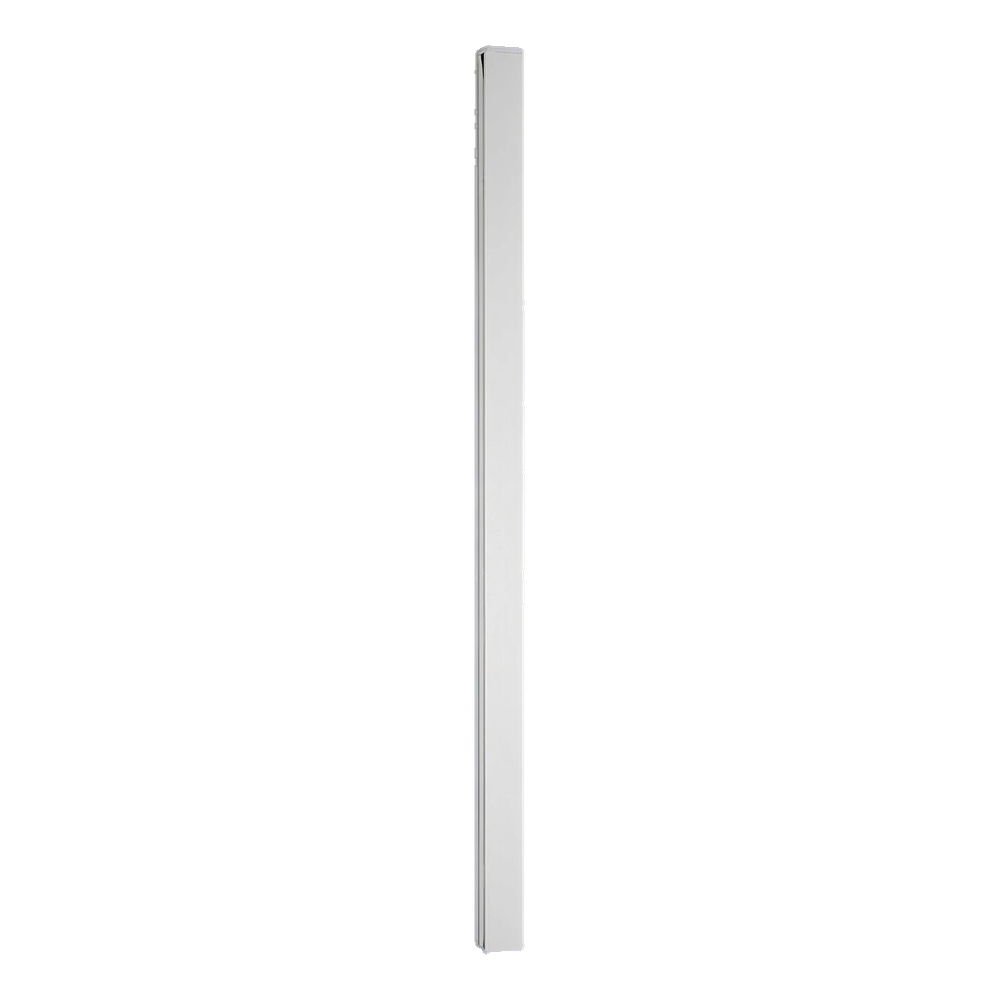

3. lépés – profil összeszerelve takaróléccel, kész az ablakra szereléshez
3. lépés – profil összeszerelve takaróléccel, kész az ablakra szereléshez

Műszaki specifikáció

  • Gyártó: Kozza
  • Sorozat: KB5100
  • Rendszer: sík
  • Rögzítés: ablakra
  • Anyag: eloxált alumínium
  • Felületkezelés: matt eloxálás
  • Kezelhető üvegvastagság: 10–11,52 mm
  • Maximális üvegszélesség: 1000 mm
  • Maximális üvegmagasság (H): 1100 mm
  • Profilmagasság: H + 15 mm (kb. 1115 mm)
  • Profiltúlnyúlás az üveg fölött (felül): 6,5 mm
  • Profiltúlnyúlás az üveg alatt (alul): 8,5 mm
  • Készlet súlya: 4,8 kg
  • EAN: 5903313207454

Szerelési méretek

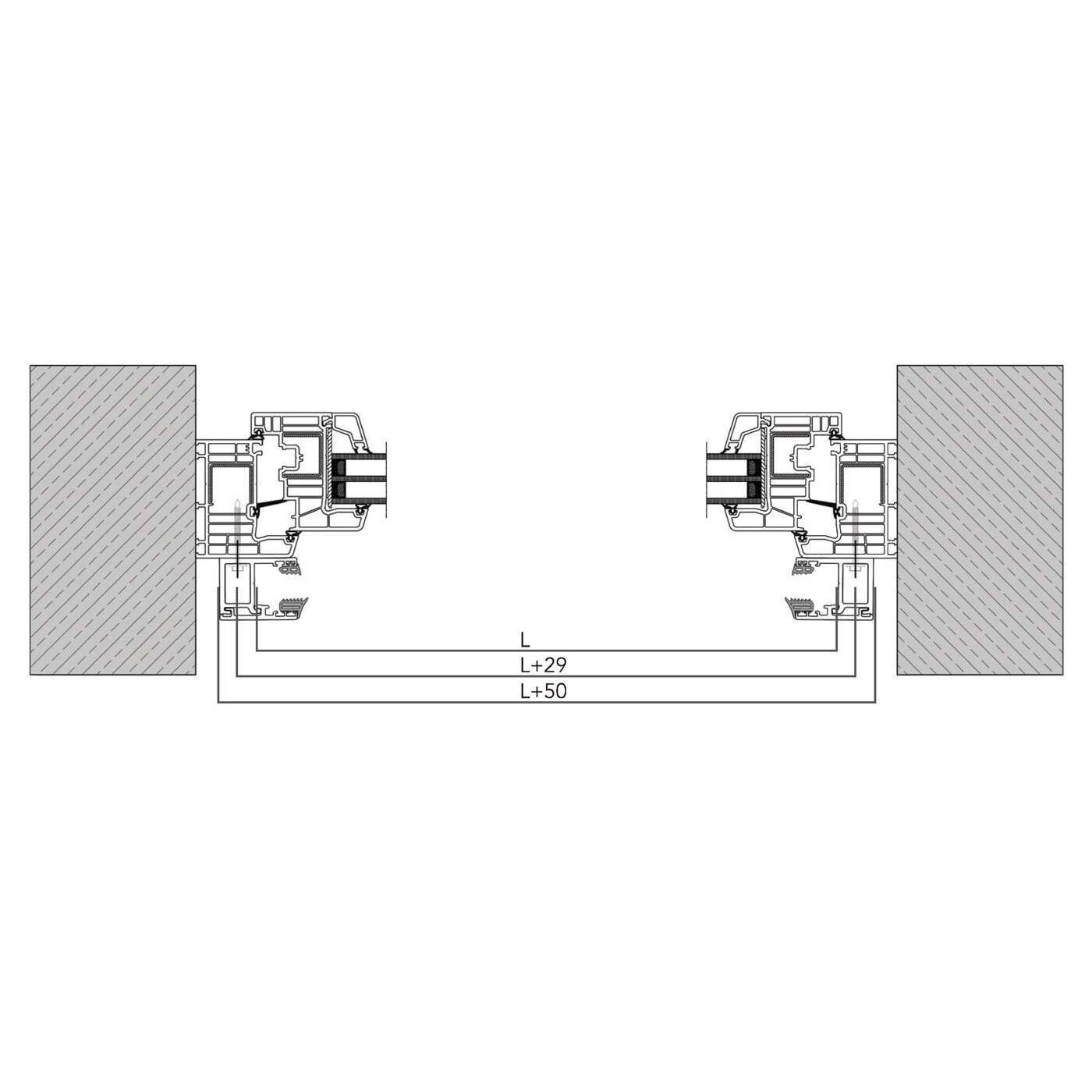

Vízszintes metszet – L, L+29 és L+50 méretek a tokzatban lévő oldalsó profilok között
Vízszintes metszet – L, L+29 és L+50 méretek a tokzatban lévő oldalsó profilok között

Az alábbi metszeti rajzon három kulcsfontosságú, az üveg szélességétől (L) függő méret látható:

  • L — üvegszélesség (távolság a profilok belső élei között)
  • L + 29 mm — szerelőcsavarok tengelyeinek távolsága
  • L + 50 mm — a profilrendszer teljes külső szélessége

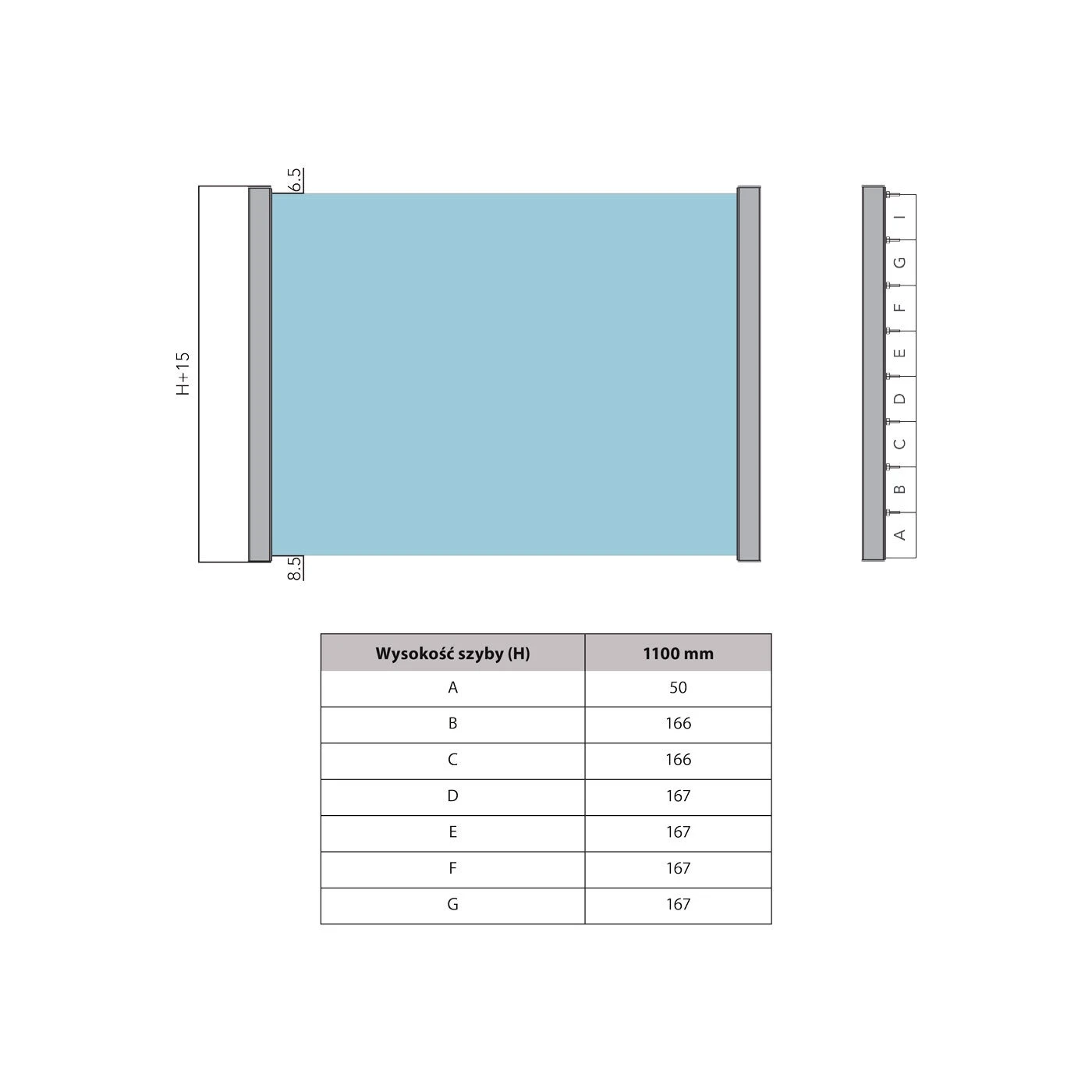

Rögzítési pontok elhelyezése (H = 1100 mm üveghez)

Az alábbi táblázat a profil egymást követő rögzítési pontjai közötti távolságokat mutatja (alulról, A szegmenstől felfelé). Minden érték mm-ben:

Rögzítési pontok távolsága H = 1100 mm üveghez

Üvegmagasság (H)1100 mm
A50
B166
C166
D167
E167
F167
G167

Szerelési metszet — ablakhoz rögzítés részlete

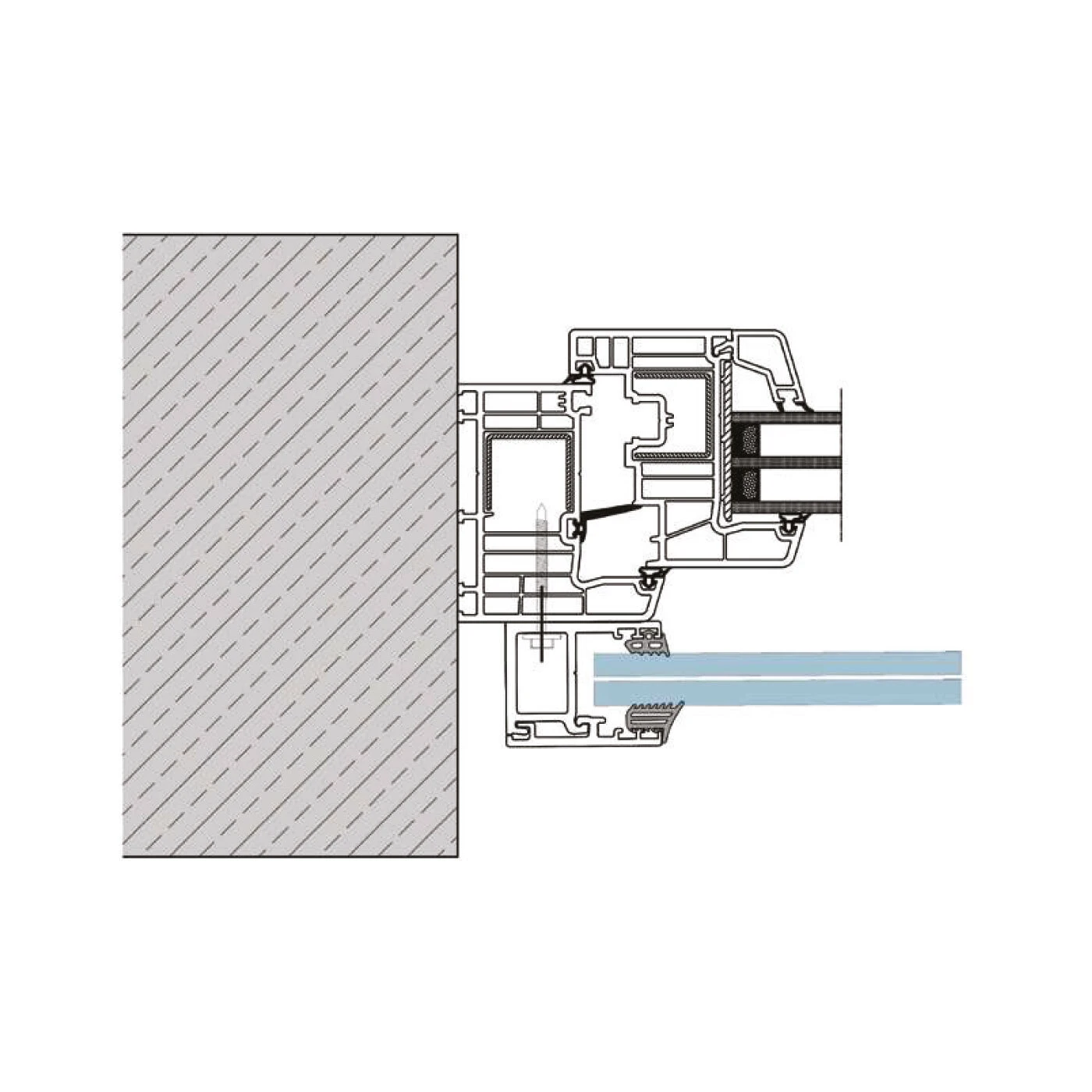

Műszaki metszet – KB5100 profil rögzítése az ablakkerethez és falhoz
Műszaki metszet – KB5100 profil rögzítése az ablakkerethez és falhoz

A metszeti rajz az alumínium profil ablakkerethez és tokzathoz való csatlakozásának részletét mutatja. A profil közvetlenül az ablakhoz rögzül — a falszerkezet módosítása nélkül. A rendszer esztétikus külső felületet biztosít a takarólécek és az üvegtömítés révén.

Alkalmazás

A KB5100 francia erkély ideálisan megfelel:

  • Többlakásos épületekben magasabb szinteken — védi a nyitható erkélyajtókat
  • Modern családi házakban — mint minimalista homlokzati elem
  • Régebbi épületek korszerűsítésekor és felújításakor — a szerelés nem befolyásolja a falszerkezetet
  • Mindenhol, ahol számít a maximális belső megvilágítás hagyományos erkély nélkül

Végeredmény — megvalósítások

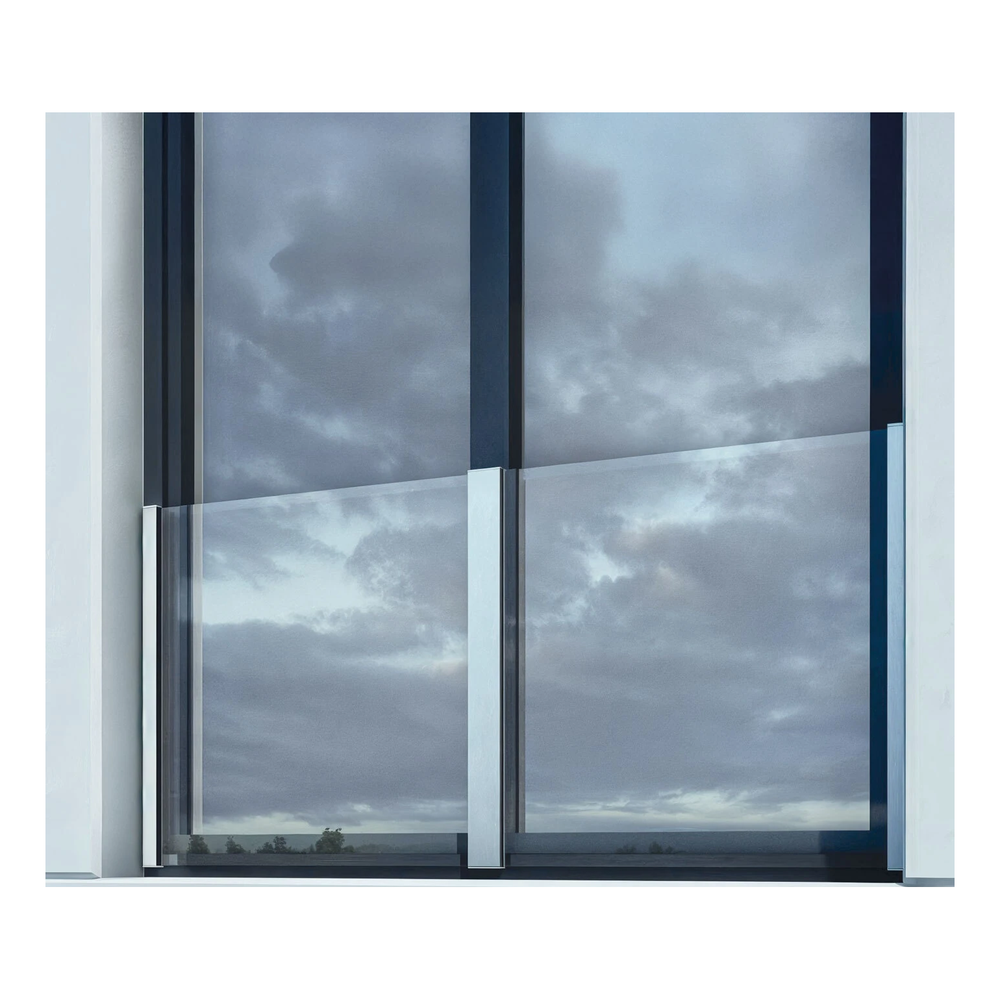

Kozza KB5100 – francia erkély kétszárnyú ablakra szerelve, belső nézet
Kozza KB5100 – francia erkély kétszárnyú ablakra szerelve, belső nézet

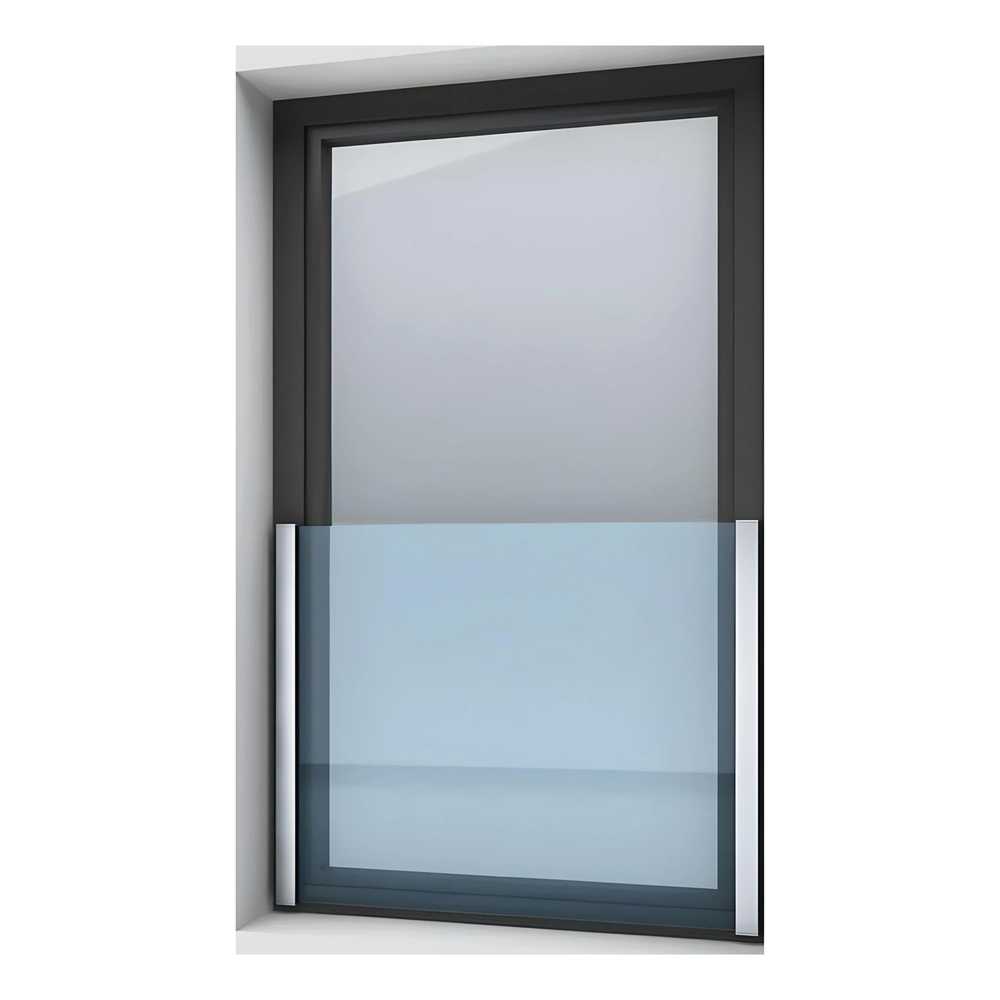

Kozza KB5100 – francia erkély sötét egyszárnyú ablakon, perspektív nézet
Kozza KB5100 – francia erkély sötét egyszárnyú ablakon, perspektív nézet

A matt, eloxált alumínium harmonikusan illeszkedik mind a világos, mind a sötét ablakkeretekhez, elegáns, modern karaktert kölcsönözve a homlokzatnak.
