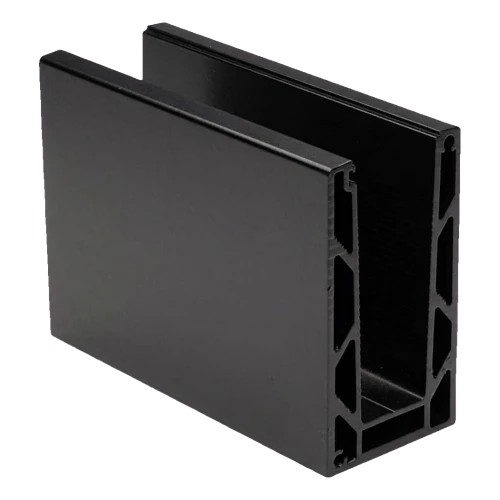

Kozza KE 100 – U profil teljes üvegű korlátokhoz 5000 mm fekete, felülről történő rögzítéssel

Go to Product feedback

Kozza KE 100 U profil teljes üvegű korlátokhoz, alumínium EN AW 6063, fekete. Hosszúság 5000 mm, szélesség 60 mm, magasság 110 mm. Üveg 12-21,52 mm. Felülről történő rögzítés, lapos rendszer. Tömeg 23 kg.

Go to full description
with VAT without VAT
Price 165 698,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] balustrady-caloszklane #128

  • Tartozék típusa U profil
  • Anyag Alumínium

Leírás

Kozza KE 100 – U profil teljes üvegű korlátokhoz 5000 mm fekete, felülről történő rögzítéssel

A Kozza KE 100 sorozat kamrás U profilja teljes üvegű korlátokhoz az építészek elvárásainak megfelelően kialakított megoldás, professzionális kivitelezésekhez — a lakóterektől a kereskedelmi létesítményekig, például szállodákig és bevásárlóközpontokig. Felülről szerelhető (lapos rendszer), esztétikus és biztonságos módot nyújt a 12–21,52 mm vastagságú edzett üveg rögzítésére látható rögzítőelemek nélkül.

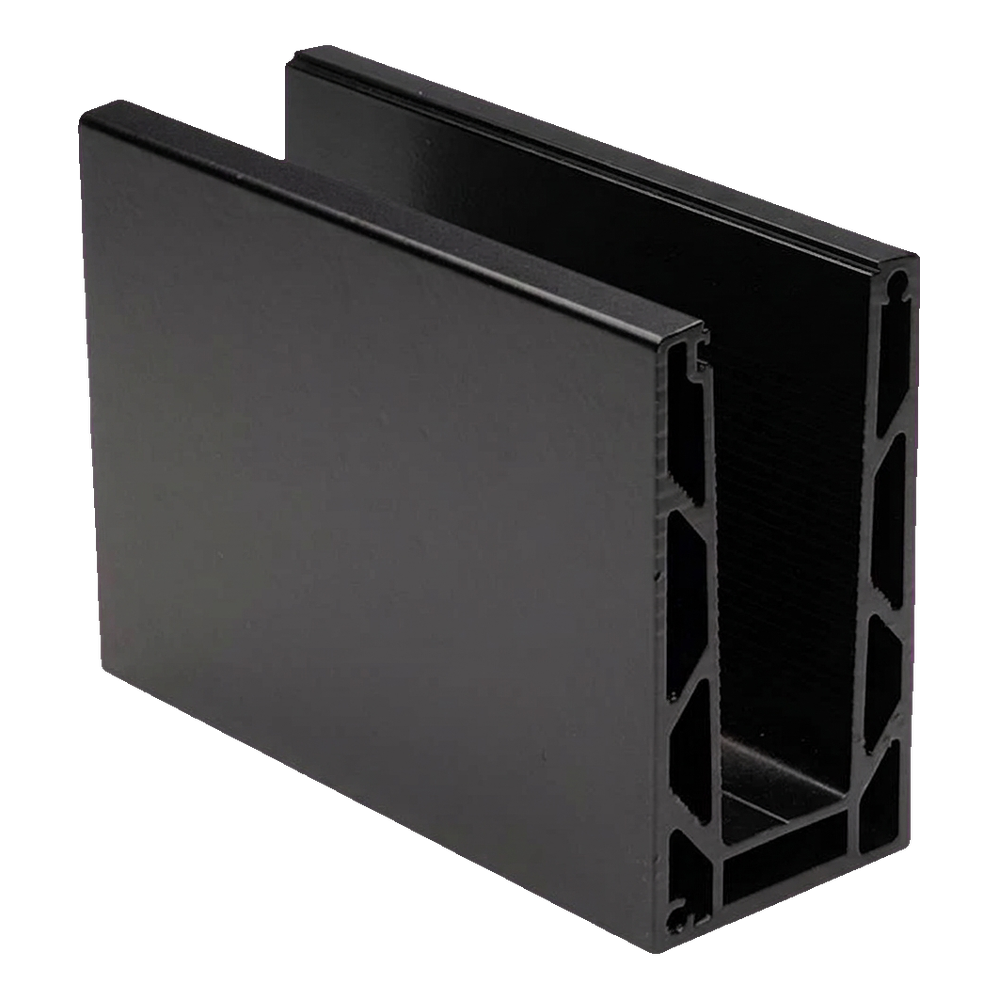

Kozza KE 100 fekete alumínium U profil – perspektivikus nézet
Kozza KE 100 fekete alumínium U profil – perspektivikus nézet

Az 5000 mm hosszú profilt gyárilag kialakított 17 szerelőfurattal szállítjuk (Ø 12 mm, Ø 29 mm süllyesztéssel), 300 mm távolságban elosztva — ez jelentősen felgyorsítja a helyszíni szerelést. A fekete, porszórt felület modern, minimalista karaktert kölcsönöz a korlátnak, tökéletesen illeszkedik a sötét ablakkeretekhez és a belső terek kiegészítő elemeihez.

A profil műszaki paraméterei

  • Sorozat: KE 100
  • A profil hossza: 5000 mm
  • Külső szélesség: 60 mm
  • Magasság: 110 mm
  • Belső csatorna szélessége: 30 mm
  • Az alap magassága: 15 mm
  • Üvegvastagság-tartomány: 12–21,52 mm
  • Az üveg maximális magassága: 120 cm
  • Szerelési rendszer: lapos, felülről történő rögzítés
  • Anyag: EN AW 6063 alumínium
  • Szín: fekete (porszórt)
  • Tömeg: 23 kg
  • EAN: 5903313208277

Kompatibilitás az üvegvastagságokkal

A KE 100 profil háromféle üvegvastagság-tartományt támogat, így a megoldás a projekt követelményeihez és az érvényes biztonsági szabványokhoz igazítható:

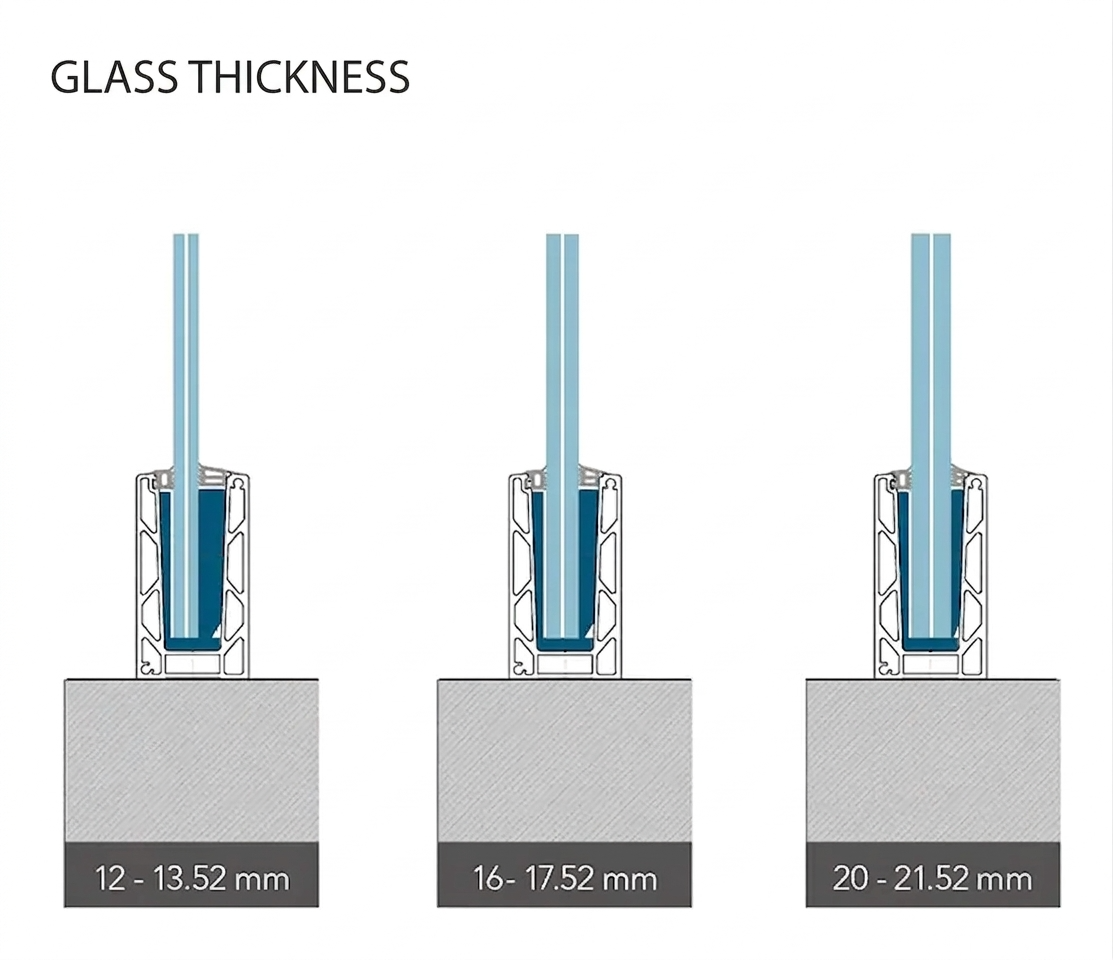

Kompatibilis üvegvastagságok: 12-13.52 mm, 16-17.52 mm, 20-21.52 mm
Kompatibilis üvegvastagságok: 12-13.52 mm, 16-17.52 mm, 20-21.52 mm
  • 12–13,52 mm üveg — szabványos edzett és laminált VSG üvegtáblák
  • 16–17,52 mm üveg — fokozott szilárdságú laminált üvegtáblák
  • 20–21,52 mm üveg — vastag laminált üvegtáblák nagy terheléssel járó alkalmazásokhoz

A szerelőfuratok méretei és elosztása

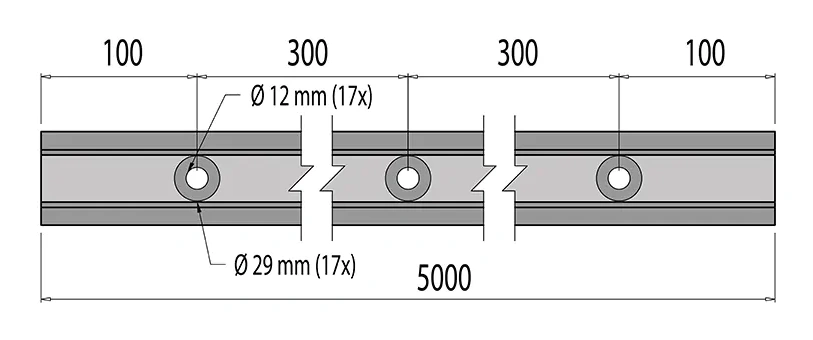

A KE 100 profil rögzítőfuratainak elrendezési vázlata – felülnézet
A KE 100 profil rögzítőfuratainak elrendezési vázlata – felülnézet

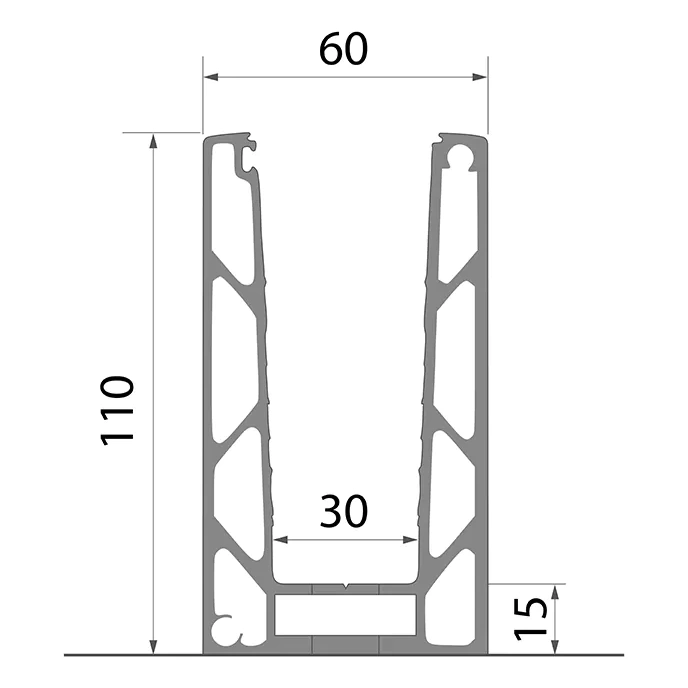

A Kozza KE 100 U profil keresztmetszete, 60×110 mm méretekkel
A Kozza KE 100 U profil keresztmetszete, 60×110 mm méretekkel

A profil 17 átmenő furattal rendelkezik, Ø 12 mm átmérővel, Ø 29 mm süllyesztéssel, amely lehetővé teszi a csavarfej elrejtését. A furatok szimmetrikusan helyezkednek el a profil tengelye mentén:

  • Távolság az éltől az első furatig: 100 mm
  • Furattávolság: 300 mm
  • Távolság az utolsó furattól az élig: 100 mm
  • A profil teljes hossza: 5000 mm

A rögzítés módja és a szerelés

A profil alapfelülethez rögzítésének vázlata – három lépésben
A profil alapfelülethez rögzítésének vázlata – három lépésben

A profil felülről kerül rögzítésre az alapfelülethez (pl. födém, attika, erkélyperem). A rögzítés csavarokkal történik, a gyárilag kialakított, süllyesztett furatokon keresztül. A profil kiálló része (20 mm az alap alatt) az előkészített alapfelületbe kerül beágyazásra, ami stabil és tartós kapcsolatot biztosít.

Az üveg maximális magassága

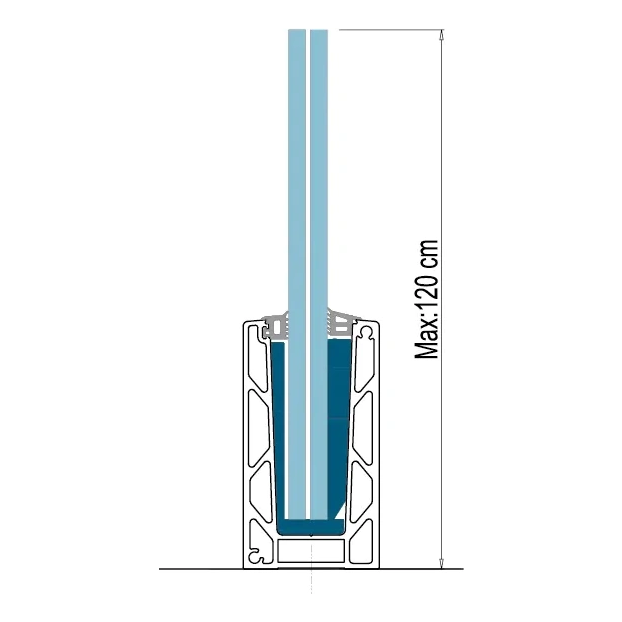

Az üvegtábla maximális magassága – 120 cm
Az üvegtábla maximális magassága – 120 cm

A KE 100 profil legfeljebb 120 cm (1,2 m) magas üvegtáblák beépítését teszi lehetővé. Ennél a magasságnál a profil megőrzi teljes teherbírását és stabilitását, amit az egyes üvegvastagságokra elvégzett szél- és ütésterhelési vizsgálatok eredményei igazolnak.

A profil szilárdsági elemzése

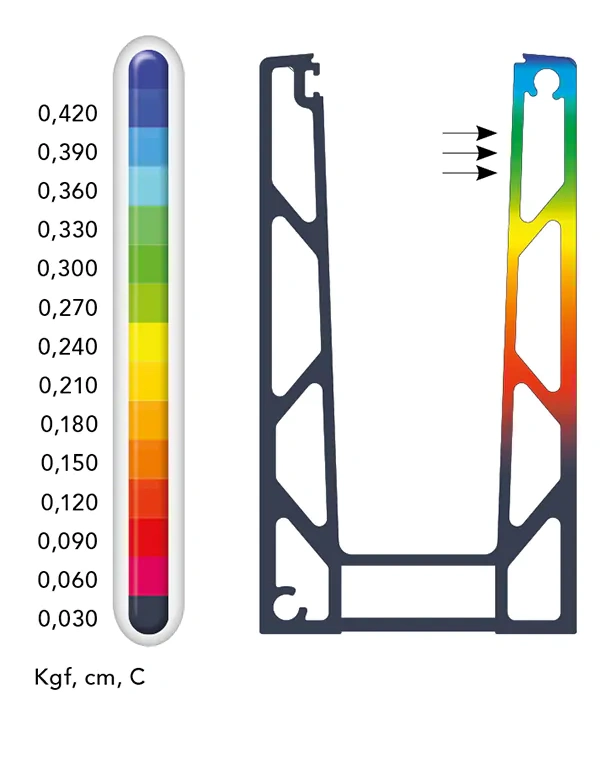

A KE 100 profil elmozdulási térképe – végeselemes (FEM) elemzés vízszintes terhelés mellett
A KE 100 profil elmozdulási térképe – végeselemes (FEM) elemzés vízszintes terhelés mellett

A végeselemes módszerrel (FEM) végzett elmozdulásvizsgálat eredményei igazolják a szerkezet nagy merevségét. A szimuláció 1 m alaphosszúságú profilra készült, 500 kg (5000 N) alatti vízszintes terheléssel, az alaptól a profil legmagasabb pontjáig. A profil felső élén fellépő maximális elmozdulás a megengedett határokon belül van (az értékskála 0,030-tól 0,420-ig Kgf, cm, C), ami garantálja a korlát biztonságos használatát.

Maximális szél- és ütésterhelés — KE sorozat

Maximális szél- és ütésterhelés a KE sorozatnál

KE sorozatÜveg 12–13,52 mmÜveg 16–17,52 mmÜveg 20–21,52 mm
1,0 m magas üveg1,2 m magas üveg1,0 m magas üveg1,2 m magas üveg1,0 m magas üveg1,2 m magas üveg
Max. szél (kN/m²)Max. ütközési terhelés (kN/m)Max. szél (kN/m²)Max. ütközési terhelés (kN/m)Max. szél (kN/m²)Max. ütközési terhelés (kN/m)Max. szél (kN/m²)Max. ütközési terhelés (kN/m)Max. szél (kN/m²)Max. ütközési terhelés (kN/m)Max. szél (kN/m²)Max. ütközési terhelés (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

A fenti értékek a KE 100, KE 105 és KE 120 profilokra vonatkoznak, 1,0 m és 1,2 m magas üveg esetén. A KE 100 profil 16–17,52 mm vastag üveggel és 1,0 m magasságnál legfeljebb 3,0 kN/m² szélterhelést és 1,50 kN/m ütközési terhelést bír el, így megfelelő megoldás még igényes helyszínekre is.

GLASSMOVE rögzítőrendszer — szerelési útmutató

A KE 100 profil a GLASSMOVE rögzítőrendszert használja, amely speciális szerszámok nélkül lehetővé teszi az üvegtábla pontos behelyezését és beállítását. Az alábbi útmutató a teljes szerelési folyamatot mutatja be 12 lépésben — az alap előkészítésétől és a profil rögzítésétől, a tömítések és a szabályozó ékek beszerelésén át, egészen az üveg behelyezéséig és a profil burkolattal történő lezárásáig.

A KE 100 profil szerelési útmutatója – 1–6. lépés

A KE 100 profil szerelési útmutatója – 1–6. lépés
A KE 100 profil szerelési útmutatója – 1–6. lépés

A KE 100 profil szerelési útmutatója – 7–9. lépés

A KE 100 profil szerelési útmutatója – 7–9. lépés
A KE 100 profil szerelési útmutatója – 7–9. lépés

A KE 100 profil szerelési útmutatója – 10–12. lépés

A KE 100 profil szerelési útmutatója – 10–12. lépés
A KE 100 profil szerelési útmutatója – 10–12. lépés

Előnyök a telepítő cégek számára

  • Gyárilag fúrt furatok — 17 süllyesztett furat készen áll a szerelésre, külön megmunkálás nélkül az építkezésen
  • Univerzális üvegtartomány — a 12–21,52 mm vastagságú üvegtáblák kezelése lehetővé teszi a változatos projektek megvalósítását egyetlen profillal
  • GLASSMOVE rendszer — gyors szerelés és üvegbeállítás speciális eszközök nélkül
  • Igazolt teherbírás — a végeselemes (FEM) elemzés és a terhelési táblázatok megkönnyítik a tervezést és a szabványi követelményeknek megfelelő megoldás kiválasztását
  • 5 m hosszúság — kevesebb toldás hosszabb szakaszokon, gyorsabb telepítés és szebb végeredmény
  • EN AW 6063 alumíniumötvözet — kiváló korrózió- és időjárásállóság, ideális kültéri és beltéri használatra
