Kozza KE 100 – U profil teljes üvegű korlátokhoz 5000 mm sötétszürke

Go to Product feedback

Kozza KE 100 U profil EN AW 6063 alumíniumból, sötétszürke. Hosszúság 5000 mm, szélesség 60 mm, magasság 110 mm. Teljes üvegű korlátokhoz, üveg 12-21,52 mm. Felülről történő rögzítés, síkrendszer. Tömeg 23 kg.

Go to full description
with VAT without VAT
Price 165 698,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] balustrady-caloszklane #128

  • Anyag Alumínium

Leírás

Kozza KE 100 – U profil teljes üvegű mellvédekhez 5000 mm sötétszürke

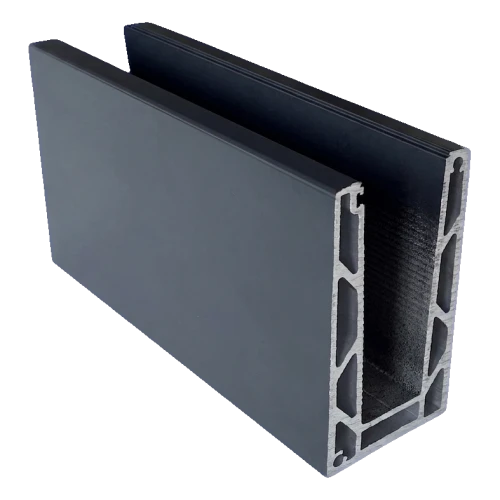

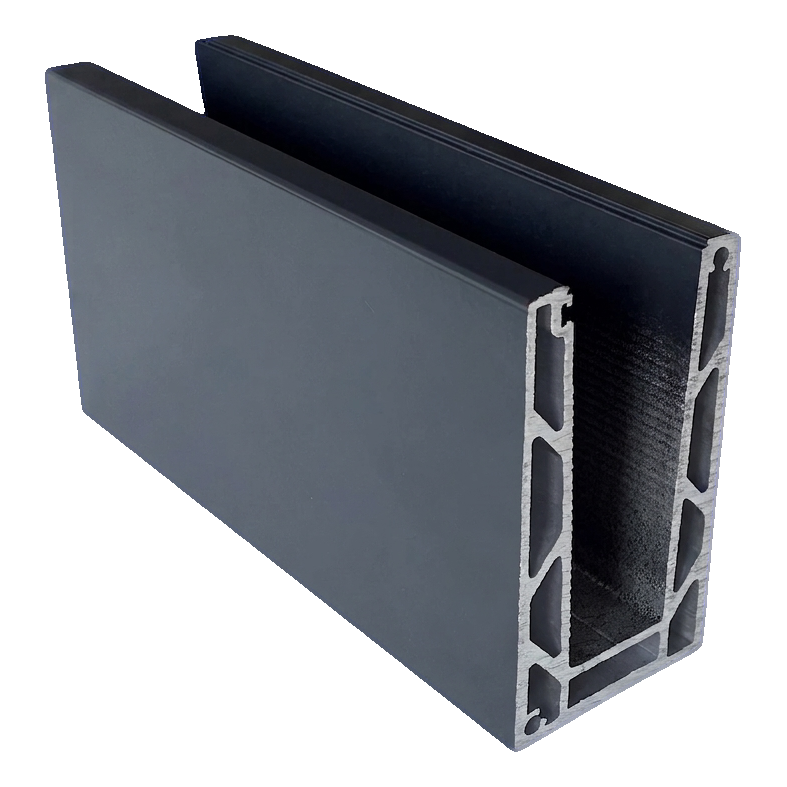

Kozza KE 100 alumínium U profil teljes üvegű mellvédekhez – általános nézet
Kozza KE 100 alumínium U profil teljes üvegű mellvédekhez – általános nézet

A Kozza KE 100 sorozatba tartozó U típusú kamrás profil professzionális megoldás a felülről rögzített teljes üvegű mellvédek szereléséhez. Kiváló minőségű EN AW 6063 alumíniumból készült, stabil és biztonságos rögzítést biztosít a 12–21,52 mm vastagságú üvegnek – további takaróprofilok használata nélkül. Az építészekkel és kivitelezőkkel együttműködésben kifejlesztett lapos rendszer ötvözi a minimalista kialakítás esztétikáját a nagy terhelhetőséggel.

A sötétszürke színű profil tökéletesen illeszkedik a lakó-, szálloda- és irodaépületek modern építészetéhez. A GLASSMOVE rendszernek köszönhetően a szerelés gyorsan megy, és nem igényel speciális szerszámokat, ami érezhetően lerövidíti a kivitelezési időt az építkezésen.

Műszaki adatok

  • Sorozat: Kozza KE 100
  • Anyag: EN AW 6063 alumínium
  • Rendszer: lapos, felülről rögzített
  • A profil hossza: 5000 mm
  • A profil szélessége: 60 mm
  • A profil magassága: 110 mm
  • A belső rés szélessége (az üvegnek): 30 mm
  • Az alap magassága: 15 mm
  • Üvegvastagság-tartomány: 12 – 21,52 mm
  • Az üveg maximális magassága: 120 cm
  • Szín: sötétszürke (lakkozott)
  • Tömeg: 23 kg
  • EAN: 5903313208109

A profil méretei és keresztmetszete

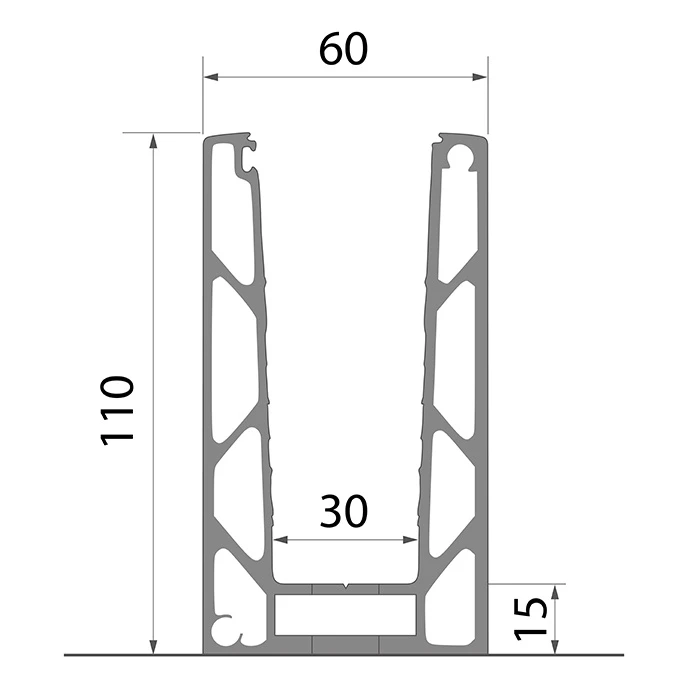

A Kozza KE 100 profil keresztmetszete a méretekkel: 60 mm szélesség, 110 mm magasság, 30 mm üvegrés
A Kozza KE 100 profil keresztmetszete a méretekkel: 60 mm szélesség, 110 mm magasság, 30 mm üvegrés

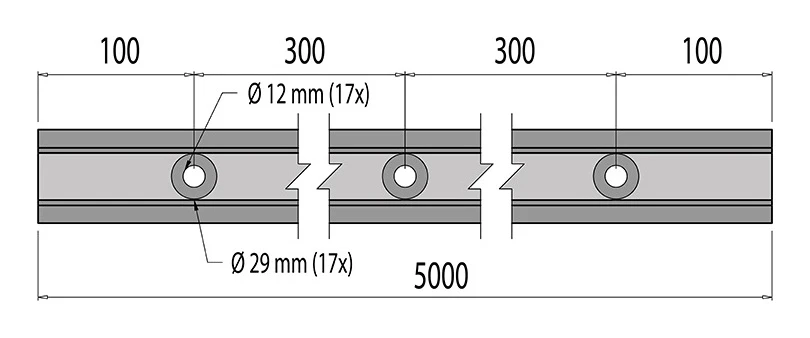

A KE 100 profil felülnézete – a rögzítőfuratok távolsága 300 mm az 5000 mm-es hosszon
A KE 100 profil felülnézete – a rögzítőfuratok távolsága 300 mm az 5000 mm-es hosszon

A profilon 17 rögzítőfurat található, egyenletesen elosztva a teljes 5000 mm hosszon. Az átmenő furatok átmérője Ø 12 mm, Ø 29 mm átmérőjű süllyesztéssel. A furatok tengelytávolsága 300 mm, a profil szélétől az első és az utolsó furat tengelyéig mért távolság pedig 100 mm.

Kompatibilitás az üvegvastagságokkal

A KE 100 profil kompatibilitási ábrája három üvegvastagság-tartománnyal: 12–13,52 mm, 16–17,52 mm, 20–21,52 mm
A KE 100 profil kompatibilitási ábrája három üvegvastagság-tartománnyal: 12–13,52 mm, 16–17,52 mm, 20–21,52 mm

A KE 100 profil három üvegvastagság-tartományt támogat, ami sokoldalú felhasználást tesz lehetővé:

  • 12 – 13,52 mm — egyrétegű edzett vagy laminált üveg
  • 16 – 17,52 mm — biztonsági laminált üveg
  • 20 – 21,52 mm — fokozott ellenállású laminált üveg

A profilba beépített üvegtábla megengedett maximális magassága 120 cm.

Rögzítés módja

A KE 100 profil rögzítési vázlata – a felülről történő rögzítés egymást követő lépései 20 mm rögzítési mélységgel
A KE 100 profil rögzítési vázlata – a felülről történő rögzítés egymást követő lépései 20 mm rögzítési mélységgel

A profilt felülről kell felszerelni az előkészített aljzatra. A rögzítési mélység 20 mm. A felülről történő rögzítési rendszer szükségtelenné teszi a szerkezet oldalirányú hozzáférését, ami megkönnyíti a szerelést erkélyek, teraszok és lépcsők szélén. A profilt csavarokkal kell rögzíteni 17 gyárilag kialakított furaton keresztül.

Terhelhetőség és szilárdsági elemzés

A KE 100 profil végeselemes (FEM) elemzése – elmozdulási térkép oldalirányú terhelés (szél) esetén
A KE 100 profil végeselemes (FEM) elemzése – elmozdulási térkép oldalirányú terhelés (szél) esetén

Az 1 m alaphosszúságú profil 500 kg (5000 N·t) értékig terjedő vízszintes terhelés mellett is nagy merevséget és minimális elmozdulást mutat. A végeselemes módszerrel (FEM) végzett elemzés megerősíti, hogy a szélterhelés okozta legnagyobb elmozdulási értékek a 0,030–0,420 Kgf/cm tartományban vannak — a legnagyobb alakváltozás a profil felső részén (a szorítóperemnél) jelentkezik, míg az alap gyakorlatilag mozdulatlan marad.

Maximális szél- és ütésterhelés

Az alábbi táblázat a KE sorozat megengedett terhelési értékeit mutatja az üveg vastagságától és magasságától függően:

A KE sorozat maximális szél- és ütésterhelése

KE sorozatÜveg 12-13.52 mmÜveg 16-17.52 mmÜveg 20-21.52 mm
Üveg magassága 1.0 mÜveg magassága 1.2 mÜveg magassága 1.0 mÜveg magassága 1.2 mÜveg magassága 1.0 mÜveg magassága 1.2 m
Maks. szél (kN/m²)Maks. ütés (kN/m)Maks. szél (kN/m²)Maks. ütés (kN/m)Maks. szél (kN/m²)Maks. ütés (kN/m)Maks. szél (kN/m²)Maks. ütés (kN/m)Maks. szél (kN/m²)Maks. ütés (kN/m)Maks. szél (kN/m²)Maks. ütés (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

A KE 100 sorozat esetén 16–17,52 mm vastagságú és 1,0 m magasságú üveggel a profil legfeljebb 3,0 kN/m² szélterhelést és 1,50 kN/m ütésterhelést visel el, ezáltal a KE kínálat legellenállóbb változata.

Lépésről lépésre történő szerelés — GLASSMOVE rendszer

A GLASSMOVE rögzítőrendszer lehetővé teszi az üvegkorlát gyors és pontos szerelését 12 lépésben — az alap előkészítésétől, a profil rögzítésén, a tömítések és az üveg behelyezésén át egészen a beállításig és a takaróprofillal történő lezárásig. Az alábbi ábrák a telepítés egymást követő szakaszait mutatják be:

A KE 100 profil szerelési útmutatója – 1-6. lépés:

A KE 100 profil szerelési útmutatója – 1–6. lépés: az alap előkészítése, a profil rögzítése, a tömítések felszerelése, az üveg behelyezése, az ékek meghúzása
A KE 100 profil szerelési útmutatója – 1–6. lépés: az alap előkészítése, a profil rögzítése, a tömítések felszerelése, az üveg behelyezése, az ékek meghúzása

A KE 100 profil szerelési útmutatója – 7–9. lépés:

A KE 100 profil szerelési útmutatója – 7–9. lépés: az üveg helyzetének beállítása, a további üvegtáblák felszerelése, a szegmensek összekötése
A KE 100 profil szerelési útmutatója – 7–9. lépés: az üveg helyzetének beállítása, a további üvegtáblák felszerelése, a szegmensek összekötése

A KE 100 profil szerelési útmutatója – 10-12. lépés:

A KE 100 profil szerelési útmutatója – 10–12. lépés: a szabályozócsavarok meghúzása, a profil lezárása takaróprofillal, kész korlát
A KE 100 profil szerelési útmutatója – 10–12. lépés: a szabályozócsavarok meghúzása, a profil lezárása takaróprofillal, kész korlát

Felhasználási területek

  • Teljes üvegkorlátok erkélyeken és teraszokon
  • Korlátok lépcsőházaknál és galériáknál
  • Üvegezések kereskedelmi létesítményekben — szállodák, irodaházak, bevásárlóközpontok
  • Üvegkerítések és belső térelválasztók

A profil teljes mértékben kompatibilis a Kozza KE 100 sorozat tartozékaival — szabályozóékekkel, tömítésekkel és takaróelemekkel.
