Kozza KE 105 – L alumínium profil teljes üvegű korlátokhoz 5000 mm fekete

Go to Product feedback

Kozza KE 105 L alumínium profil teljes üvegű korlátokhoz, fekete. Hosszúság 5000 mm, szélesség 120 mm, magasság 110 mm. EN AW 6063 alumínium, kamrás szerkezet. Üvegvastagság tartomány 12-21,52 mm. GlassMove szabályozással ellátott felülről való hosszanti rögzítési rendszer.

Go to full description
with VAT without VAT
Price 222 832,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] balustrady-caloszklane #128

  • Tartozék típusa U profil
  • Anyag Alumínium

Leírás

Kozza KE 105 – L alakú alumínium profil teljes üvegű korlátokhoz 5000 mm fekete

A Kozza KE 105 sorozat L alakú kamrás profilja professzionális megoldás teljes üvegű korlátok szereléséhez, felülről történő hosszanti rögzítéshez. A lapos rendszernek köszönhetően a profil tökéletesen illeszkedik a modern építészethez – lakóépületekben és kereskedelmi terekben egyaránt bevált: szállodákban, bevásárlóközpontokban és irodaházakban.

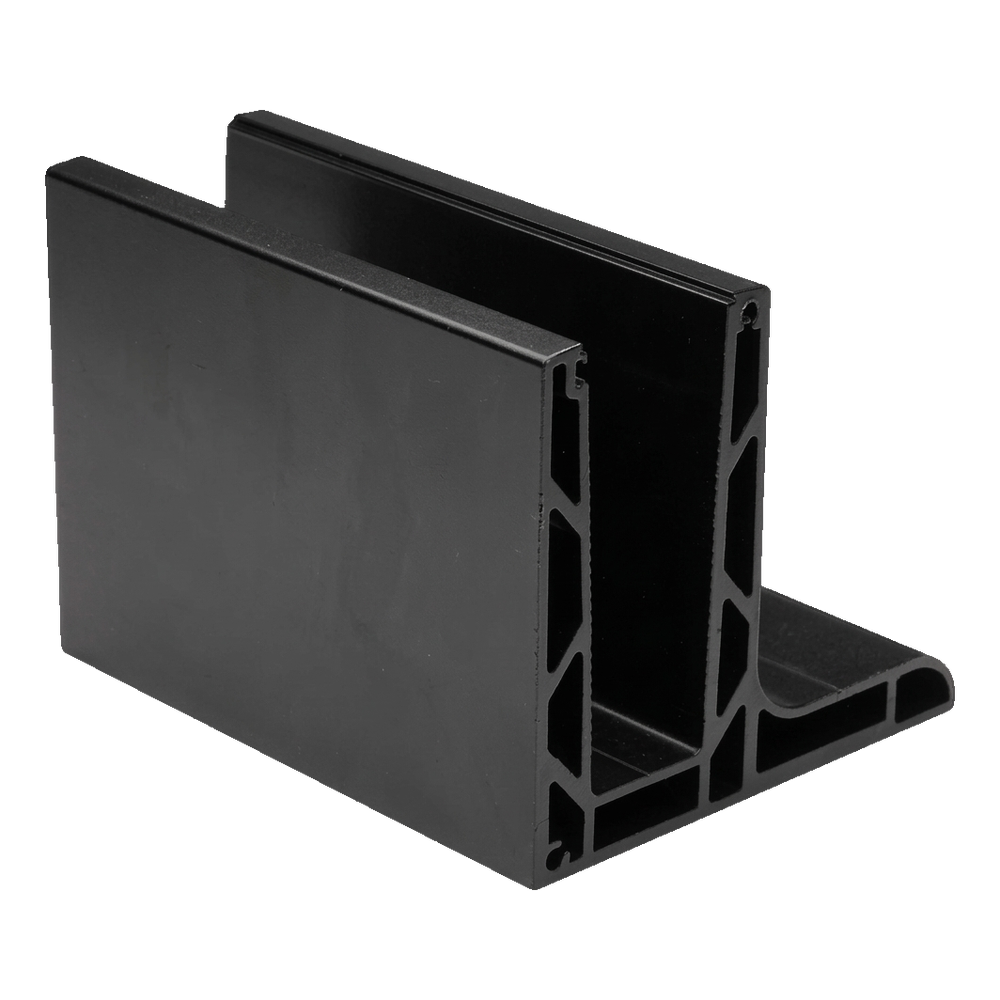

Kozza KE 105 L alakú alumínium profil fekete – elölnézet
Kozza KE 105 L alakú alumínium profil fekete – elölnézet

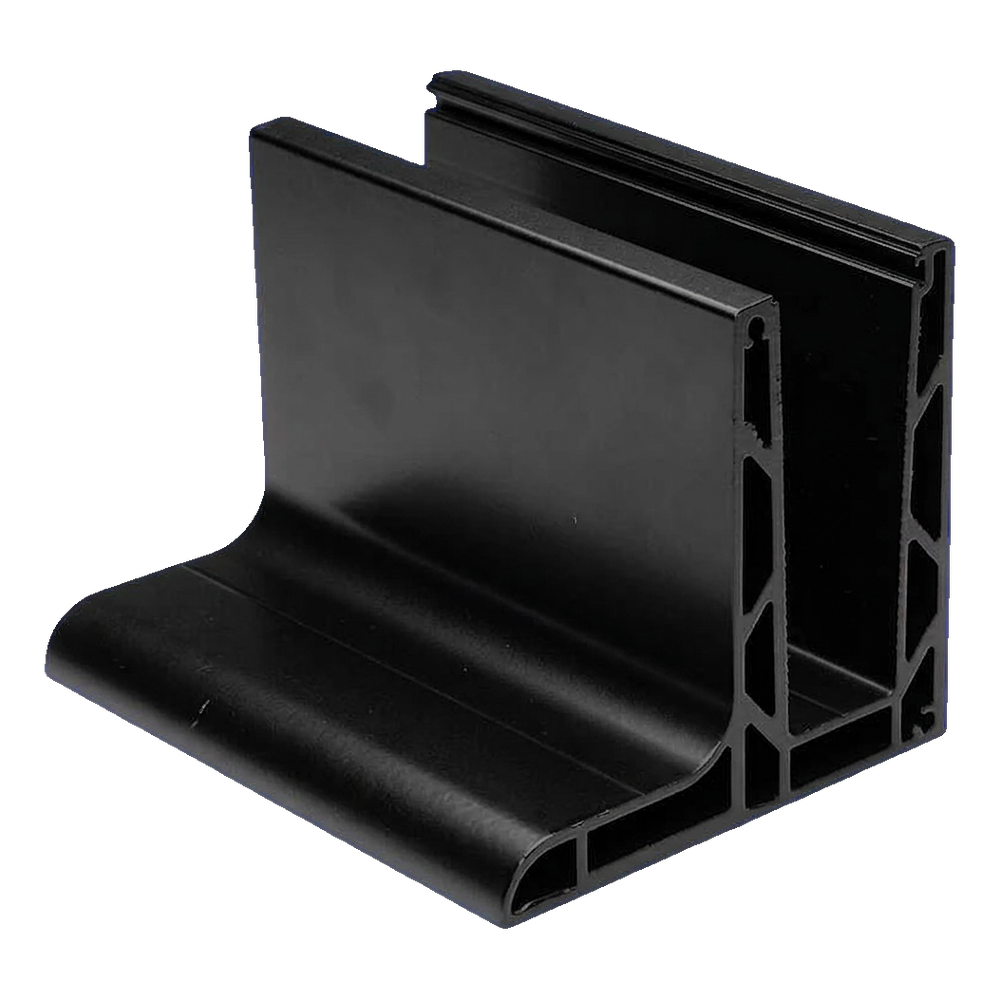

Kozza KE 105 L alakú alumínium profil fekete – hátulnézet
Kozza KE 105 L alakú alumínium profil fekete – hátulnézet

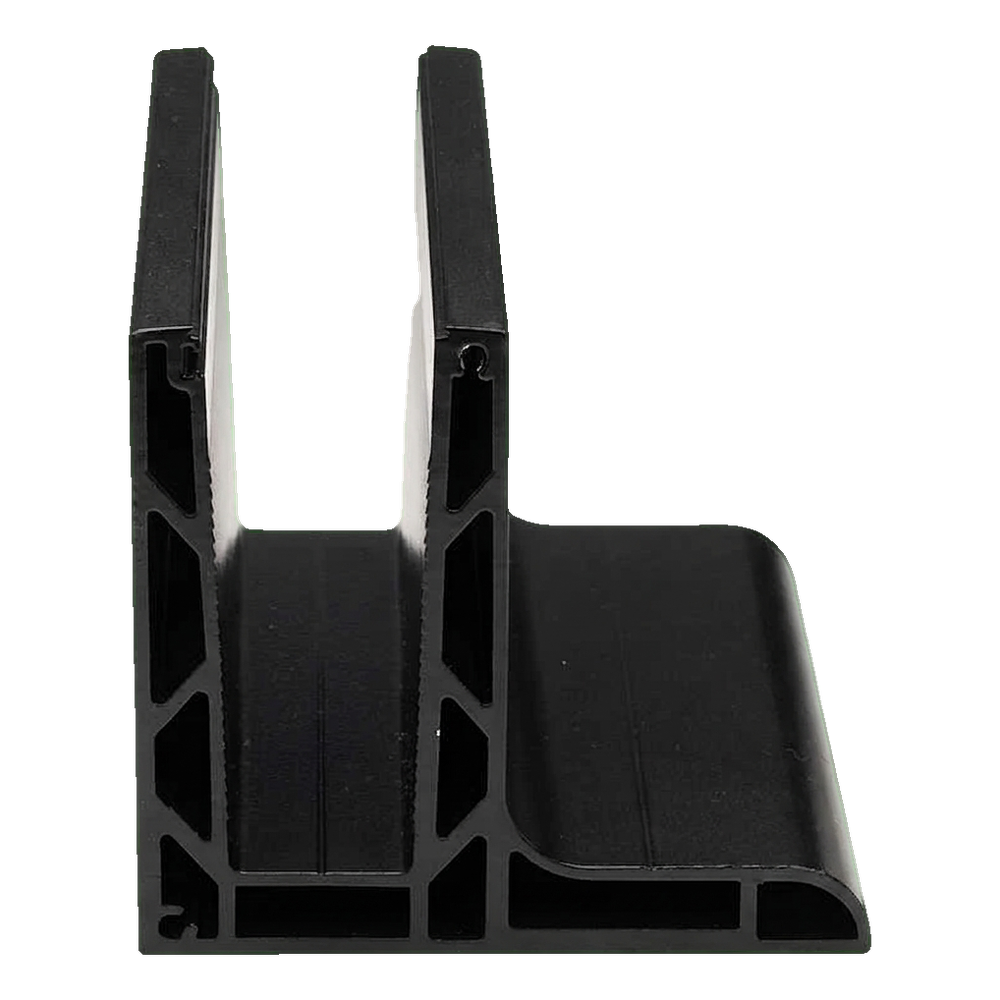

Kozza KE 105 L alakú alumínium profil fekete – felülnézet az üvegfogadó hornyról
Kozza KE 105 L alakú alumínium profil fekete – felülnézet az üvegfogadó hornyról

Fő előnyök a szerelő számára

  • Univerzális üvegvastagság-tartomány — a profil 12–21,52 mm vastagságú üvegtáblákat fogad, így nem kell a profil különböző változatait raktározni
  • Felülről történő hosszanti rögzítés — gyors és kényelmes szerelés, ideális kész padlók és elkészült födémek esetén
  • Lapos rendszer — minimalista megjelenés kiálló elemek nélkül, összhangban a mai építészeti trendekkel
  • Kész szerelőfuratok — 300 mm távolságban elhelyezett, süllyesztett 17 furat azonnali rögzítést tesz lehetővé további fúrás nélkül
  • Fekete szín — elegáns, eloxált felület, amely illik a sötét keretekhez és a modern belső terekhez

A profil méretei és paraméterei

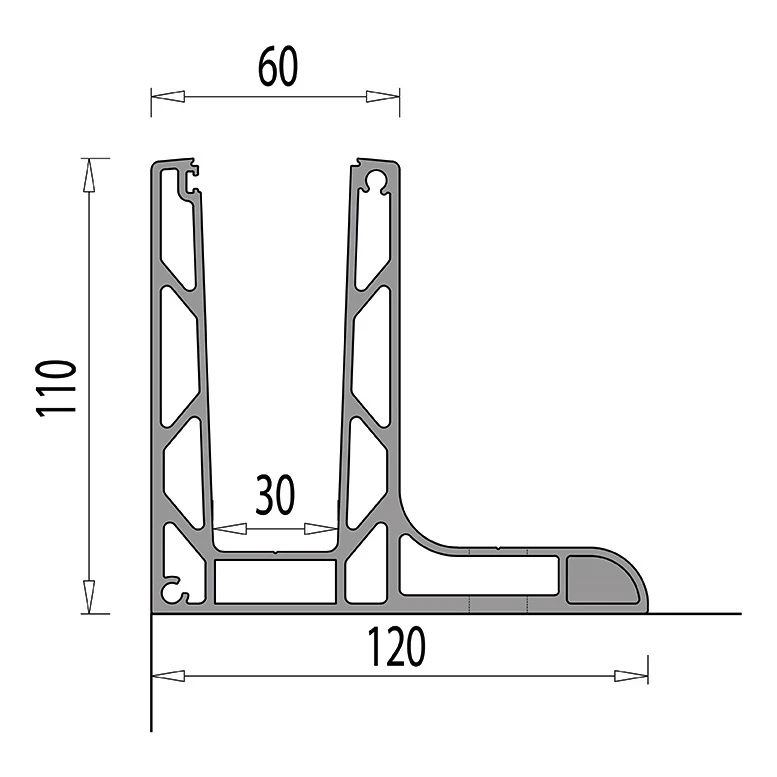

A KE 105 profil keresztmetszete 110×120 mm méretekkel
A KE 105 profil keresztmetszete 110×120 mm méretekkel
  • A profil hossza: 5000 mm
  • Magasság (H): 110 mm
  • Az alap szélessége (W): 120 mm
  • A felső rész szélessége – üvegfogadó horony: 60 mm
  • A horony fenekének belső szélessége: 30 mm
  • Üvegvastagság-tartomány: 12–21,52 mm
  • Anyag: alumínium EN AW 6063
  • Rendszer: lapos
  • Rögzítés: hosszanti, felülről
  • Szín: fekete
  • Tömeg: 30 kg

A szerelőfuratok elrendezése

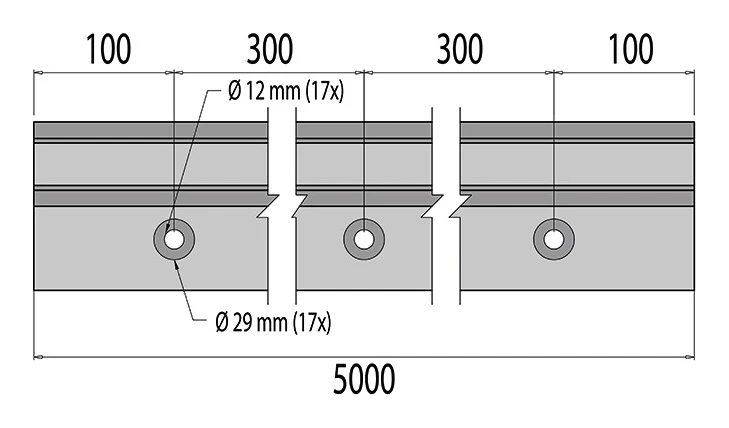

A 17 szerelőfurat elosztási rajza az 5000 mm-es profil mentén
A 17 szerelőfurat elosztási rajza az 5000 mm-es profil mentén
  • Furatok száma: 17 db
  • Átmenő furat átmérője: Ø 12 mm
  • Süllyesztés átmérője: Ø 29 mm
  • Furatok tengelytávolsága: 300 mm
  • Az első/utolsó furat távolsága a széltől: 100 mm

Üvegkompatibilitás

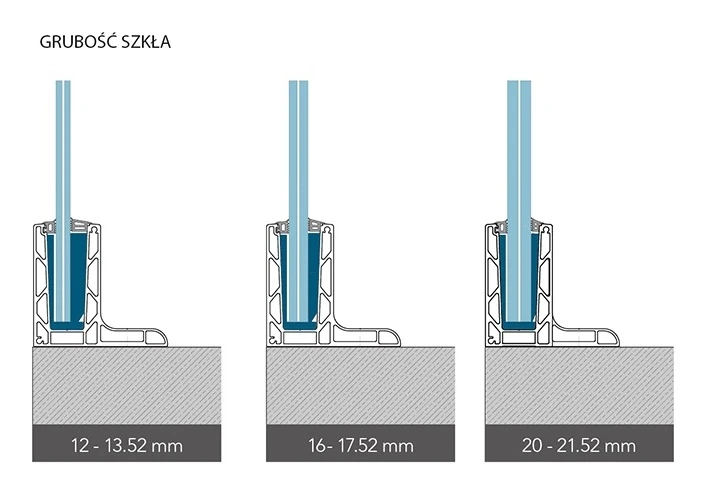

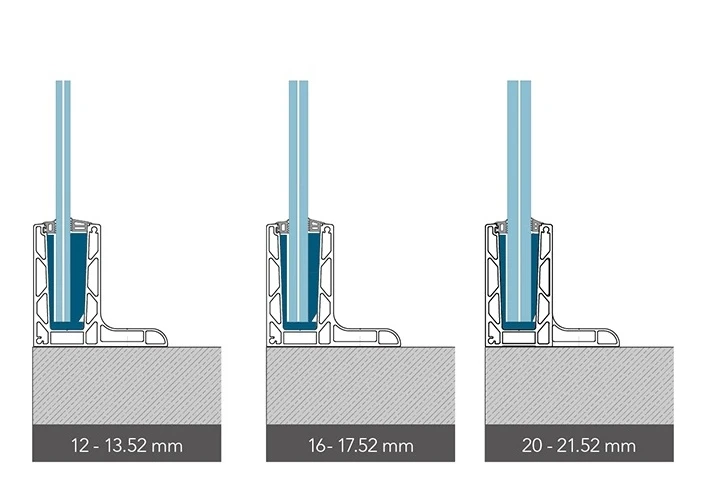

A profil keresztmetszetei beépített 12–13,52 mm, 16–17,52 mm és 20–21,52 mm vastagságú üveggel
A profil keresztmetszetei beépített 12–13,52 mm, 16–17,52 mm és 20–21,52 mm vastagságú üveggel

A KE 105 profil háromféle vastagságtartományú edzett és laminált üveggel használható. A GLASSMOVE rögzítési rendszernek köszönhetően a profil belsejében lévő tömítések alkalmazkodnak az adott üvegtábla vastagságához, így stabil és biztonságos beépítést biztosítanak:

  • 12–13,52 mm üveg
  • 16–17,52 mm üveg
  • 20–21,52 mm üveg

Rögzítési mód

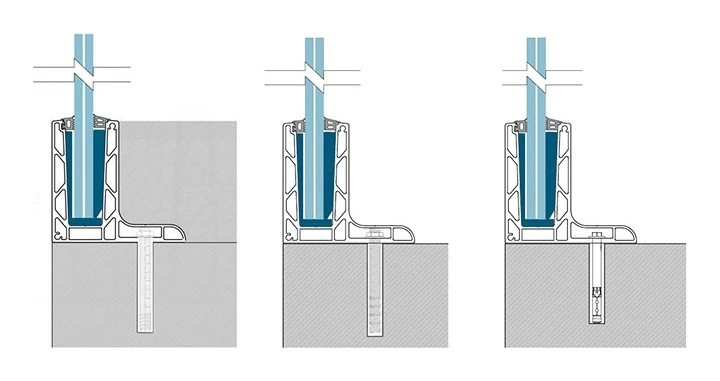

A KE 105 profil három lehetséges aljzathoz rögzítési módja – keresztmetszetek mechanikus dübelekkel
A KE 105 profil három lehetséges aljzathoz rögzítési módja – keresztmetszetek mechanikus dübelekkel

A profil mechanikusan, dübelekkel rögzíthető az aljzathoz – a fenti rajzokon három tipikus beépítési változat látható az aljzatbeton vastagságától és az aljzat típusától függően. A szerelőfuratok süllyesztései (Ø 29 mm) lehetővé teszik a csavarfej profil felülete alá süllyesztését.

Szilárdság és elmozdulásvizsgálat

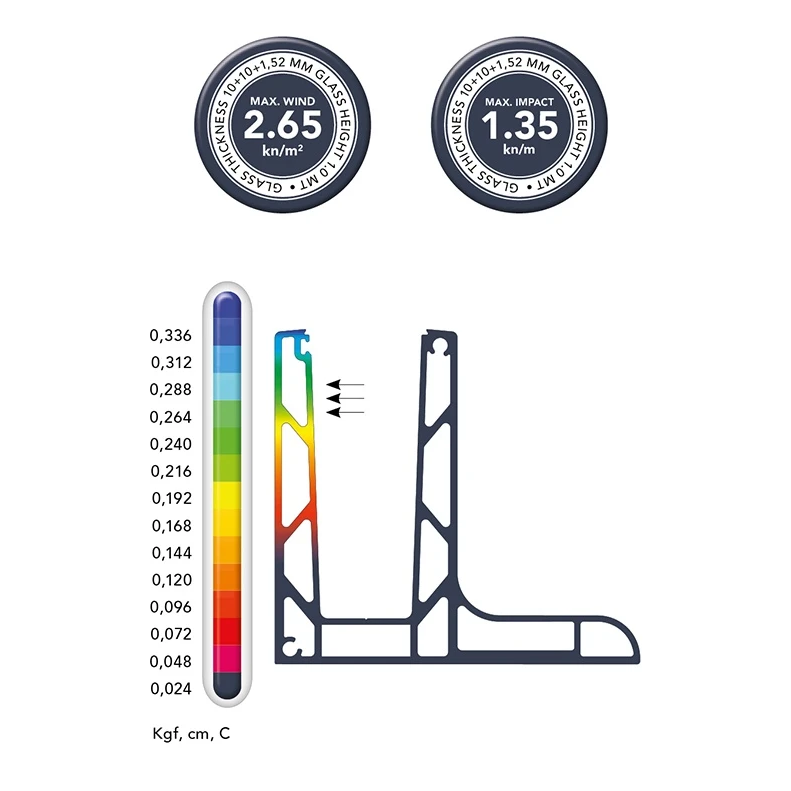

A KE 105 profil FEM-elemzése – elmozdulási értékek, max. szélteher 2,65 kN/m² és max. ütközési teher 1,35 kN/m
A KE 105 profil FEM-elemzése – elmozdulási értékek, max. szélteher 2,65 kN/m² és max. ütközési teher 1,35 kN/m

A profilt végeselemes módszerrel (FEM) elemezték. Az elmozdulási eredményeket 1,0 m alaphosszúságú profilra adták meg, 500 kg (5000 N) alatti vízszintes terhelés mellett, az alaptól a profil legmagasabb pontjáig mérve. 10+10+1,52 mm vastagságú és 1,0 m magas üveg esetén az eredmények:

  • Maximális szélteher: 2,65 kN/m²
  • Maximális ütközési teher: 1,35 kN/m

A KE sorozat szilárdsági táblázata

Az alábbi táblázat a KE sorozat három modelljének maximális szél- és ütközési terhelési értékeit mutatja az üvegtábla vastagságától és magasságától függően:

A KE sorozat szilárdsági paramétereinek táblázata

KE sorozatÜveg 12–13,52 mmÜveg 16–17,52 mmÜveg 20–21,52 mm
Üveg magassága 1,0 mÜveg magassága 1,2 mÜveg magassága 1,0 mÜveg magassága 1,2 mÜveg magassága 1,0 mÜveg magassága 1,2 m
Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Szerelési útmutató – KE 105 sorozat

A szerelés három szakaszban történik. Az első szakaszban (1–6. lépés) a profilt a aljzathoz rögzítjük, behelyezzük a tömítéseket, majd betoljuk az üvegtáblát. A második szakaszban (7–9. lépés) felszereljük a szorítóékeket és a biztosító szalagot. A harmadik szakaszban (10–12. lépés) meghúzzuk a rögzítőelemeket, és felhelyezzük a profil takarófedelét.

Kozza KE 105 profil szerelési útmutatója – 12 lépés 3 szakaszban
Kozza KE 105 profil szerelési útmutatója – 12 lépés 3 szakaszban

A KE 105 sorozat L alakú kamrás profilját az építészek ajánlásainak és követelményeinek megfelelően fejlesztették és tervezték. A GLASSMOVE rendszernek és az optimalizált kamrás szerkezetnek köszönhetően nagy merevséget biztosít alacsony tömeg mellett, ugyanakkor egyszerűsíti a telepítést – ami rövidebb szerelési időt és alacsonyabb helyszíni munkaerőköltséget eredményez.
