Kozza KE 105 – L típusú alumínium profil teljes üvegű korlátokhoz 5000 mm

Go to Product feedback

Kozza KE 105 L típusú alumínium profil teljes üvegű korlátokhoz. Hossz 5000 mm, szélesség 120 mm, magasság 110 mm. EN AW 6063 alumínium, matt anódosítás. Üveg 12-21,52 mm, felülről történő hosszanti rögzítés. Súly 30 kg. Lapos kamrás rendszer.

Go to full description
with VAT without VAT
Price 200 548,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Availability:
Ideiglenesen nem elérhető
Unavailable

Termékjellemzők

[PIM] balustrady-caloszklane #128

  • Tartozék típusa U profil
  • Anyag Alumínium

Leírás

Kozza KE 105 – L típusú alumínium profil teljes üvegű korlátokhoz 5000 mm, hosszanti rögzítés felülről

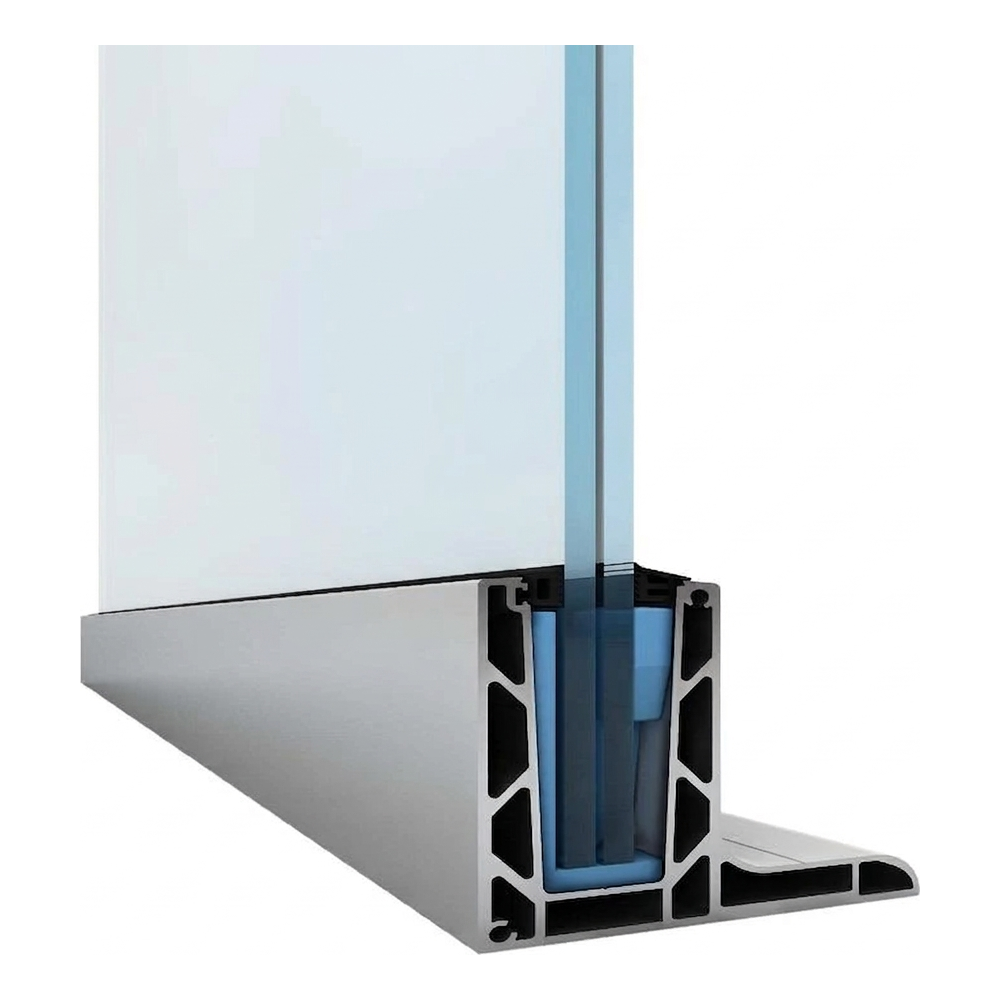

A Kozza KE 105 profil keresztmetszete a szerelőcsatornába illesztett üveggel
A Kozza KE 105 profil keresztmetszete a szerelőcsatornába illesztett üveggel

A Kozza KE 105 egy L típusú, üreges alumínium profil, amelyet teljes üvegű korlátok építéséhez terveztek. Az építészek elvárásainak megfelelően fejlesztették ki, és egyaránt jól beválik lakóterekben és nagy kereskedelmi létesítményekben – szállodákban, bevásárlóközpontokban vagy irodaházakban. A felülről történő hosszanti rögzítésnek köszönhetően a profil közvetlenül a födémlemez vagy az attika szélére szerelhető, minimalista, szinte láthatatlan üvegrögzítési vonalat alkotva.

A lapos rendszer matt eloxált felülettel modern, visszafogott megjelenést biztosít – a profil vizuálisan nem dominál, az üvegtábla pedig a korlát fő elemévé válik. Az üvegvastagság univerzális, 12–21,52 mm közötti tartománya lehetővé teszi, hogy az üvegpaneleket rugalmasan válasszák ki az adott beruházás statikai és tervezési követelményeihez.

A profil műszaki paraméterei

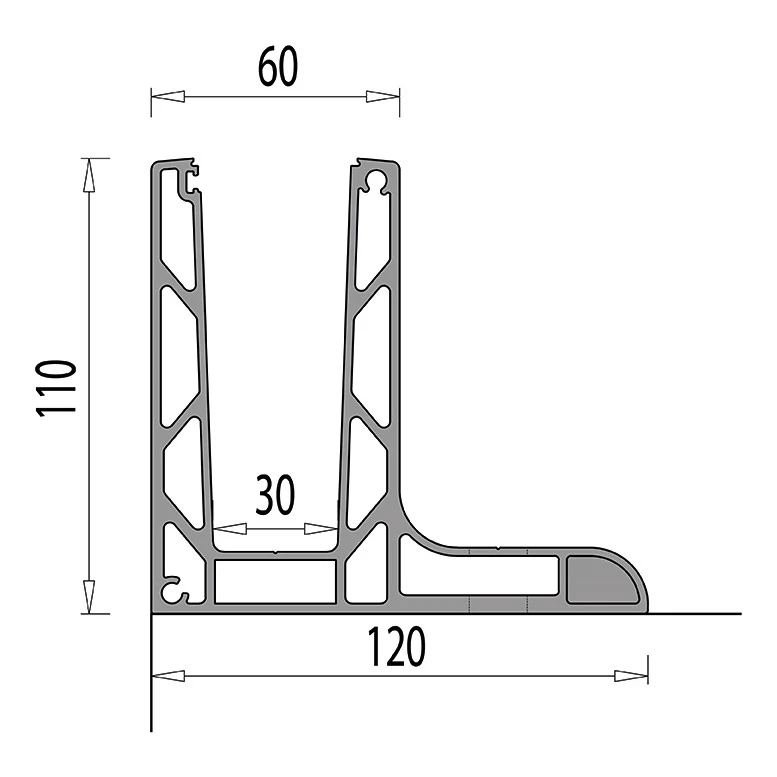

A KE 105 profil keresztmetszetének műszaki rajza 110×120 mm méretekkel
A KE 105 profil keresztmetszetének műszaki rajza 110×120 mm méretekkel
  • A profil hossza: 5000 mm
  • A profil magassága: 110 mm
  • Az alap szélessége: 120 mm
  • Az üvegcsatorna felső részének szélessége: 60 mm
  • A csatorna belső szélessége: 30 mm
  • Üvegvastagság-tartomány: 12–21,52 mm
  • Rögzítés: hosszanti, felülről
  • Rendszer: lapos
  • Anyag: EN AW 6063 alumíniumötvözet
  • Felület: matt eloxált
  • Tömeg: 30 kg
  • EAN: 5903313202466

Szerelőfuratok

A KE 105 profil szerelőfuratainak elrendezését bemutató műszaki rajz 5000 mm hosszon
A KE 105 profil szerelőfuratainak elrendezését bemutató műszaki rajz 5000 mm hosszon

A profilon a teljes hosszon elosztva 17 szerelőfurat található. Az átmenő furatok átmérője Ø 12 mm, a süllyesztéseké Ø 29 mm. A furatok tengelytávolsága 300 mm, a profil mindkét végétől mért peremtávolság pedig 100 mm. Ez az elrendezés biztosítja a terhelések egyenletes eloszlását, valamint a gyors szerelést mechanikus vagy vegyi kotvákkal.

Üveg-kompatibilitás

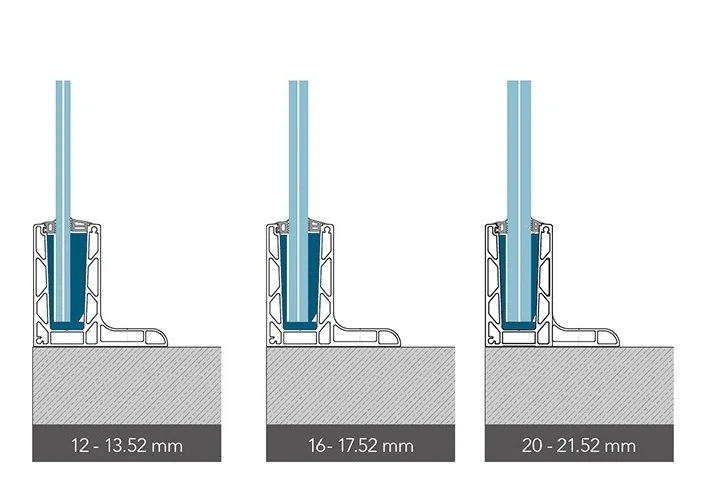

A KE 105 profillal kompatibilis üvegvastagság-változatok: 12–13.52 mm, 16–17.52 mm, 20–21.52 mm
A KE 105 profillal kompatibilis üvegvastagság-változatok: 12–13.52 mm, 16–17.52 mm, 20–21.52 mm

A KE 105 profil három üvegvastagság-tartománnyal működik együtt, ami lehetővé teszi a különböző statikai és tervezési követelményekhez való illesztést:

  • 12–13,52 mm üveg – szabványos edzett és ragasztott (laminált) panelek
  • Üveg 16–17,52 mm — laminált biztonsági üveg (pl. 2×8 mm + PVB fólia)
  • Üveg 20–21,52 mm — vastag laminált panelek fokozott szilárdsági követelményekhez (pl. 2×10 mm + PVB fólia)

Rögzítési módok

A KE 105 profil három rögzítési változata az aljzathoz, különböző típusú dübelekkel
A KE 105 profil három rögzítési változata az aljzathoz, különböző típusú dübelekkel

A Kozza KE 105 rendszer rugalmasan választható rögzítési módot kínál. Az aljzattól és a szerkezeti követelményektől függően a profil különböző típusú dübelekkel — mechanikus vagy vegyi — rögzíthető. Az ábra a profil betonba helyezésének három változatát mutatja, így a szerelő az adott szerkezettípushoz leginkább megfelelő megoldást választhatja.

Terhelhetőség — vizsgálati eredmények

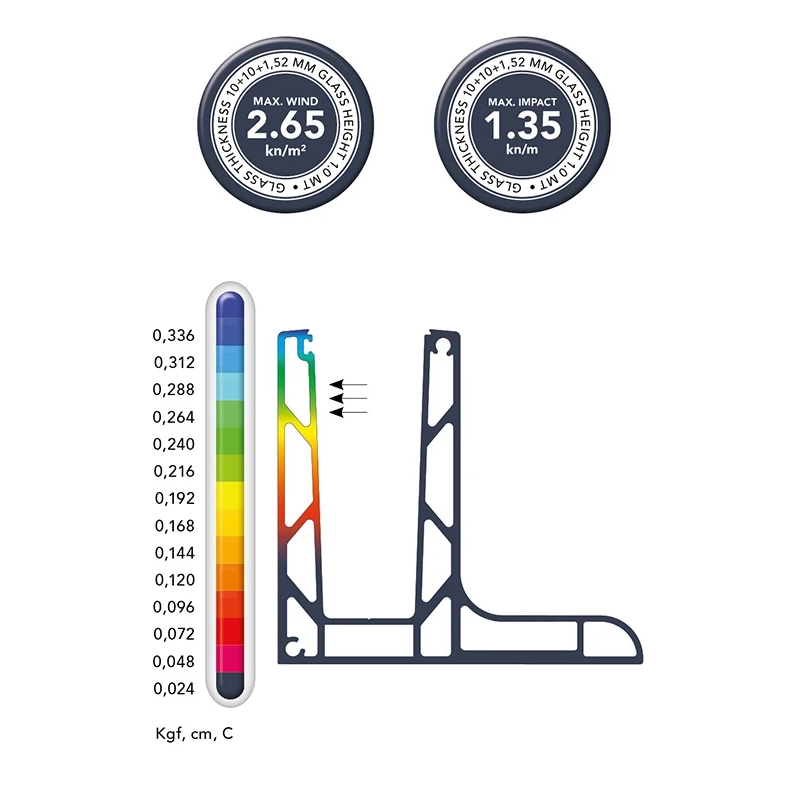

Infografika a KE 105 profil terhelési eredményeivel — max. szélterhelés 2.65 kN/m², max. ütközési terhelés 1.35 kN/m, elmozdulásvizsgálat
Infografika a KE 105 profil terhelési eredményeivel — max. szélterhelés 2.65 kN/m², max. ütközési terhelés 1.35 kN/m, elmozdulásvizsgálat

A KE 105 profil 10+10+1,52 mm laminált üveggel, 1,0 m magasságban, 2,65 kN/m² maximális szélterhelést és 1,35 kN/m maximális ütésállóságot ér el. A numerikus elemzés (FEM) igazolja, hogy az elmozdulások még a profil talpának folyóméterenkénti 500 kg (5000 N) alatti, extrém vízszintes terhelései esetén is minimálisak.

A KE sorozat maximális terhelései az üveg vastagságától és magasságától függően

A KE sorozat maximális szél- és ütközési terhelései

KE sorozatÜveg 12-13.52 mmÜveg 16-17.52 mmÜveg 20-21.52 mm
1.0 m magasságú üveg1.2 m magasságú üveg1.0 m magasságú üveg1.2 m magasságú üveg1.0 m magasságú üveg1.2 m magasságú üveg
Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Referenciák és felhasználás

A Kozza KE 105 profil ideális üvegkorlátok szereléséhez erkélyeken, teraszokon, lépcsőházakban és attikákon. A GLASSMOVE rendszer esztétikus és biztonságos módon rögzíti az üvegtáblákat, „láthatatlan” korlát hatást keltve, amely napjaink egyik legkeresettebb megoldása a lakó- és kereskedelmi építészetben.

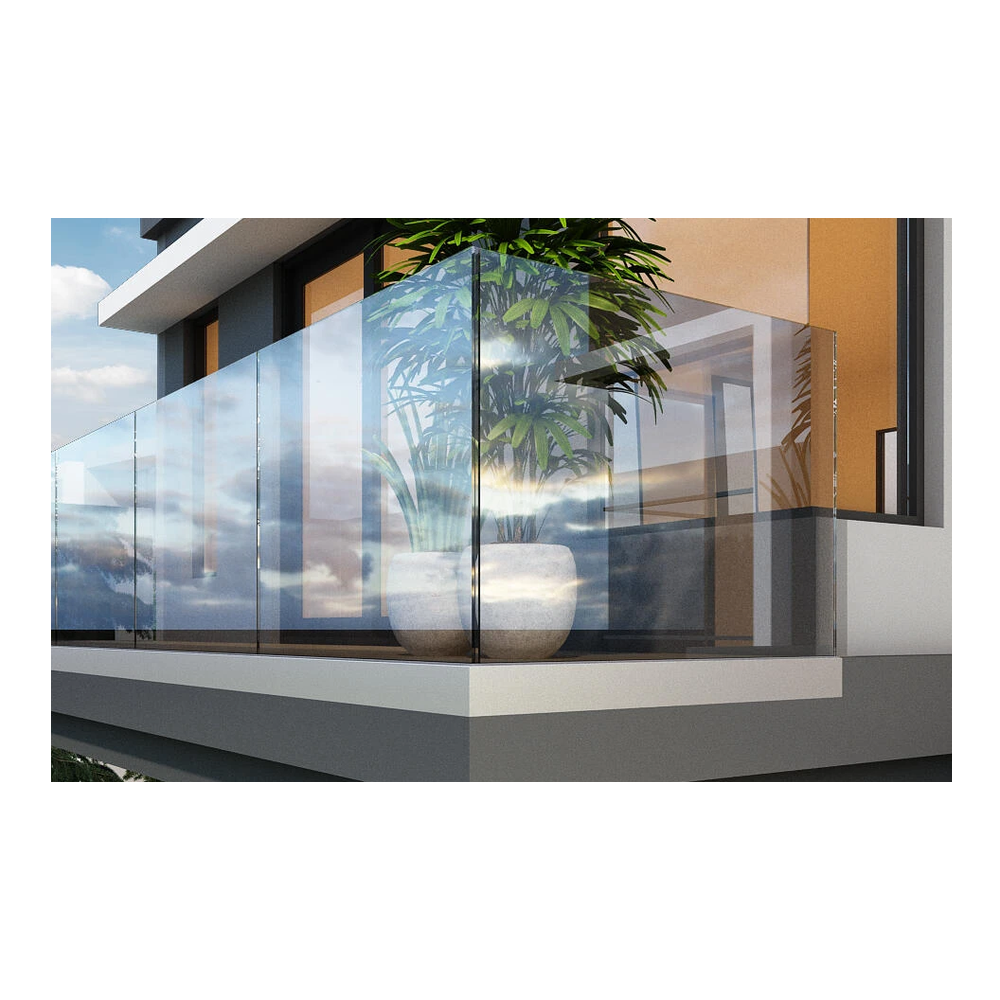

Teljes üvegű korlát egy modern épület erkélyén — megvalósítás Kozza KE profillal
Teljes üvegű korlát egy modern épület erkélyén — megvalósítás Kozza KE profillal
Közeli felvétel az üveg erkélykorlát alá szerelt alumínium profilról takarólécezéssel
Közeli felvétel az üveg erkélykorlát alá szerelt alumínium profilról takarólécezéssel

Szerelés lépésről lépésre

A KE 105 profil telepítési folyamata három szakaszból áll. Az 1. szakaszban előkészítjük az alapfelületet, elkészítjük a rögzítőfuratokat, rögzítjük az alapprofilt, majd behelyezzük a tömítéseket. A 2. szakaszban beillesztjük az üveget a profil csatornájába, és távtartó ékekkel rögzítjük. A 3. szakaszban meghúzzuk a szorítócsavarokat, és felhelyezzük a takarófedelet (takarólécet), így elkészül az esztétikus korlát. A teljes szerelés nem igényel hegesztést vagy speciális berendezést — elegendők a szokásos szerelőszerszámok.

A Kozza KE 105 profil szerelési útmutatója — 12 lépés három szakaszban
A Kozza KE 105 profil szerelési útmutatója — 12 lépés három szakaszban
