Kozza KE 120 – U profil teljes üvegű korlátokhoz 5000 mm, oldalsó rögzítés

Go to Product feedback

Kozza KE 120 U profil alumíniumból EN AW 6063, matt anódozott. Méretek 60x160 mm, hossz 5000 mm. 12-21,52 mm vastag üveghez. Oldalsó rögzítés, sík rendszer. Súly 28 kg.

Go to full description
with VAT without VAT
Price 197 253,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] balustrady-caloszklane #128

  • Tartozék típusa U profil
  • Anyag Alumínium

Leírás

Kozza KE 120 – U profil teljes üveges mellvédekhez 5000 mm, oldalsó rögzítés

Kozza KE 120 kamrás U profil teljes üveges mellvédekhez professzionális megoldás üvegtáblák oldalsó rögzítéséhez, építészekkel együttműködésben tervezve. A matt eloxált, lapos rendszernek köszönhetően a profil minimalista, elegáns megjelenést biztosít, amely egyaránt ideális lakóterekhez (lépcsők, galériák, teraszok) és kereskedelmi létesítményekhez – szállodákhoz, irodaházakhoz vagy bevásárlóközpontokhoz.

A 5000 mm hosszú KE 120 profil az üvegvastagságok széles skáláját kezeli – 12 mm-től 21,52 mm-ig –, így egyaránt alkalmazható egyrétegű edzett üveghez és többrétegű laminált üveghez (VSG/ESG). Az üvegtábla maximális magassága 120 cm, ezért a rendszer a legtöbb tipikus mellvédalkalmazásban megfelelő.

A profil legfontosabb jellemzői

  • Sorozat: KE 120
  • Profil típusa: U kamrás, teljes üveges mellvédekhez
  • Rögzítés: oldalsó (falhoz vagy teherviselő szerkezethez)
  • Rendszer: lapos
  • Felület: matt eloxált
  • Anyag: EN AW 6063 alumíniumötvözet
  • Üvegvastagság-tartomány: 12–21,52 mm
  • Az üveg maximális magassága: 120 cm
  • Profil hossza: 5000 mm
  • Tömeg: 28 kg

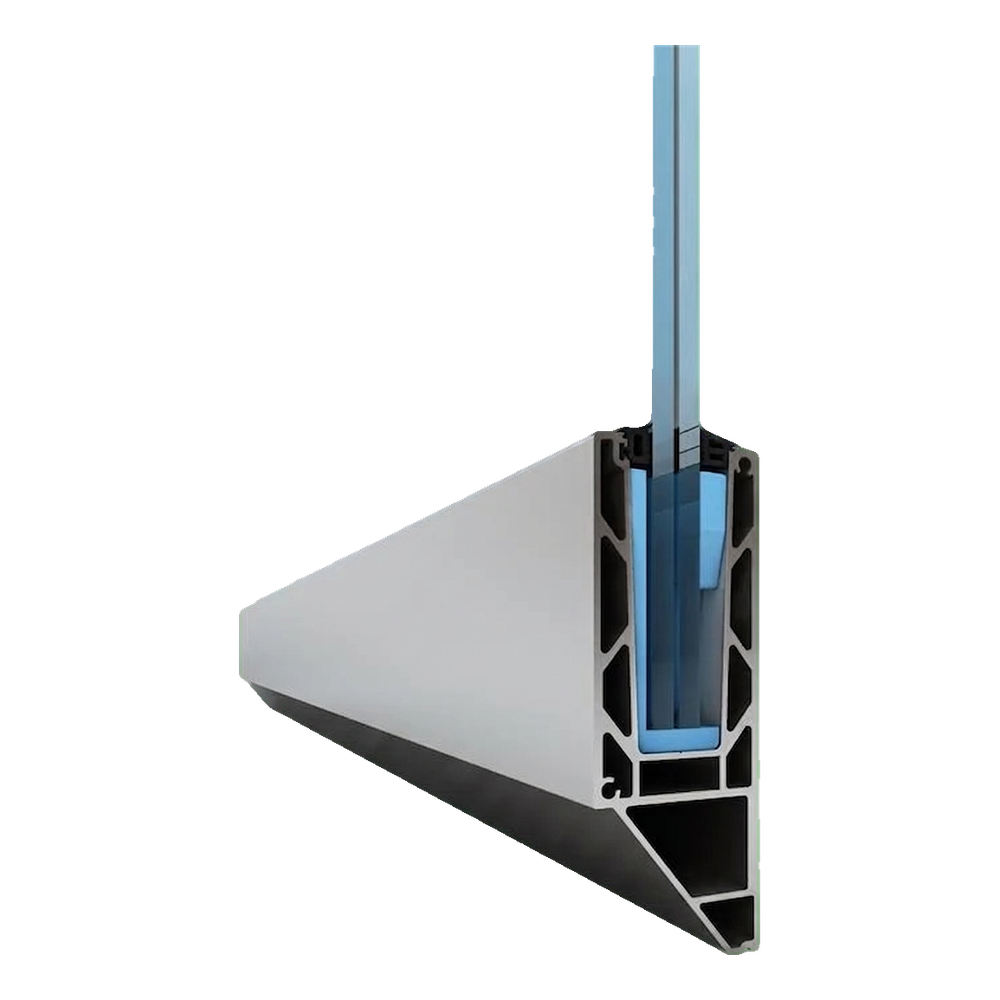

A Kozza KE 120 profil keresztmetszete a látható üvegkamrával és a tömítéssel
A Kozza KE 120 profil keresztmetszete a látható üvegkamrával és a tömítéssel

Sokoldalúság az üvegvastagság terén a KE 120 profil egyik legnagyobb előnye. A rendszer három tartományt kezel: 12–13,52 mm, 16–17,52 mm és 20–21,52 mm. Az illesztés külön távtartó betétekkel történik, amelyek pontosan központosítják és stabilizálják az üvegtáblát a profil kamrájában. Ennek köszönhetően egyetlen profiltípus különféle projektek igényeit fedi le – a könnyű beltéri mellvédektől a vastag laminált üveges, strapabíró kültéri mellvédekig.

A profil keresztmetszetének méretei

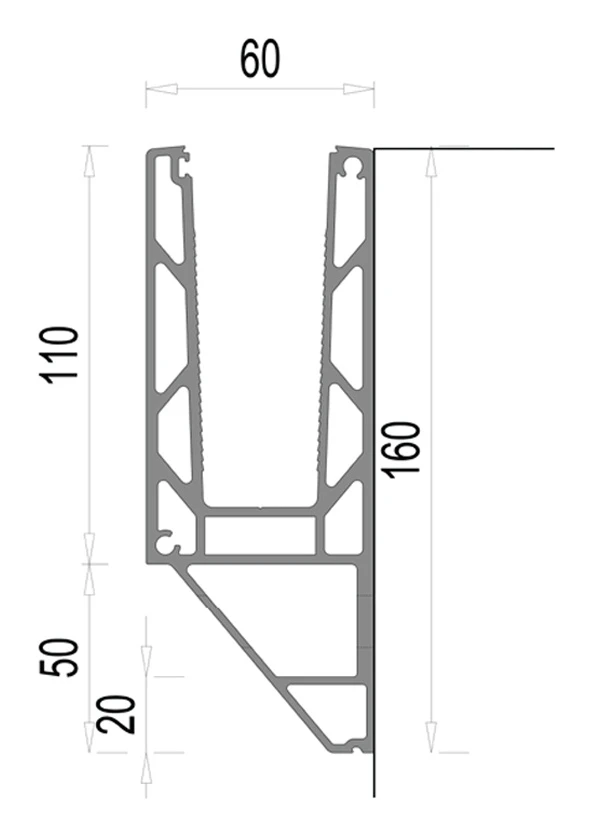

A KE 120 profil keresztmetszetének méretrajza – szélesség 60 mm, magasság 160 mm
A KE 120 profil keresztmetszetének méretrajza – szélesség 60 mm, magasság 160 mm
  • A profil teljes magassága: 160 mm
  • Az elülső fal magassága (üvegbefogadó horony): 110 mm
  • Az alsó támasztó rész magassága: 50 mm
  • Az elülső alsó él magassága: 20 mm
  • A profil szélessége (felül): 60 mm

A rögzítőfuratok elrendezési rajza

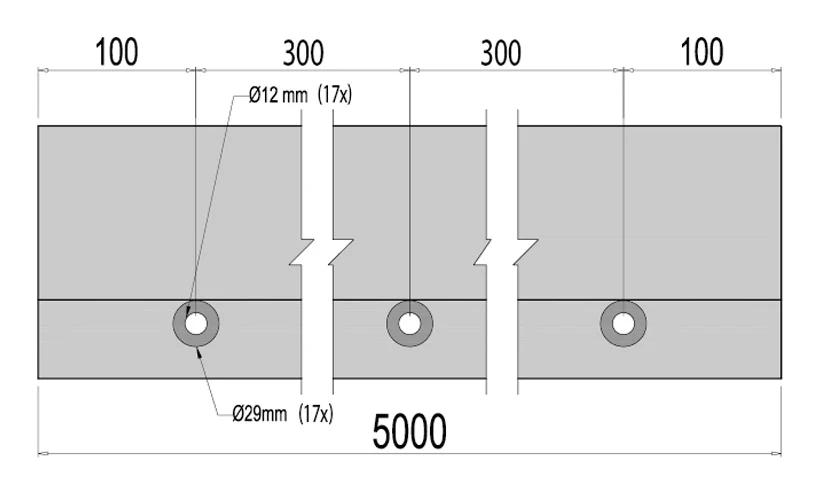

A KE 120 profil rögzítőfurat-elrendezési rajza – 17 furat 5000 mm hosszon
A KE 120 profil rögzítőfurat-elrendezési rajza – 17 furat 5000 mm hosszon

A profil gyárilag kialakított 17 rögzítőfurattal rendelkezik, amelyek egyenletesen helyezkednek el a teljes 5000 mm hosszon. A furatok távolsága 300 mm, a profil szélétől az első és az utolsó furat tengelyéig pedig 100 mm. Minden furat átmérője Ø12 mm, süllyesztése Ø29 mm, így süllyesztett fejű csavarokkal szerelhető. A furatok pontos kiosztása jelentősen felgyorsítja a telepítést – nem kell a helyszínen fúrni.

Üvegvastagság-változatok

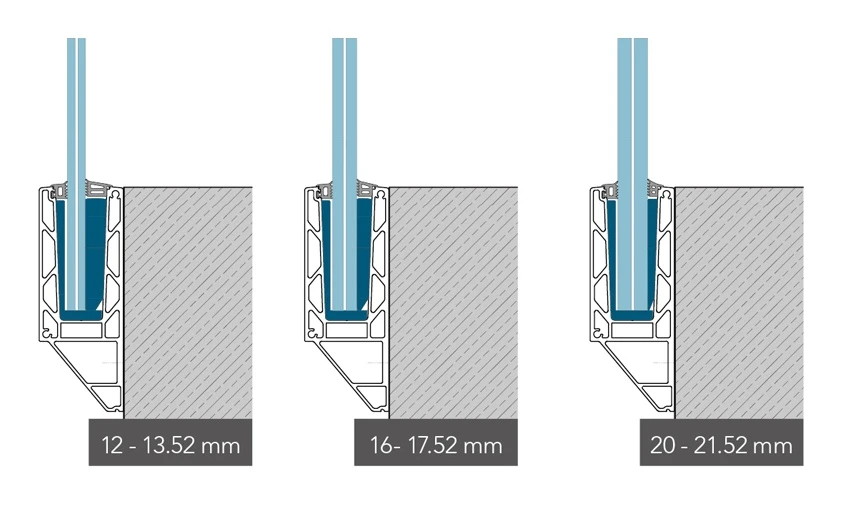

Három üvegbeültetési változat a KE 120 profilban: 12-13.52 mm, 16-17.52 mm, 20-21.52 mm
Három üvegbeültetési változat a KE 120 profilban: 12-13.52 mm, 16-17.52 mm, 20-21.52 mm

A KE 120 profil három üvegvastagság-tartománnyal kompatibilis. A megfelelő távtartó betét kiválasztásával gyorsan igazítható az adott projekthez – anélkül, hogy másik profilt kellene rendelni.

Teherbírás és terhelésállóság

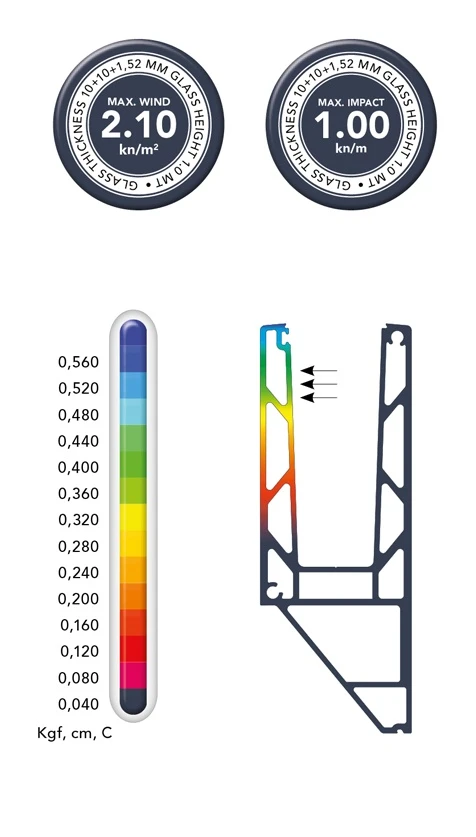

A KE profil terhelési értékeit bemutató infografika – max. szélterhelés 2.10 kN/m², max. ütközési terhelés 1.00 kN/m
A KE profil terhelési értékeit bemutató infografika – max. szélterhelés 2.10 kN/m², max. ütközési terhelés 1.00 kN/m

A KE 120 profilt szél- és ütközési terhelésre is bevizsgálták. 10+10+1,52 mm vastagságú és 1,0 m magasságú üveg esetén a maximális szélterhelés 2,10 kN/m², a maximális ütközési erő pedig 1,00 kN/m. Az elmozdulási értékek 1 m alaphosszúságú profilra vonatkoznak, 500 kg (5000 N) alatti vízszintes terhelésnél, az alaptól a profil legmagasabb pontjáig.

Terhelési táblázat a KE sorozathoz

A KE sorozatú profilok maximális szél- és ütközési terhelései

KE sorozatÜveg 12–13,52 mmÜveg 16–17,52 mmÜveg 20–21,52 mm
Üveg magassága 1,0 mÜveg magassága 1,2 mÜveg magassága 1,0 mÜveg magassága 1,2 mÜveg magassága 1,0 mÜveg magassága 1,2 m
Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)Max. szélterhelés (kN/m²)Max. ütközési terhelés (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Oldalsó rögzítési lehetőségek

A KE 120 profil oldalsó rögzítési változatainak vázlatai – beton- vagy falazott falhoz
A KE 120 profil oldalsó rögzítési változatainak vázlatai – beton- vagy falazott falhoz

A profil oldalról rögzíthető a falhoz vagy a teherhordó szerkezethez megfelelő mechanikus vagy vegyi dübelekkel. A gyárilag süllyesztett furatoknak köszönhetően a profil laposan fekszik fel az aljzatra, így esztétikus, vonalszerű hatást biztosít látható rögzítőelemek nélkül. Az oldalsó rögzítés különösen akkor ideális, ha a padlóba szerelés nem lehetséges – pl. galériákon, kész burkolattal rendelkező erkélyeken vagy támfalakon.

A 120 cm-es maximális üvegmagasság vázlata a KE 120 profilban
A 120 cm-es maximális üvegmagasság vázlata a KE 120 profilban

A profilba ültetett üvegtábla maximális magassága 120 cm. Ez az érték lehetővé teszi a lakóépületekre és közhasználatú épületekre vonatkozó biztonsági követelményeknek megfelelő korlátok kialakítását, miközben optimális arányt biztosít az üveg magassága és a profil mechanikai szilárdsága között.

Lépésről lépésre szerelési útmutató

A Kozza KE 120 rendszert a gyors szerelésre tervezték. Az alábbi ábrák a telepítés egymást követő szakaszait mutatják be — az alapprofil falra rögzítésétől az üveg behelyezésén át a záródugók és takarók felszereléséig.

1. szakasz – Az alapprofil felszerelése (1–6. lépés)

A Kozza KE 120 profil szerelési útmutatója – 1–6. lépés: a profil rögzítése, a záródugók felszerelése, az üveg behelyezése és a szorítók meghúzása
A Kozza KE 120 profil szerelési útmutatója – 1–6. lépés: a profil rögzítése, a záródugók felszerelése, az üveg behelyezése és a szorítók meghúzása

2. szakasz – A rögzítések kiegészítése (7–9. lépés)

A Kozza KE 120 profil szerelési útmutatója – 7–9. lépés: fúrás, profilok összekapcsolása és beállítás
A Kozza KE 120 profil szerelési útmutatója – 7–9. lépés: fúrás, profilok összekapcsolása és beállítás

3. szakasz – Végső szerelés és takarás (10–12. lépés)

A Kozza KE 120 profil szerelési útmutatója – 10–12. lépés: a szorítók végleges meghúzása, az oldalsó záródugó felszerelése és a kész eredmény
A Kozza KE 120 profil szerelési útmutatója – 10–12. lépés: a szorítók végleges meghúzása, az oldalsó záródugó felszerelése és a kész eredmény

Alkalmazási területek

  • Lépcső- és galériakorlátok lakóépületekben
  • Erkély- és teraszkorlátok
  • Beltéri korlátok szállodákban, irodaházakban és bevásárlóközpontokban
  • Üvegkerítések közterületeken
  • Dekoratív üvegezések és üvegfalak

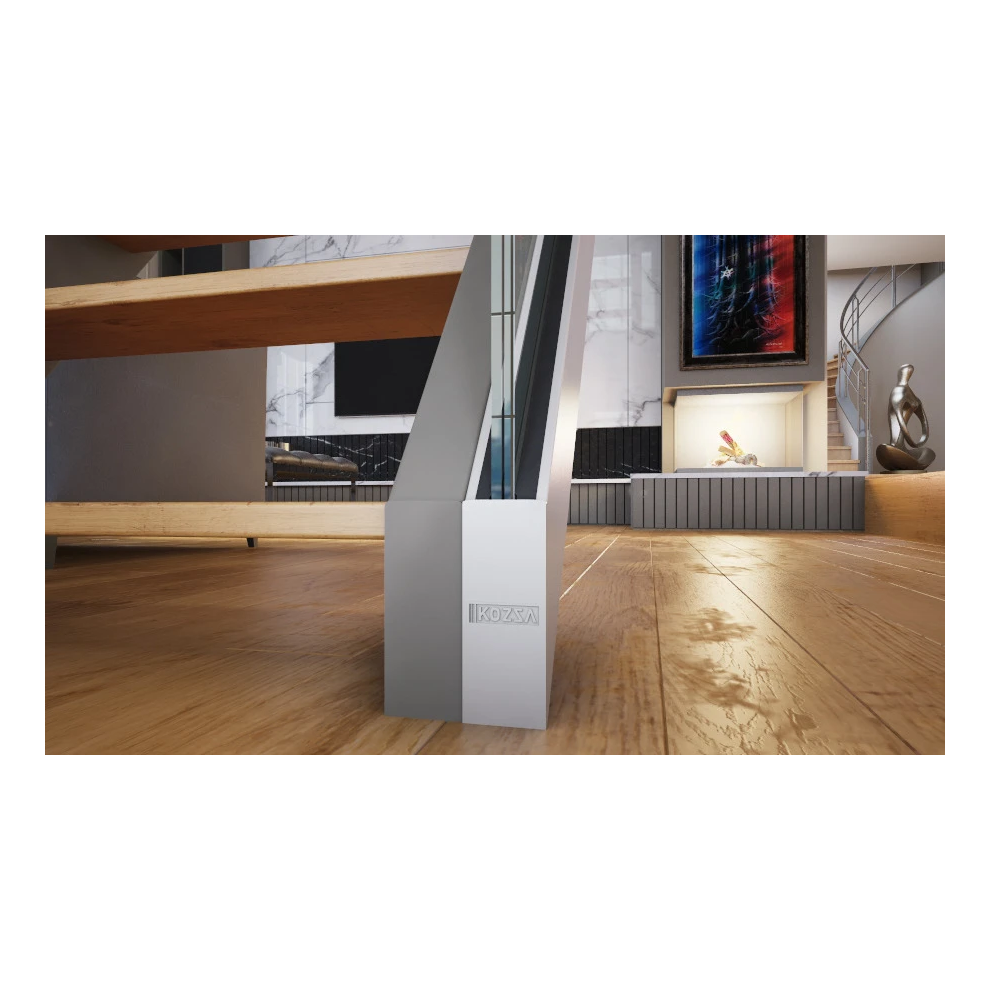

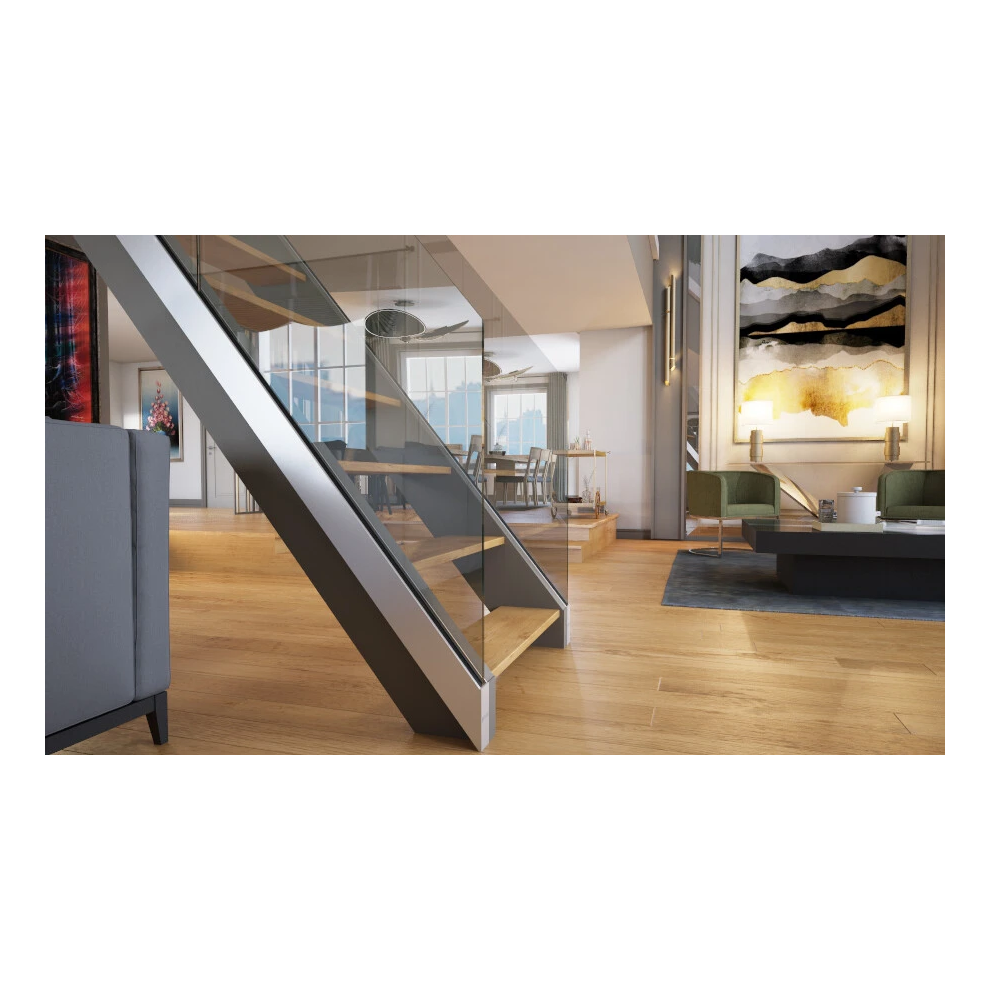

Üvegkorlát részlete Kozza KE 120 profillal – közeli kép az acél-üveg profilról lépcsőnél
Üvegkorlát részlete Kozza KE 120 profillal – közeli kép az acél-üveg profilról lépcsőnél

A Kozza KE 120 profil olyan megoldás, amely egyesíti a szerkezeti szilárdságot a modern design esztétikájával. A matt eloxált, lapos rendszer visszafogott, elegáns kivitelt ad, amely illeszkedik a jelenlegi építészeti trendekhez. A szerelőcégek számára a szerelés egyszerűsége a legfontosabb — a gyárilag fúrt furatok, az áttekinthető 12 lépéses útmutató és az üvegvastagság-tartományok sokoldalúsága kiküszöböli az időigényes átalakításokat az építkezésen.
