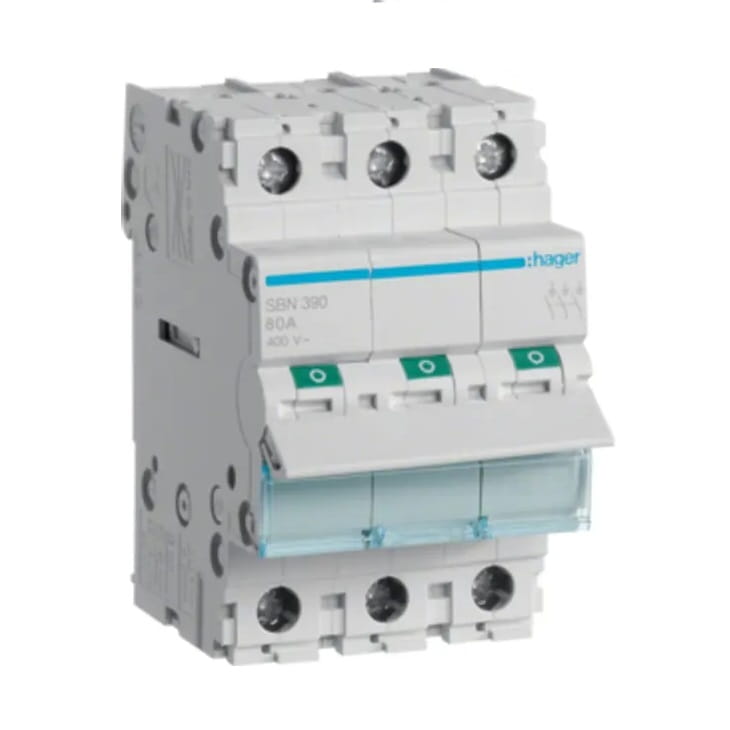

Leválasztó kapcsoló leválasztó 3 fázisú 3P 100A 400V AC SBN390 HAGER

Go to Product feedback

Leválasztó kapcsoló leválasztó 3 fázisú 3P 100A 400V AC SBN390 HAGER olyan típusú elektromos kapcsoló, amely több funkciót lát el: névleges körülmények között és túlterheléskor (beleértve a meghatározott ideig tartó rövidzárlatot is) áramot vezet, névleges és hibás körülmények között egyaránt leválasztja az áramkört, és szigetel, teljesítve a berendezés biztonságos működéséhez szükséges szigetelési tulajdonságokra vonatkozó követelményeket.

Go to full description
with VAT without VAT
Price 9 607,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási lehetőségek

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] rozlaczniki-izolacyjne #95

  • Alkalmazás AC (hálózati)
  • Leválasztó típusa leválasztó
  • Névleges áram [A] 100A
  • Pólusok száma 3P
  • Névleges feszültség [V] 400V AC
  • Márka HAGER

Leírás

Leválasztó kapcsoló leválasztó 3 fázisú 3P 100A 400V AC SBN390 HAGER

Leválasztó kapcsoló leválasztó 3 fázisú 3P 100A 400V AC SBN390 HAGER olyan típusú elektromos kapcsoló, amely több funkciót lát el: névleges körülmények között és túlterheléskor (beleértve a meghatározott ideig tartó rövidzárlatot is) áramot vezet, névleges és hibás körülmények között egyaránt leválasztja az áramkört, és szigetel, teljesítve a berendezés biztonságos működéséhez szükséges szigetelési tulajdonságokra vonatkozó követelményeket.

Minden egyes HAGER moduláris szigetelő kapcsoló-megszakító zöld és piros mezővel rendelkezik a működtető karon, hogy a megszakító pozíciója egyértelműen láthatóvá váljon. Az SBN390 készülék tartós műanyagból készül, és -20ºC és +50ºC közötti hőmérsékleten használható.

SPECIFIKÁCIÓ

Gyártó
HAGER
Névleges áram
100 A
Fázisok száma
3 fázisú
Pólusok száma
3 P
Névleges kapcsolási feszültség Ue (AC)
400 V
Névleges frekvencia
50/60 Hz
Névleges szigetelési feszültség Ui
440 V
Feszültség bemeneti típus 1
AC
Névleges ellenálló túlfeszültség Uimp
6000 V
Áramterhelhetőség AC21, A kategória
100 A
Névleges üzemi áram (AC23), A kategória
40 A
Áramterhelhetőség AC21 B kategóriában
100 A
Az A kategóriában megengedett AC22 áramerősség az A kategóriában
100 A
AC22 megengedett áramterhelhetőség a B kategóriában
100 A
Névleges üzemi áram (AC23), B kategóriában
40 A
Rövidzárlati áram gl-gG biztosítékokkal
1200 A
Lezárási kapacitás 400 V-on AC23A-ban
1692 A
Névleges rövidzárlati ellenállási áram 1s
1,2 kA
Hőárammal ellátott külső burkolat
100 A
Teljes teljesítményveszteség névleges áram esetén
16,5 W
Pólusonkénti teljesítményveszteség névleges áram esetén
5,5 W
Elektromos élettartam névleges terhelés mellett működési ciklusokban (AC21)
2500
Elektromos élettartam névleges terhelés mellett működési ciklusokban (AC22)
2500
Mechanikai élettartam (ciklusok száma)
40 000
Rugalmas vezető (vezeték) keresztmetszete egy terminálban
6 / 35 mm²
Merev vezető (vezeték) keresztmetszete a csatlakozóban
6 / 50 mm²
Meghúzási nyomaték
3,6 Nm
A csatlakozás típusa
csavarral
NO érintkezők száma
3
Tárolási hőmérséklet
-40ºC és +80ºC között
Védelmi fokozat
IP20
Méretek
69 x 83 x 70 mm
Eszközcsoport
SBN
Szabványos
IEC 60947-3
Európai irányelv RoHs
kompatibilis
Szennyezettségi fok az IEC 60664 / IEC 60947-2 szerint
2

Elérhető Konfiguráció

Termékkód
Katalógusszám
EAN
Modell
GPV-401-85
next arrow image
SBN390/HAG
3250615510303
SBN390
