M10 üvegtetőrendszer 3 részes merevítő fi 10 mm üveg 8-17,52 mm AISI 304 szatén

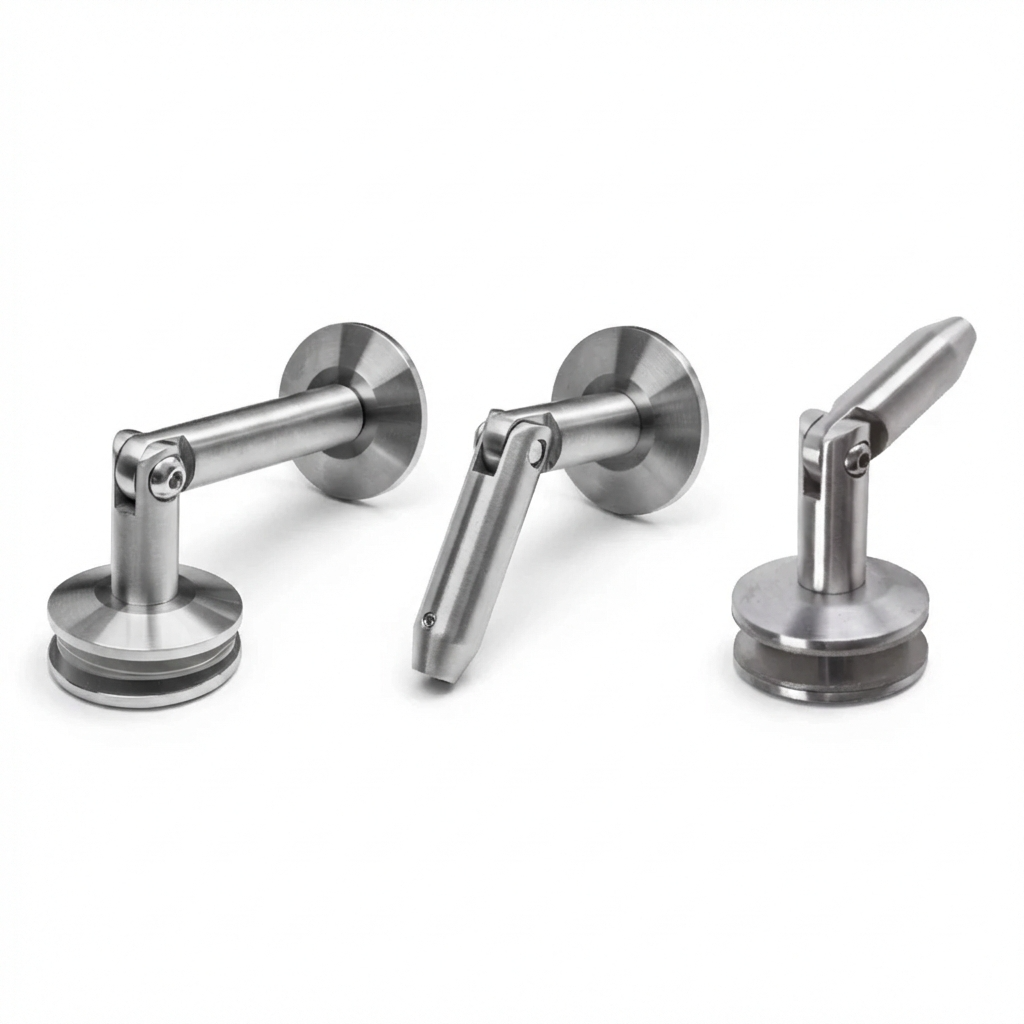

A rendszer három, precízen megmunkált AISI 304 rozsdamentes acél csatlakozóból áll szatén felülettel, amelyek tartósságot és esztétikus megjelenést biztosítanak évekre. Minden elem rejtett szerelőnyílással rendelkezik, ami elegáns, minimalista megjelenést kölcsönöz a teljes szerkezetnek. Az üveg nem érintkezik közvetlenül a fémmel – a készlet nyomógumikkal is tartalmaz, amelyek védik az üvegtáblát és megfelelő helyzetben stabilizálják azt.

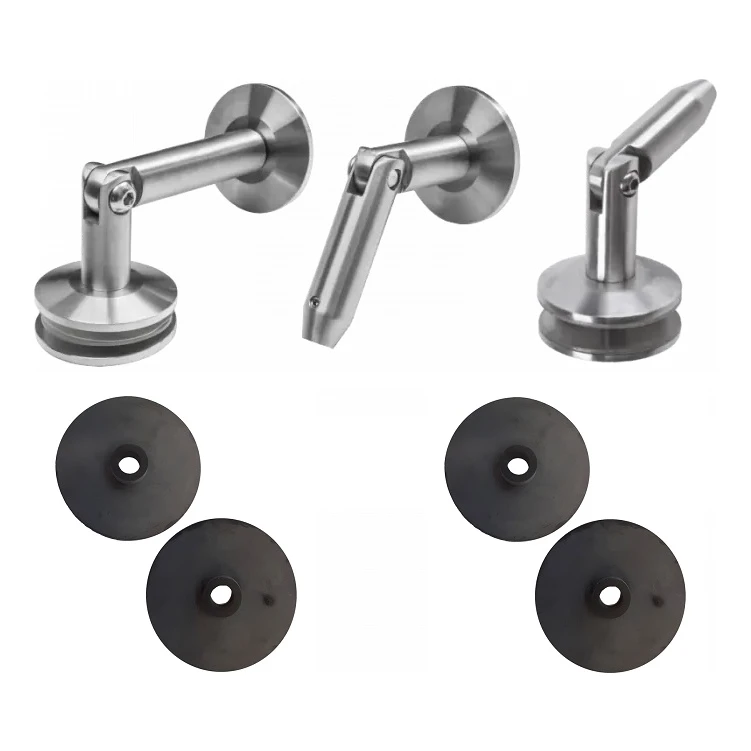

A készlet tartalma

• Fal–üveg csatlakozó nyomógumi készlettel
• Üveg–feszítőrúd csatlakozó nyomógumi készlettel
• Feszítőrúd–fal csatlakozó

A készlet nem tartalmaz üvegtáblát és feszítőrudakat – ezeket külön kell beszerezni. Az M10 menetű feszítőrudak három hosszban kaphatók: 1 m, 1,2 m és 1,5 m, és rozsdamentes acélból készülnek.

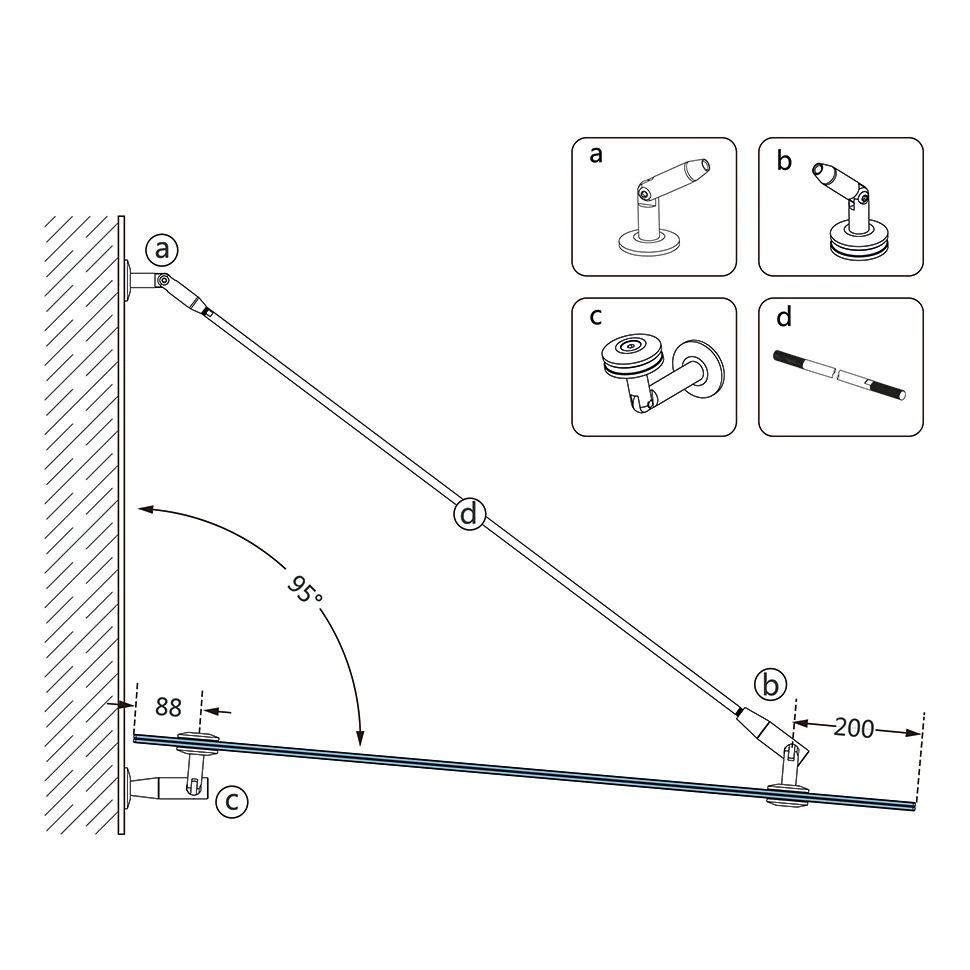

Szerelési elv

A feszítőrudat az épület homlokzatához a feszítőrúd–fal csatlakozóval (a elem) rögzítik, majd megfeszítik az ernyő optimális helyzetének eléréséig. A fal–üveg csatlakozó (c elem) az üvegtábla alsó élét 88 mm távolságra tartja a homlokzattól, míg az üveg–feszítőrúd csatlakozó (b elem) a terheléseket a feszítőrúdra viszi át. A feszítőrúd szögének beállítási tartománya 95°-ig terjed, ami lehetővé teszi a rendszer különböző szerelési körülményekhez való igazítását.

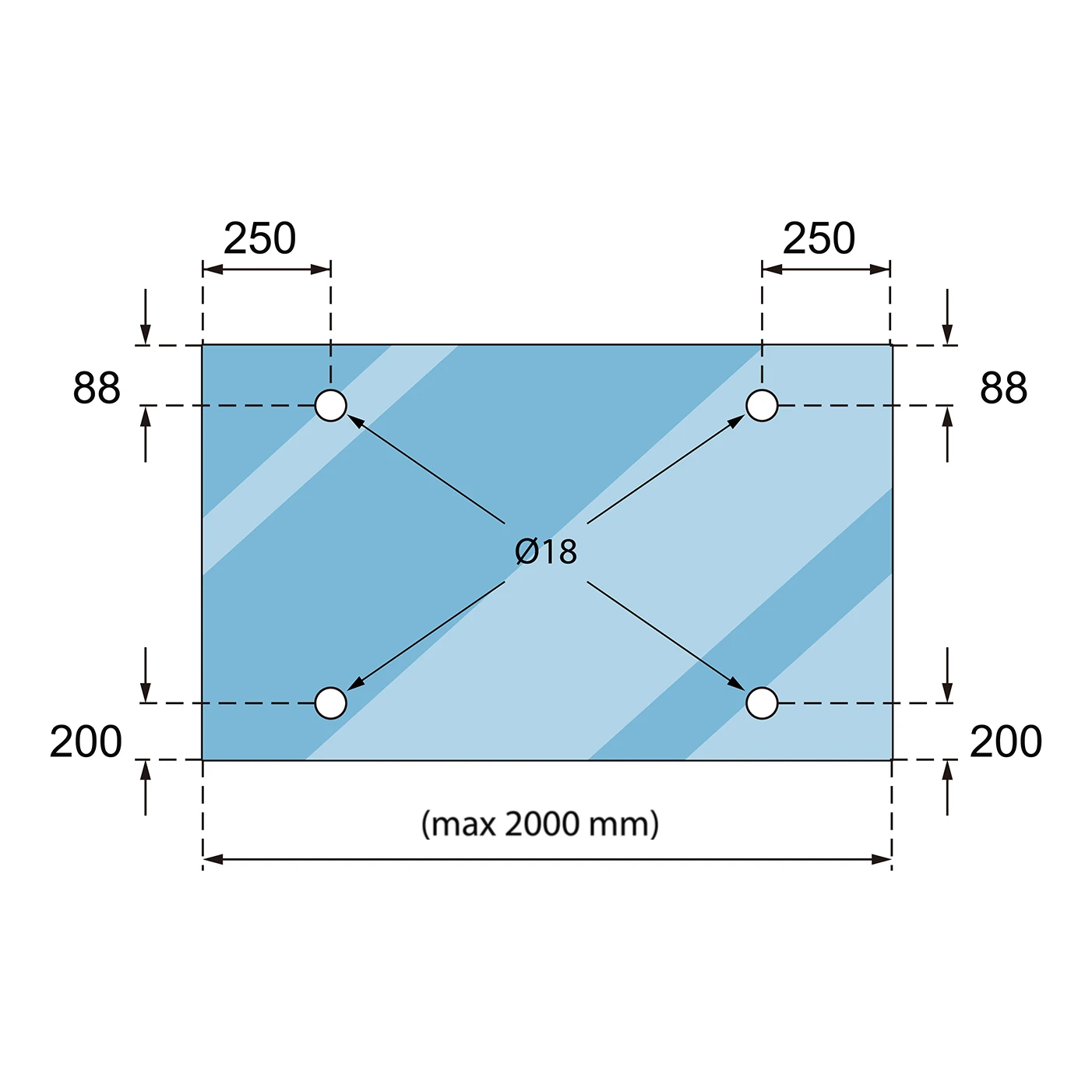

Az üvegben lévő rögzítési pontok elrendezése

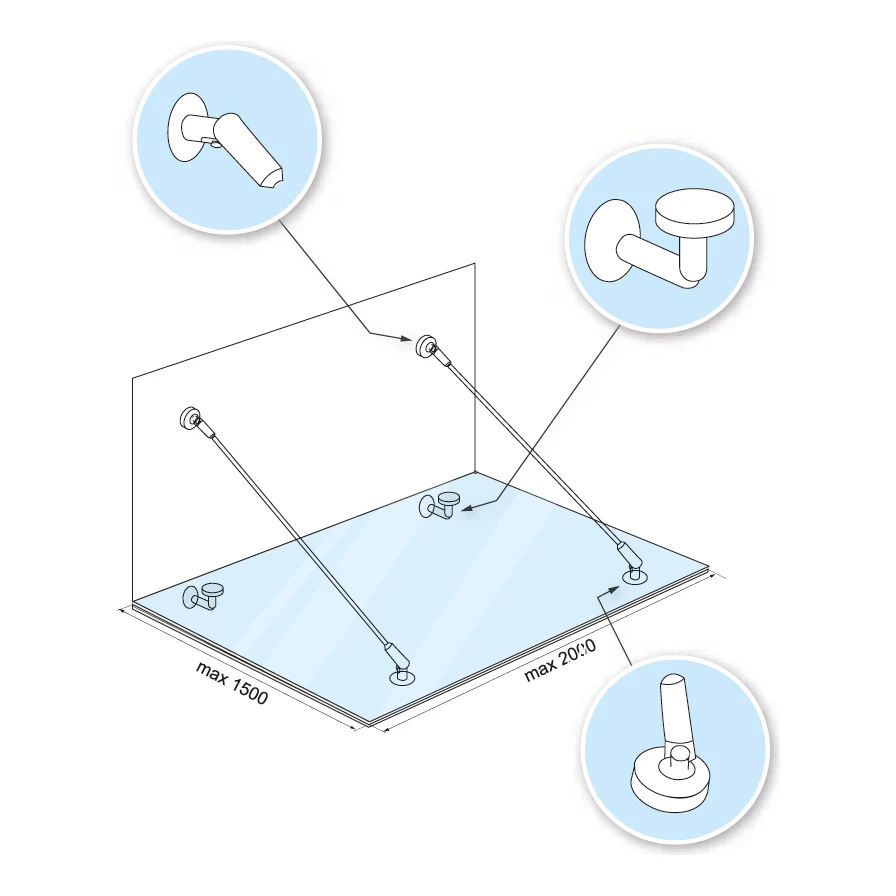

• Maximális üvegszélesség: 2000 mm
• Maximális ernyőmélység: 1500 mm
• Felső furatok (fal–üveg csatlakozók): 88 mm a felső éltől, 250 mm az oldalsó élektől
• Alsó furatok (üveg–feszítőrúd csatlakozók): 200 mm az alsó éltől, 250 mm az oldalsó élektől
• Furatok átmérője az üvegben: Ø18 mm

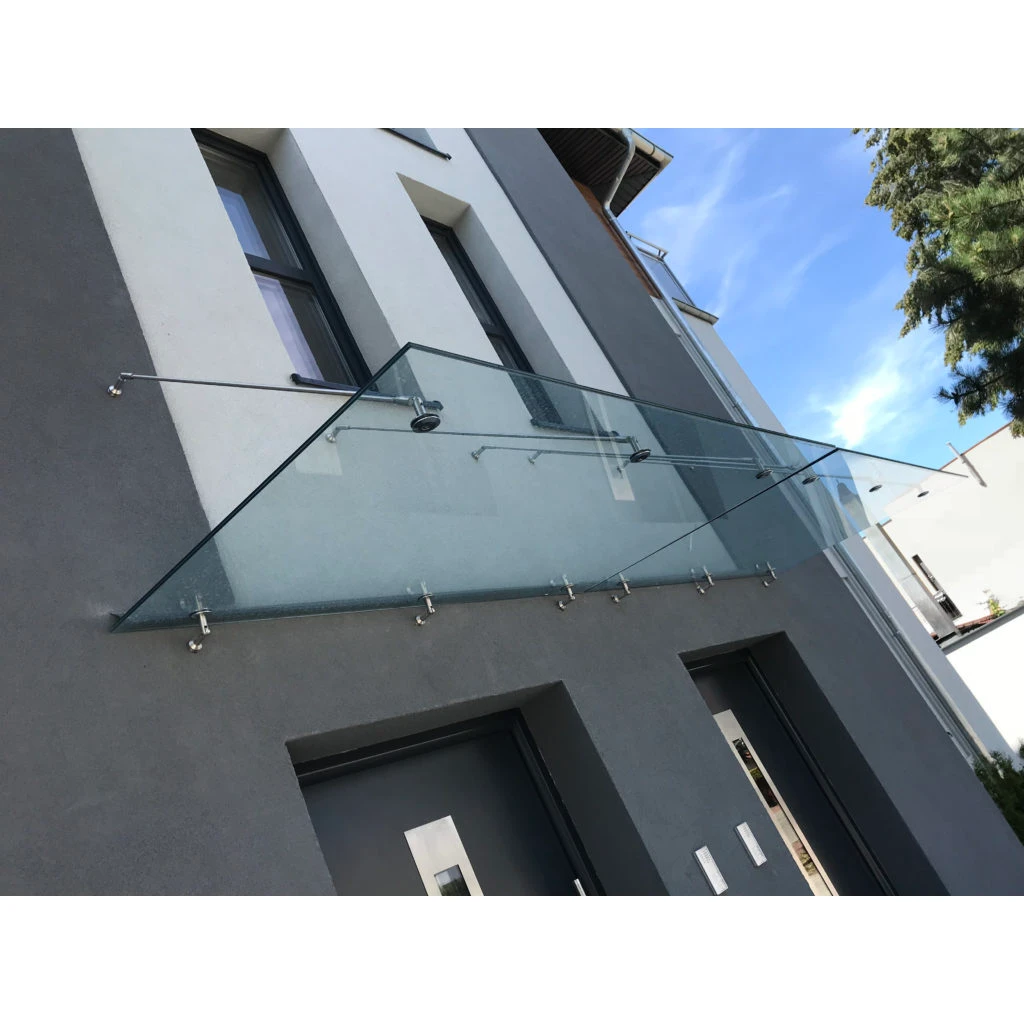

Sokoldalú alkalmazhatóság – ez a rendszer egyik legfontosabb jellemzője. Vastag hőszigetelési réteggel rendelkező épületek esetén kiegészítő szerelőlemez alkalmazható, amely lehetővé teszi a csatlakozók biztonságos rögzítését a teherhordó falban. Ennek köszönhetően a készlet egyaránt megfelel újonnan épülő objektumokhoz és régebbi homlokzatok felújításához. Az üvegtetők megvédik a bejárati zónát az időjárási csapadéktól, miközben modern, könnyű vizuális megjelenést kölcsönöznek az épületnek.

Műszaki specifikáció

• Feszítőrúd menete: M10
• Üvegvastagság: 8–17,52 mm
• Falhoz és üveghez rögzítő csavarok: M9
• Anyag: AISI 304 rozsdamentes acél
• Felület: szatén
• Csatlakozó hossza: 130 mm
• Készlet tömege: 1,64 kg
