M12 üvegtetőrendszer. 3 részes, fi 12mm rúdhoz, üveg 8-17,52mm (aisi304, univerzális, szatén)

Go to Product feedback

3 részes készlet összekötőkből AISI 304 rozsdamentes acélból, szatén kivitelben, 8–17,52 mm vastagságú üveg előtetőkhöz, M12-es feszítőhuzal-menet, tömeg 1,6 kg.

Go to full description
with VAT without VAT
Price 22 444,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] daszki-szklane #127

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Üvegvastagság [mm] 8-17,52

Leírás

3 részes üvegtetőrendszer M12 – AISI 304 acél, szatén felület

3 részes üvegtető-rögzítőrendszer professzionális telepítéshez, 8–17,52 mm vastagságú üvegtáblákhoz tervezve. Az AISI 304 rozsdamentes acélból készült, szatén felületű összekötő készlet tartós, esztétikus és biztonságos rögzítést biztosít üvegtető-szerkezetek számára lakóépületekben és közhasználatú létesítményekben egyaránt.

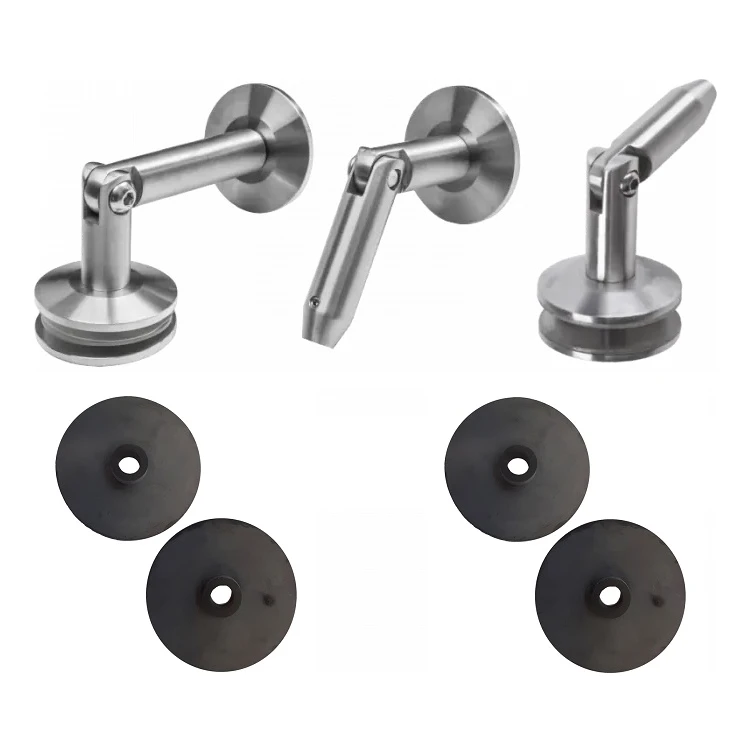

3 részes M12 üvegtetőrendszer – a készlet elemei: rozsdamentes acél összekötők és nyomógumik
3 részes M12 üvegtetőrendszer – a készlet elemei: rozsdamentes acél összekötők és nyomógumik

A készlet három precíziós összekötőből áll, amelyek együtt teljes rögzítőrendszert alkotnak az üvegtető merevítőrúddal való rögzítéséhez. Az üvegtábla nem érintkezik közvetlenül a tartókkal – a készlethez mellékelt nyomógumik védik az üveget, és egyúttal a megfelelő pozícióban stabilizálják azt. Az univerzális kialakítás különböző épülettípusokon is alkalmazható, vastagabb homlokzati hőszigetelés esetén pedig kiegészítő szerelőlemez is használható, ami rendkívül rugalmassá teszi a rendszert.

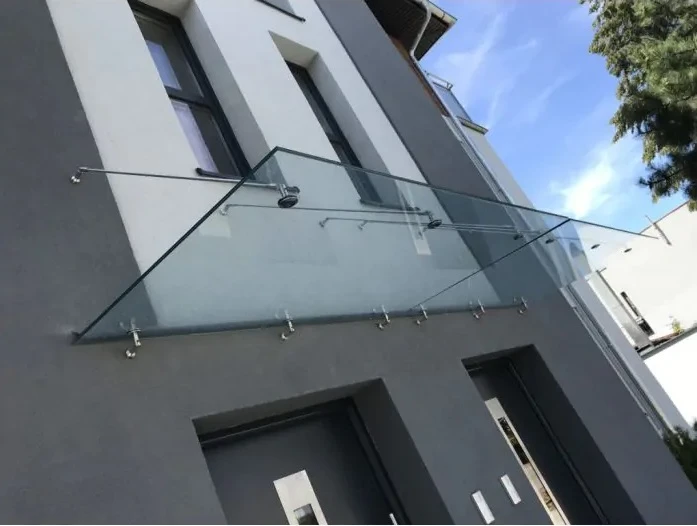

Épület homlokzatára szerelt üvegtető acél összekötők és merevítőrudak rendszerével
Épület homlokzatára szerelt üvegtető acél összekötők és merevítőrudak rendszerével

Az üvegtető kettős funkciót tölt be – védelmet nyújt az időjárási csapadék ellen, miközben könnyedséget kölcsönöz az épület homlokzatának. A merevítőrudas rendszer biztosítja a szerkezet merevségét, megőrizve a modern épületekhez ideális minimalista megjelenést.

A készlet tartalma

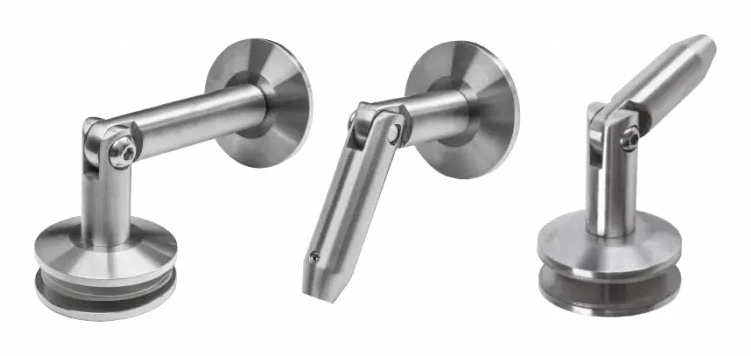

Az üvegtetőrendszer részét képező három AISI 304 rozsdamentes acél összekötő
Az üvegtetőrendszer részét képező három AISI 304 rozsdamentes acél összekötő
  • Fal–üveg összekötő nyomógumi készlettel
  • Üveg–M12 merevítőrúd összekötő nyomógumi készlettel
  • M12 merevítőrúd–fal összekötő

A készlet nem tartalmazza a következőket: üvegtáblát, merevítőrudakat és egyéb, fent fel nem sorolt elemeket. Az M12 menetes merevítőrudat (rozsdamentes acél pálca) külön kell beszerezni – elérhető hosszak: 1 m, 1,2 m és 1,5 m. A merevítőrudat a homlokzatba kell rögzíteni, majd az üvegtető optimális pozíciójának és stabilitásának eléréséig megfeszíteni.

Műszaki adatok

Az üvegtető-szerelés oldalnézeti sémája 95°-os szög és az összekötők elhelyezési méretei jelölésével
Az üvegtető-szerelés oldalnézeti sémája 95°-os szög és az összekötők elhelyezési méretei jelölésével
  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén
  • Merevítőrúd menete: M12
  • Falba és üvegbe rögzítő csavarok menete: M10
  • Üvegvastagság: 8–17,52 mm
  • Hossz (L): 130 mm
  • Készlet tömege: 1,6 kg
  • Üvegfuratok átmérője: Ø18 mm
  • Merevítőrúd szerelési szöge: 95°
  • EAN: 5901289674263

Méretezés és szerelési séma

Az üvegtáblán lévő furatok megfelelő elhelyezése kulcsfontosságú a szerkezet stabilitása és biztonsága szempontjából. Az alábbi sémák a rögzítési pontok ajánlott elrendezését és az üveg maximálisan megengedett méreteit mutatják be.

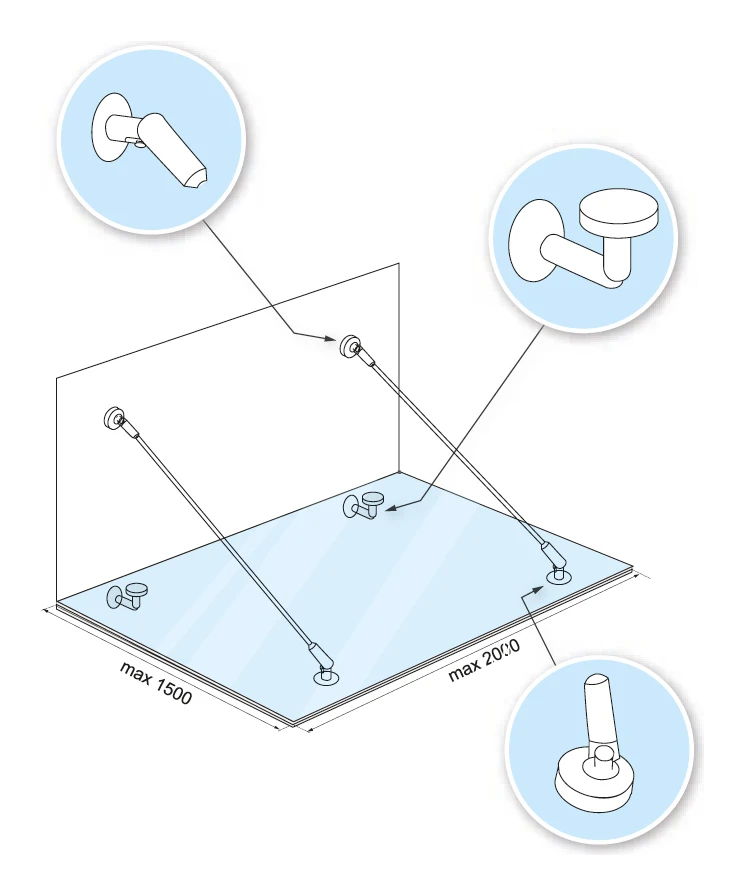

Az üvegtető-szerelés 3D sémája a három összekötőtípus és a max. 1500 × 2000 mm-es méretek feltüntetésével
Az üvegtető-szerelés 3D sémája a három összekötőtípus és a max. 1500 × 2000 mm-es méretek feltüntetésével

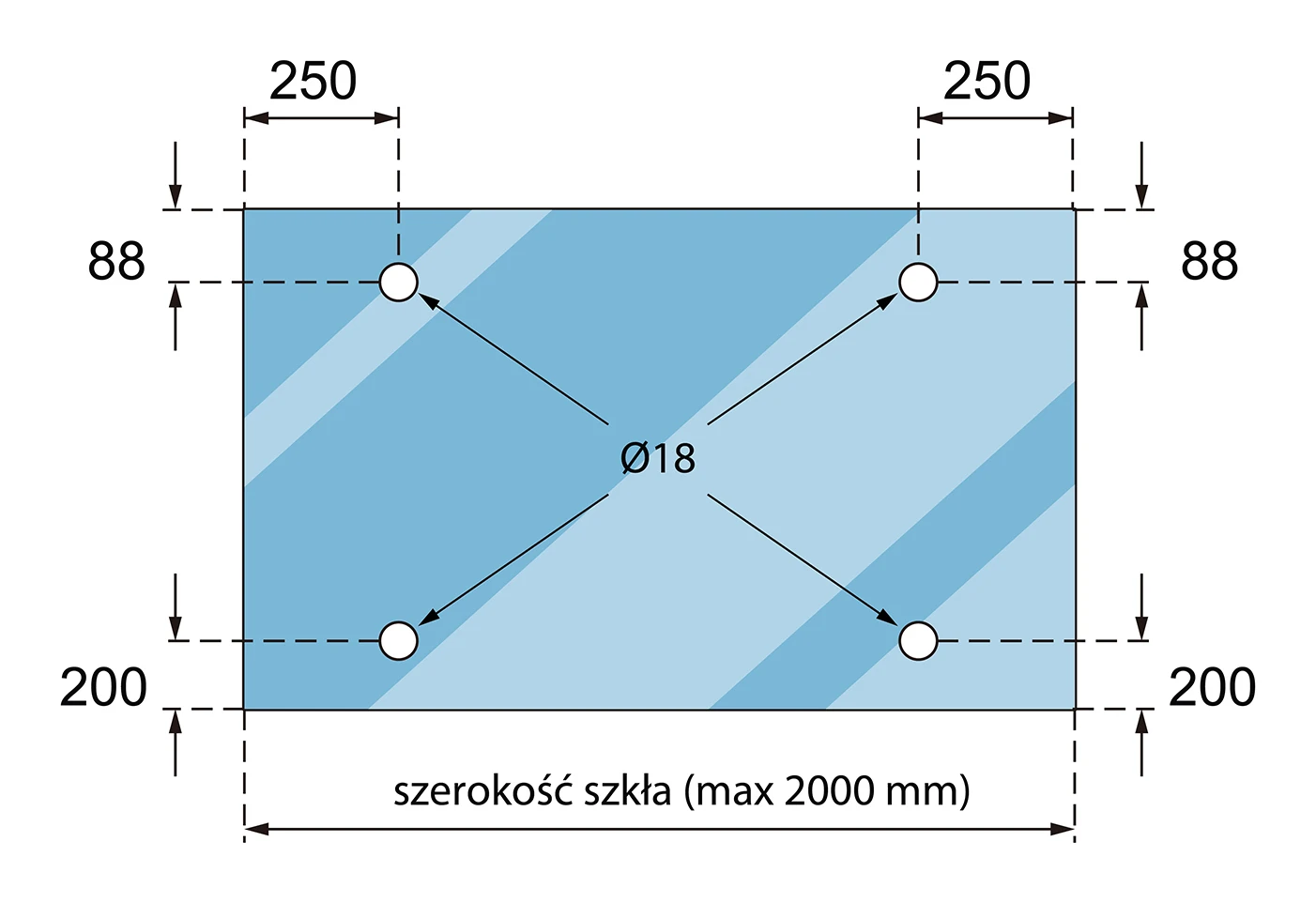

Az üvegfuratok elhelyezésének műszaki rajza – 250 mm az oldalsó szélektől, 88 mm felülről, 200 mm alulról, Ø18 mm
Az üvegfuratok elhelyezésének műszaki rajza – 250 mm az oldalsó szélektől, 88 mm felülről, 200 mm alulról, Ø18 mm

Az üvegfuratok ajánlott elhelyezési méretei:

  • Maximális üvegszélesség: 2000 mm
  • Maximális üvegmélység (kinyúlás): 1500 mm
  • Furatok távolsága az oldalsó szélektől: 250 mm
  • Felső furatok távolsága a felső széltől: 88 mm
  • Alsó furatok távolsága az alsó széltől: 200 mm
  • Furatok átmérője: Ø18 mm

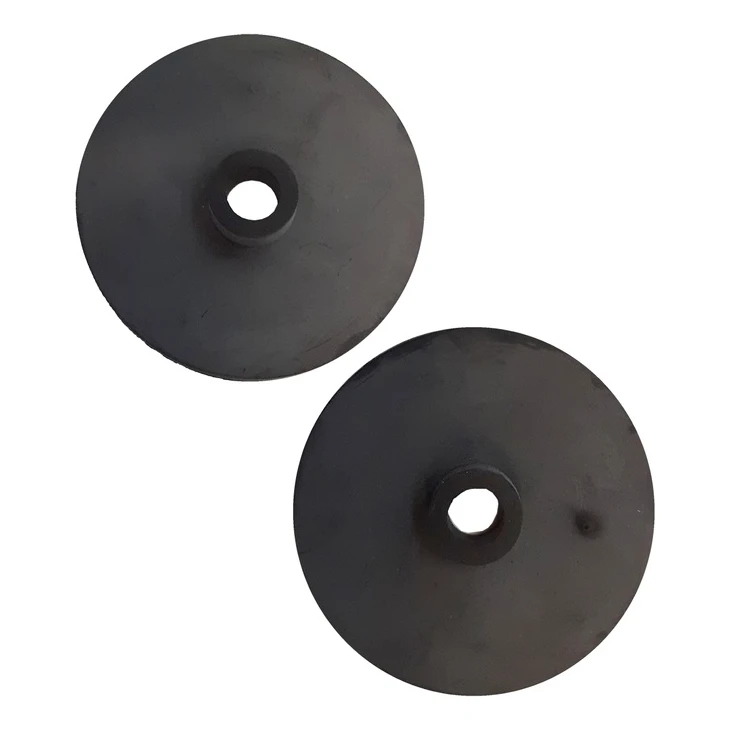

A készlethez mellékelt EPDM nyomógumik, amelyek megvédik az üveget az acél összekötőkkel való közvetlen érintkezéstől
A készlethez mellékelt EPDM nyomógumik, amelyek megvédik az üveget az acél összekötőkkel való közvetlen érintkezéstől

A nyomógumik megvédik az üvegtáblát a fémösszekötőkkel való közvetlen érintkezéstől, kiküszöbölve a repedés kockázatát és biztosítva az üveg stabil tartását. A gumikészlet minden üveggel érintkező összekötőhöz mellékelve van.

Az üvegtető-szerelés magas szintű szakértelmet igényel, ezért javasolt a munkálatokat szakképzett szerelőcsapatra bízni, amely tapasztalattal rendelkezik edzett üveggel és merevítőrudas rendszerekkel való munkában.
