Noark Csatlakozó doboz túlfeszültség-védelemmel DC+AC 40A 3-fázisú SH-355
termék nem elérhető
kívánságlistára
Leírás

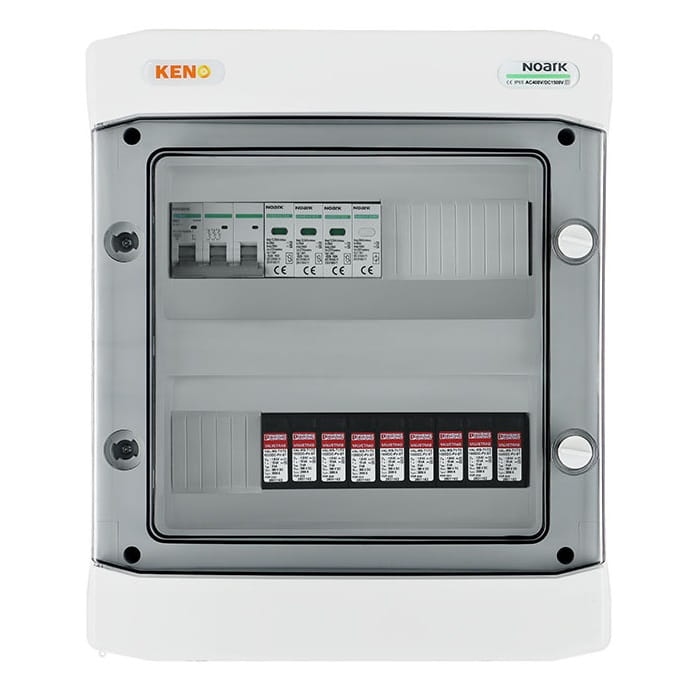

Noark Csatlakozó Doboz Túlfeszültség-védelemmel DC+AC 40A 3-Fázisú SH-355
Csatlakozó doboz túlfeszültség-korlátozóval DC + AC, 1+2 típus, SH-355 DCAC típus
A fotovoltaikus inverterek tápellátására tervezett csatlakozó elosztó nemcsak a rövidzárlatok és túlterhelések következményei ellen nyújt védelmet, hanem a közvetlen és közvetett kisülések ellen is, mind az egyenáramú, mind a váltakozó áramú oldalon.
Földelt és szigetelt PV rendszerekben való használatra készült, és magas IP védelmi fokozatának köszönhetően kültéri szerelésre is alkalmas. Az elosztó szerkezete felületre szerelésre alkalmas, és felszereltségétől függően különböző funkciókat láthat el.
- Szabványos, bevált burkolat: Szilárdságot és tartósságot biztosít, amelynek köszönhetően az elosztók készen állnak a különféle telepítési követelmények teljesítésére.
- Kulcsos zár felszerelésének lehetősége: További biztonsági szintet biztosít, és csak a jogosult személyek számára teszi lehetővé az elektromos berendezésekhez való hozzáférést.
Alapvető paraméterek DC oldal
| Paraméter | Érték |
|---|---|
| PV lánc bemenetek | kimenetek száma | 3 | 3 |
| Túlfeszültség-korlátozók száma | Típus DC | Típus | 3 | Phoenix | T1/T2 |
| Csatlakozás típusa | Táblás MC4 Stäubli |
Alapvető paraméterek AC oldal
| Paraméter | Érték |
|---|---|
| Túlfeszültség-korlátozó AC | Típus | Noark | T1/T2 |
| Túláramvédő kapcsoló | Noark B40A 3F |
| Áram-védőkapcsoló | 1 x 300mA A típusú |
Alkalmazott DC túlfeszültség-korlátozó (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Túlfeszültség-védelem | T1 / T2 |
| Üresjárási feszültség UOCSTC | ≤ 975 V DC |
| Maximális kisülési áram Imax (8/20) μs | 40 kA |
| Válaszidő tA | ≤ 25 ns |
| Villámáram-teszt (10/350) μs, töltés | 2,5 As |
| Villámáram-teszt (10/350) μs, fajlagos energia | 6,25 kJ/Ω |
| Villámáram-teszt (10/350) μs, csúcsérték Iimp | 5 kA |
| Összesített elvezető áram Itotal (8/20) μs | 40 kA |
| Összesített elvezető áram Itotal (10/350) μs | 5 kA |
| Szigetelési ellenállás Riso | > 5 GΩ (500 V DC-nél) |
| Névleges kisülési áram In (8/20) μs | 15 kA |
| Névleges terhelési áram IL | 80 A |
| Tartós üzemi áram ICPV | < 20 μA |
| Maximális tartós feszültség UCPV | 1170 V DC |
| Rövidzárási ellenállás ISCPV | 2000 A |
| Maradék feszültség Ures | ≤ 3,5 kV (In-nél) |
| - | ≤ 2,9 kV (5 kA-nél) |
| - | ≤ 3,2 kV (10 kA-nél) |
| - | ≤ 3,7 kV (20 kA-nél) |
| - | ≤ 4,1 kV (30 kA-nél) |
| - | ≤ 4,6 kV (40 kA-nél) |
| Védővezető áram IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Védelmi szint Up | ≤ 3,5 kV |
| Készenléti teljesítményfelvétel PC | ≤ 25 mVA |
Alkalmazott túláramvédő kapcsoló (MCB) (1)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark / Ex9BN 3P B40 |
| Névleges áram | 40A; 3-F |
| Névleges üzemi feszültség Ue | 230/415 V AC |
| - | 72 V DC pólusonként (1P, 2P) |
| - | 48 V DC pólusonként (3P, 4P) |
| Minimális feszültség | 12 V AC/DC |
| Névleges impulzus-feszültség Uimp az IEC 60898-1 szerint | 6 kV |
| Névleges impulzus-feszültség Uimp az IEC 60947-2 szerint | 6 kV |
| Névleges zárlati teljesítmény Icn az IEC 60898-1 szerint | 6 kA |
| Névleges zárlati teljesítmény Icn az IEC 60947-2 szerint | 10 kA |
| Névleges szigetelési feszültség Ui | 690 V AC |
| Pólusok száma | 3 |
| Frekvencia | 50/60 Hz |
| Karakterisztika | B |
| Kivitel szerint | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanikai élettartam | 20 000 kapcsolás |
| Elektromos élettartam | 10 000 kapcsolás |
| Energia-korlátozási osztály | 3 |
| Használati kategória | A |
| Tápellátás iránya | Tetszőleges (felülről vagy alulról) |
Alkalmazott AC túlfeszültség-korlátozó (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Csatlakozás | L-N/PE, N-PE |
| Kivitel szerint | EN 61643-11 |
| Korlátozó típusa | Type 1+2 (I+II osztály, B+C, T1+T2) |
| Betét kivitele | MOV (Varisztor)GDT (Szikraköz) |
| Névleges feszültség Un | 230 V AC |
| Referencia tesztfeszültség UREF | 255 V AC |
| Tartós üzemi feszültség Uc | 275 V AC 255 V AC |
| Frekvencia f | 25 kA pólusonként 50 kA pólusonként |
| Fajlagos energia W/R | 156.25 kJ/Ω |
| Maximális impulzusáram Iimp (10/350 μs) | 12.5 kA pólusonként 50 kA pólusonként |
| Maximális kisülési áram Imax (8/20 μs) | 50 kA pólusonként |
| Feszültség védelmi szint Up In áramra | 1.5 kV |
| Feszültség védelmi szint Up Imax áramra | 1.8 kV 1.5 kV |
| Feszültség védelmi szint Up 5 kA-re (8/20 μs) | 1 kV |
| N-PE Követő áram oltási képesség Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V, 1200 V |
| Differenciálisáram IPE UREF-nél | ≤ 1 mA |
| Korlátozó feszültsége 1mA áramnál | 387 - 473 V |
| Válaszidő | ≤ 25 ns ≤ 100 ns |
| Maximális biztosíték védelem | 160 A gG |
| Rövidzárási áram tűrőképesség | 50kA |
| Rövidzárási ellenállás ISCCR | 10kA |
| Áramtényező k | 1kA |
| LV rendszer típusa | TN-S, TT (3+1) |
Alkalmazott áram-védőkapcsoló (RCD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark / Ex9L-N 300mA |
| Kivitel szerint | EN 61008 |
| Pólusok száma | 2 / 4 |
| Karakterisztika | A |
| Névleges üzemi feszültség Ue | 240/415 V AC |
| Névleges áram | 40 / 63 A |
| Minimális feszültség az áram-védőkapcsoló működéséhez | Feszültségfüggetlen |
| Feszültségtartomány a tesztgombhoz | 150 — 440 V |
| Frekvencia f | 50 Hz |
| Névleges szigetelési feszültség Ui | 500 V |
| Névleges feltételes rövidzárási áram Inc | 6 kA |
| Névleges differenciálisáram IΔn | 300mA |
| Érzékenység | érzékeny szinuszos, egyenirányított pulzáló és sima, valamint nagyfrekvenciás (1 kHz) differenciálisáramra |
| Kioldási idő | azonnali |
| Névleges impulzus-feszültség Uimp | 6 kV |
| Áramlökés tűrőképesség | 3000 A |
| Mechanikai élettartam | 20 000 kapcsolás |
| Elektromos élettartam | 4 000 kapcsolás |
Maximális biztosíték védelem túlterhelés ellen
| Paraméter | Érték |
|---|---|
| In = 40 A | 32 A gG |
| In = 63 A | 50 A gG |
Maximális biztosíték védelem rövidzárlat következményei ellen
| Paraméter | Érték |
|---|---|
| In = 40 A | 63 A gG |
| In = 63 A | 63 A gG |
Névleges be- és kikapcsolási képesség Im
| Paraméter | Érték |
|---|---|
| In = 40 A | 500 A |
| In = 63 A | 630 A |
| Tápellátás iránya | Tetszőleges (felülről vagy alulról) |
