Noark csatlakozó doboz túlfeszültség-védelemmel DC+AC 40A 3-fázisú SH-717
termék nem elérhető
kívánságlistára
Leírás

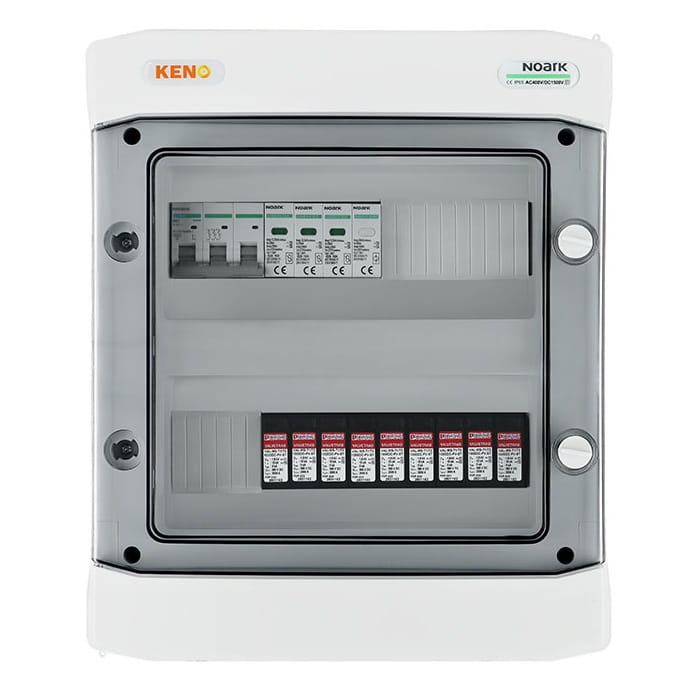

Noark Csatlakozó Doboz Túlfeszültség-védelemmel DC+AC 40A 3-Fázisú SH-717
Csatlakozó doboz túlfeszültség-korlátozóval DC + AC, 1+2 típusú, SH-717 DCAC típus
A fotovoltaikus inverterek táplálására tervezett csatlakozó elosztó nemcsak a rövidzárlatok és túlterhelések hatásai ellen nyújt védelmet, hanem a közvetett és közvetlen kisülések ellen is mindkét áramoldalon - váltakozó és egyenáramú oldalon egyaránt.
Földelt és szigetelt PV rendszerekben való használatra készült, és magas IP védelmi fokozatának köszönhetően kültéri szerelésre is alkalmas. Az elosztó szerkezete falon kívüli szerelésre készült, és felszereltségétől függően különböző funkciókat tölthet be.
- Szabványos, bevált burkolat: Szilárdságot és tartósságot biztosít, amelynek köszönhetően az elosztók készen állnak a különféle telepítési követelmények teljesítésére.
- Kulcsos zár felszerelésének lehetősége: További biztonsági szintet biztosít, és csak a jogosult személyek számára korlátozza az elektromos berendezésekhez való hozzáférést.
- Átlátszó ajtók: Könnyű hozzáférést biztosítanak az elosztó belsejéhez, valamint gyors vizuális ellenőrzést tesznek lehetővé a berendezések állapotáról anélkül, hogy azokat ki kellene nyitni.
Alapparaméterek DC oldal
| Paraméter | Érték |
|---|---|
| PV láncok bemenetei | kimenetei | 3 | 3 |
| DC túlfeszültség-korlátozók száma | Típusa | Osztály | 3 | Phoenix | T1/T2 |
| Csatlakozás típusa | Táblás MC4 Stäubli |
Alapparaméterek AC oldal
| Paraméter | Érték |
|---|---|
| AC túlfeszültség-korlátozó | Típus | Noark | T1/T2 |
| Túláramvédő kapcsoló | Noark B40A 3F |
Alkalmazott DC túlfeszültség-védő (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Túlfeszültség-védelem | T1 / T2 |
| Üresjárási feszültség UOCSTC | ≤ 975 V DC |
| Maximális kisülési áram Imax (8/20) μs | 40 kA |
| Válaszidő tA | ≤ 25 ns |
| Villámáram-teszt (10/350) μs, töltés | 2,5 As |
| Villámáram-teszt (10/350) μs, fajlagos energia | 6,25 kJ/Ω |
| Villámáram-teszt (10/350) μs, csúcsérték Iimp | 5 kA |
| Összesített elvezethető áram Itotal (8/20) μs | 40 kA |
| Összesített elvezethető áram Itotal (10/350) μs | 5 kA |
| Szigetelési ellenállás Riso | > 5 GΩ (500 V DC-nél) |
| Névleges kisülési áram In (8/20) μs | 15 kA |
| Névleges terhelési áram IL | 80 A |
| Hosszú távú üzemi áram ICPV | < 20 μA |
| Maximális tartós feszültség UCPV | 1170 V DC |
| Rövidzárási ellenállóképesség ISCPV | 2000 A |
| Maradék feszültség Ures | ≤ 3,5 kV (In-nél) |
| - | ≤ 2,9 kV (5 kA-nél) |
| - | ≤ 3,2 kV (10 kA-nél) |
| - | ≤ 3,7 kV (20 kA-nél) |
| - | ≤ 4,1 kV (30 kA-nél) |
| - | ≤ 4,6 kV (40 kA-nél) |
| Védővezető árama IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Védelmi szint Up | ≤ 3,5 kV |
| Készenléti teljesítményfelvétel PC | ≤ 25 mVA |
| Kapcsolási konfiguráció | Y konfiguráció |
Alkalmazott túláramvédő kapcsoló (MCB) (1)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark / Ex9BN 3P B40 |
| Névleges áram | 40A; 3-F |
| Névleges kapcsolási feszültség Ue | 230/415 V AC |
| - | 72 V DC pólusonként (1P, 2P) |
| - | 48 V DC pólusonként (3P, 4P) |
| Minimális feszültség | 12 V AC/DC |
| Névleges impulzus-feszültség Uimp az IEC 60898-1 szerint | 6 kV |
| Névleges impulzus-feszültség Uimp az IEC 60947-2 szerint | 6 kV |
| Névleges rövidzárási kapcsolóképesség Icn az IEC 60898-1 szerint | 6 kA |
| Névleges rövidzárási kapcsolóképesség Icn az IEC 60947-2 szerint | 10 kA |
| Névleges szigetelési feszültség Ui | 690 V AC |
| Pólusok száma | 3 |
| Frekvencia | 50/60 Hz |
| Karakterisztika | B |
| Kivitel szerint | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanikai élettartam | 20 000 kapcsolás |
| Elektromos élettartam | 10 000 kapcsolás |
| Energia-korlátozási osztály | 3 |
| Használati kategória | A |
| Tápellátás iránya | Tetszőleges (felülről vagy alulról) |
Alkalmazott AC túlfeszültség-védő (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Csatlakozás | L-N/PE N-PE |
| Kivitel szerint | EN 61643-11 |
| Korlátozó típusa | 1+2 típus (I+II osztály, B+C, T1+T2) |
| Betét kivitele | MOV (Varisztor)GDT (Szikraköz) |
| Névleges feszültség Un | 230 V AC |
| Referencia tesztfeszültség UREF | 255 V AC |
| Tartós üzemi feszültség Uc | 275 V AC 255 V AC |
| Frekvencia f | 25 kA pólusonként 50 kA pólusonként |
| Fajlagos energia W/R | 156.25 kJ/Ω |
| Maximális impulzusáram Iimp (10/350 μs) | 12.5 kA pólusonként 50 kA pólusonként |
| Maximális kisülési áram Imax (8/20 μs) | 50 kA pólusonként |
| Feszültség védelmi szint Up az In áramnál | 1.5 kV 1.5 kV |
| Feszültség védelmi szint Up az Imax áramnál | 1.8 kV 1.5 kV |
| Feszültség védelmi szint Up 5 kA-nél (8/20 μs) | 1 kV |
| N-PE Követőáram-megszakítási képesség Ifi | 100 A |
| Szikraköz feszültsége | 335 V |
| 200 ms | 335 V 1200 V |
| Differenciálárám IPE UREF-nél | ≤ 1 mA |
| Korlátozó feszültsége 1 mA áramnál | 387 - 473 V |
| Válaszidő | ≤ 25 ns ≤ 100 ns |
| Maximális előbiztosíték | 160 A gG |
| Rövidzárási áram elviselőképesség | 50kA |
| Rövidzárási ellenállóképesség ISCCR | 10kA |
| Áramtényező k | 1kA |
| LV rendszer típusa | TN-S, TT (3+1) |
