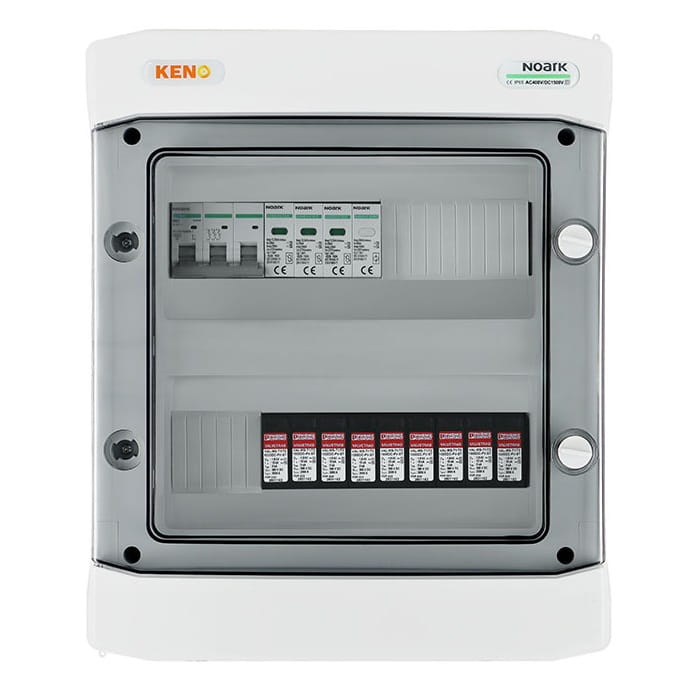

Noark Csatlakozó Doboz Túlfeszültség-védelemmel DC+AC 50A 3-Fázisú SH-729
Csatlakozó doboz túlfeszültség-korlátozóval DC + AC, 1+2-es típus, SH-729 DCAC típus
A fotovoltaikus inverterek táplálására tervezett csatlakozó elosztó nemcsak rövidzárlatok és túlterhelések következményei ellen nyújt védelmet, hanem közvetett és közvetlen kisülések ellen is, mind a váltakozó, mind az egyenáramú oldalon.
Földelt és szigetelt PV rendszerekben való használatra készült, és magas IP védelmi fokozatának köszönhetően kültéri szerelésre is alkalmas. Az elosztó szerkezete felületre szerelésre alkalmas, és felszereltségétől függően különböző funkciókat láthat el.
- Szabványos, bevált burkolat: Szilárdságot és tartósságot biztosít, amelynek köszönhetően az elosztók készen állnak a különféle telepítési követelmények teljesítésére.
- Kulcsos zár felszerelésének lehetősége: További biztonsági szintet biztosít, és az elektromos berendezésekhez való hozzáférést csak a jogosult személyekre korlátozza.
Alapparaméterek DC oldal
| Paraméter | Érték |
|---|---|
| PV lánc bemenetek | kimenetek száma | 3 | 3 |
| DC túlfeszültség-korlátozók száma | Típusa | Osztály | 3 | Phoenix | T1/T2 |
| Csatlakozás típusa | Panelek MC4 Stäubli |
Alapparaméterek AC oldal
| Paraméter | Érték |
|---|---|
| AC túlfeszültség-korlátozó | Típus | Noark | T1/T2 |
| Túláramvédő kapcsoló | Noark B50A 3F |
Alkalmazott DC túlfeszültség-védelem (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Túlfeszültség-védelem | T1 / T2 |
| Üresjárási feszültség UOCSTC | ≤ 975 V DC |
| Maximális kisütőáram Imax (8/20) μs | 40 kA |
| Válaszidő tA | ≤ 25 ns |
| Villámáram vizsgálati érték (10/350) μs, töltés | 2,5 As |
| Villámáram vizsgálati érték (10/350) μs, fajlagos energia | 6,25 kJ/Ω |
| Villámáram vizsgálati érték (10/350) μs, csúcsérték Iimp | 5 kA |
| Összesített elvezethető áram Itotal (8/20) μs | 40 kA |
| Összesített elvezethető áram Itotal (10/350) μs | 5 kA |
| Szigetelési ellenállás Riso | > 5 GΩ (500 V DC-nél) |
| Névleges kisütőáram In (8/20) μs | 15 kA |
| Névleges terhelési áram IL | 80 A |
| Hosszú távú üzemi áram ICPV | < 20 μA |
| Maximális tartós feszültség UCPV | 1170 V DC |
| Rövidzárási ellenállás ISCPV | 2000 A |
| Maradék feszültség Ures | ≤ 3,5 kV (In-nél) |
| - | ≤ 2,9 kV (5 kA-nél) |
| - | ≤ 3,2 kV (10 kA-nél) |
| - | ≤ 3,7 kV (20 kA-nél) |
| - | ≤ 4,1 kV (30 kA-nél) |
| - | ≤ 4,6 kV (40 kA-nél) |
| Védővezető áram IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Védelmi szint Up | ≤ 3,5 kV |
| Készenléti teljesítményfelvétel PC | ≤ 25 mVA |
| Csatlakozási konfiguráció | Y konfiguráció |
Alkalmazott túláramvédő kapcsoló (MCB) (1)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark / Ex9BN 3P B50 |
| Névleges áram | 50A; 3-F |
| Névleges kapcsolási feszültség Ue | 230/415 V AC |
| - | 72 V DC póluson (1P, 2P) |
| - | 48 V DC póluson (3P, 4P) |
| Minimális feszültség | 12 V AC/DC |
| Névleges impulzus-feszültség Uimp az IEC 60898-1 szerint | 6 kV |
| Névleges impulzus-feszültség Uimp az IEC 60947-2 szerint | 6 kV |
| Névleges rövidzárási kapcsolóképesség Icn az IEC 60898-1 szerint | 6 kA |
| Névleges rövidzárási kapcsolóképesség Icn az IEC 60947-2 szerint | 10 kA |
| Névleges szigetelési feszültség Ui | 690 V AC |
| Pólusok száma | 3 |
| Frekvencia | 50/60 Hz |
| Karakterisztika | B |
| Kivitel szerint | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanikai élettartam | 20 000 kapcsolás |
| Elektromos élettartam | 10 000 kapcsolás |
| Energiakorlátozási osztály | 3 |
| Felhasználási kategória | A |
| Tápellátás iránya | Tetszőleges (felülről vagy alulról) |
Alkalmazott AC túlfeszültség-védelem (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Csatlakozás | L-N/PE N-PE |
| Kivitel szerint | EN 61643-11 |
| Korlátozó típusa | Type 1+2 (I+II osztály, B+C, T1+T2) |
| Betét kivitele | MOV (Varisztor)GDT (Szikraköz) |
| Névleges feszültség Un | 230 V AC |
| Referencia vizsgálati feszültség UREF | 255 V AC |
| Tartós üzemi feszültség Uc | 275 V AC 255 V AC |
| Frekvencia f | 25 kA póluson 50 kA póluson |
| Fajlagos energia W/R | 156.25 kJ/Ω |
| Maximális impulzusáram Iimp (10/350 μs) | 12.5 kA póluson 50 kA póluson |
| Maximális kisütőáram Imax (8/20 μs) | 50 kA póluson |
| Feszültség védelmi szint Up az In áramnál | 1.5 kV |
| Feszültség védelmi szint Up az Imax áramnál | 1.8 kV 1.5 kV |
| Feszültség védelmi szint Up 5 kA-nél (8/20 μs) | 1 kV |
| N-PE Követőáram-oltási képesség Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V 1200 V |
| Különbözeti áram IPE UREF-nél | ≤ 1 mA |
| Korlátozó feszültsége 1mA áramnál | 387 - 473 V |
| Válaszidő | ≤ 25 ns ≤ 100 ns |
| Maximális biztosíték védelem | 160 A gG |
| Rövidzárási áram tűrőképesség | 50kA |
| Rövidzárási ellenállás ISCCR | 10kA |
| Áram tényező k | 1kA |
| LV rendszer típusa | TN-S, TT (3+1) |
