PINOX korlát közép oszlop fi 42,4 mm × 981 mm – AISI 304 rozsdamentes acél, szatén

Go to Product feedback

PINOX korlát közép oszlop fi 42,4 mm × 981 mm AISI 304 rozsdamentes acélból, szatén felületkezelés. Súly 2,1 kg, falvastagság 2 mm. fi 100 mm-es szerelő talplemez 3 vesealakú furattal. 4 M8 menetű furat a tartóelemek szereléshez.

Go to full description
with VAT without VAT
Price 10 737,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

PINOX korlát közép oszlop fi 42,4 mm × 981 mm – AISI 304 rozsdamentes acél, szatén

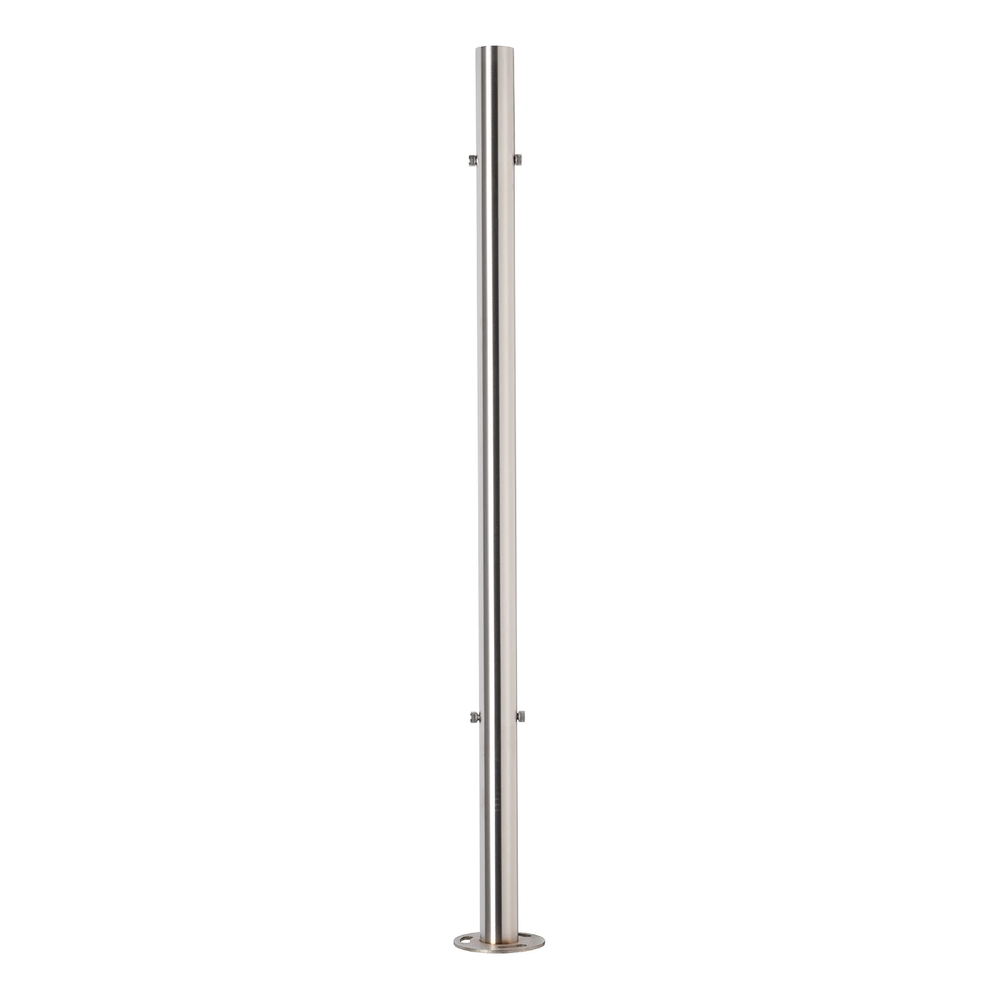

PINOX korlát közép oszlop fi 42,4 mm AISI 304 rozsdamentes acélból szatén felületkezeléssel – általános nézet szerelő talppal
PINOX korlát közép oszlop fi 42,4 mm AISI 304 rozsdamentes acélból szatén felületkezeléssel – általános nézet szerelő talppal

A PINOX közép oszlop professzionális korlátszerkezeti elem, AISI 304 rozsdamentes acélból szatén felületkezeléssel. Tartósságra és esztétikára tervezve – egyaránt megállja a helyét épületek belsejében és külsején. A két szinten elhelyezett négy M8 menetű furatnak köszönhetően az oszlop gyors és rugalmas kézikorlát-tartó szerelést tesz lehetővé, ami jelentősen csökkenti a megrendelések teljesítési idejét.

A 100 mm átmérőjű, három vesealakú furattal ellátott szerelő talplemez stabil padlórögzítést és könnyű pozícióbeállítást biztosít. Az egész egy kész, fel nem szerelt eleme a 42,4 mm-es PINOX márkajelű korlátrendszernek, amely kompatibilis a keresztmenő tartóelemek és kézifogók széles választékával.

Műszaki specifikáció

  • Gyártó: PINOX
  • Oszloptípus: közép (fel nem szerelt)
  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén
  • Cső átmérő: fi 42,4 mm
  • Cső falvastagság: 2 mm
  • Teljes magasság: 981 mm
  • Súly: 2,1 kg
  • Rögzítés: padlóba (hozzáhegesztett talplemez)
  • Rendszer: 42,4
  • EAN: 5903313205504

Szerelőfuratok

  • Furatok száma: 4 db (2 pár, páronként 2 furat egymással szemben)
  • Menet: M8
  • Elhelyezés páronként: 180°-onként
  • Alsó pár távolsága a talptól: 250 mm
  • Távolság a párok között (függőleges): 610 mm
  • Felső pár távolsága a tetejétől: 121 mm

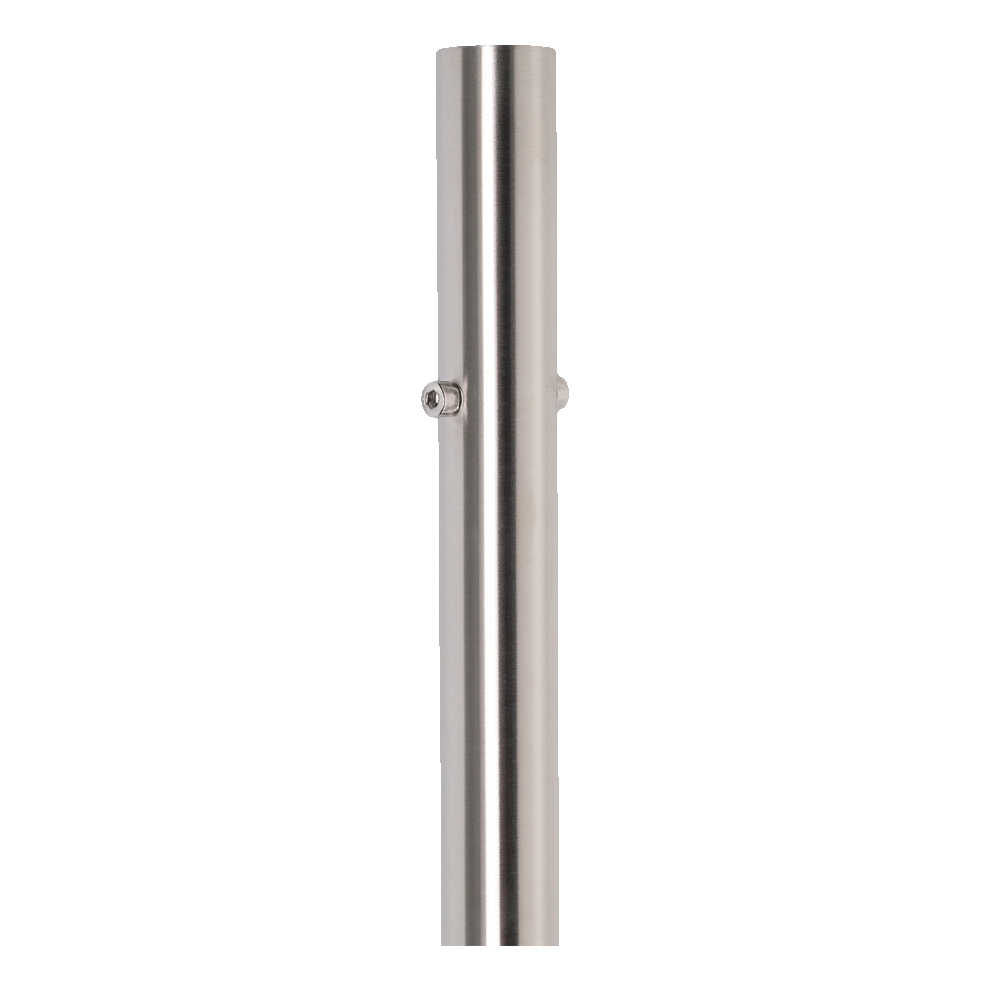

Közeli kép a PINOX oszlop M8 menetű szerelőfuratáról – szerkezeti részlet
Közeli kép a PINOX oszlop M8 menetű szerelőfuratáról – szerkezeti részlet

Szerelő talplemez (talp) méretei

  • Talplemez külső átmérő: fi 100 mm
  • Központi furat átmérő: fi 42,8 mm
  • Furatok osztókör átmérője: fi 75 mm
  • Talplemez vastagsága: 4 mm
  • Szerelőfuratok: 3 × vesealakú (33 × 11 mm)
  • Furatok osztószöge: 120°

Alkalmazás és szerelési megjegyzések

Az oszlop elsősorban beltéri alkalmazásra szánt. Épületek külső részén is használható, rendszeres tisztítás és karbantartás feltételével, megfelelő rozsdamentes acél ápolószerekkel. Az AISI 304 acél nem ajánlott uszodákban és medenceknél, ahol a megemelkedett páratartalom és vegyi anyagok negatívan befolyásolhatják az anyag tartósságát.

Műszaki rajzok

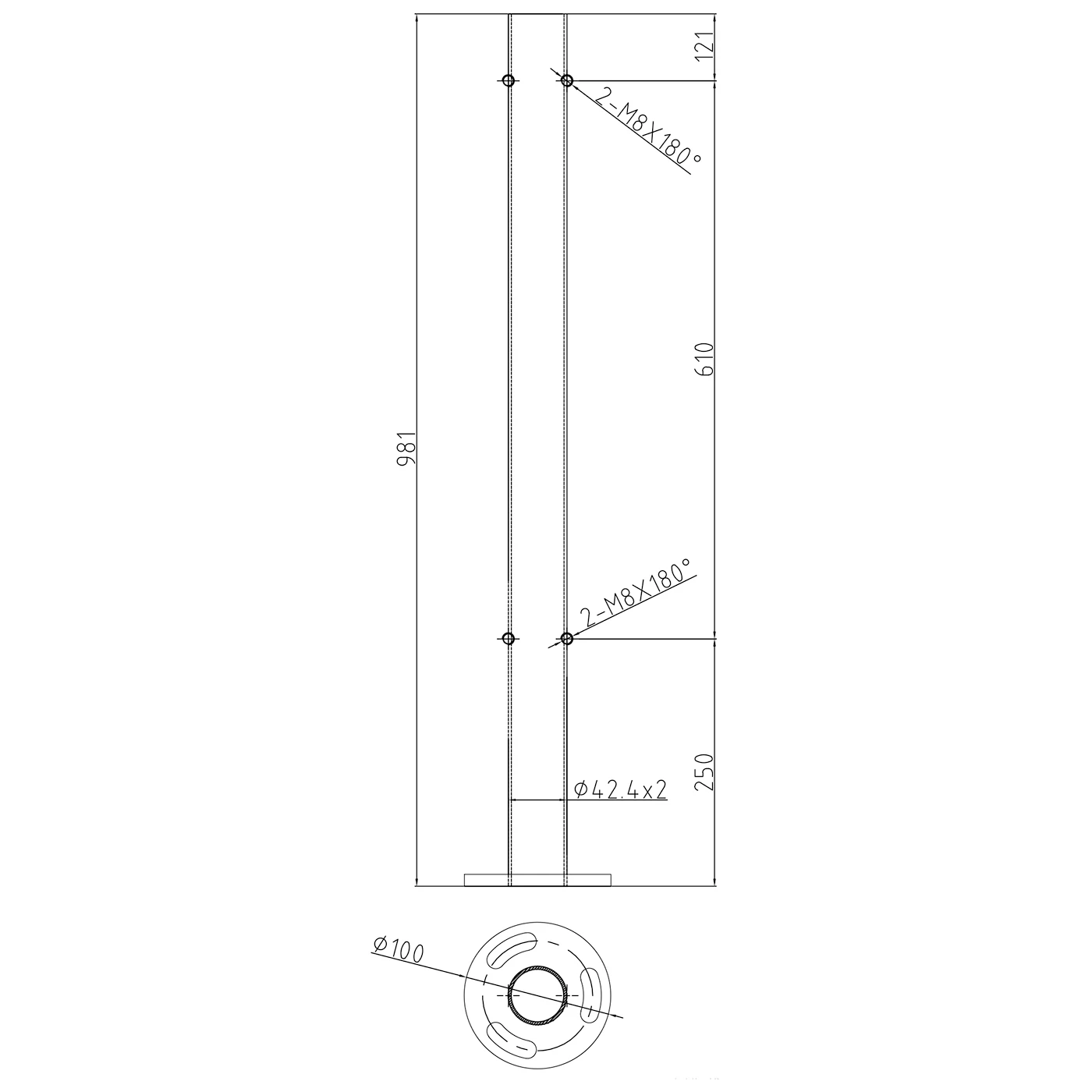

PINOX korlát oszlop műszaki rajza – elölnézet magasság, furattávolság és csőátmérő méretekkel
PINOX korlát oszlop műszaki rajza – elölnézet magasság, furattávolság és csőátmérő méretekkel

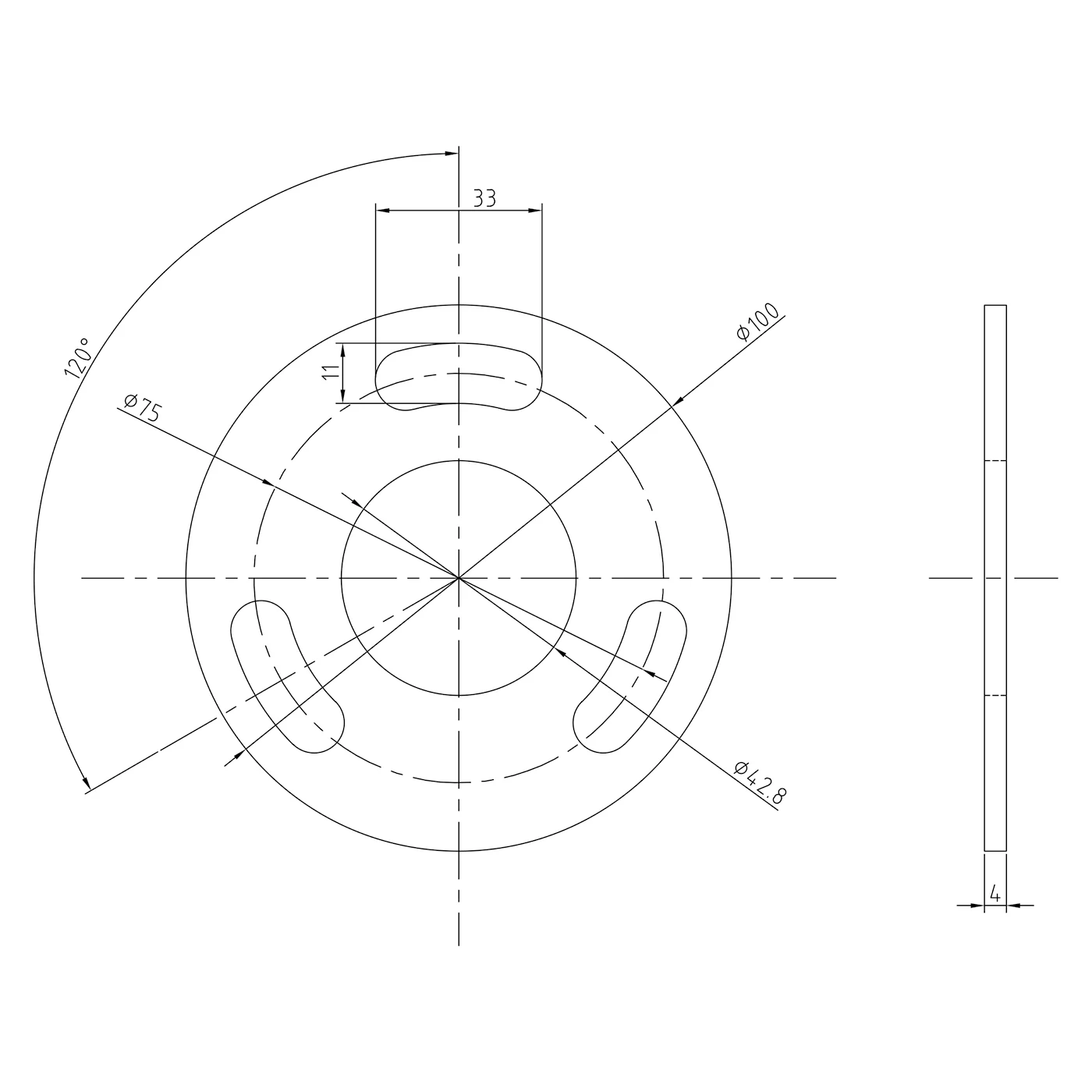

PINOX oszlop szerelő talplemez (talp) műszaki rajza – felülnézet és profil méretekkel
PINOX oszlop szerelő talplemez (talp) műszaki rajza – felülnézet és profil méretekkel
