PSG Középső átmenő korlátoszlop ø 42,4 mm AISI 304 – 4 tartó, szatén

Go to Product feedback

PSG középső átmenő korlátoszlop AISI 304 rozsdamentes acélból, szatén felületkezeléssel. Átmérő ø 42,4 mm, magasság 960 mm, falvastagság 2 mm. 4 átmenő tartó ø 12 mm-es csövekhez, osztás 190 mm. Súly 2,4 kg.

Go to full description
with VAT without VAT
Price 13 939,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Availability:
Ideiglenesen nem elérhető
Unavailable

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

PSG Korlátoszlop középső átmenő fi 42,4 mm AISI 304 – 4 tartó, szatén

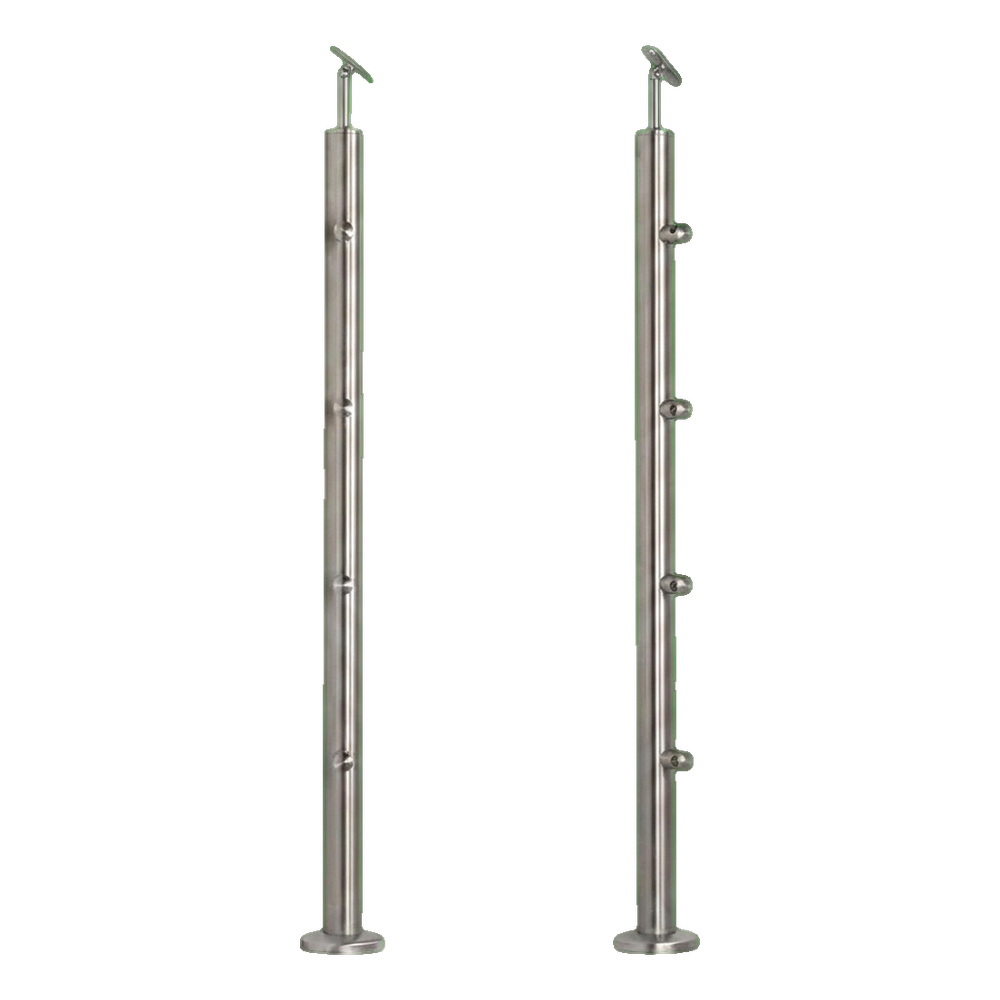

Középső átmenő korlátoszlop AISI 304 rozsdamentes acélból – elölnézet és oldalnézet
Középső átmenő korlátoszlop AISI 304 rozsdamentes acélból – elölnézet és oldalnézet

Középső (átmenő) korlátoszlop AISI 304 rozsdamentes acélból szatén felületkezeléssel — univerzális szerkezeti elem erkély- és lépcsőkorlátokhoz. A 4 átmenő tartónak köszönhetően a ø 12 mm-es kitöltő rudakhoz az oszlop lehetővé teszi esztétikus, lineáris korlátkitöltések létrehozását további fúrás szükségessége nélkül.

A készletben szállított kézfogó-csatlakozók nincsenek véglegesen beragasztva, ami teljes szabadságot ad a telepítőnek — lehetővé teszi az oszlop pontos beállítását az építkezési körülményekhez, és szükség esetén annak rövidítését is a padlózat egyenetlenségei miatt. A csatlakozók szereléséhez rozsdamentes acélhoz való anaerob ragasztó használata javasolt.

Az oszlop műszaki paraméterei

  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén (csiszolt)
  • Oszlopcső átmérője: ø 42,4 mm
  • Csőfalvastagság: 2 mm
  • Oszlopmagasság (cső): 960 mm
  • Teljes magasság kézfogóval: 1002,4 mm
  • Átmenő tartók távolsága: 190 mm
  • Távolság a padlótól az első tartóig: 200 mm
  • Tartórögzítő menetek: 4× M6
  • Kitöltő rudak átmérője: ø 12 mm
  • Rendeltetés: beltéri, padlóba szerelés
  • Rendszer: 42,4
  • Tömeg: 2,4 kg
  • EAN: 5903313202091

A készlet tartalma

  • Oszlop (cső ø 42,4 × 960 mm)
  • Átmenő tartók ø 12 mm rudakhoz — 4 db
  • Kézfogó-csatlakozó (támasz)
  • Takarórózsa (rozetta)

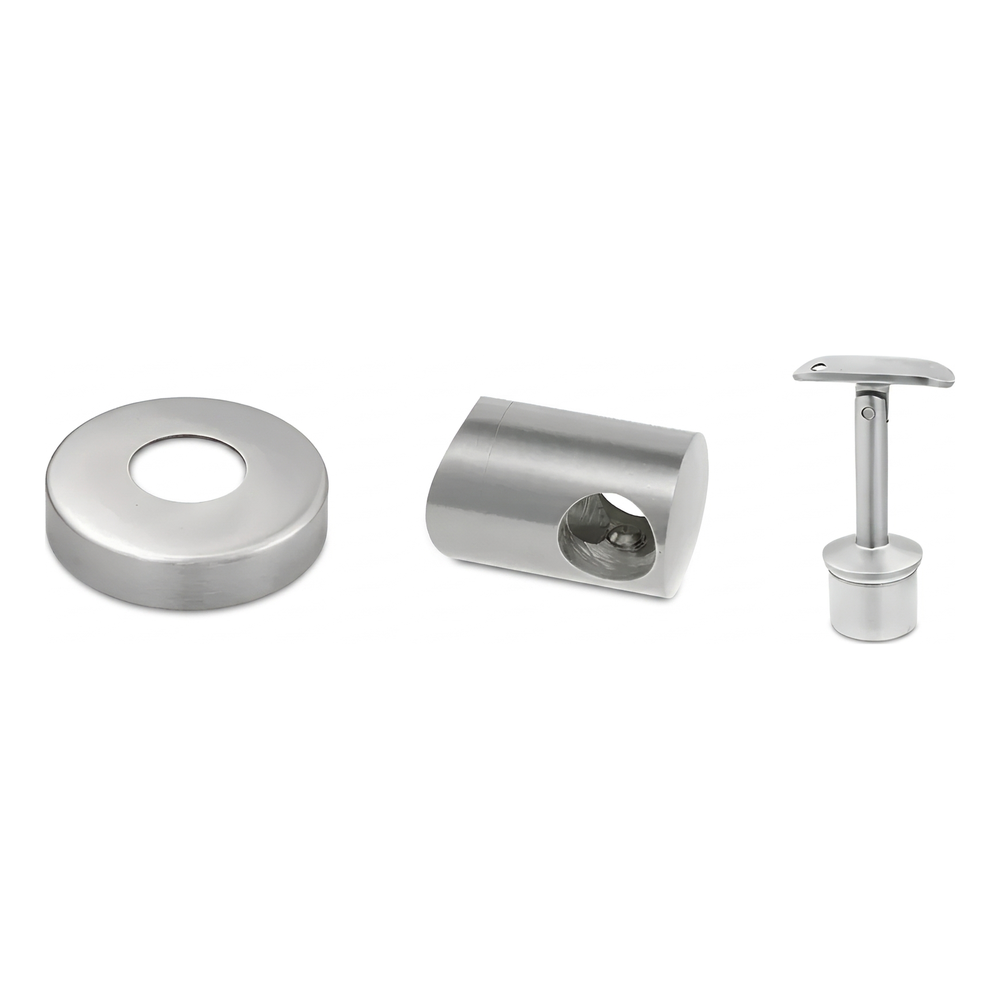

A készlet elemei – takarórózsa, átmenő tartó és kézfogó-csatlakozó
A készlet elemei – takarórózsa, átmenő tartó és kézfogó-csatlakozó

A készlet összetevői

Minden készlet tartalmazza a szerelésre kész komponenseket: a takarórózsát, amely elfedi az oszlop padlón való áthaladásának helyét, négy átmenő tartót a kitöltő rudakhoz, valamint az állítható kézfogó-csatlakozót. Ezek az elemek lehetővé teszik a korlát gyors és esztétikus befejezését anélkül, hogy külön kellene megrendelni a tartozékokat.

Alkatrészek méretei

Takarórózsa (rozetta):

  • Külső átmérő: 105 mm
  • Belső átmérő (furat): ø 42,4 mm
  • Magasság: 20 mm
  • Belső perem vastagsága: 1,5 mm

Átmenő tartó:

  • Külső átmérő: ø 22 mm
  • Rúdfurat átmérője: ø 12 mm
  • Szerelési furat: ø 6,5 mm
  • Furattengely távolsága a felülettől: 20 mm

Kézfogó-csatlakozó:

  • Magasság: 80 mm
  • Csap átmérője: ø 14 mm
  • Alapátmérő: ø 42,4 mm
  • Illeszkedik kézfogóhoz: ø 42,4 mm

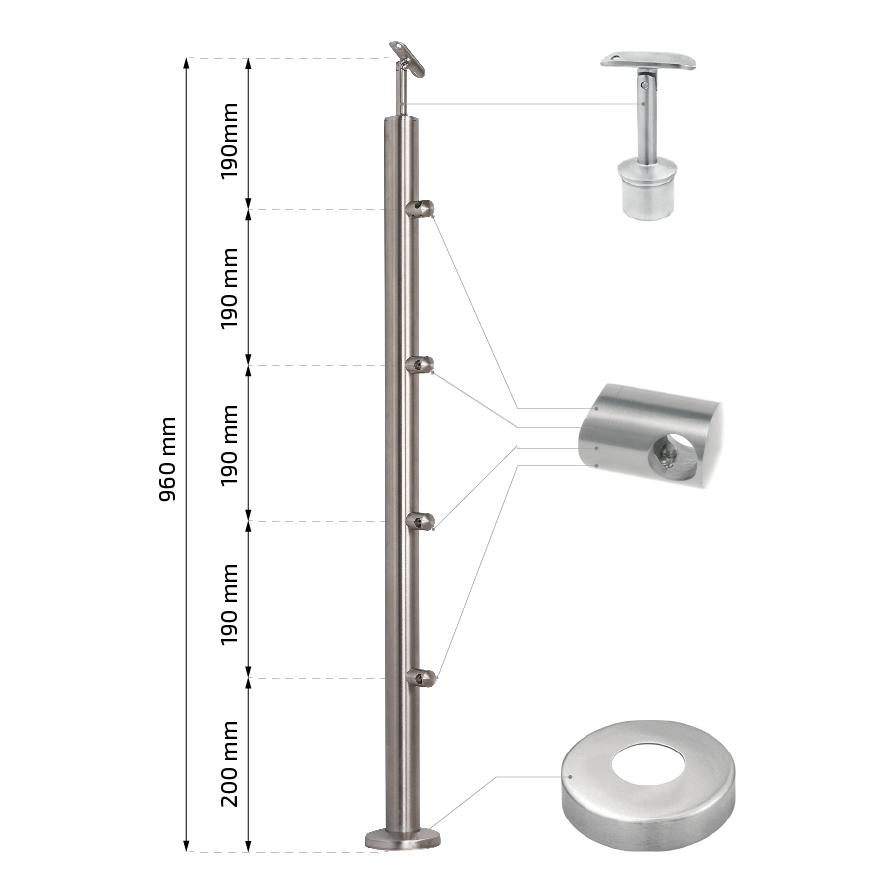

A korlátoszlop méretrajza a tartók elhelyezésével és a teljes méretekkel
A korlátoszlop méretrajza a tartók elhelyezésével és a teljes méretekkel

Az oszlop méretrajza

A rajz az átmenő tartók elhelyezését mutatja az oszlopon. Az első tartó 200 mm-re van a padlószint felett, a következő három pedig egyenletes, 190 mm-es távolságokban. A cső teljes magassága 960 mm, míg a csatlakozó és kézfogó felszerelése után a magasság 1002,4 mm-t ér el.

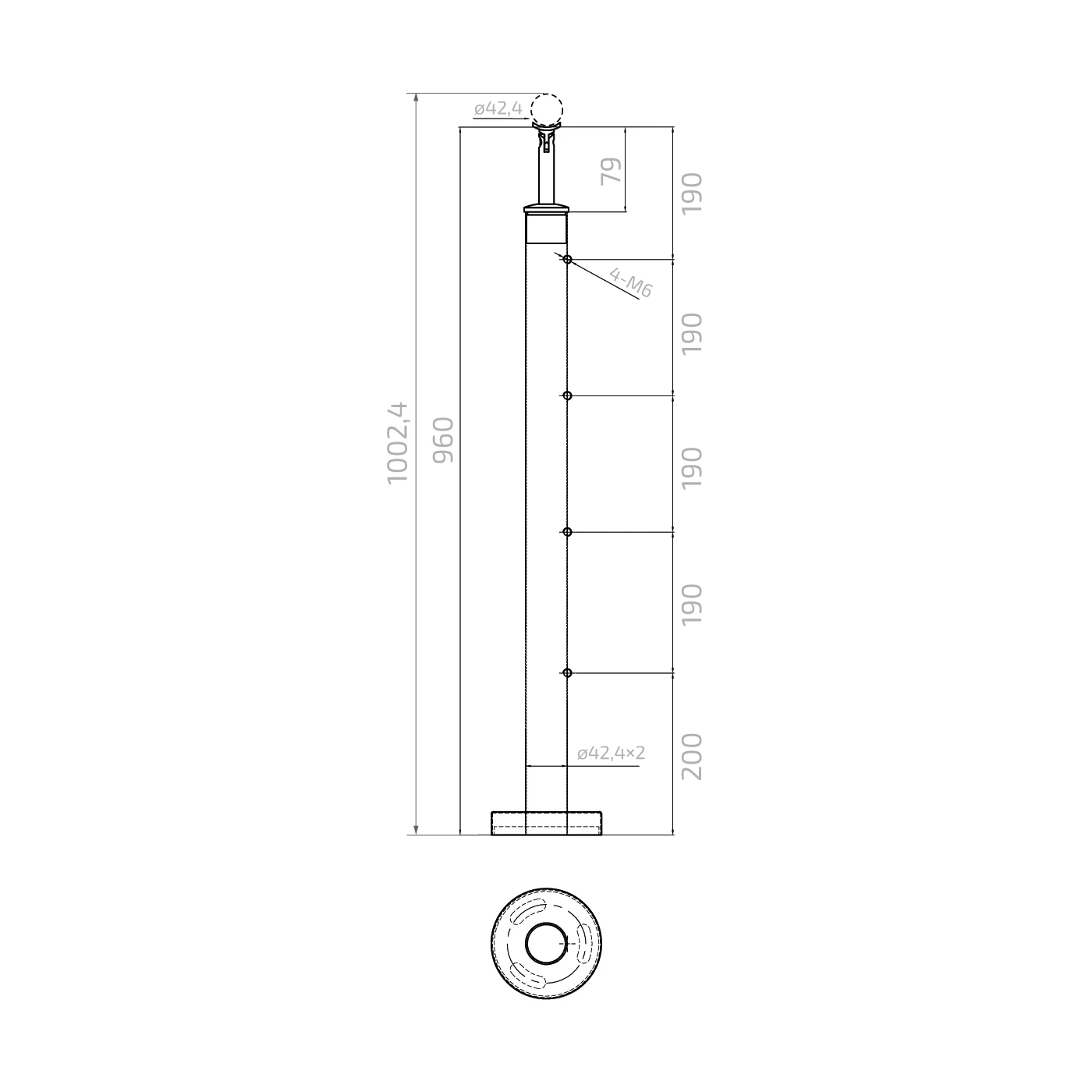

A korlátoszlop CAD műszaki rajza elöl- és felülnézettel
A korlátoszlop CAD műszaki rajza elöl- és felülnézettel

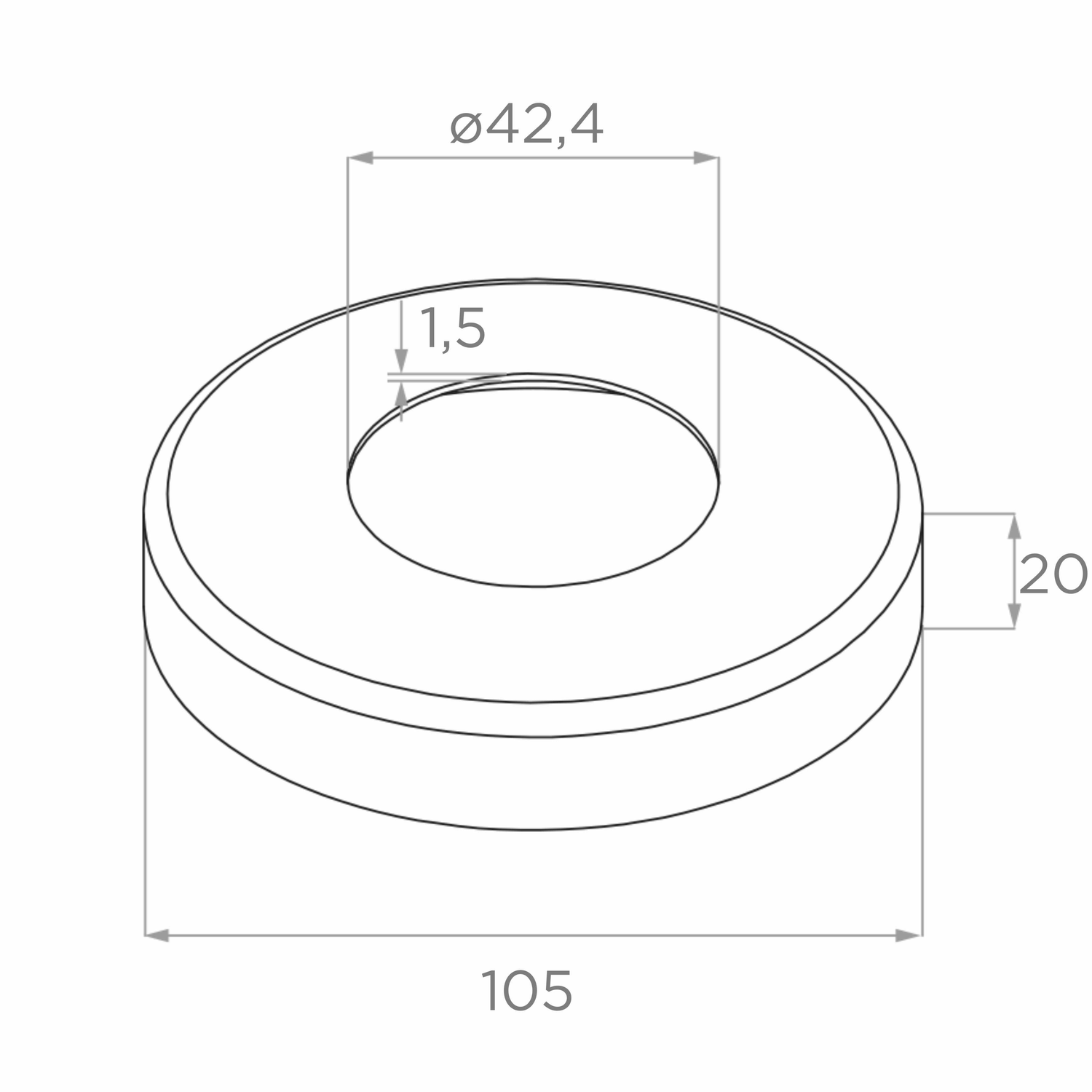

A takarórózsák (rozetták) ø 105 mm méretrajza
A takarórózsák (rozetták) ø 105 mm méretrajza

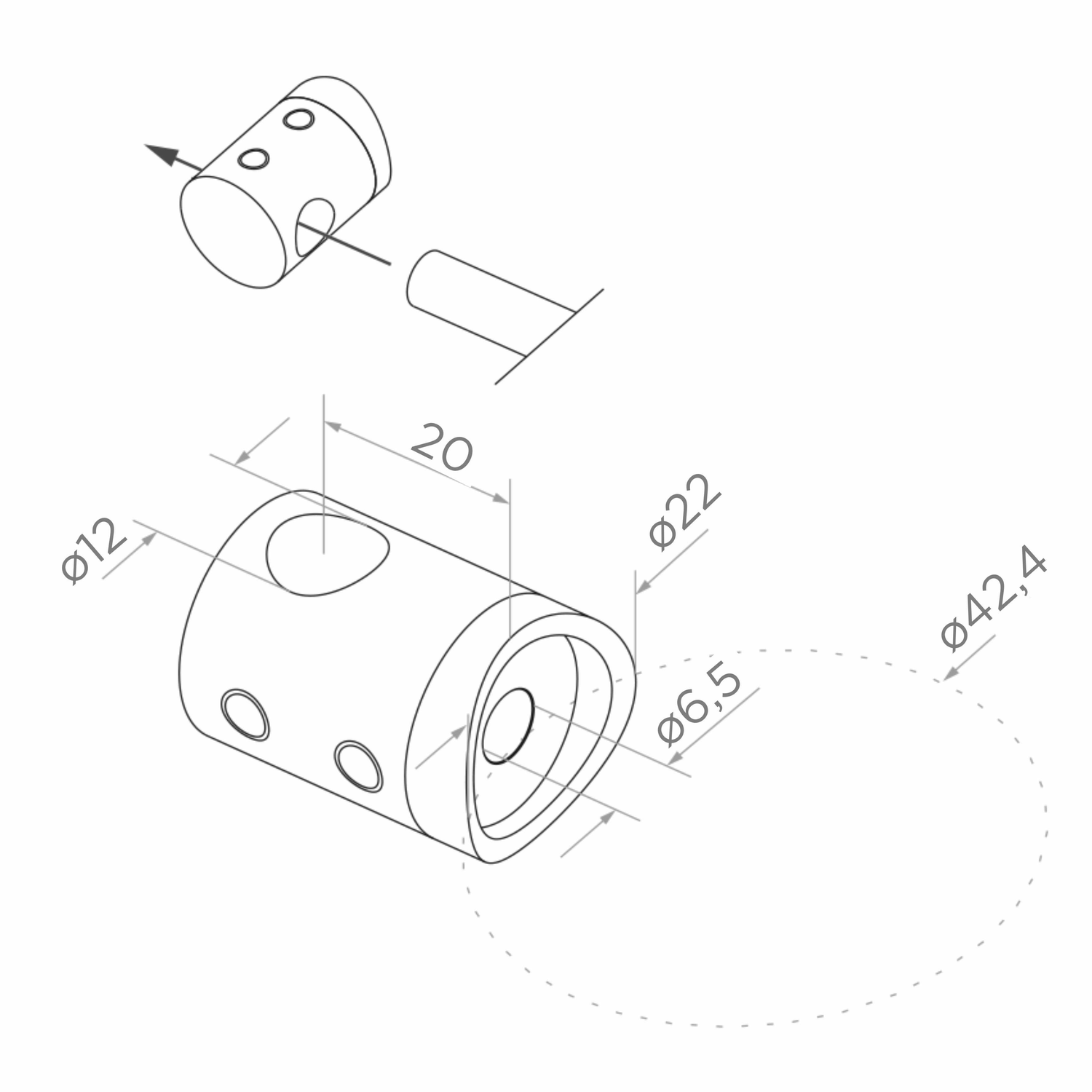

Az átmenő tartó méretrajza ø 12 mm rudakhoz
Az átmenő tartó méretrajza ø 12 mm rudakhoz

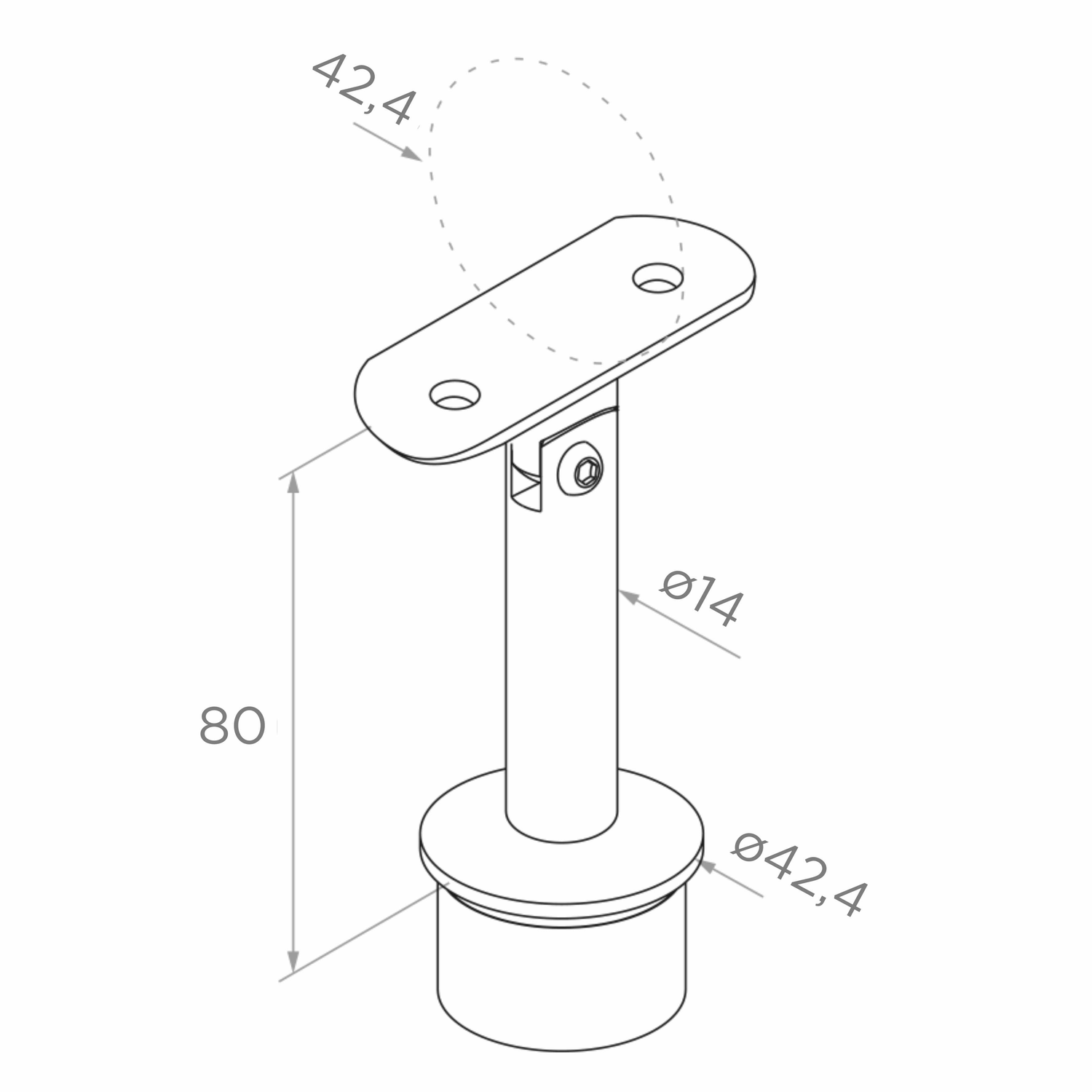

A kézfogó-csatlakozó méretrajza ø 14 mm csappal
A kézfogó-csatlakozó méretrajza ø 14 mm csappal

Előnyök a telepítő számára

  • Gyors szerelés — a teljes készlet takarórózsával, tartókkal és csatlakozóval megszünteti a külön elemek összegyűjtésének szükségességét
  • Állítható kézfogó-csatlakozó — nincs véglegesen beragasztva, ami lehetővé teszi a pontos hozzáigazítást az építkezési körülményekhez
  • Az oszlop rövidíthetősége a padlózat egyenetlenségei esetén
  • Univerzális alkalmazás — jól használható erkély- és lépcsőkorlátokban, a 42,4-es rendszer biztosítja a kompatibilitást a tartozékok széles kínálatával
  • AISI 304 acél szatén felületkezeléssel — tartós, korrózióálló és esztétikus
