PSG állítható kapu zsanér M14 115×40 mm pajzzsal és 75×55 mm lemezzel

Go to Product feedback

PSG állítható kapu zsanér M14 galvanizált acél konstrukcióval. Pajzs 115×40 mm, lemez 75×55×3 mm, menetes csap 110 mm. Maximális terhelhetőség 80 kg. 4 szerelőnyílás Ø10,5 mm. Súly 0,42 kg. Szárnyaskapukhoz.

Go to full description
with VAT without VAT
Price 2 420,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Menetfajta M14
  • Szerelési mód Pajzzsal
  • Anyag Acél

Leírás

PSG állítható kapu zsanér M14 115×40 mm pajzzsal és 75×55 mm lemezzel

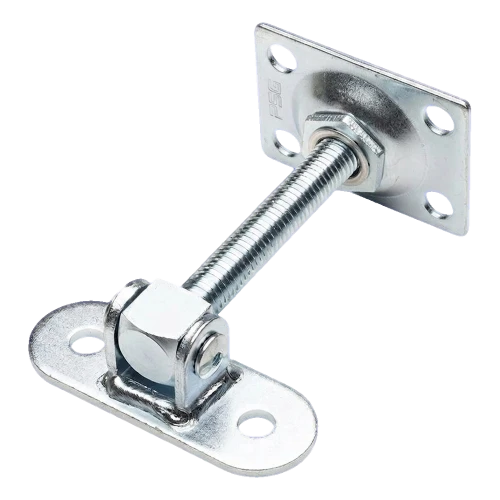

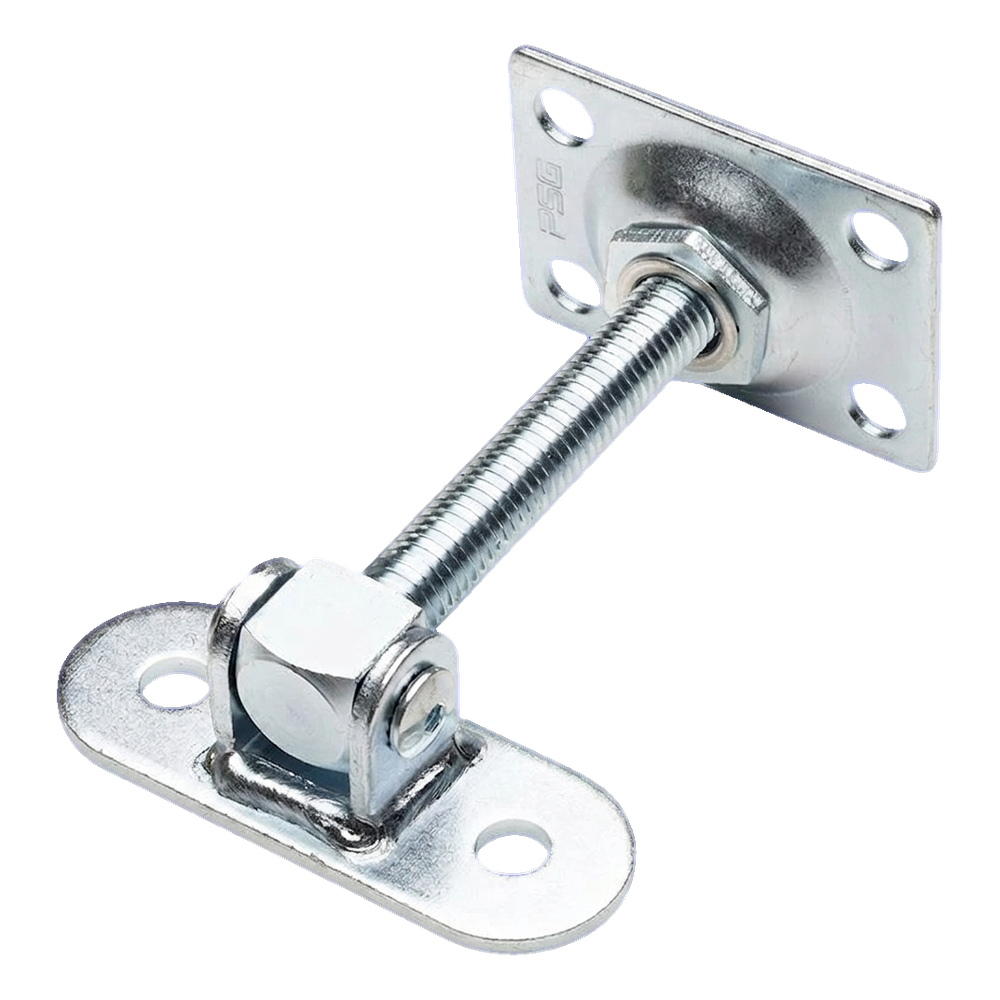

PSG állítható kapu zsanér M14 pajzzsal és lemezzel – általános nézet
PSG állítható kapu zsanér M14 pajzzsal és lemezzel – általános nézet

Állítható kapu zsanér PSG M14 csavarral szárnyaskapuk szerelésére. A beállító anyának köszönhetően lehetővé teszi a kapuszárny gyors beállítását szerelés nélkül – mind közvetlenül a telepítés után, mind a használat során. Ez különösen fontos az évszakos hőmérséklet-változásoknál, amikor a fém összehúzódik vagy kitágul, a szerkezet lógását vagy beragadását okozva.

A galvanizált bevonatú acél konstrukció magas korrózióállóságot és tartósságot biztosít külső körülmények között. A kapuszárny maximális terhelhetősége 80 kg, ami miatt a zsanér megfelelő a lakóingatlanokban és ipari területeken használt tipikus szárnyaskapuknál.

Műszaki paraméterek

  • Menet: M14
  • Csavar hossza (munkadarab): 110 mm
  • Teljes hossz: 180 mm
  • Pajzs mérete (oszlopra rögzítő lemez): 115 × 40 mm
  • Lemez mérete (szerelőlemez): 75 × 55 × 3 mm
  • Szerelőnyílások osztásköze a lemezen: 75 × 55 mm
  • Szerelőnyílások átmérője: Ø10,5 mm (4 db)
  • U-tartó magassága (csap): 95 mm
  • U-tartó szélessége: 35 mm
  • U-tartó anyagvastagsága: 4 mm
  • Beállító anya vastagsága: 16 mm
  • Fázis a csap végén: 1,5 × 45°
  • Kapuszárny maximális súlya: 80 kg
  • Anyag: acél galvanizált bevonattal
  • Súly: 0,42 kg
  • EAN: 5903313203005

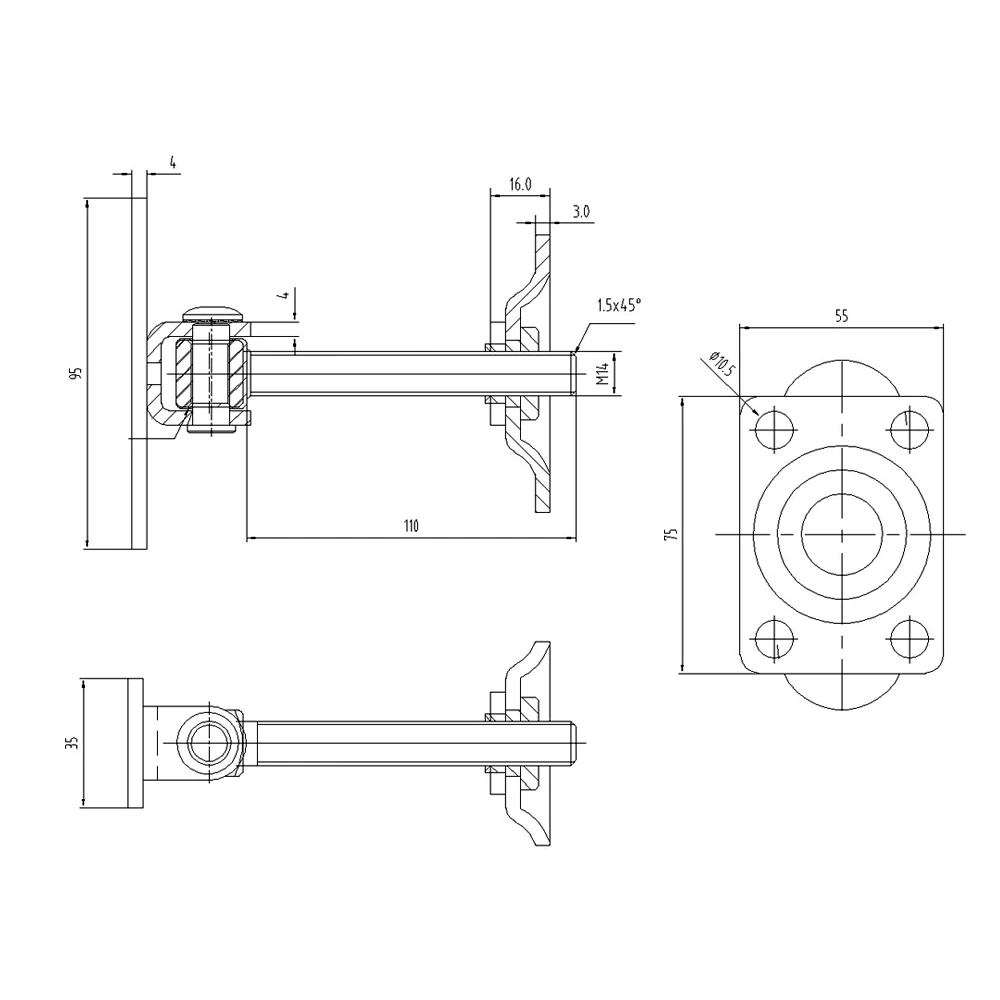

PSG M14 állítható zsanér méretrajza – oldalnézet, felülnézet és lemez nézet
PSG M14 állítható zsanér méretrajza – oldalnézet, felülnézet és lemez nézet

Felépítés és működési elv

A zsanér három fő elemből áll: U-tartóból (a kapuszárnyon lévő pajzshoz rögzítve), M14 menetes csapból beállító anyával és lemezből (az oszlopra rögzített szerelőlemez). Az U-tartó lehetővé teszi a csap elfordulását, a csapon lévő anya pedig a szárny magasságának precíz beállítását. A lemez négy Ø10,5 mm átmérőjű szerelőnyílása biztos és stabil rögzítést biztosít a kerítésoszlophoz.

A beállítás bármikor lehetséges – elég meglazítani vagy meghúzni az anyát a szárny pozíciójának korrigálásához. Ezáltal a szerelő pontosan vízszintbe állíthatja a kaput még hosszabb használat után is, ami kiküszöböli a költséges szervizintervenciók szükségességét.

Gyártó: PSG
