PSG állítható kapu zsanér M20 100×100 mm pajzszsal – rozsdamentes acél AISI 304

Go to Product feedback

PSG állítható kapu zsanér M20 100×100 mm pajzszsal, rozsdamentes acél AISI 304. Állítás 46-68 mm, M20 menet, szerelési furatok 4×ø11,5 mm 75 mm-es osztásban. Tartó méretek 36×30×27 mm, csap ø14 mm. Tömeg 0,742 kg. Szárnyaskapukhoz.

Go to full description
with VAT without VAT
Price 7 155,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Menetfajta M20
  • Szerelési mód Pajzzsal
  • Anyag AISI 304

Leírás

PSG állítható kapu zsanér M20 100×100 mm pajzszsal – rozsdamentes acél AISI 304

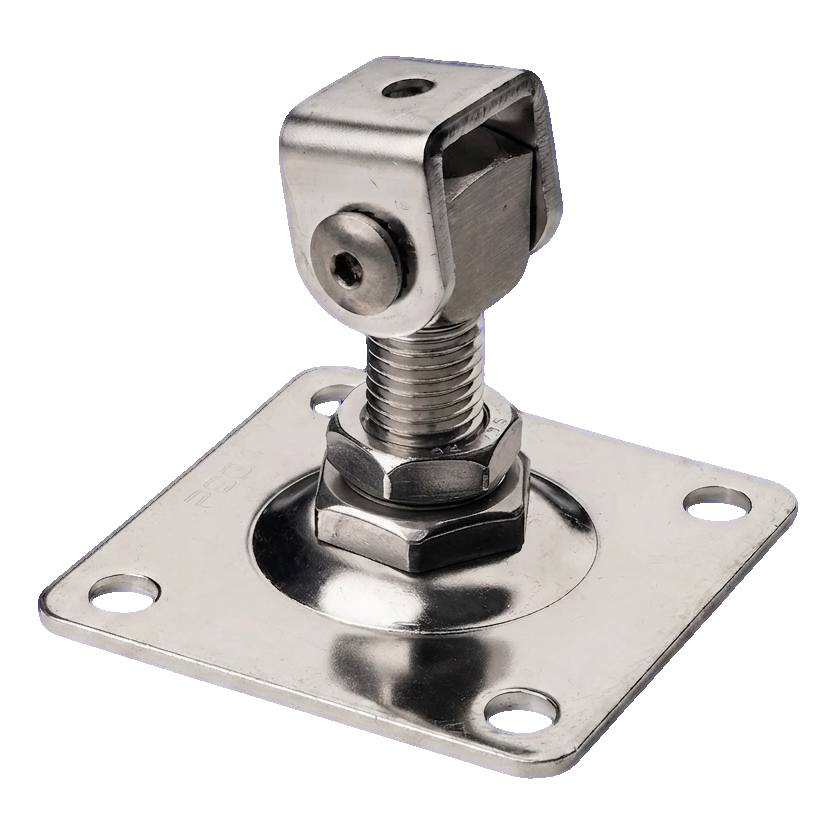

PSG állítható zsanér M20 pajzszsal – felülnézet
PSG állítható zsanér M20 pajzszsal – felülnézet

A PSG állítható M20 zsanér pajzszsal tartós szerelőelem, amely szárnyaskapukhoz készült – mind házi, mind ipari alkalmazásokhoz. A teljes egészében rozsdamentes AISI 304 acélból készült konstrukció magas korrózióállóságot biztosít, így megfelel a változó időjárási körülményeknek kitett külső telepítésekhez. Az univerzális konstrukció és a folyamatos állítási lehetőség lehetővé teszi a kapu szárnyának pontos beállítását, ami jelentősen csökkenti a szerelési időt és kiküszöböli a költséges utómunkálatok szükségességét.

A nyers felület további megmunkálást tesz lehetővé – porszórással vagy lakkozással –, ami lehetővé teszi a zsanér megjelenésének a kapu és kerítés színvilágához való illesztését.

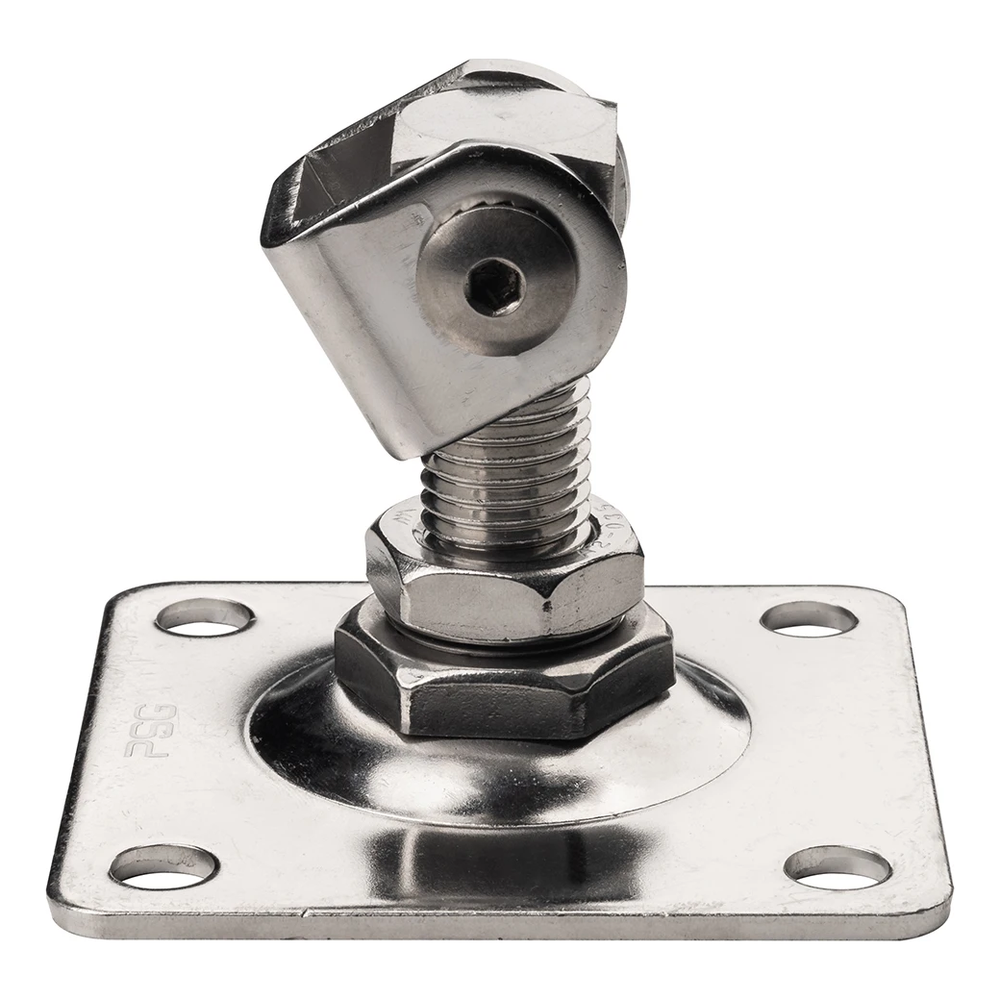

PSG állítható zsanér M20 – oldalnézet látható szerelőpajzszsal
PSG állítható zsanér M20 – oldalnézet látható szerelőpajzszsal

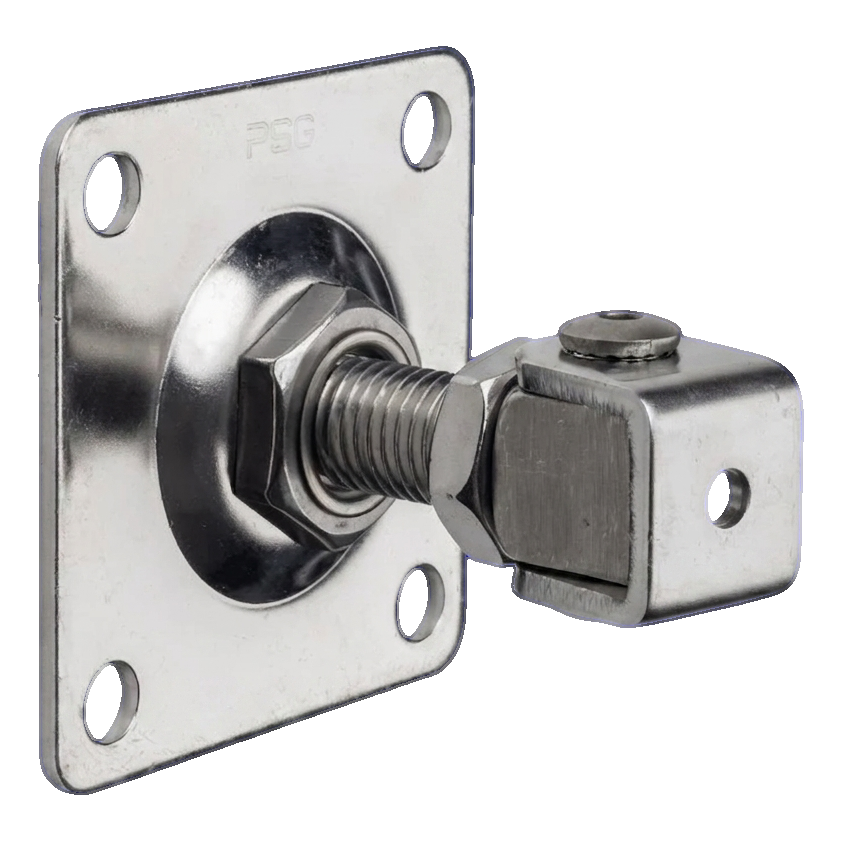

PSG állítható zsanér M20 – perspektívikus felülnézet
PSG állítható zsanér M20 – perspektívikus felülnézet

Állítás és szerelés

Ennek a zsanérnak az egyik fő előnye a folyamatos állítási tartomány 46-tól 68 mm-ig (a csap tengelyétől a szerelősíkig mért távolság). Ez lehetővé teszi a kapu szárnyának pontos beállítását a pajzs felszerelése után, ami különösen fontos egyenetlen oszlopok esetén vagy a kivitelezési toleranciák kompenzálásánál. Az M20 menet szilárd és biztos rögzítést biztosít, a négy ø11,5 mm átmérőjű szerelési furat 75 mm-es osztásban lehetővé teszi a pajzs stabil felcsavarozását oszlopra vagy falra.

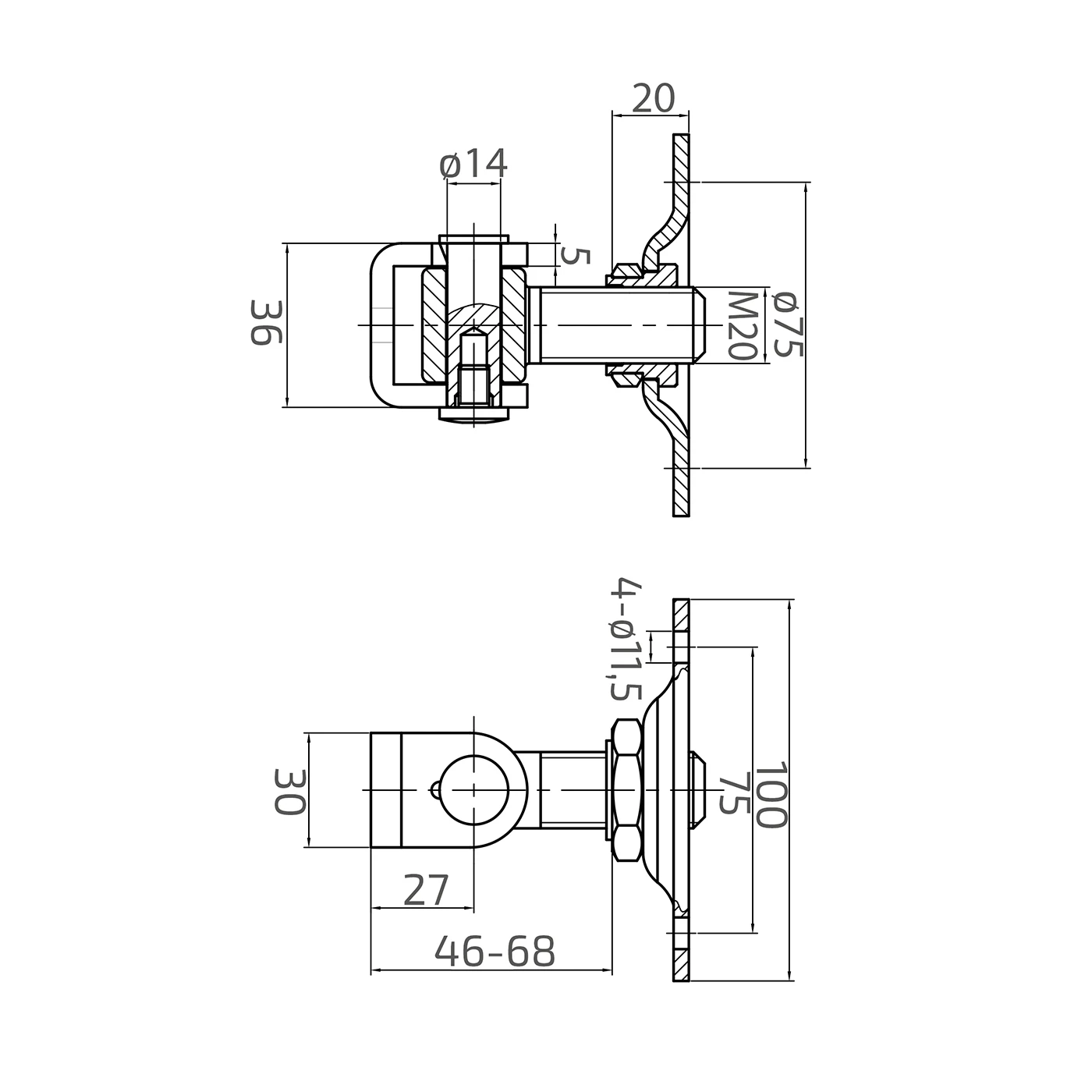

PSG állítható zsanér M20 műszaki rajza méretekkel
PSG állítható zsanér M20 műszaki rajza méretekkel

Méretek és műszaki specifikáció

  • Márka: PSG
  • Anyag: rozsdamentes acél AISI 304
  • Felület: nyers
  • Menet: M20
  • Pajzs méretek: 100 × 100 × 4 mm
  • Pajzs préselt átmérő: ø75 mm
  • Szerelési furatok: 4 × ø11,5 mm, osztás 75 mm
  • Tartó (szelvény) magasság: 36 mm
  • Tartó szélesség: 30 mm
  • Tartó mélység: 27 mm
  • Csap átmérő: ø14 mm
  • Tartólemez vastagság: 5 mm
  • Állítási tartomány (csap tengely – pajzs síkja): 46–68 mm
  • Tömeg: 0,742 kg
  • EAN: 5903313205795

Alkalmazás

A zsanér szárnyaskapuk szerelésére készült lakó- és ipari építkezésekben. Az univerzális konstrukció lehetővé teszi a használatot mind könnyű kapuknál, mind nehezebb bejárati kapuknál. A rozsdamentes AISI 304 acél miatt a termék nem igényel további korrózióvédelmet, ami csökkenti a karbantartási költségeket és meghosszabbítja a telepítés élettartamát.
