PSG átmeneti korlátoszlop Ø42,4 mm AISI 304 rozsdamentes acélból – 4 db Ø12 foglaló, padlóba szerelés

Go to Product feedback

PSG átmeneti korlátoszlop Ø42,4 mm AISI 304 rozsdamentes acélból. Magasság 1060 mm, falvastagság 2 mm. 4 db átmeneti foglaló Ø12 mm, osztástávolság 210 mm. Padlóba szerelés. Tartalmazza az alapmaszkoló fedelet, korlátcsatlakozót. Tömeg 3,08 kg.

Go to full description
with VAT without VAT
Price 15 320,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

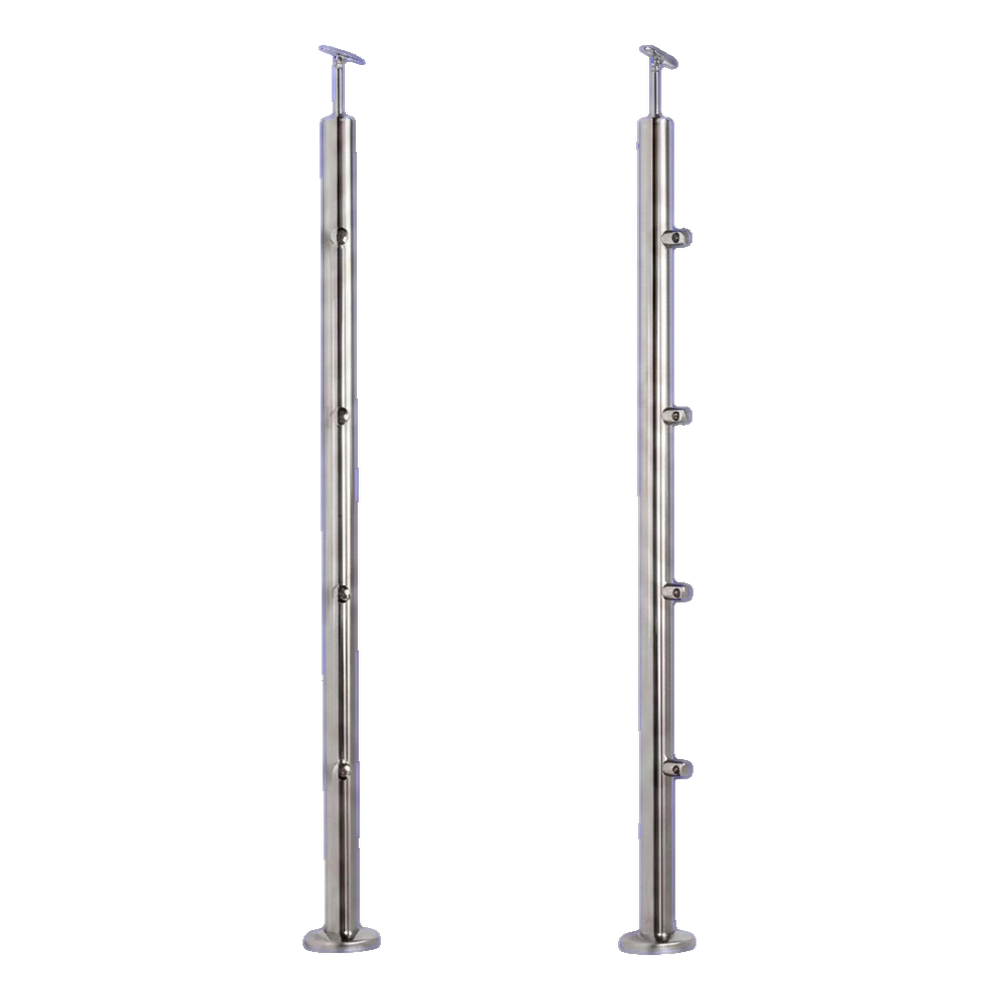

PSG korlátoszlop átmenő Ø42,4 mm rozsdamentes acél AISI 304 – 4 db Ø12 tartó, padlóba szerelés

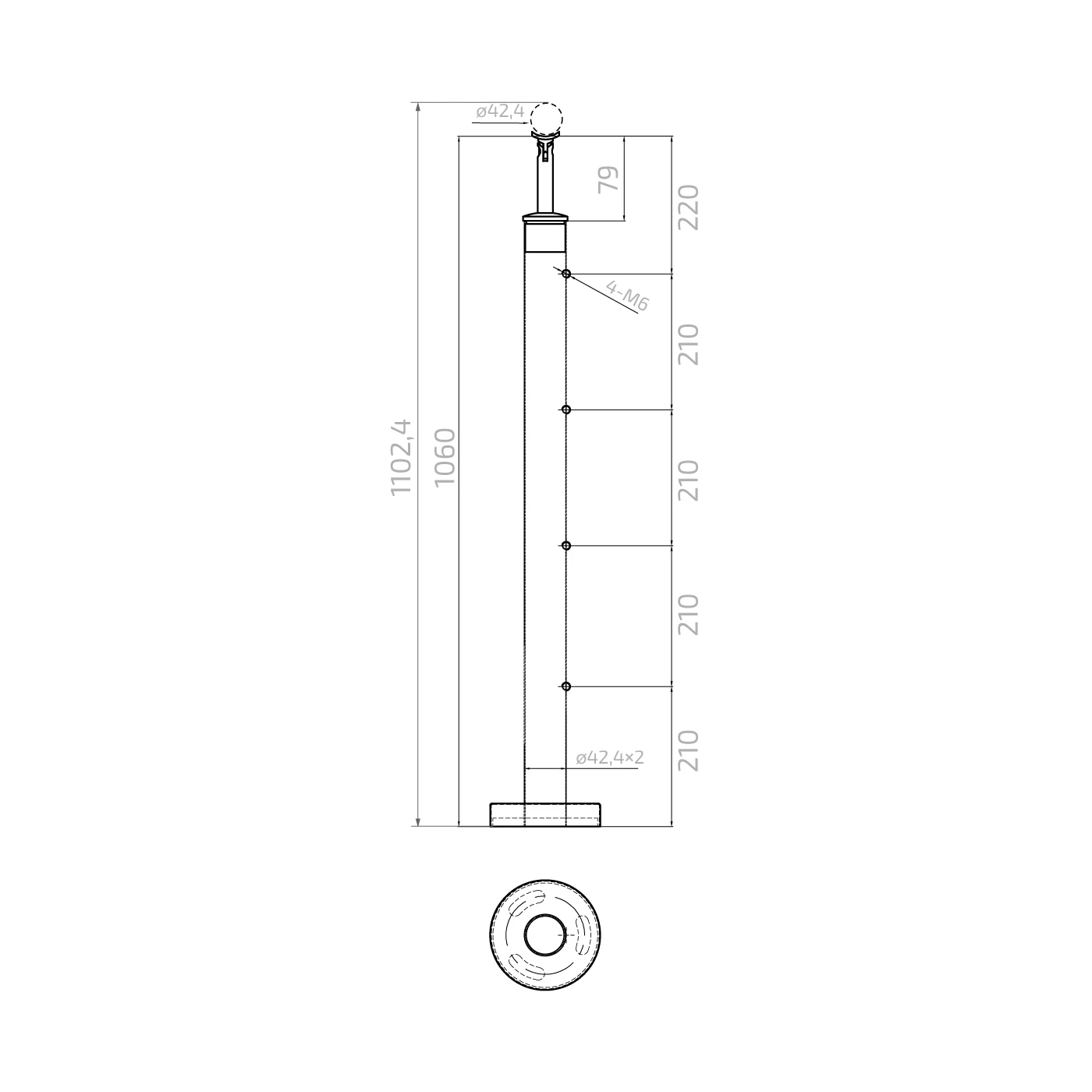

PSG átmenő korlátoszlop Ø42,4 mm rozsdamentes acélból – elölnézet és oldalnézet
PSG átmenő korlátoszlop Ø42,4 mm rozsdamentes acélból – elölnézet és oldalnézet

Középső (átmenő) oszlop belső korlátokhoz — erkély- és lépcsőkorlátokhoz — kiváló minőségű AISI 304 rozsdamentes acélból szatén kivitelben. 4 átmenő tartóval van felszerelve Ø 12 mm kitöltő rudakhoz, padlóba szerelésre tervezve. Univerzális szerkezet, amely különféle építészeti projektekben alkalmazható, a mellékelt tartozékok (alapmaszkoló, korlátcsatlakozó) teljes és esztétikus szerelést biztosítanak.

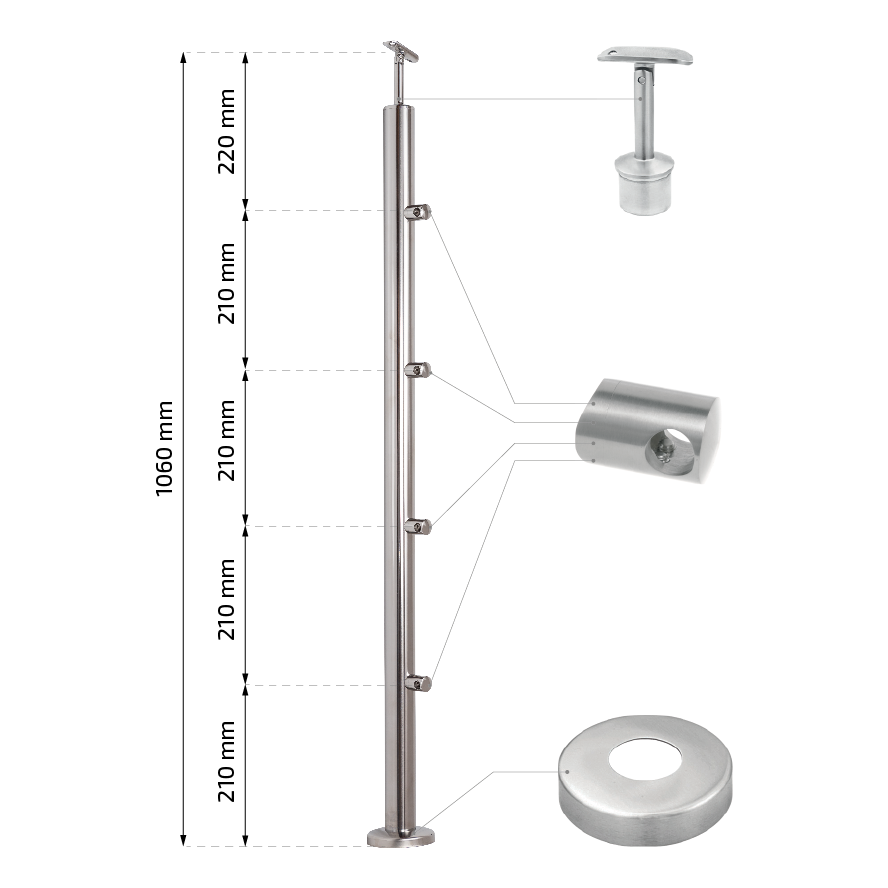

Az oszlop teljes magassága korlátcsatlakozóval együtt 1102,4 mm, ami Ø 42,4 mm korláttal kombinálva ergonomikus korlátmagasságot ad az építési szabványoknak megfelelően. A tartók egyenletesen vannak elosztva 210 mm távolságra, esztétikus kitöltési felosztást biztosítva.

Az oszlop műszaki paraméterei

  • Anyag: AISI 304 rozsdamentes acél (szatén/csiszolt)
  • Cső átmérő: Ø 42,4 mm
  • Cső falvastagság: 2 mm
  • Oszlop magasság (cső): 1060 mm
  • Teljes magasság korlátcsatlakozóval: 1102,4 mm
  • Átmenő tartók száma: 4 db
  • Rudak lyukainak átmérője: Ø 12 mm
  • Távolság tartók között: 210 mm
  • Távolság padlótól első tartóig: 210 mm
  • Távolság utolsó tartótól a cső széléig: 220 mm
  • Tartórögzítő menet: M6 (4 db)
  • Szerelés: padlóba
  • Súly: 3,08 kg
  • EAN: 5903313202114

A készlet tartalma

  • Korlátoszlop Ø 42,4 × 1060 mm
  • Alapmaszkoló — 1 db
  • Ø 12 mm rúd átmenő tartók — 4 db
  • Korlátcsatlakozó — 1 db

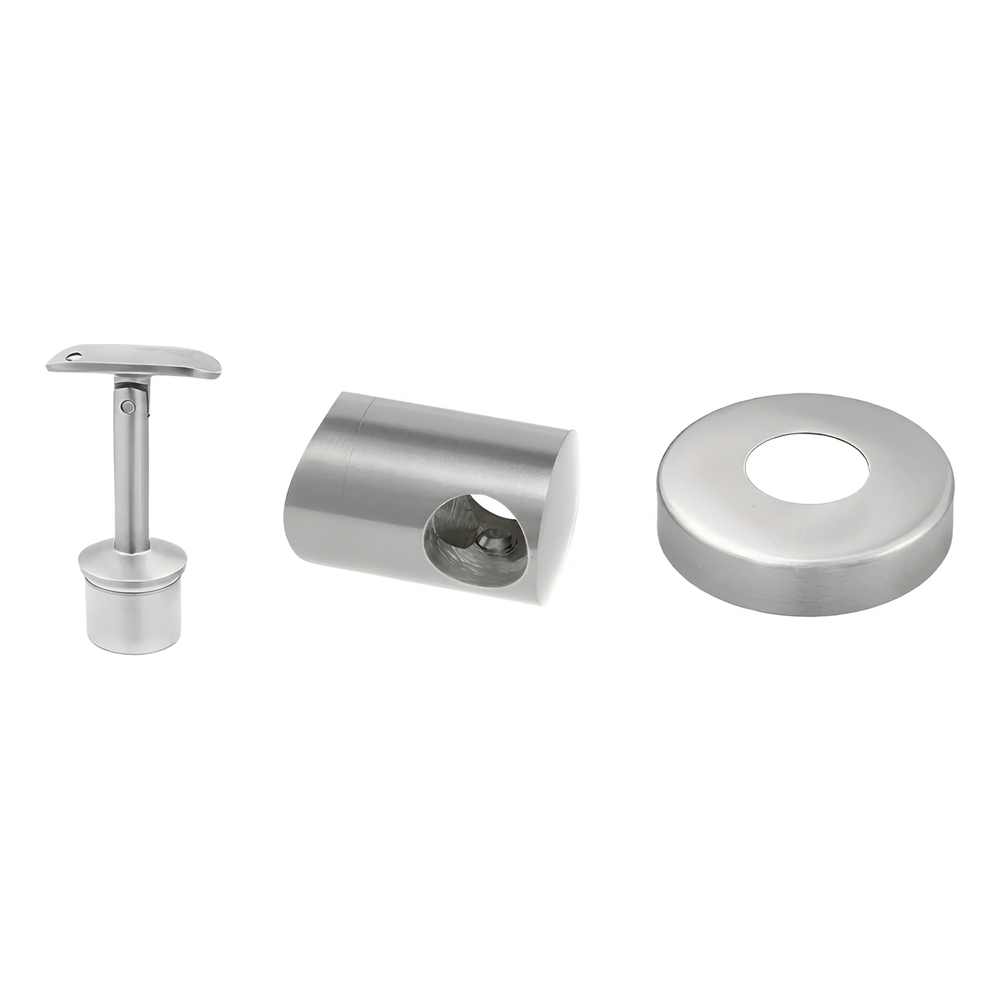

Készlet komponensei – korlátcsatlakozó, rúd átmenő tartó, alapmaszkoló
Készlet komponensei – korlátcsatlakozó, rúd átmenő tartó, alapmaszkoló

A készletben található elemek — korlátcsatlakozó, rúd átmenő tartó és alapmaszkoló mellékelve vannak az oszlophoz, de nem vannak véglegesen rögzítve. Így a szerelő szabadon igazíthatja az elemek pozícióját és szögét az építkezési körülményekhez. A gyártó speciális anaerob ragasztó használatát javasolja rozsdamentes acélhoz tartós és szilárd kapcsolat eléréséhez. Ez a szerelési mód lehetővé teszi az oszlop esetleges rövidítését is padlóegyenetlenség esetén.

Komponensek méretei

Korlátcsatlakozó

  • Csatlakozó magasság: 80 mm
  • Csap átmérő: Ø 14 mm
  • Szerelőalap átmérő: Ø 42,4 mm
  • Kompatibilis korlát: Ø 42,4 mm

Rúd átmenő tartó

  • Tartó külső átmérő: Ø 22 mm
  • Rúdlyuk átmérő: Ø 12 mm
  • Beültetési mélység (rúdtengely távolsága a frontól): 20 mm
  • Szerelőlyuk átmérő (csavarhoz): Ø 6,5 mm

Alapmaszkoló

  • Külső átmérő: Ø 105 mm
  • Belső lyuk átmérő: Ø 42,4 mm
  • Magasság: 20 mm
  • Anyagvastagság: 1,5 mm

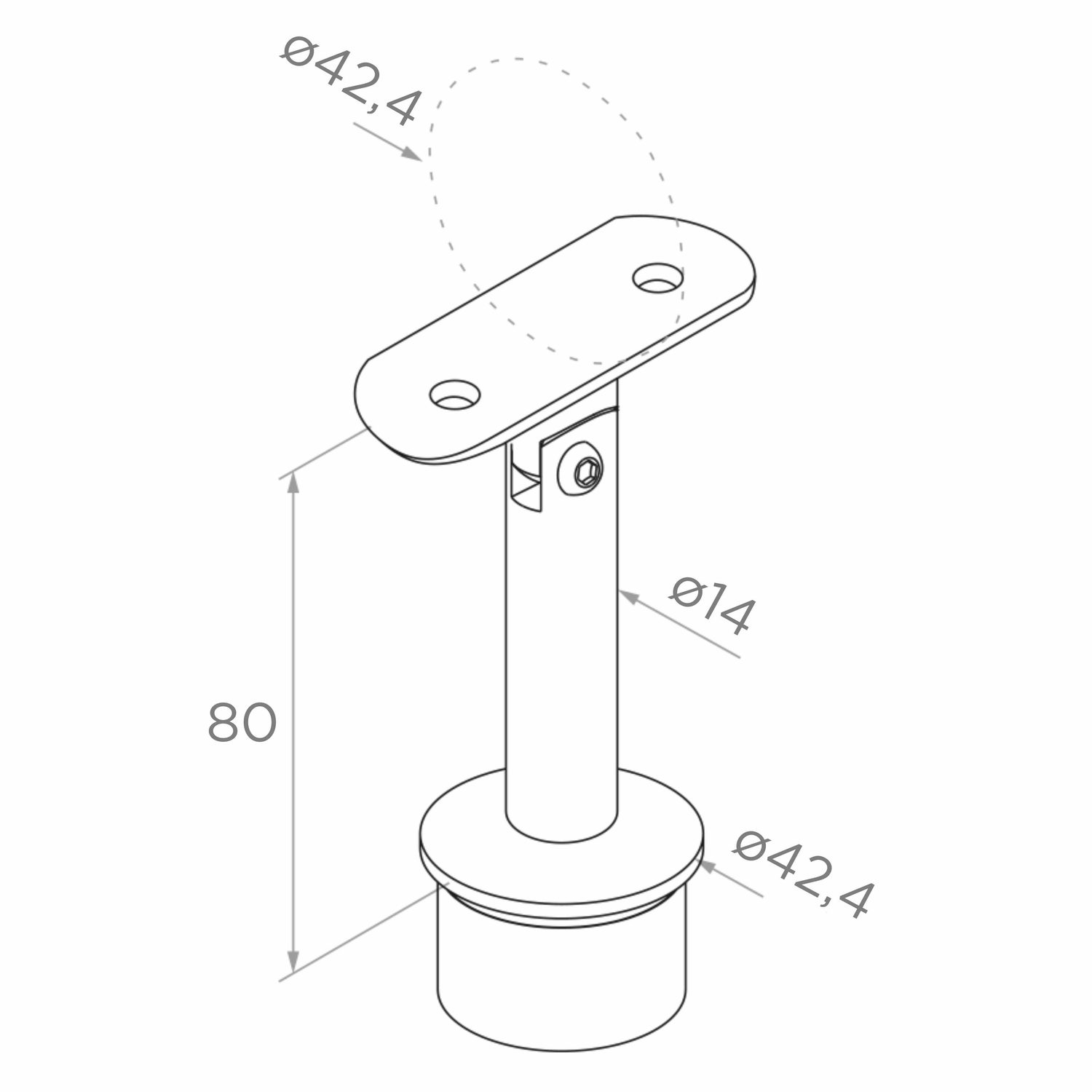

Korlátcsatlakozó méretrajz – magasság 80 mm, csap átmérő Ø14 mm
Korlátcsatlakozó méretrajz – magasság 80 mm, csap átmérő Ø14 mm

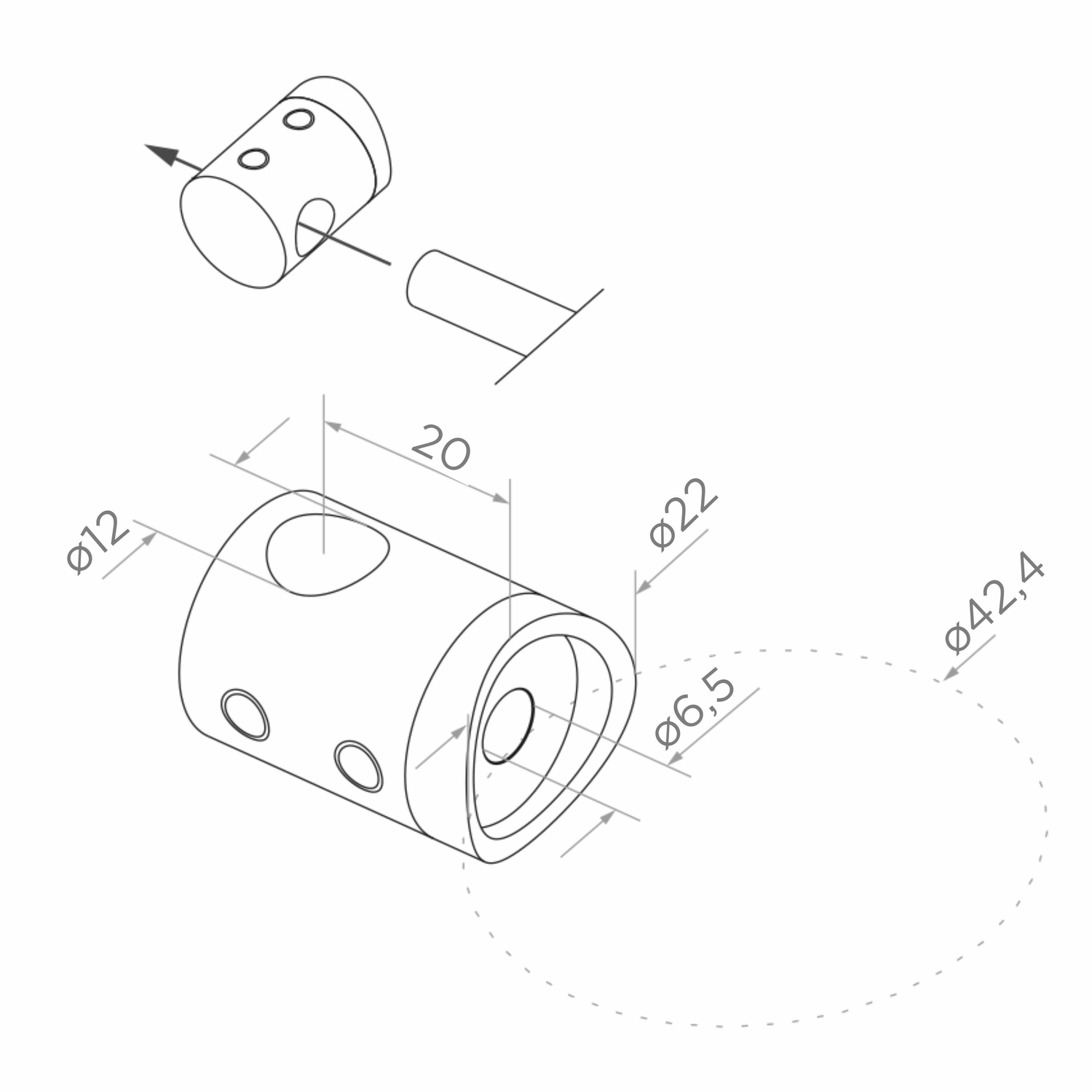

Ø12 mm rúd átmenő tartó méretrajz
Ø12 mm rúd átmenő tartó méretrajz

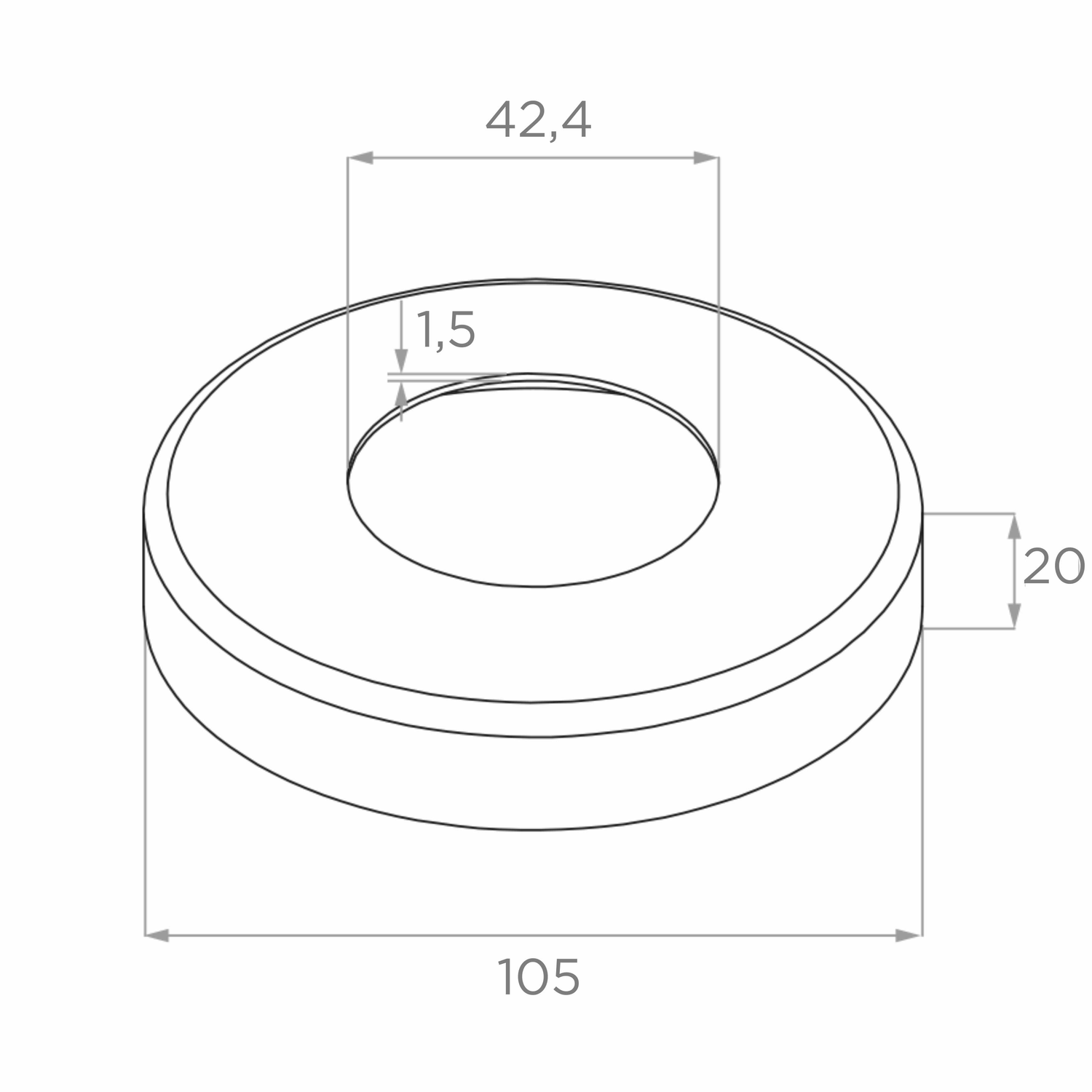

Alapmaszkoló méretrajz – külső átmérő 105 mm
Alapmaszkoló méretrajz – külső átmérő 105 mm
