PSG csapszeg lemezzel 60×60 mm – alsó zsanér szárnyú kapuhoz

Go to Product feedback

PSG acél csapszeg lemezzel, alsó zsanér szárnyú kapuhoz. Szerelőlemez 60×60×15 mm, csapszeg Ø20 mm, hosszúság 89 mm. Zsanérpár teherbírása 150 kg 2 m-es szárnyra. Súly 0,59 kg.

Go to full description
with VAT without VAT
Price 1 836,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Átmérő 20
  • Szerelési mód Befalazható
  • Anyag Acél

Leírás

PSG csapszeg lemezzel 60×60 mm – alsó zsanér szárnyú kapuhoz

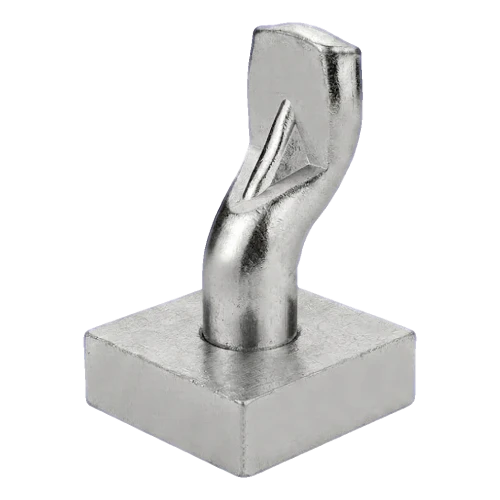

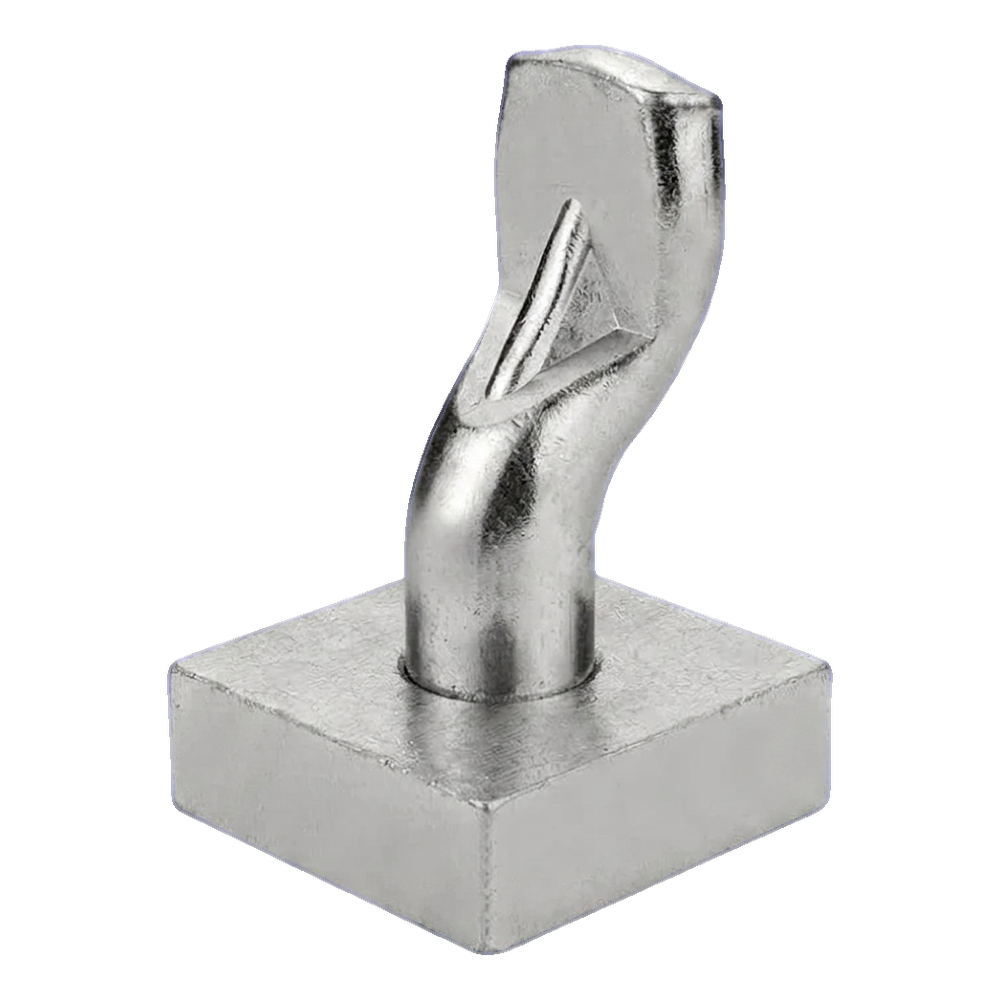

PSG csapszeg lemezzel – alsó zsanér szárnyú kapuhoz, általános nézet
PSG csapszeg lemezzel – alsó zsanér szárnyú kapuhoz, általános nézet

PSG csapszeg lemezzel (30) acél alsó zsanér, szárnyú kapuk szerelésére tervezve. Az elem egy csapszegből áll, amely a felső zsanér hüvelyébe illeszkedik, valamint egy négyzetes szerelőlemezből, amelyet a kapu alapjához rögzítenek. A szilárd, egytestű acél konstrukció magas teherbírást és tartósságot biztosít még intenzív használat mellett is.

A zsanérpár (felső + alsó) megengedett terhelése 2 m hosszú kapuszárnyra 150 kg, ami lehetővé teszi nehéz, tömör vagy paneles kitöltésű szárnyak biztonságos felszerelését. A csapszeg alulról kerül felszerelésre – a lemez stabil alapot képez, míg a barázdált profil biztos illeszkedést és a szárny szabad forgását biztosítja.

Méretek és műszaki paraméterek

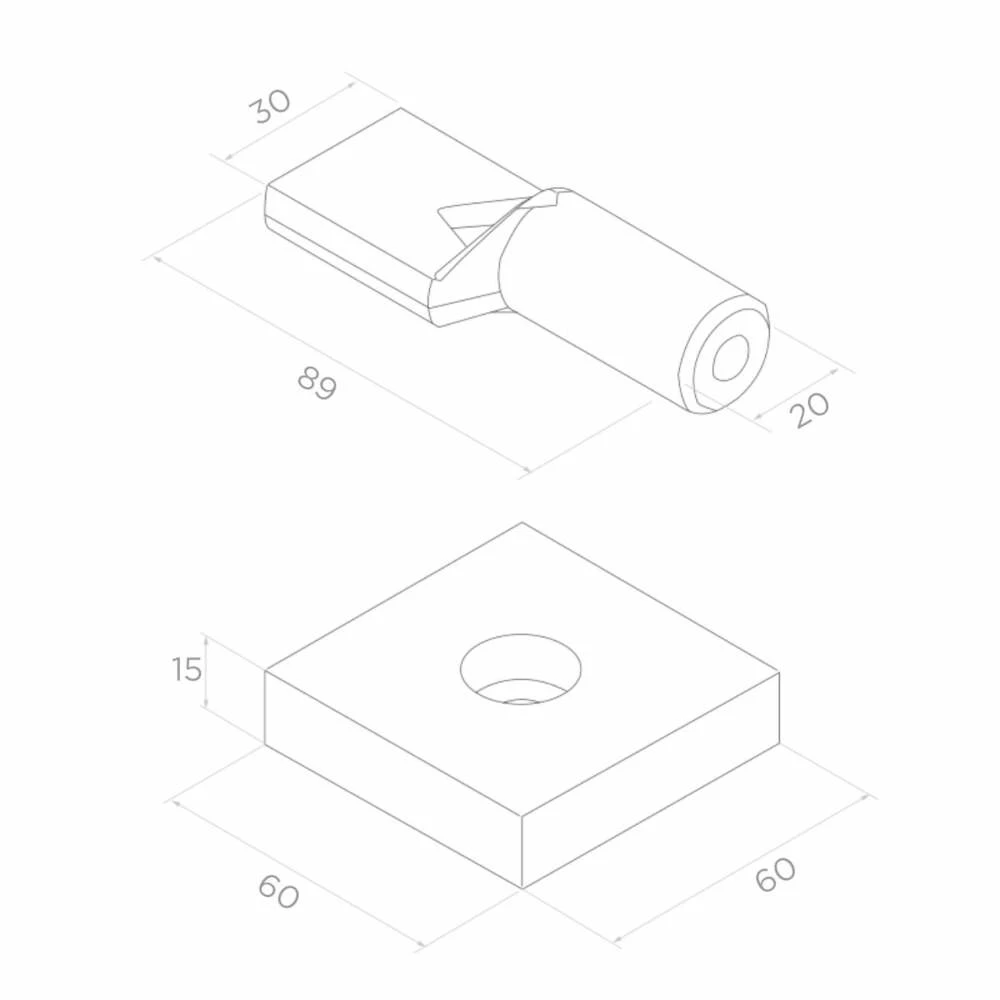

Csapszeg lemezzel méretrajz – izometrikus nézet méretekkel
Csapszeg lemezzel méretrajz – izometrikus nézet méretekkel
  • Csapszeg teljes hossza: 89 mm
  • Csapszeg fejének szélessége: 30 mm
  • Hengeres rész átmérője (forgástengely): Ø20 mm
  • Szerelőlemez méretei: 60 × 60 mm
  • Szerelőlemez vastagsága: 15 mm
  • Anyag: acél
  • Súly: 0,59 kg
  • Zsanérpár megengedett terhelése (2 m szárny): 150 kg
  • EAN: 5901289676243
  • Gyártó: PSG

Alkalmazás és szerelés

A lemezzel ellátott csapszeg a szárnyú kapu zsanérjának alsó eleme. A lemezt csavarokkal rögzítik az oszlophoz vagy a kerítés alapjához (a lemez központi furaton keresztül), a csapszeg pedig tengelyként szolgál, amelyen a kapuszárny forog. A terméket a megfelelő felső zsanérral párosítva kell használni – együtt teljes zsanérrendszert alkotnak egy szárny számára. A masszív konstrukció és egyszerű geometria miatt a szerelés gyors és nem igényel speciális szerszámokat, ami rövidebb megvalósítási időt eredményez az építkezésen.
