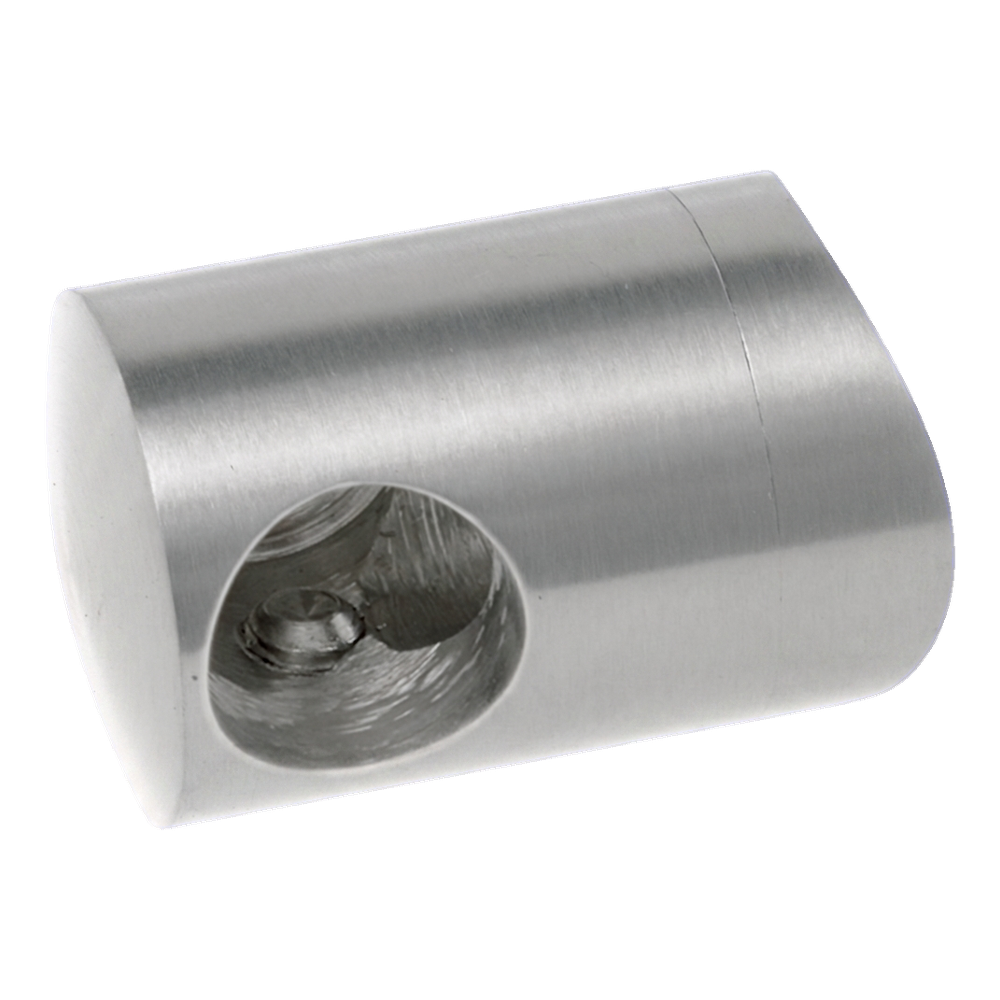

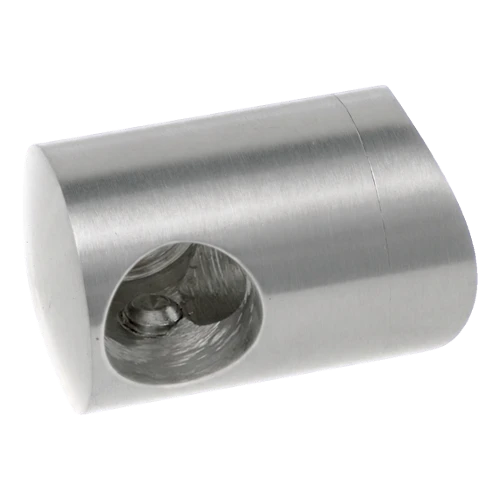

PSG jobb végső korlát tartóelem fi 12 mm rúdhoz fi 42,4 mm csőre – AISI 304 rozsdamentes acél szatén

Go to Product feedback

PSG jobb végső tartóelem AISI 304 rozsdamentes acélból, szatén felületkezeléssel. Fi 12 mm rúdhoz fi 42,4 mm csőre. Külső átmérő 22 mm, szerelőlyuk fi 6,5 mm. Tengelytávolság az alaptól 20 mm. Tömeg 0,048 kg.

Go to full description
with VAT without VAT
Price 411,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] uchwyty-do-wypelnien #131

  • Anyag AISI 304
  • Kitöltés (rúd / sodrony) Kör rúd Ø 12 mm
  • Felületkezelés Szatén
  • Tartó típusa Jobb oldali végtartó
  • Rögzítési rendszer 42,4 mm

Leírás

PSG jobb végső korlát tartóelem fi 12 mm rúdhoz fi 42,4 mm csőre – AISI 304 rozsdamentes acél szatén

Jobb végső tartóelem fi 12 mm rúdhoz fi 42,4 mm csőre – rozsdamentes acél szatén
Jobb végső tartóelem fi 12 mm rúdhoz fi 42,4 mm csőre – rozsdamentes acél szatén

Jobb végső (kezdő) tartóelem fi 12 mm átmérőjű rúdhoz, fi 42,4 mm teherhordó csőre való szerelésre tervezve. Az elem a korlát kitöltések és az oszlopok összekötésére szolgál — biztosítja a konstrukció szükséges merevségét és a rúdvég esztétikus befejezését. AISI 304 rozsdamentes acélból készült szatén felületkezeléssel, ami magas korrózióállóságot és elegáns, matt megjelenést garantál, illeszkedve a népszerű korlátrendszerekhez.

A hengeres korpusz átmenő lyukkal rendelkezik a fi 12 mm rúdhoz, két nyomócsavaros lyukkal a rúd biztos rögzítéséhez, valamint központi fi 6,5 mm szerelőlyukkal az oszlopra történő rögzítéshez. Az ívesen profilozott alap tökéletesen illeszkedik a fi 42,4 mm cső ívéhez, ami stabil és tömör illeszkedést biztosít további megmunkálás szükségessége nélkül.

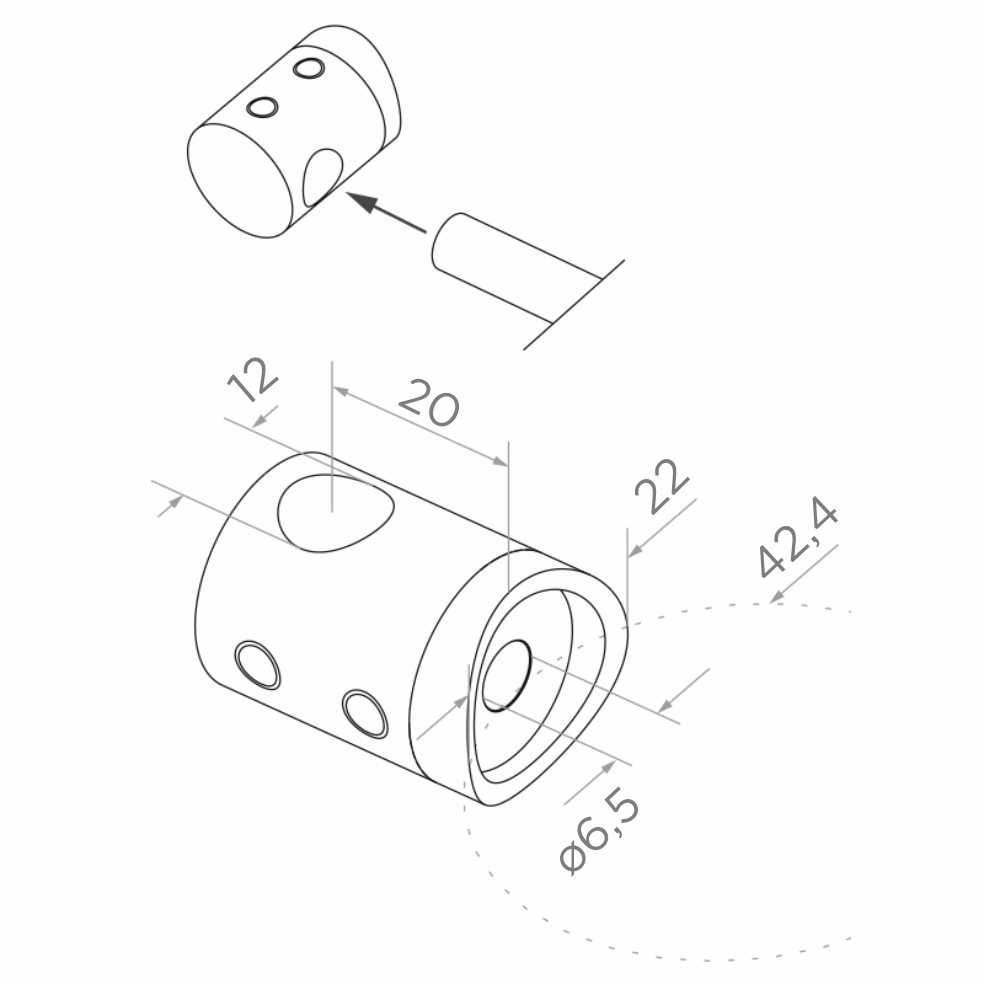

Jobb végső tartóelem műszaki rajza fi 12 mm rúdhoz – izometrikus nézet méretekkel
Jobb végső tartóelem műszaki rajza fi 12 mm rúdhoz – izometrikus nézet méretekkel

Méretek és műszaki adatok

  • Gyártó: PSG
  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén
  • Korlátrendszer: fi 42,4 mm
  • Rúdlyuk átmérője: fi 12 mm
  • Korpusz külső átmérője: 22 mm
  • Lyuktengely távolsága az alaptól: 20 mm
  • Szerelőlyuk átmérője: fi 6,5 mm
  • Teherhordó cső átmérője (íves kivágás): fi 42,4 mm
  • Verzió: jobb (végső / kezdő)
  • Tömeg: 0,048 kg
  • EAN: 5901289671392

Alkalmazás és szerelés

A tartóelem közvetlenül a fi 42,4 mm oszlopcsőre szerelhető a központi fi 6,5 mm lyukon keresztül csavarral. A fi 12 mm kitöltő rúd az oldalsó lyukba helyezhető és nyomócsavarokkal rögzíthető. A kompakt felépítésnek és az alap precíz profilozásának köszönhetően a szerelés gyors és nem igényel hegesztést — ideális megoldás a 42,4 mm rendszerű rozsdamentes acél korlátokon dolgozó szerelőcsapatok számára.
