PSG sarok korlátoszlop rozsdamentes acél AISI 304 ø42,4 mm H1060 mm ø12 mm-es rudakhoz való tartókkal

Go to Product feedback

PSG sarok korlátoszlop AISI 304 rozsdamentes acélból, ø42,4 mm, 1060 mm magasság. 8 tartó ø12 mm-es rudakhoz, padlóba szerelés. Csiszolt szatén kivitelezés. Súly 3,3 kg. Beltéri korlátokhoz.

Go to full description
with VAT without VAT
Price 18 341,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

PSG sarok korlátoszlop rozsdamentes acél AISI 304 ø42,4 mm H1060 mm fogókkal ø12 mm csövekhez

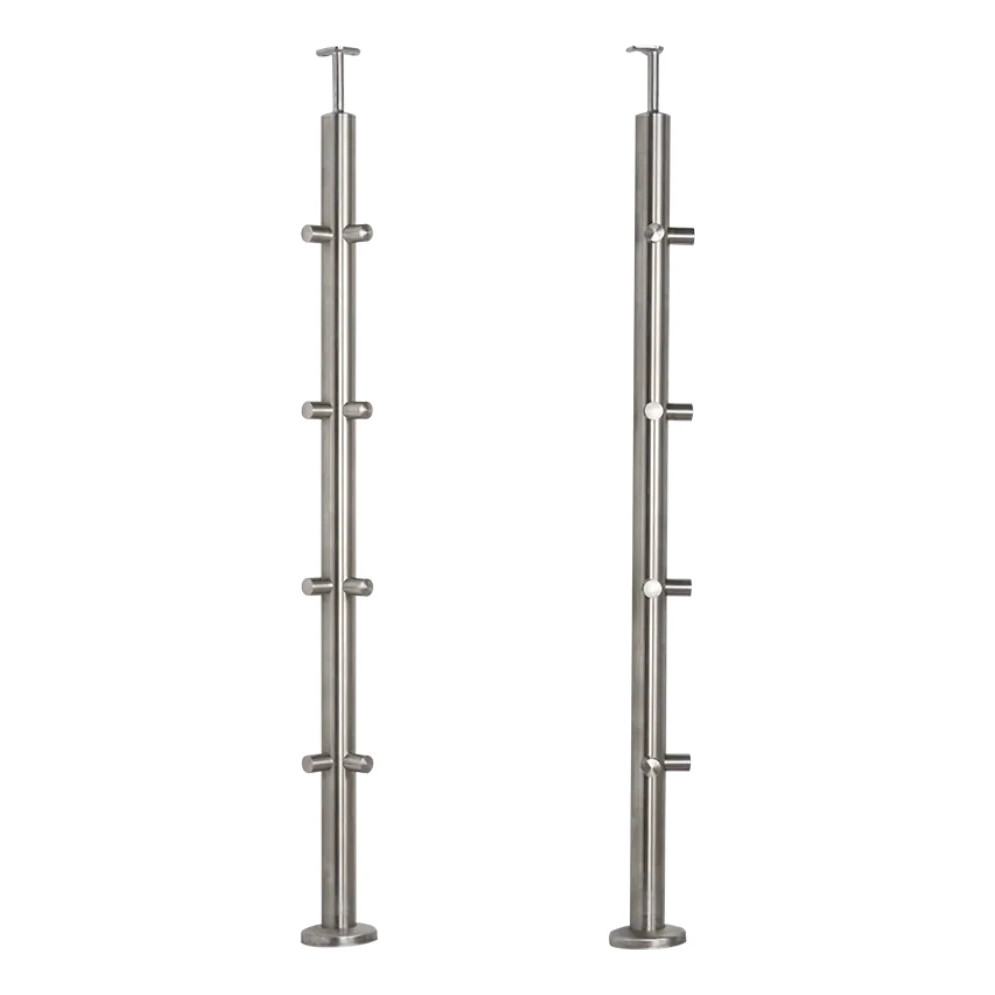

Sarok korlátoszlop rozsdamentes acélból AISI 304 – elölnézet és oldalnézet
Sarok korlátoszlop rozsdamentes acélból AISI 304 – elölnézet és oldalnézet

Sarok korlátoszlop PSG csiszolt rozsdamentes acélból AISI 304 egy kész szerkezeti elem erkély- és lépcsőkorlátok építéséhez beltérben. A 8 rúdkezdő fogónak (4-4 a sarok mindkét oldalán) köszönhetően lehetővé teszi 4 darab ø12 mm-es töltőcső vezetését két merőleges irányban, így ideális megoldás sarki szereléshez.

Az oszlopot a padlóba szerelik, és a mellékelt kapaszkodó csatlakozók nincsenek tartósan rögzítve — ez lehetővé teszi a beállítást és az építkezési viszonyokhoz való alkalmazkodást. A gyártó javasolja a csatlakozások megerősítését rozsdamentes acélhoz való speciális anaerob ragasztóval. A teljes magasság a szerelt kapaszkodóval 1102,4 mm.

Az oszlop műszaki paraméterei

  • Gyártó: PSG
  • Anyag: rozsdamentes acél AISI 304, csiszolt (szatén)
  • Oszlop átmérője: ø42,4 mm
  • Oszlop magassága: 1060 mm
  • Teljes magasság kapaszkodóval: 1102,4 mm
  • Típus: sarok (90° szög)
  • Szerelés: padlóba
  • Rendeltetés: beltéri használatra
  • Fogók: 8 db (2 × 4) — rúdkezdő fogók ø12 mm csövekhez
  • Fogók osztása: 210 mm (tengelyek közötti távolság)
  • Az oszlop tetejétől a legfelső fogóig: 220 mm
  • Súly: 3,3 kg
  • EAN: 5903313202121

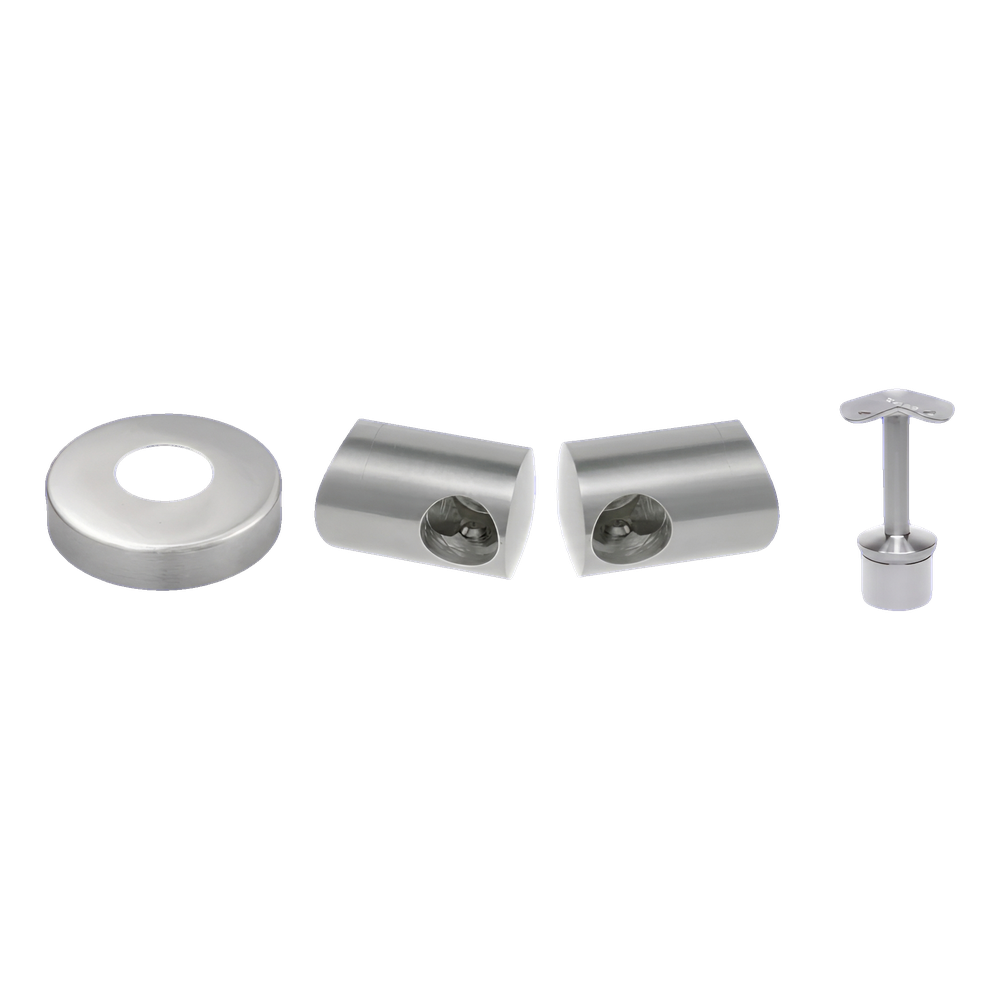

A szett elemei – fedőlemez, rúdfogók és kapaszkodó csatlakozó
A szett elemei – fedőlemez, rúdfogók és kapaszkodó csatlakozó

A szett tartalma

  • Sarok korlátoszlop ø42,4 × 1060 mm — 1 db
  • Fedőlemez (rozetta) az alaphoz — 1 db
  • Rúdkezdő fogók ø12 mm — 2 × 4 db (8 db)
  • Sarok kapaszkodó csatlakozó — 1 db

Komponensek méretei

Kapaszkodó csatlakozó (sarok): csap magassága 80 mm, csap átmérője ø14 mm, alap átmérője ø42,4 mm, munkaszög 90°, ø42,4 mm kapaszkodóhoz illeszkedik.

Rúdfogó: cső nyílása ø12 mm, ház külső átmérője ø22 mm, kinyúlás az oszlop tengelyétől 20 mm, szerelő nyílás ø6,5 mm, illeszkedés az oszlophoz ø42,4 mm.

Alap fedőlemeze: külső átmérő 105 mm, belső nyílás ø42,4 mm, magasság 20 mm, falvastagság 1,5 mm.

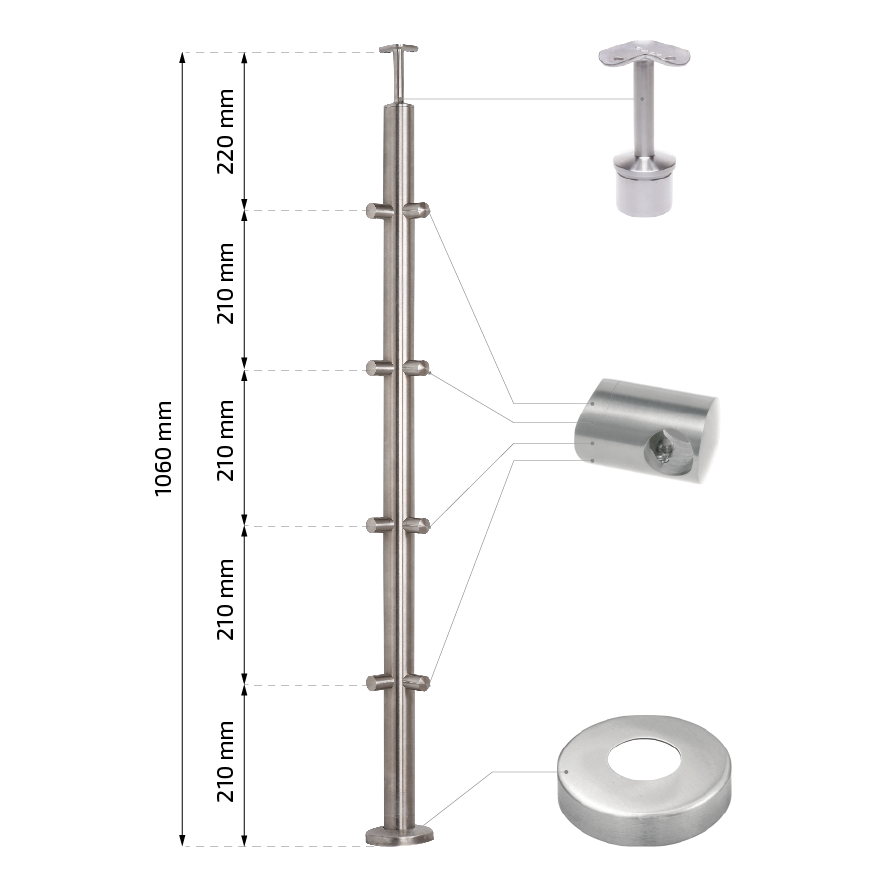

Az oszlop méretrajza a fogók elhelyezésével és komponens részletekkel
Az oszlop méretrajza a fogók elhelyezésével és komponens részletekkel

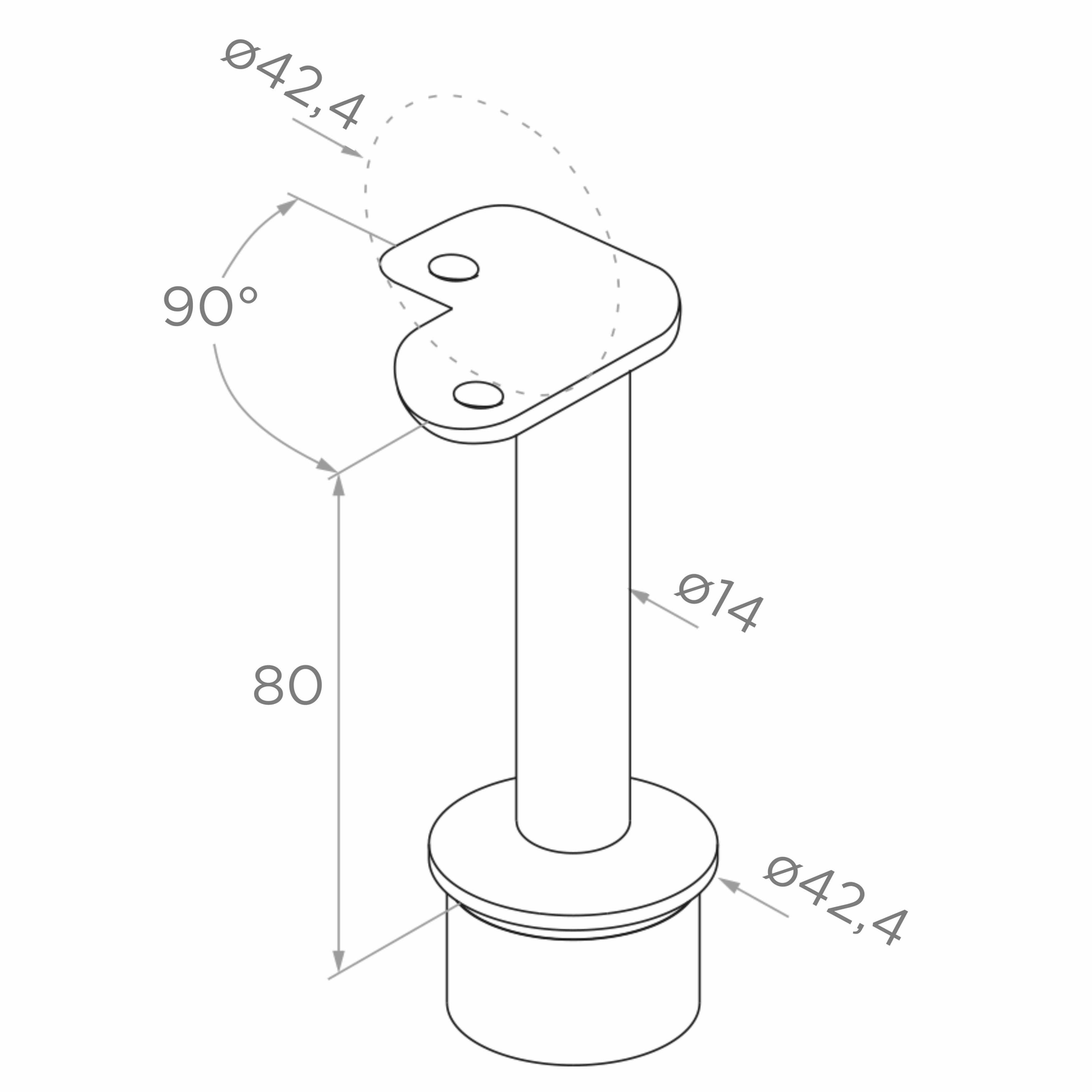

A sarok kapaszkodó csatlakozó műszaki rajza méretekkel
A sarok kapaszkodó csatlakozó műszaki rajza méretekkel

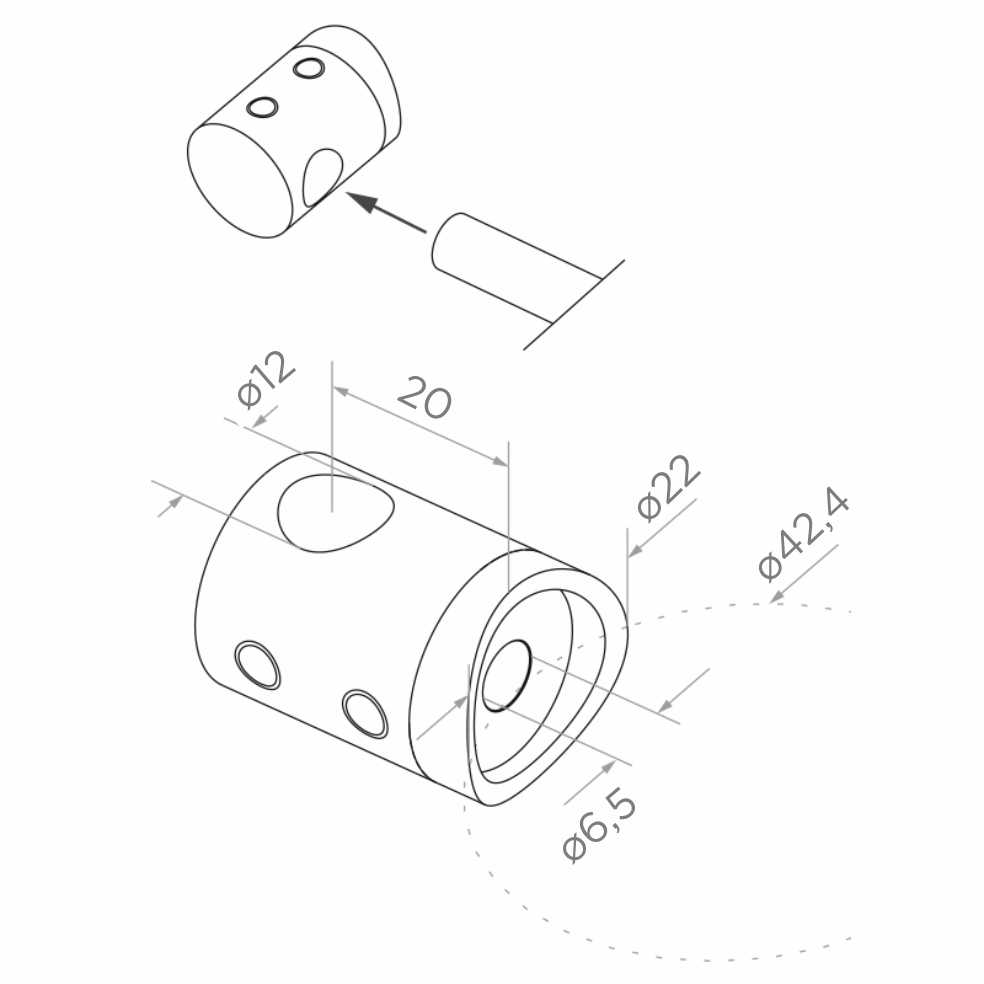

A rúdfogó műszaki rajza méretekkel
A rúdfogó műszaki rajza méretekkel

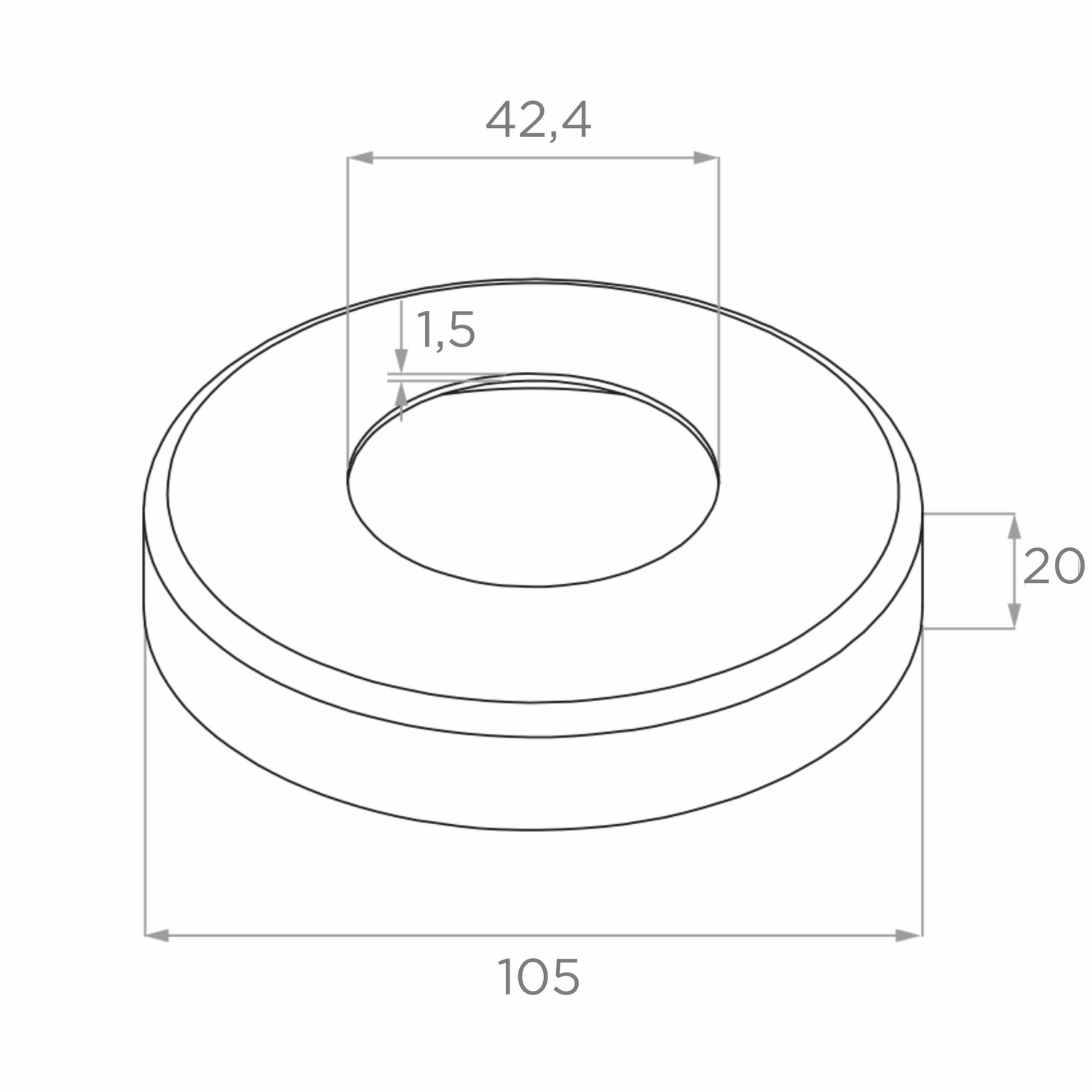

Az alap fedőlemezének műszaki rajza méretekkel
Az alap fedőlemezének műszaki rajza méretekkel

Szerelési előnyök

  • A kapaszkodó csatlakozók nincsenek tartósan rögzítve — lehetőség beállításra és alkalmazkodásra az építkezési viszonyokhoz
  • Egyenetlen padló esetén az oszlopot a szükséges magasságra lerövidíthető
  • Univerzális design — az oszlop különböző építészeti projektekhez illeszkedik
  • Az AISI 304 rozsdamentes acél garantálja a magas korrózióállóságot és mechanikai sérülésekkel szembeni ellenállást
  • A csiszolt felületkezelés (szatén) elegáns, modern megjelenést biztosít
