PSG sarok korlátoszlop rozsdamentes acélból AISI 304 fi 42,4 mm H960 – padlóba szerelés

Go to Product feedback

PSG sarok korlátoszlop AISI 304 rozsdamentes acélból, fi 42,4 mm, magasság 960 mm. Falvastagság 2 mm, szatén felületkezelés. 8 tartó fi 12 mm-es csövekhez, sarok korlátkonzol. Padlóba szerelés, súly 3,16 kg.

Go to full description
with VAT without VAT
Price 16 852,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

PSG sarokorientáló korlátoszlop rozsdamentes AISI 304 acélból Ø 42,4 mm H960 – padlóba történő szerelés

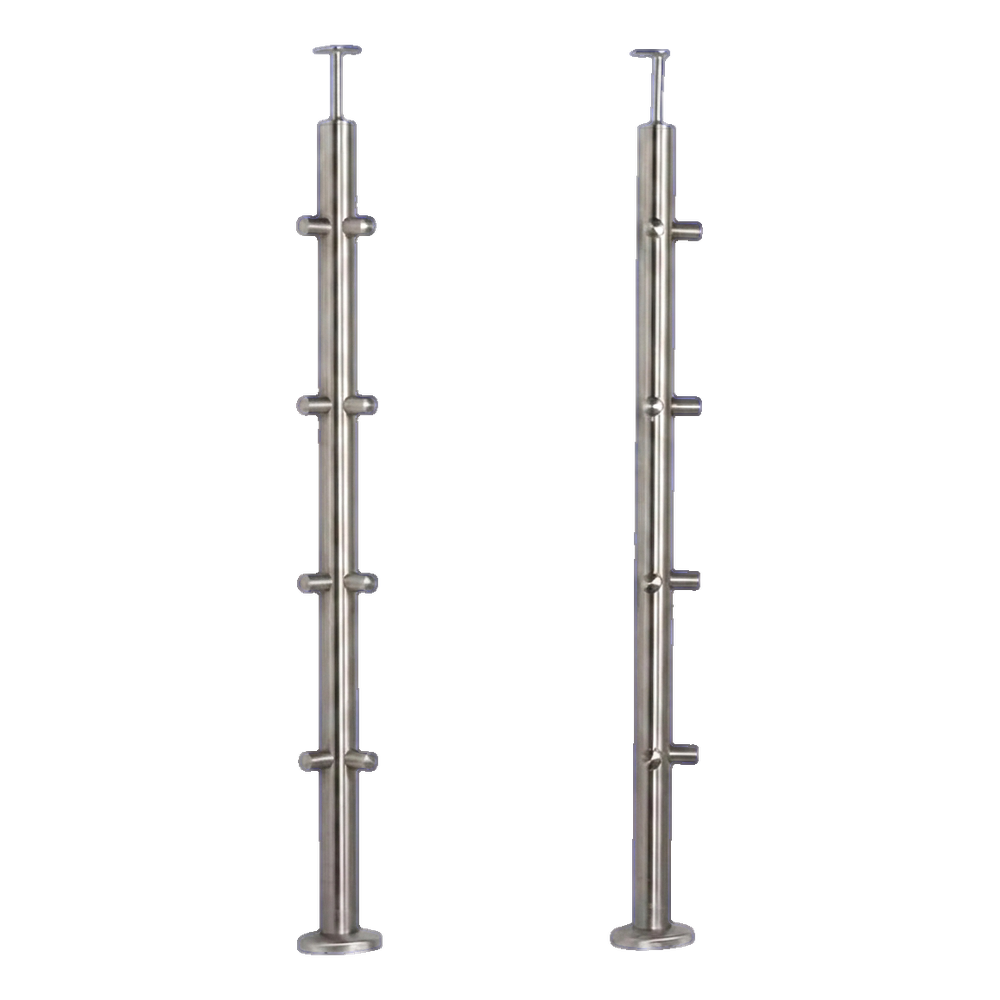

Sarokorientáló korlátoszlop rozsdamentes AISI 304 acélból – elölnézet és oldalnézet
Sarokorientáló korlátoszlop rozsdamentes AISI 304 acélból – elölnézet és oldalnézet

Sarokorientáló PSG korlátoszlop csiszolt rozsdamentes AISI 304 acélból szilárd és esztétikus alapot nyújt a modern erkély- és lépcsőkorlátok számára. A sarokkonstrukciónak köszönhetően 8 tartóval (mindkét oldalon 4-4 darab) a ø 12 mm-es kitöltő rudakhoz, az oszlop komplett sarokpontot képez a ø 42,4 mm-es korlátrendszerben. A padlóba történő szerelés stabilitást biztosít, a szatén felületkezelés pedig elegáns, professzionális megjelenést kölcsönöz.

A készlethez mellékelt csatlakozók és korlátmoccolók nincsenek véglegesen felszerelve – ajánlott azokat rozsdamentes acélhoz való anaerob ragasztóval ragasztani. Ezáltal a szerelő lehetőséget kap az oszlop beállítására és az építkezési körülményekhez való igazítására, szükség esetén pedig az oszlop megrövidítésére, például a padló egyenetlensége miatt.

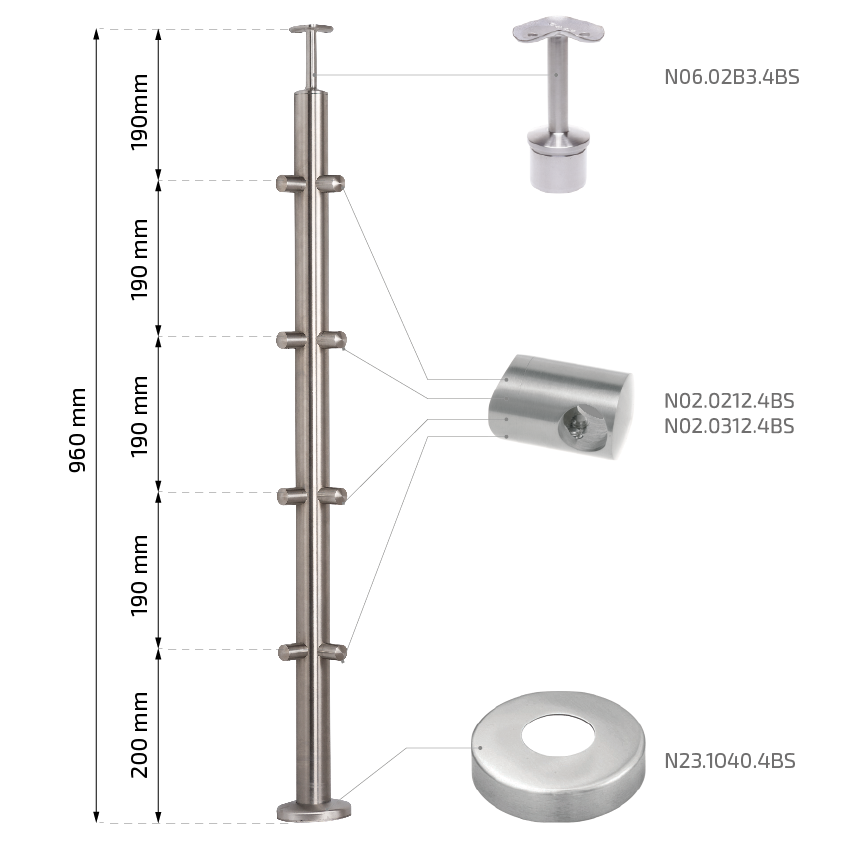

Az oszlop műszaki paraméterei

  • Anyag: rozsdamentes AISI 304 acél, szatén felületkezelés (csiszolt)
  • Oszlop átmérője: ø 42,4 mm
  • Falvastagság: 2 mm
  • Oszlop magassága: 960 mm
  • Teljes magasság korláttal: 1002,4 mm
  • Szerelőlyukak távolsága: 190 mm (4 szint, 190 mm-enként)
  • Legalsó lyuk távolsága az alaptól: 200 mm
  • Menetes lyukak: 2 × M6 minden szinten, 90°-os szögben elhelyezve
  • Tartók száma: 8 db (4 + 4, a sarok mindkét oldalán)
  • Kitöltő rúd átmérője: ø 12 mm
  • Szerelés: padlóba
  • Súly: 3,16 kg
  • EAN: 5903313202107

Sarokorientáló korlát konzol

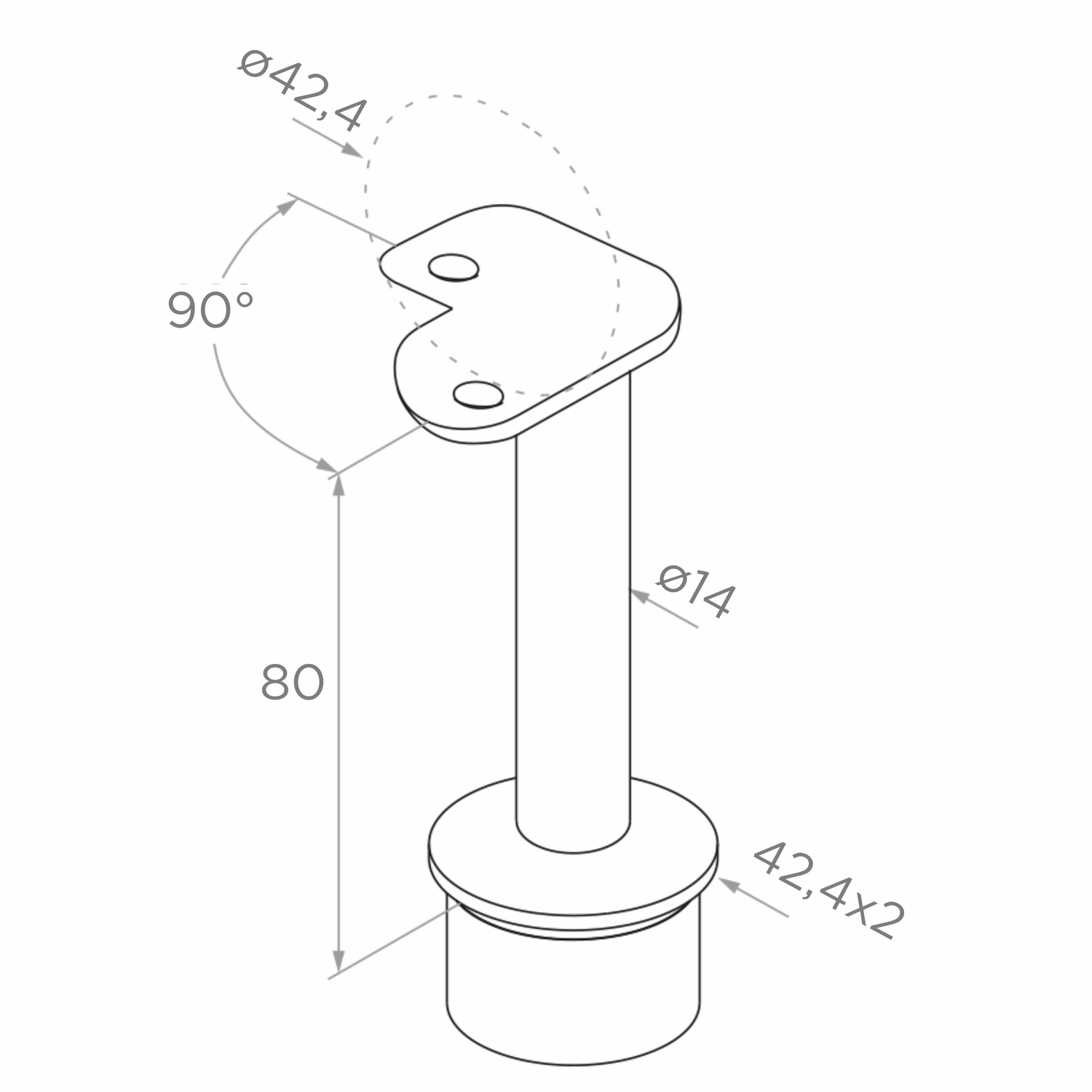

Sarokorientáló korlát konzol műszaki rajza – izometrikus nézet
Sarokorientáló korlát konzol műszaki rajza – izometrikus nézet

Az oszlop tetejére szerelhető konzol, 90°-os szögben hajlított saroklemezzel felszerelve, amely lehetővé teszi a korlát alátámasztását a korlát sarkánál.

  • Csap magassága: 80 mm
  • Csap átmérője: ø 14 mm
  • Alap átmérője (illeszkedik a csőhöz): ø 42,4 × 2 mm
  • Korlát átmérője: ø 42,4 mm
  • Szerelőlemez szöge: 90°

Átmenő tartó kitöltő rudhoz

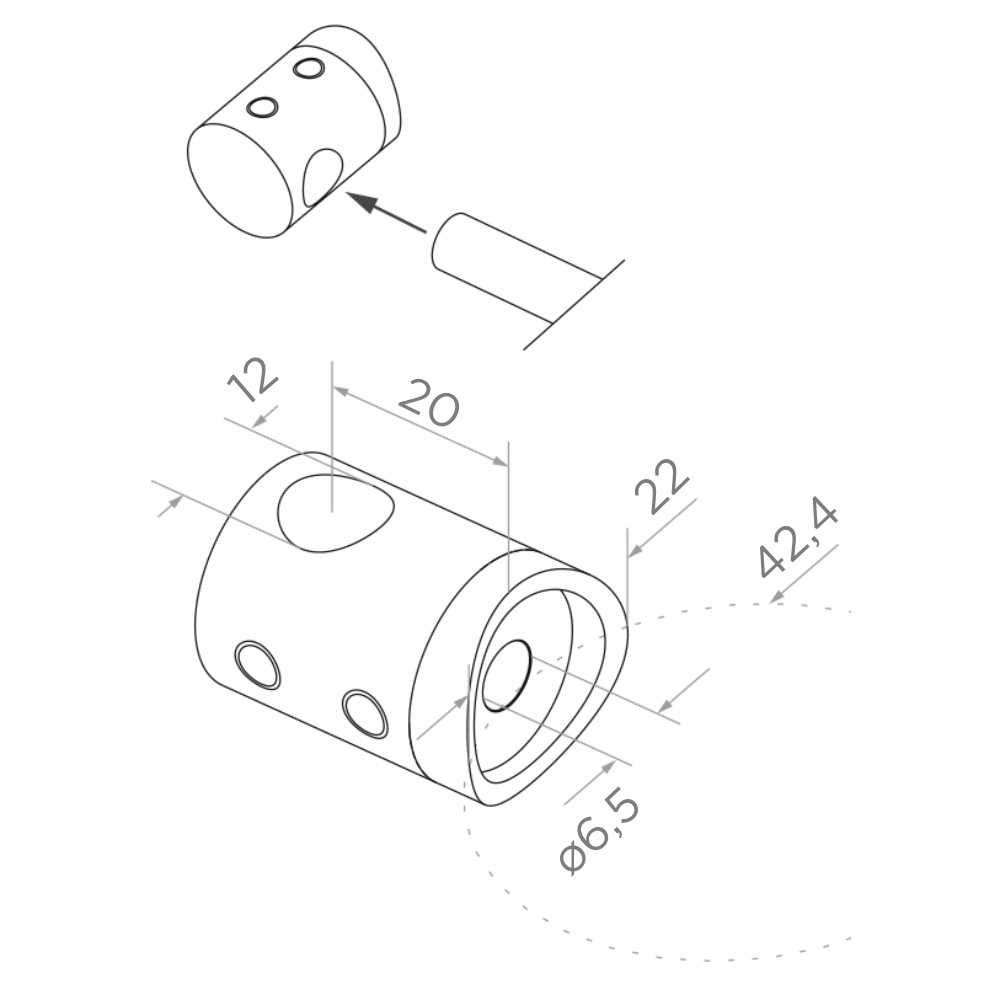

Ø 12 mm-es átmenő rúdtartó műszaki rajza – szétrobbantott nézet
Ø 12 mm-es átmenő rúdtartó műszaki rajza – szétrobbantott nézet

Az oszlopcsőhöz illeszkedő bevágással ellátott tartó, amelyet csavaron keresztül rögzítenek a szerelőlyukon. Lehetővé teszi a kitöltő rudak átmenő vezetését.

  • Rúdlyuk átmérője: ø 12 mm
  • Tartó külső átmérője: ø 22 mm
  • Mélység (távolság a lyuk tengelyéig): 20 mm
  • Szerelőlyuk átmérője: ø 6,5 mm
  • Csőhöz való illeszkedés: ø 42,4 mm

Alap takarólap (rozetta)

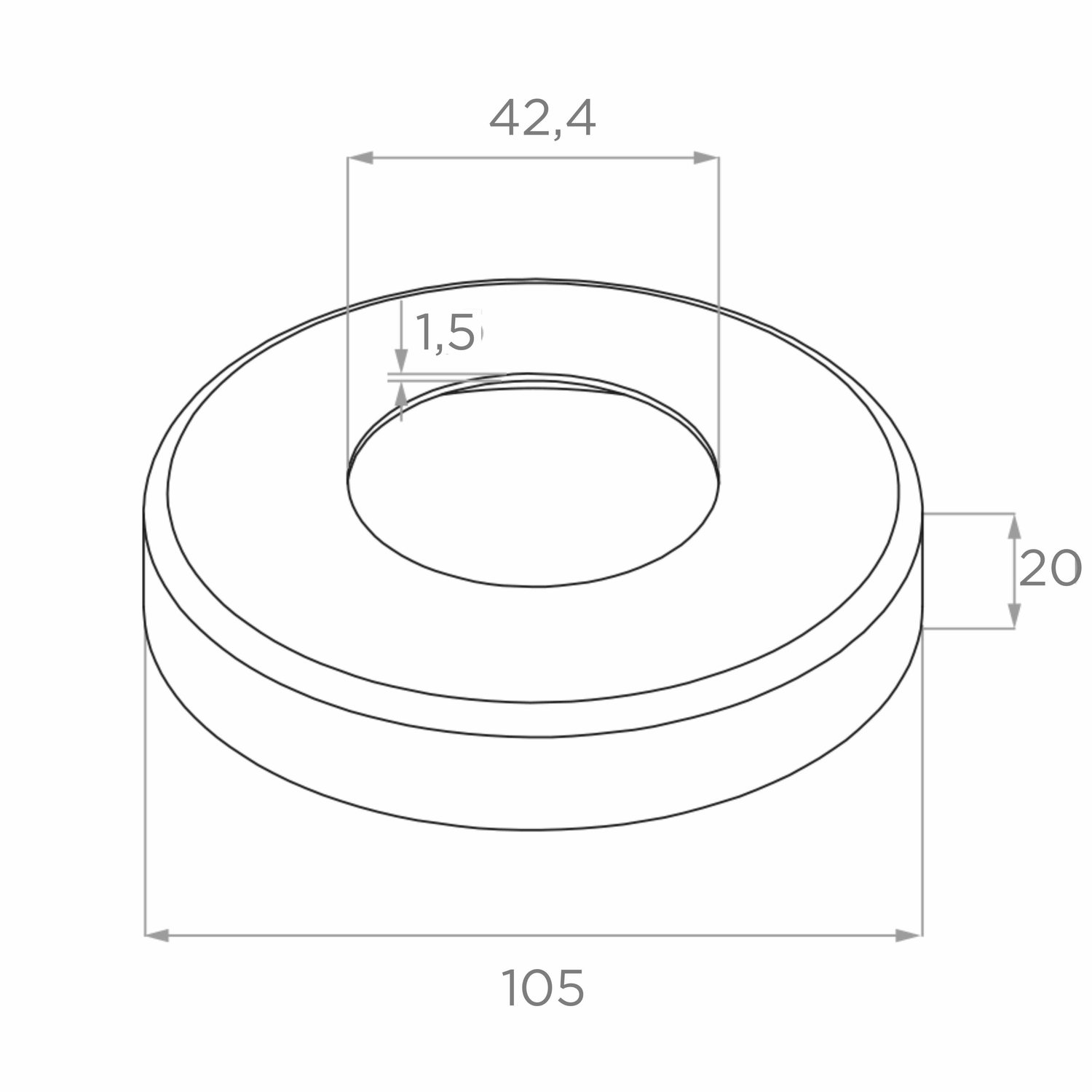

Alap takarólap műszaki rajza – izometrikus nézet
Alap takarólap műszaki rajza – izometrikus nézet

Az oszlop aljára helyezhető takarólap, amely elfedi a padlóba történő szerelés helyét és professzionális megjelenést kölcsönöz a kivitelezésnek.

  • Külső átmérő: 105 mm
  • Belső lyuk átmérője: ø 42,4 mm
  • Magasság: 20 mm
  • Lemez vastagsága: 1,5 mm

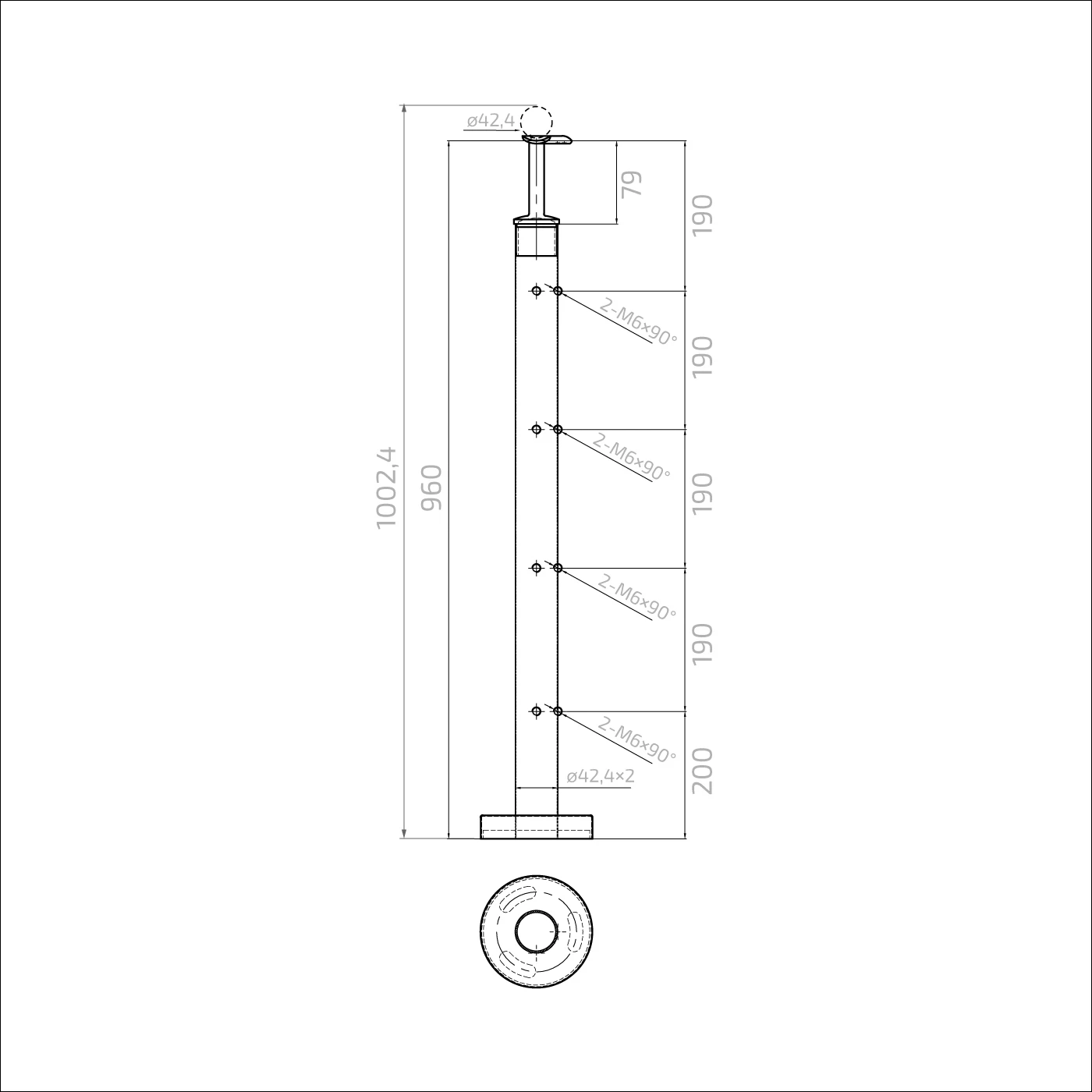

Az oszlop méretrajza

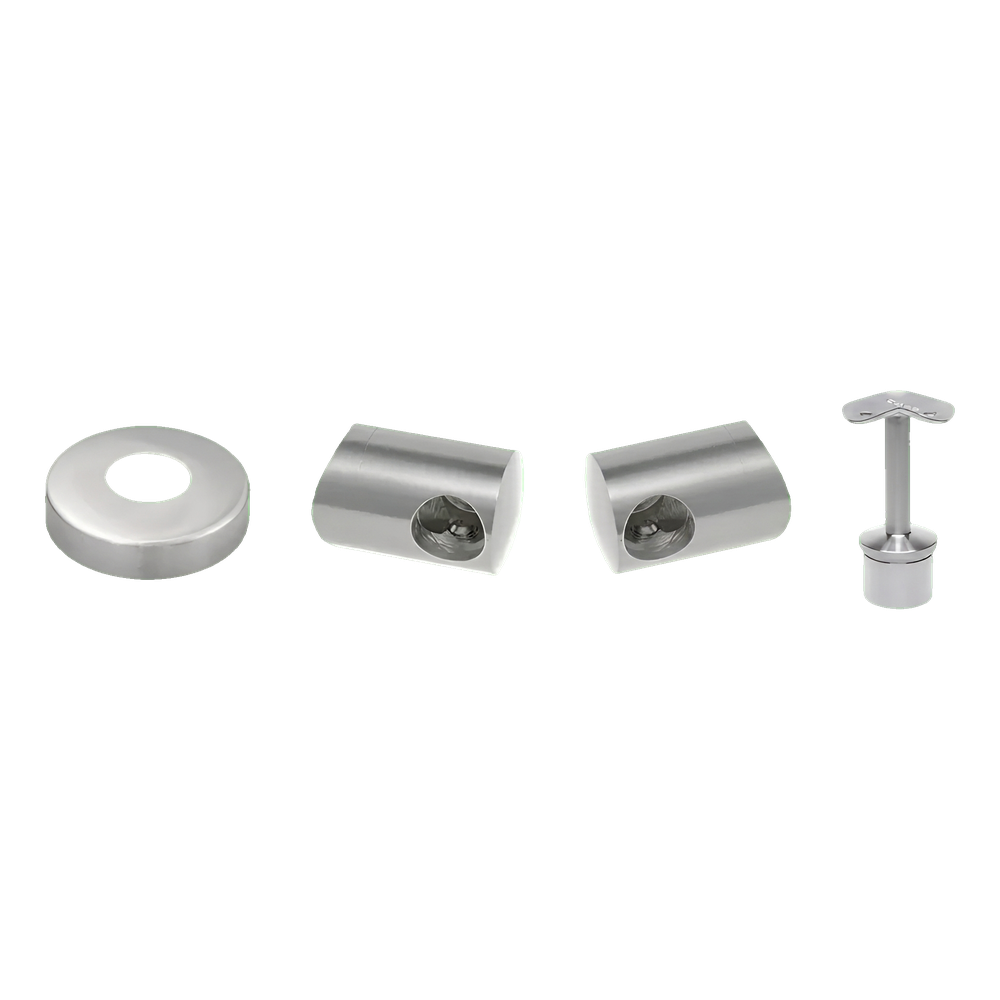

A készlet tartalma

  • Sarokorientáló oszlop Ø 42,4 × 960 mm — 1 db
  • Alap takarólap (rozetta) — 1 db
  • Átmenő tartók ø 12 mm-es rudakhoz — 2 × 4 db (összesen 8 db)
  • Sarokorientáló korlát konzol — 1 db
