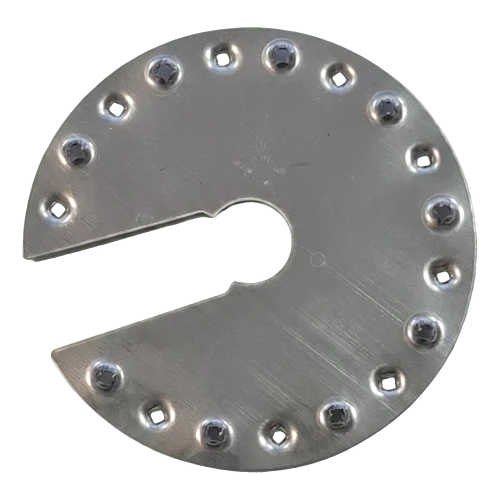

PV földelő alátét, kör alakú, kivágással Ø44 mm – A2 rozsdamentes acél

Elérhetőség: Raktáron (nagy mennyiség)

Kézbesítés: 6 munkanapok

Súly: 0.002 kg

Ár/ db.: 45,00 Ft 45.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (35,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási lehetőségek:

Darab
Csomag: 500 Darab
Csomag: 15000 Darab
Csomag: 30000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-20-04

ajánlás ismerősnek

Leírás

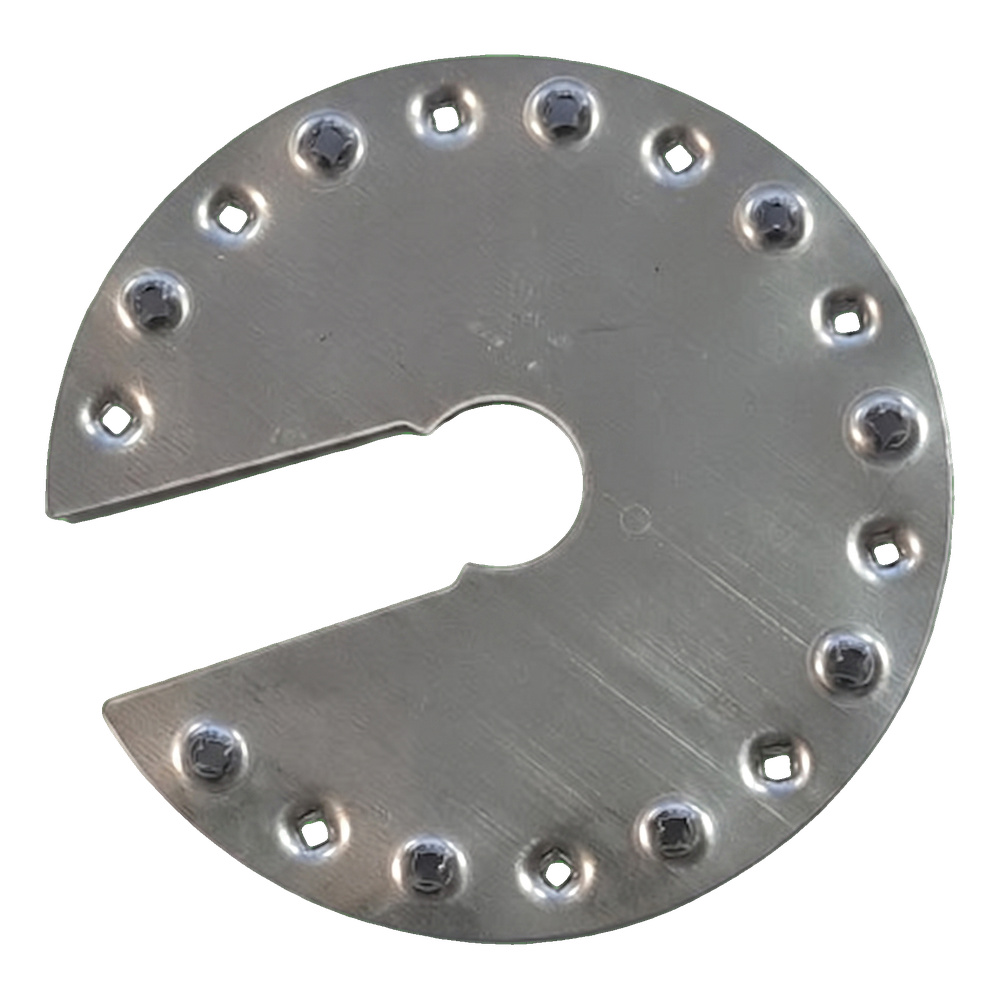

PV földelő alátét, kör alakú, kivágással Ø44 mm – A2 rozsdamentes acél

Kör alakú földelő alátét Ø44 mm kivágással, A2 rozsdamentes acélból

A IV. változatú földelő alátét egy kör alakú rögzítőelem jellegzetes kivágással, amelyet a fotovoltaikus rendszerek potenciálkiegyenlítésére terveztek. Biztosítja a galvanikus folytonosságot a PV modulkeretek és a rögzítőszerkezet között, megfelelve a villámvédelmi és rendszerföldelési előírásoknak. Az alátét kerülete mentén elhelyezett éles kiemelésekkel van felszerelve, amelyek a csavar meghúzása közben áttörik a fotovoltaikus modulkereteket borító vékony anodizált alumíniumréteget. Az anodizált réteg szigetelő — csak ennek áttörése után éri el a kiemelés a tiszta alumíniumot, így stabil, tartós elektromos kapcsolat jön létre. Az A2 rozsdamentes acélból (1.4301, 304-es minőség) készült kivitel kivételes korrózióállóságot garantál minden időjárási körülmény között, biztosítva a berendezés zavartalan működését a teljes üzemi élettartam alatt.

Fő előnyök a telepítő számára

Az anodizált réteget áttörő kiemelések — biztos elektromos kapcsolat felület előkészítése nélkül

Ausztenites, nem mágnesezhető acél — rugalmas és feszültségálló, minden környezeti körülmény között alkalmazható

A kivágás lehetővé teszi az alátét gyors felhelyezését a csavarra annak eltávolítása nélkül — felgyorsítja a telepítést

Kompakt és könnyű kialakítás — nem terheli a profilokat és kereteket

Nagy korrózióállóság az ötvözet nikkeltartalmának köszönhetően — tartósság a PV rendszer teljes üzemi élettartama alatt

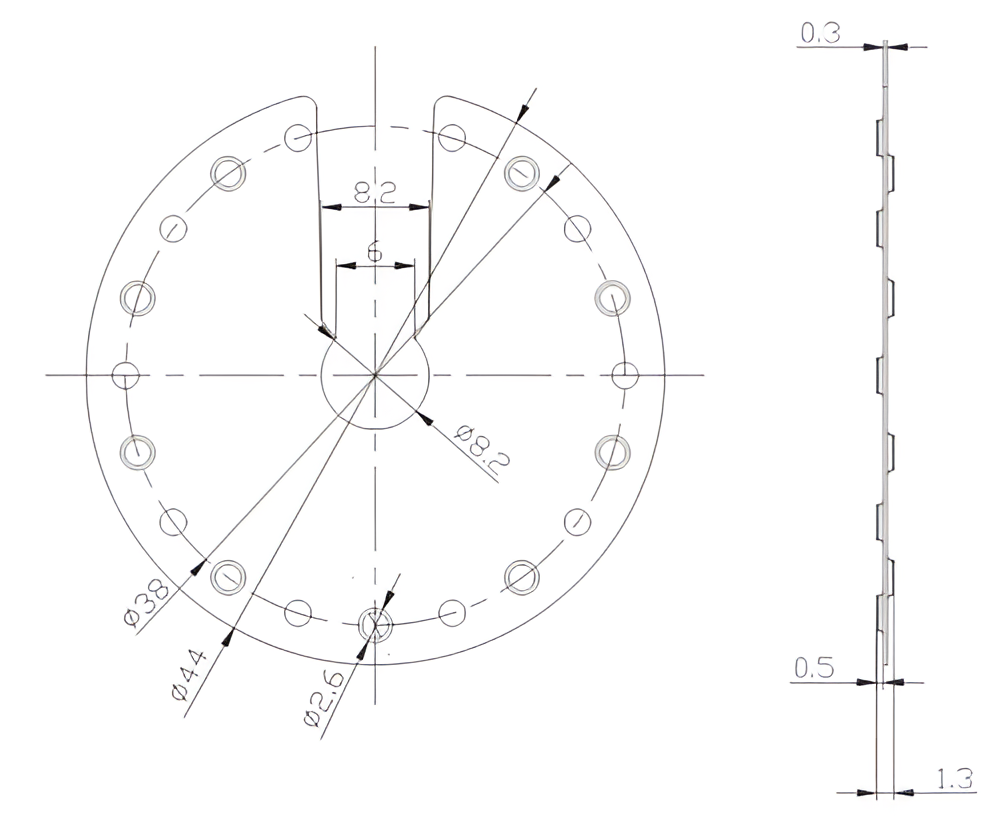

A Ø44 mm-es földelő alátét méretrajza oldalnézeti metszettel

A technikai rajz felülnézetet és az alátét oldalnézeti metszetét mutatja. Látható a kerület mentén elhelyezett kiemelések, a kulcslyuk típusú kivágással ellátott központi furat, valamint az oldalprofil, amely a kiemelések magasságát mutatja az alapsíkhoz viszonyítva.

Videó, amely bemutatja a fotovoltaikus rendszerekhez való földelő alátétet

Technikai paraméterek

Elem típusa	IV. változatú földelő alátét — kör alakú, kivágással
Átmérő / méret	Ø44 mm
Vastagság	0,3 mm (alap) / 1,3 mm (teljes, kiemelésekkel)
Tömeg	0,002 kg (2 g)

Méretek

Külső átmérő	Ø44 mm
Kiemelések osztókörének átmérője	Ø38 mm
Központi furat	Ø8,2 mm
Kivágás szélessége	8,2 mm (szélesebb) / 6 mm (szűkebb)
Kiemelések átmérője	Ø2,6 mm
Kiemelés magassága	0,5 mm

Anyag

Anyag	A2 rozsdamentes acél — 1.4301 (304-es minőség)
Korrózióállóság	magas — ausztenites rozsdamentes acél nikkel adalékkal

Rögzítés és felhasználás

Rögzítés módja	M8 csavaron — a kivágás lehetővé teszi a felhelyezést a csavar eltávolítása nélkül
Kompatibilis profilok / szerkezetek	anodizált alumíniumból készült PV modulkeretek, fotovoltaikus rögzítőszerkezetek

Biztonság
