Pontszerű üvegfogó 8-16,76mm vastagsághoz fi 48/26/M10x38 AISI304 kulcsos síkrendszer szatén
termék nem elérhető
kívánságlistára
Leírás

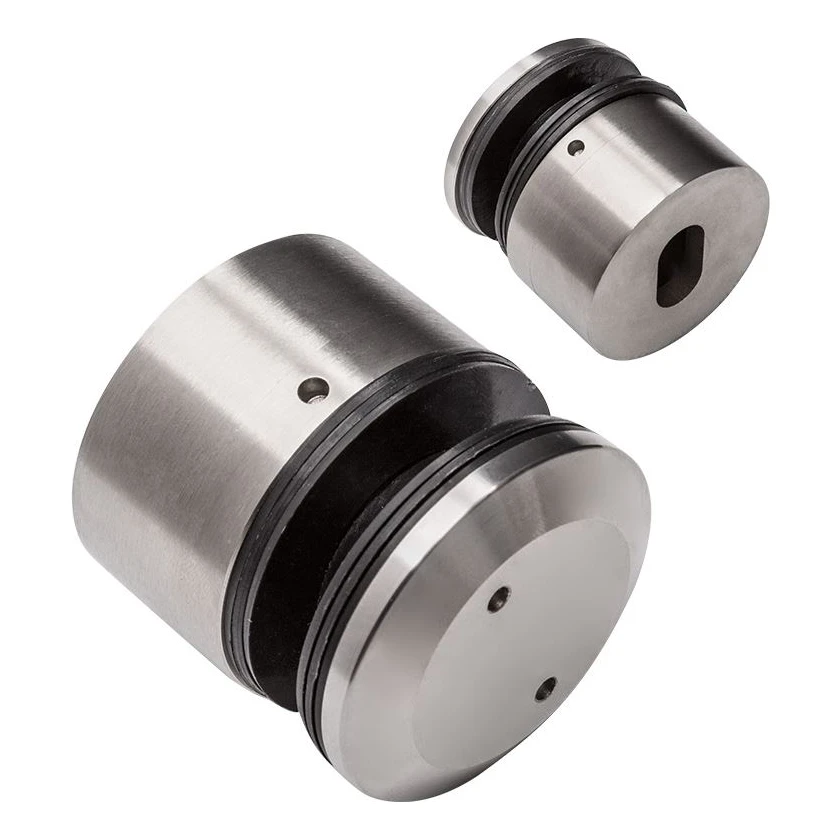

Pontszerű üvegfogó fi 48 mm AISI 304 – síkrendszer, szatén
Kerek pontszerű üvegfogó fi 48 mm rozsdamentes korlátokon történő üvegtáblák rögzítésére — sík felületekre történő szereléshez tervezve. AISI 304 rozsdamentes acélból készült szatén kivitelben, amely az esztétikumot a magas korrózióállósággal ötvözi. Kulcsos meghúzó rendszernek köszönhetően (csavarónyílások Ø 3,20 mm) biztos és állítható rögzítést biztosít 8-16,76 mm vastagságú üvegekhez.
Konstrukció és működési elv
A fogó szerelési alapból áll M10 belső menettel (tartószerkezethez rögzítve) és az M39 menetre csavarható szorítóanyából, amely gumi tömítéseken keresztül szorítja az üveget. Az alaplap szerelési nyílása bab alakú (21,5 × 12 mm), ami lehetővé teszi a pozíció beállítását szereléskor. Az alaplap belső átmérője 32 mm, a szorítóanya kulcsnyílásainak osztása — 24 mm.

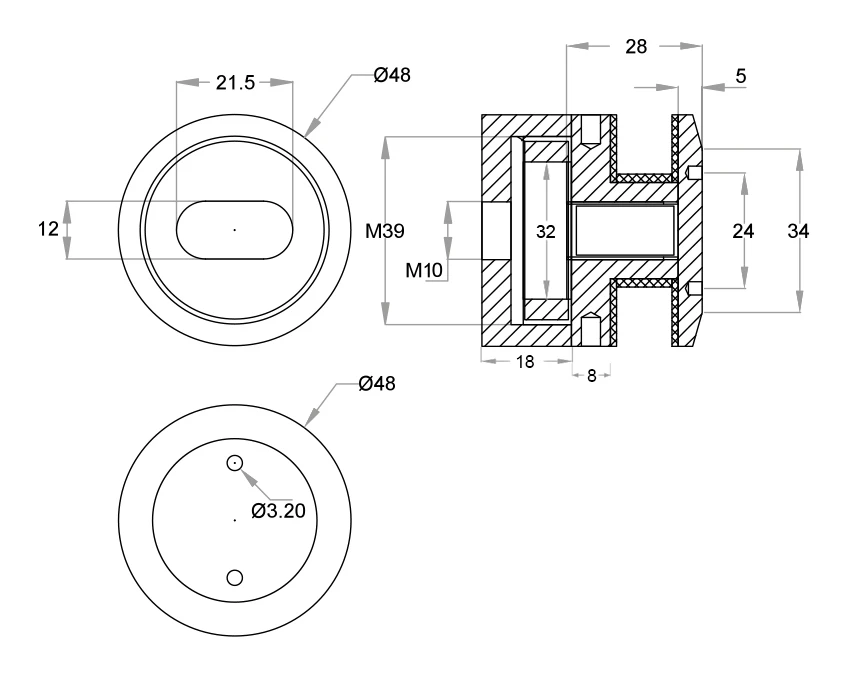

Méretek és műszaki paraméterek
- Külső átmérő: Ø 48 mm
- Belső menet (szerkezethez rögzítés): M10
- Korpusz menet (alap–anya): M39
- Alap mélysége: 18 mm
- Távtartó hossza: 8 mm
- Szerelési távolság (alap–anya): 28 mm
- Szorítóanya vastagsága: 5 mm
- Anya alámetszés átmérője: 34 mm
- Alap belső átmérője: 32 mm
- Szerelési nyílás (bab): 21,5 × 12 mm
- Kulcsnyílások osztása: 24 mm
- Kulcsnyílások átmérője: Ø 3,20 mm
- Rögzíthető üveg vastagsága: 8–16,76 mm
- Anyag: AISI 304 rozsdamentes acél
- Felületkezelés: szatén
- Szerelési rendszer: sík (sík felületen)
- Tömeg: 0,4 kg
- EAN: 5903313206242
Alkalmazás
A fogó üvegtáblák professzionális szerelésére szolgál korlátokon, homlokzati üvegezéseken és edzett vagy laminált üvegből készült válaszfalakon. A síkrendszer lehetővé teszi a közvetlen szerelést oszlopokra, acélprofilokra vagy más sík felületű szerkezeti elemekre. A szatén kivitel harmonikusan illeszkedik a tipikus kefelt rozsdamentes acél korlátozásokhoz.
Műszaki adatok
| Anyag | AISI 304 |
| Felületkezelés | Szatén |
| Rögzítési rendszer | Lapos |
| Üvegvastagság [mm] | 8-16,76 |
