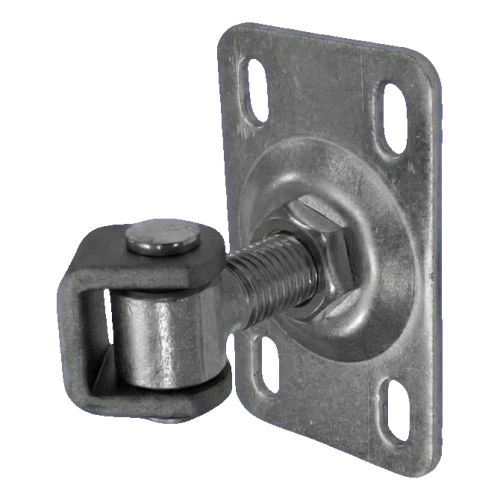

Szabályozható kapu zsanér M20 acél 120×75 mm alappal

Go to Product feedback

Szabályozható kapu zsanér M20 acél 120×75 mm alappal. M20 menet, Ø15 mm csap, magasság szabályozás 60-85 mm. Alap vastagsága 4 mm, tartó 6 mm. Furatköz 83×48 mm. Súly 0,68 kg. Szárnykapukhoz és kiskupukhoz.

Go to full description
with VAT without VAT
Price 2 645,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 óra

Termékjellemzők

[PIM] zawiasy #113

  • Menetfajta M20
  • Szerelési mód Befalazható
  • Anyag Acél

Leírás

Szabályozható kapu zsanér M20 acél 120×75 mm alappal

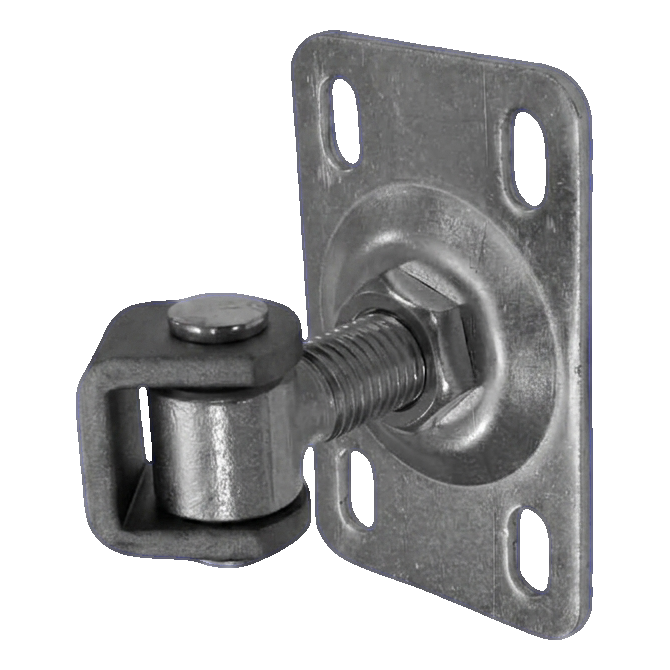

Szabályozható kapu zsanér M20 szerelőalappal és vessző alakú furatokkal
Szabályozható kapu zsanér M20 szerelőalappal és vessző alakú furatokkal

Acél szabályozható zsanér M20 szárnykapuk és kiskapuk szerelésére. Szilárd konstrukció 120×75 mm szerelőalappal és négy vessző alakú furattal biztosítja a kapuszárny megbízható és tartós felfüggesztését. A 60–85 mm tartományban történő magasságszabályozás lehetővé teszi a kapu pozíciójának precíz beállítását a szerelés befejezése után — a teljes zsanér szétszerelése nélkül.

A zsanér kültéri használatra készült. Az alapban található vessző alakú furatok lehetővé teszik a pozíció korrekcióját a szerelési síkban, ami jelentősen megkönnyíti a szárny beállítását és kompenzálja az oszlopkonstrukció kisebb pontatlanságait.

Méretek és műszaki paraméterek

  • Szár menete: M20
  • Csap átmérője: Ø15 mm
  • Alap méretei: 120 × 75 mm
  • Alap vastagsága: 4 mm
  • Tartó lemez vastagsága: 6 mm
  • Tartó külső szélessége: 40 mm
  • Tartó mélysége: 30 mm
  • Magasságszabályozás tartománya: 60–85 mm
  • Szerelőfuratok közötti távolság: 83 × 48 mm (tengelyek között)
  • Vessző alakú furat mérete: 19,5 × 10,5 mm
  • Anyag: acél
  • Súly: 0,68 kg
  • Alkalmazás: szárnykapuk, kiskapuk — kültéri szerelés

Méretrajz

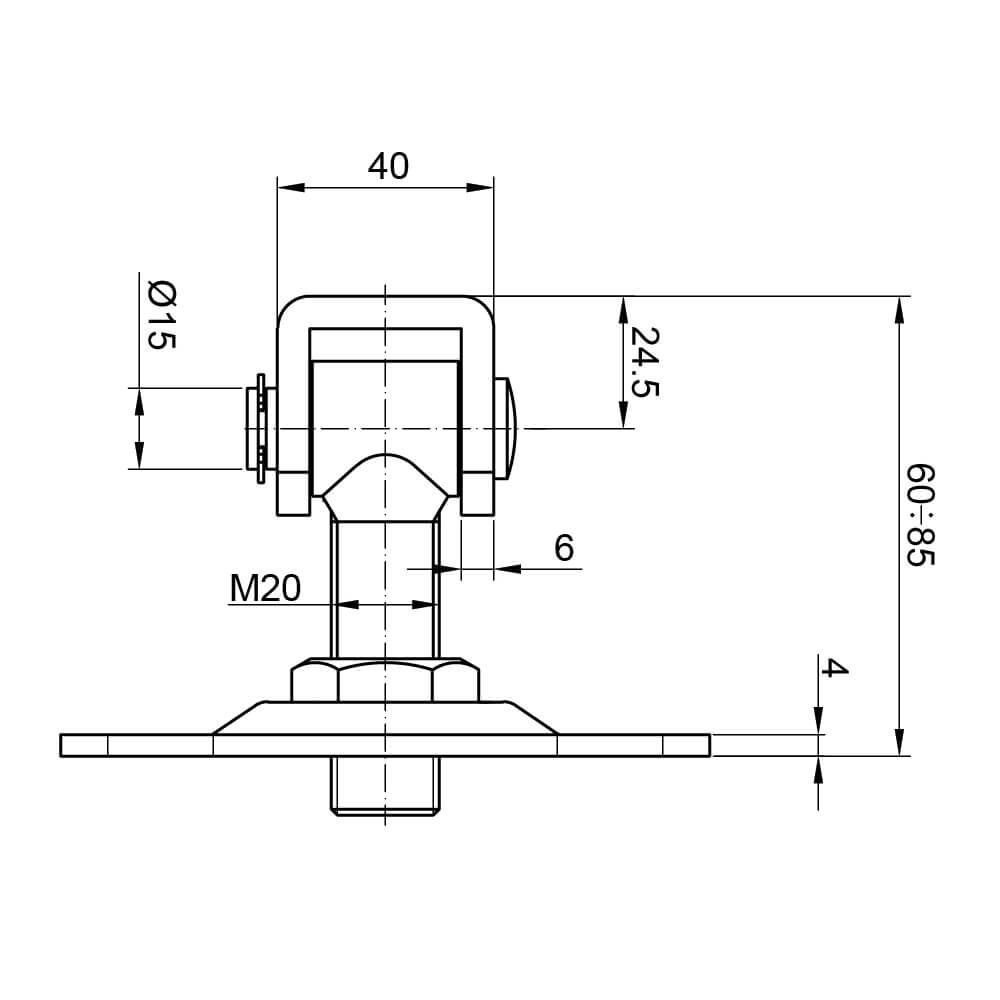

Szabályozható zsanér M20 méretrajza — oldalnézet 60–85 mm szabályozási tartománnyal
Szabályozható zsanér M20 méretrajza — oldalnézet 60–85 mm szabályozási tartománnyal

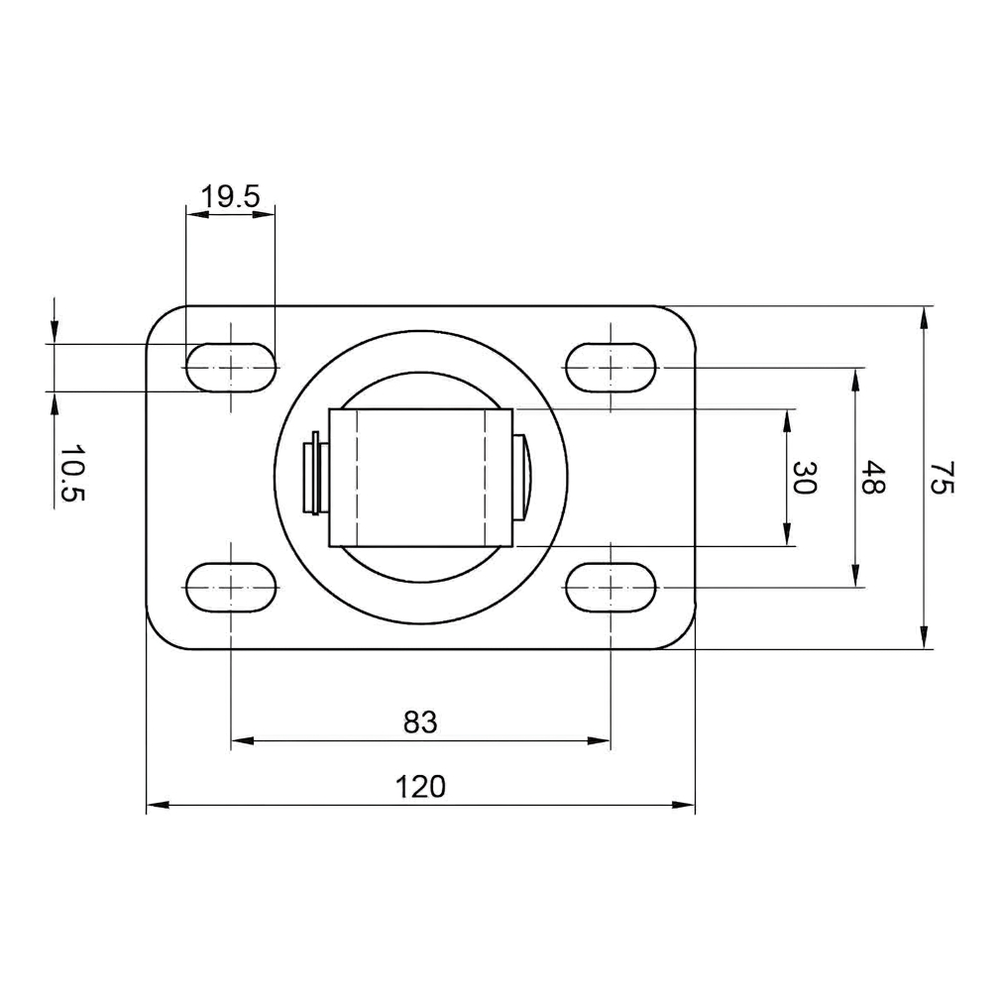

Szabályozható zsanér M20 méretrajza — felülnézet 120×75 mm alap méretekkel és furatközzel
Szabályozható zsanér M20 méretrajza — felülnézet 120×75 mm alap méretekkel és furatközzel
