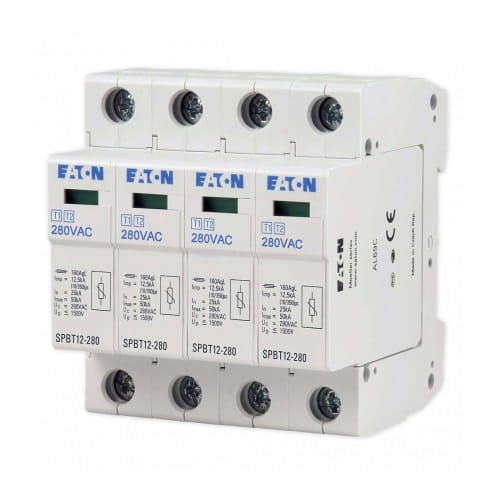

Túlfeszültség-levezető SPBT12 1+2-es típus (B+C osztály)

Go to Product feedback

B+C osztályú (1+2-es típus) túlfeszültség-levezető 4-pólusú varistorral, 12,5kA kisülési áram, 280V üzemi feszültség. Védelmi szint 1,5kV, lökőáram 25kA. DIN-sínre szerelhető, vizuális hibajelzés, IP20.

Go to full description
with VAT without VAT
Price 45 722,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási lehetőségek

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] ograniczniki-przepiec #93

  • Alkalmazás AC (hálózati)
  • Túlfeszültség-védő típusa (SPD osztály) T1+T2 (B+C)
  • Névleges feszültség [V] 275V AC
  • Pólusok száma 4P
  • Villámáram (Iimp/In) [kA] 12,5 kA
  • Márka EATON
  • Védelmi szint (Up) [kV] 1,5 kV

Leírás

Túlfeszültség-levezető 1+2-es típus (B+C) 4P 12,5kA 1,5kV SPBT12/280/4 158331 EATON

A túlfeszültség-levezető, SPBT-12/280/4 Moeller B+C túlfeszültség-védő egy fejlett túlfeszültség elleni védelmi rendszer, amely egyetlen egységben egyesíti a B és C osztályú levezetők jellemzőit varistorok segítségével.

Ez a készülék elsősorban lakóépületek számára készült, vizuális hibajelzési funkcióval felszerelve. Maximálisan 12,5kA (10/350)µs ütőáram-ellenállást biztosít, és különböző konfigurációkban érhető el, egy- és négyfázisú kivitelben, a túlfeszültség szintjét 1,5kV alá csökkentve. A modern túlfeszültség-levezetőt úgy tervezték, hogy hatékony védelmet nyújtson a közvetlen és közvetett villámcsapások, valamint kapcsolási túlfeszültségek ellen, ideális megoldást kínálva lakóházak és lakóépületek számára.

A készleteket ajánlott (a tápellátás oldaláról nézve) a mérőműszerek és hibaáram-védő kapcsolók elé telepíteni. Ezáltal megakadályozható a hibaáram-védő kapcsolók hibás működése az ütőáram átfolyása során, amikor a túlfeszültség-levezetők működésbe lépnek. A túlfeszültség-levezetők elé szerelt hibaáram-védő kapcsoló ki van téve az ütőáramoknak, amelyek tönkretételéhez vagy felesleges kioldásához vezethetnek.

  • Túlfeszültség-levezető osztály az IEC 61643-1 szerint
  • Típusvizsgálat az EN61643-1 alapján
  • Gyors szerelés hordozósínre az EN 50022 szerint
  • Az SPB-25/440 és SPB-60/440 túlfeszültség-levezetőknél a gázkibocsátás kifelé történik - éghető elemektől való távolság szükséges!
  • Túlfeszültség-levezető osztály a VDE 0675, 6. rész/A3 11.97 szabvány szerint

Az SP-B+C túlfeszültség-levezetőket a következő helyeken kell telepíteni:

- külső villámvédelmi rendszerrel rendelkező épületekben

- külső légvezetékkel és villámvédelmi rendszerrel rendelkező épületekben

- védett objektumban, ahol a belső acélszerkezetet villámvédelmi rendszerként használják

- kábelvezetékkel táplált épületekben, amikor az épület és a transzformátorállomás közötti távolság kicsi (nagy zárlati áramok fellépésének lehetősége)

- villámvédelmi rendszer nélküli objektumokban magas épületek közvetlen közelében, amikor az objektumok földelései össze vannak kötve

SPECIFIKÁCIÓ

ParaméterÉrték
Csomagolás tömege0,3 kg
Hálózat típusaTN
Védő osztályaB+C (1+2-es típus)
Pólusok száma4
Névleges kisülési áram (In)12,5kA
Maximális megengedett üzemi feszültség280 V
Védelmi szint névleges ütőáramnál1,5 kV
Üzemi frekvencia50/60 Hz
Ütőáram25 kA
Védelmi fok IPIP20
