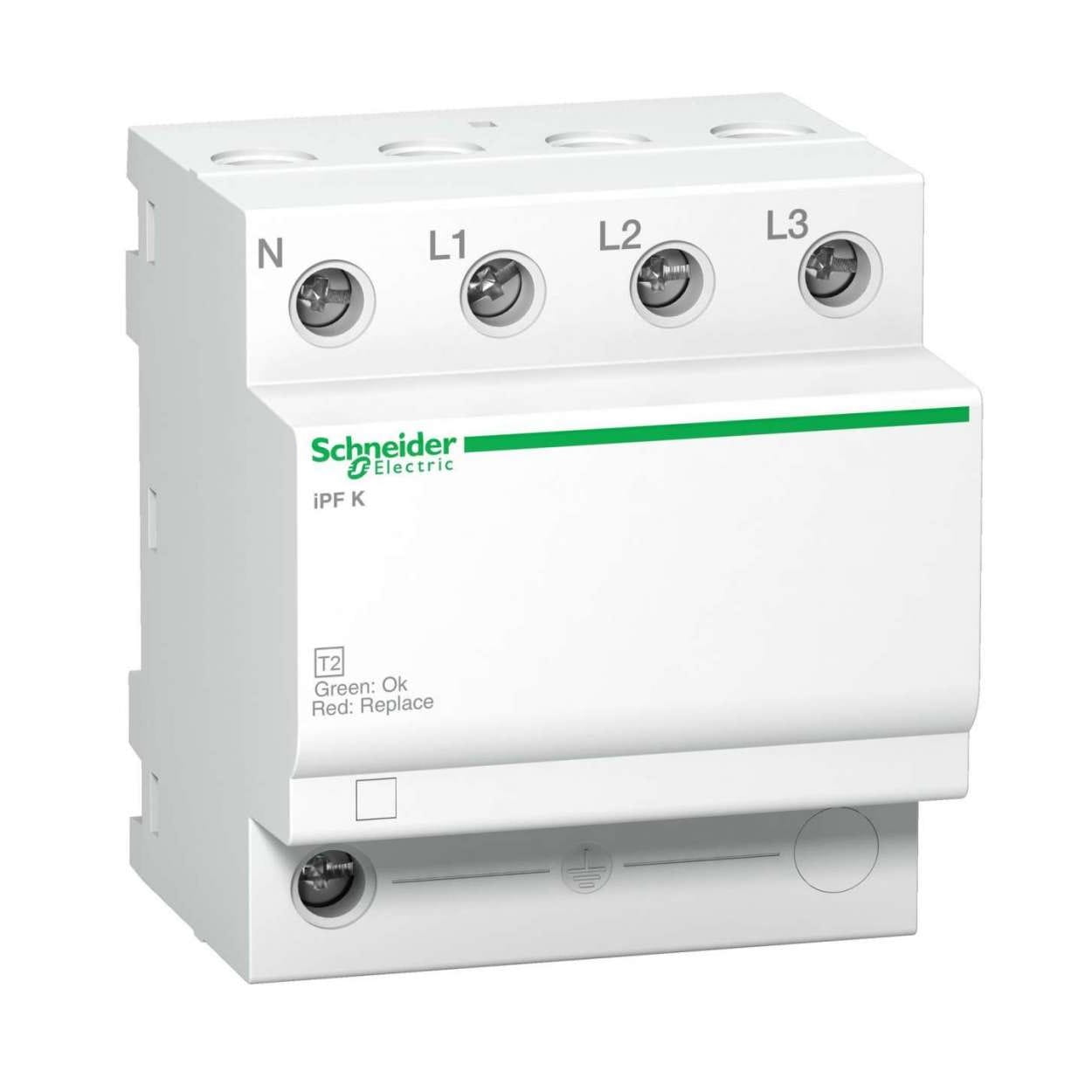

Túlfeszültség-levezető iPF40 3P+N 40kA GR.01/PG.A01 Acti9
Leave feedback on the product
2-es típusú (C) túlfeszültség-levezető TN-S/TT hálózatokhoz, 3P+N, 40kA In, 1,5kV Up. MOV + GDT technológia, DIN sínre szerelés, méretek 72x81x69mm. Üzemi feszültség 230/400V AC.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Válasszon változatot:
Individual variants may differ in price
Csomagolási lehetőségek
Product code:
Termékjellemzők
[PIM] ograniczniki-przepiec #93
- Alkalmazás AC (hálózati)
- Túlfeszültség-védő típusa (SPD osztály) T2 (C)
- Névleges feszültség [V] 275V AC
- Pólusok száma 3P+N
- Villámáram (Iimp/In) [kA] 15 kA
- Márka SCHNEIDER ELECTRIC
- Védelmi szint (Up) [kV] 1,5 kV
Leírás
Túlfeszültség-levezető 2. típus (C) 3P+N 40kA 1,5kV iPFK40-T2-3N A9L15688 SCHNEIDER ELECTRIC
Túlfeszültség-levezető 2. típus (C) 3P+N 40kA 1,5kV iPFK40-T2-3N A9L15688 SCHNEIDER ELECTRIC
- Pólusok száma: 3P +N
- Névleges üzemi feszültség [Ue]: 230/400 V váltakozó áram (AC) (+/- 10%) 50/60 Hz-en
- Névleges kisülési áram [In]: közös üzemmód: 15 kA L/PE, közös üzemmód: 15 kA N/PE, differenciál üzemmód: 15 kA L/N
- Maximális kisülési áram [Imax]: közös üzemmód: 40 kA L/PE, közös üzemmód: 40 kA N/PE, differenciál üzemmód: 40 kA L/N
- Legnagyobb tartós üzemi feszültség [Uc]: közös üzemmód 260 V N/PE, differenciál üzemmód: 340 V L/N
- Feszültség védelmi szint [Up]: közös üzemmód <1,5 kV 2. típus N/PE, differenciál üzemmód <1,5 kV 2. típus L/N
- Szerelés: DIN sín
SPECIFIKÁCIÓ
| Paraméter | Érték |
|---|---|
| Csomagolás tömege | 0,407 kg |
| Elektroklub | igen |
| Hálózat típusa | TN-S/TT |
| Védelem osztálya | C (2. típus) |
| Névleges kisülési áram (In) | 40kA |
| Feszültség védelmi szint | 1,5kV |
| Pólusok száma | 3P +N |
| Távjelzés | Nincs |
| Túlfeszültség-levezető típusa | Elektromos elosztóhálózat |
| Túlfeszültség-levezető osztálya | 2. típus |
| Túlfeszültség-levezető technológiája | MOV + GDT |
| [Ue] névleges kapcsolási feszültség | 230/400 V váltakozó áram (AC) (+/- 10%) 50/60 Hz-en |
| Legnagyobb tartós üzemi feszültség [Uc] | Közös üzemmód: 260 V N/PE Differenciál üzemmód: 340 V L/N |
| Feszültség védelmi szint [Up] | Közös üzemmód <1,5 kV 2. típus N/PE Differenciál üzemmód <1,5 kV 2. típus L/N |
| Átmeneti túlfeszültség [Ut] | 337 V L/N 5 s ellenállás 442 V L/PE 5 s ellenállás 1200 V N/PE 200 ms ellenállás 1453 V L/PE 200 ms ellenállás |
| Méretek | 72x81x69mm |
