Üvegbilincs 8-10 mm 60x60x28 mm AISI 304 sík rendszer, szatén

Go to Product feedback

Középső oldalsó üvegtartó 60×60×28 mm AISI 304 acélból, szatén felülettel, 8–10,38 mm vastagságú üveghez, Ø8,5 mm szerelőfurattal, A4-70 imbuszcsavarokkal.

Go to full description
with VAT without VAT
Price 2 388,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 óra

Termékjellemzők

[PIM] uchwyty-do-szkla #124

  • Anyag AISI 316
  • Felületkezelés Szatén
  • Rögzítési rendszer Lapos
  • Üvegvastagság [mm] 8-10,38

Leírás

Üvegfogó tartó 60×60×28 mm középső – AISI 304 acél, oldalsó rögzítés

Középső üvegfogó tartó 60×60×28 mm oldalsó rögzítéssel — megbízható megoldás 8–10,38 mm vastagságú üvegtáblák rögzítéséhez korlátokban, válaszfalakban és beltéri burkolatokban. AISI 304 rozsdamentes acélból készült, szatén felületkezeléssel, kiváló korrózióállóságot és elegáns, modern megjelenést biztosít.

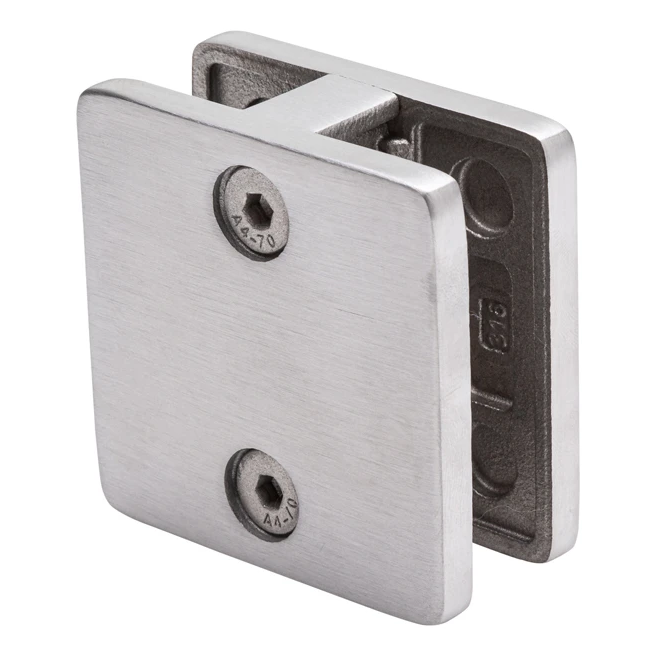

Üvegfogó tartó 60×60×28 mm – imbuszcsavarok felőli nézet
Üvegfogó tartó 60×60×28 mm – imbuszcsavarok felőli nézet

A tartó sík felületre történő oldalsó rögzítésre alkalmas. Szerkezete két félből áll, amelyek az üveget befogják, és A4-70 imbuszcsavarokkal húzhatók össze, lehetővé téve a szorítóerő pontos beállítását a tartó teljes leszerelésekor nélkül. A középső szerelőnyílás biztonságos rögzítést tesz lehetővé a tartószerkezethez.

Alkalmazás és korlátozások

A tartó elsősorban beltéri használatra készült. Külső korlátok esetén kiegészítő üvegtámasztó konzolok alkalmazása szükséges, vagy a K2 sorozatú tartó használata javasolt, amely beépített üvegtábla-kicsúszás elleni biztosítékkal rendelkezik.

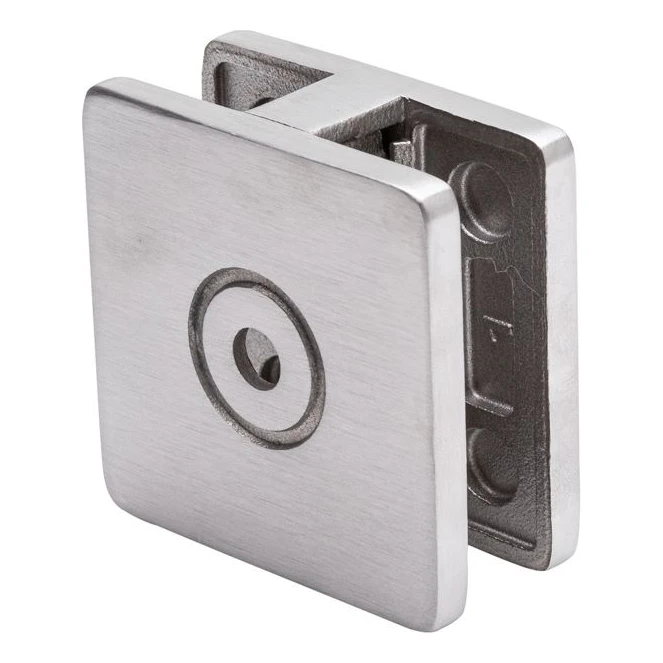

Üvegfogó tartó 60×60×28 mm – szerelőnyílás felőli nézet
Üvegfogó tartó 60×60×28 mm – szerelőnyílás felőli nézet

Méretek és műszaki adatok

  • Külső méretek (H × M × Sz): 60 × 60 × 28 mm
  • Üveghézag (a): 23 mm
  • Beépíthető üveg vastagsága: 8–10,38 mm
  • Szerelőnyílás átmérője: Ø 8,5 mm
  • Süllyesztés átmérője: Ø 16 mm / Ø 20 mm
  • Anyag: AISI 304 rozsdamentes acél
  • Csavarok: A4-70 imbuszcsavar (savállóan)
  • Felületkezelés: szatén
  • Rendeltetés: sík felület
  • Rögzítés típusa: oldalsó, középső
  • Tömeg: 0,33 kg
  • Térfogat: 56,7 cm³

Méretrajzok

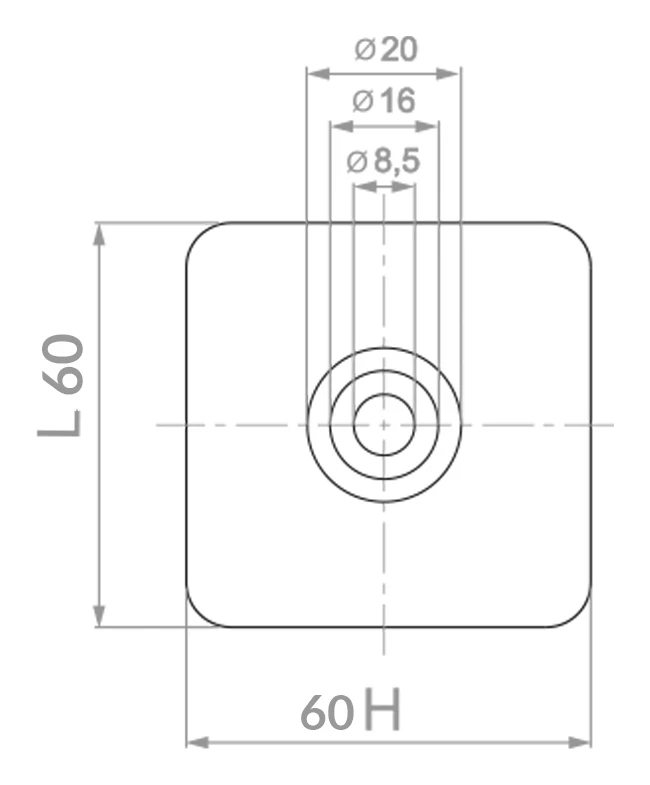

Üvegfogó tartó méretrajza – elölnézet, 60×60 mm méretek, Ø8,5/Ø16/Ø20 furatok
Üvegfogó tartó méretrajza – elölnézet, 60×60 mm méretek, Ø8,5/Ø16/Ø20 furatok

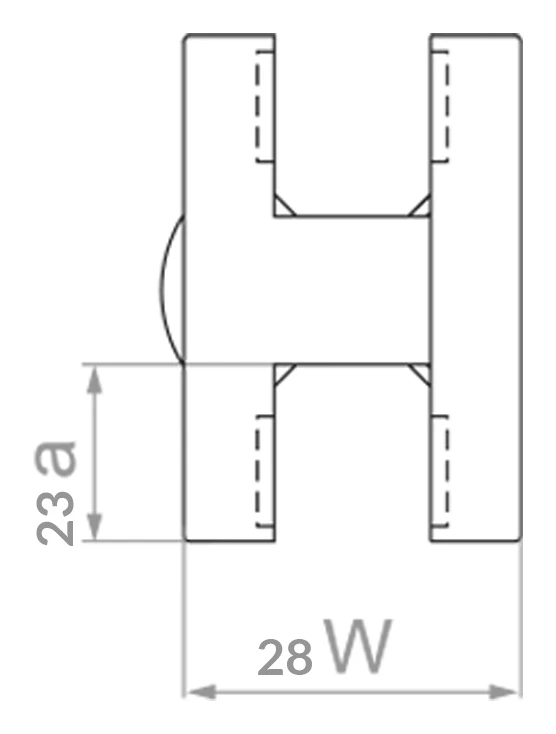

Üvegfogó tartó méretrajza – oldalnézet, 28 mm szélesség, 23 mm üveghézag
Üvegfogó tartó méretrajza – oldalnézet, 28 mm szélesség, 23 mm üveghézag

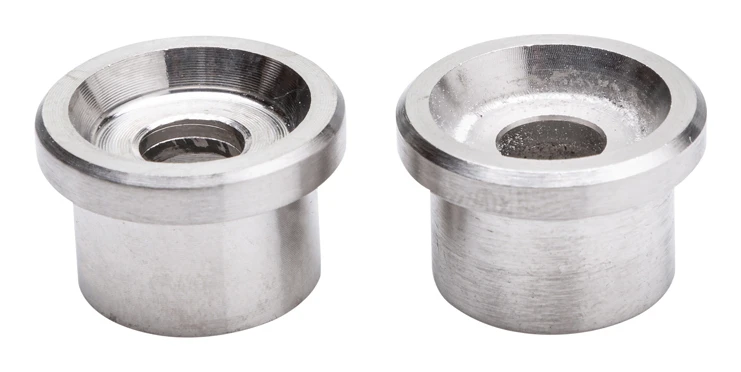

A tartóhoz mellékelt rozsdamentes acél távtartó hüvelyek
A tartóhoz mellékelt rozsdamentes acél távtartó hüvelyek

Gumitömítések — nélkülözhetetlen tartozékok

A tartó megfelelő beszereléshez két készlet speciális gumitömítés szükséges, amelyeket a beépítendő üveg vastagságának megfelelően kell kiválasztani. A tömítések megvédik az üvegtáblát az acéllal való közvetlen érintkezéstől, kiküszöbölve a repedés kockázatát és egyenletes szorítóerőt biztosítva. A tömítések külön tartozékként kaphatók — rendelésekor ne feledkezzen meg róluk.

Szerelési sémák

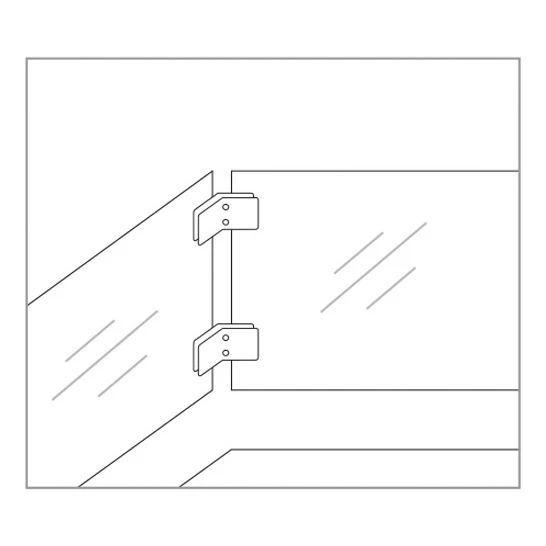

Üvegfogó tartó szerelési sémája – oldalsó rögzítés sarkon
Üvegfogó tartó szerelési sémája – oldalsó rögzítés sarkon

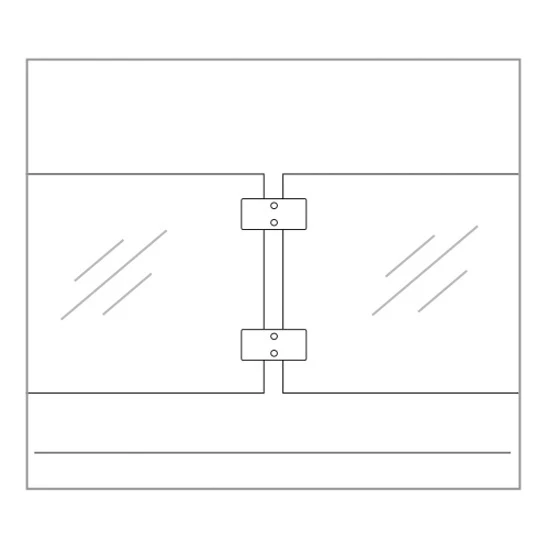

Üvegfogó tartó szerelési sémája – oldalsó rögzítés sík felületen
Üvegfogó tartó szerelési sémája – oldalsó rögzítés sík felületen

A fenti sémák a tartó tipikus alkalmazásait mutatják be: rögzítés falpanel élére (sarok) és rögzítés sík oldalsó felületre. Mindkét esetben a tartó stabil üvegtábla-alátámasztást biztosít, esztétikus, minimalista megjelenés mellett.
