Üvegrögzítő 6–10,76 mm négyzetes 90° pin 53x45x26 mm AISI 304 szatén
termék nem elérhető
kívánságlistára
Leírás

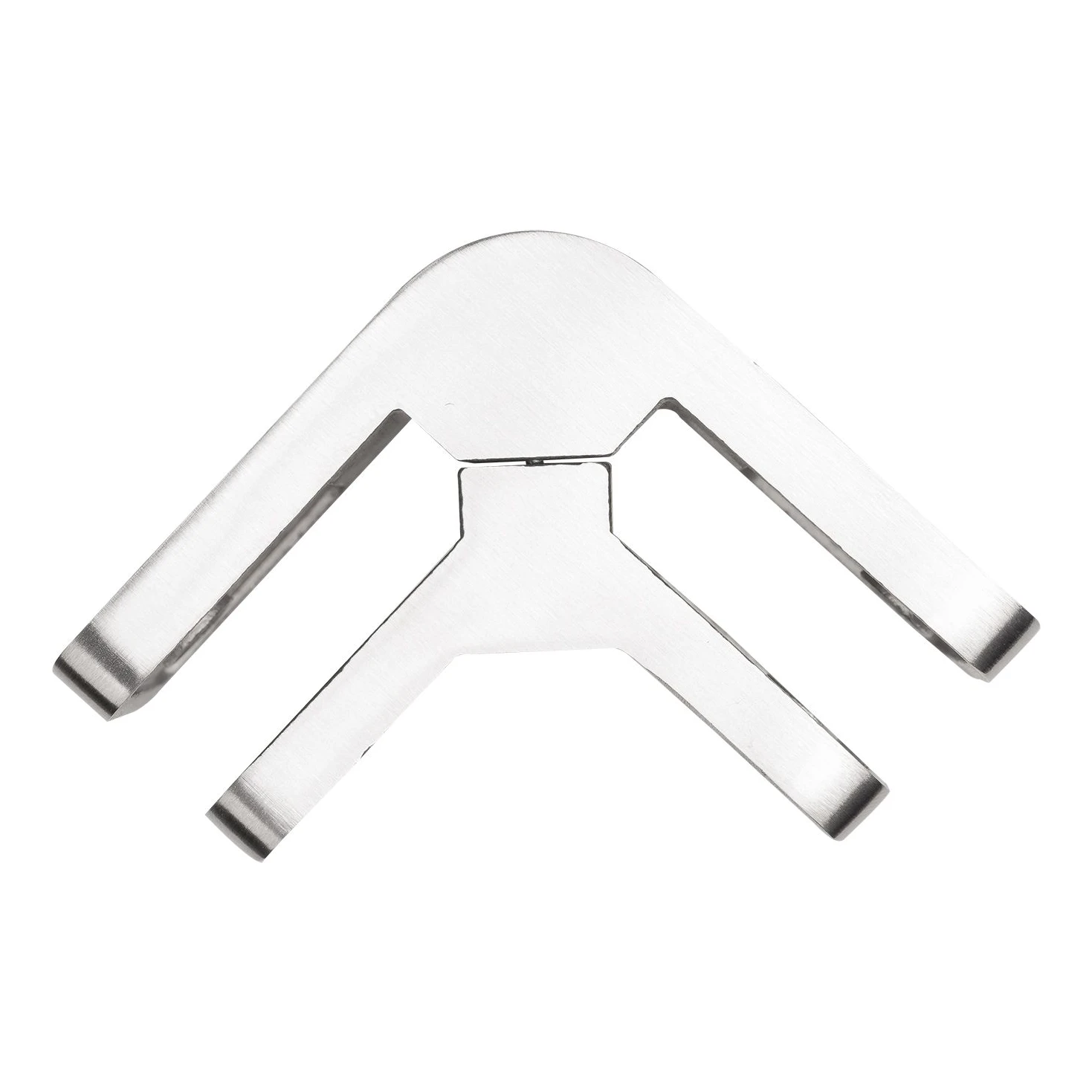

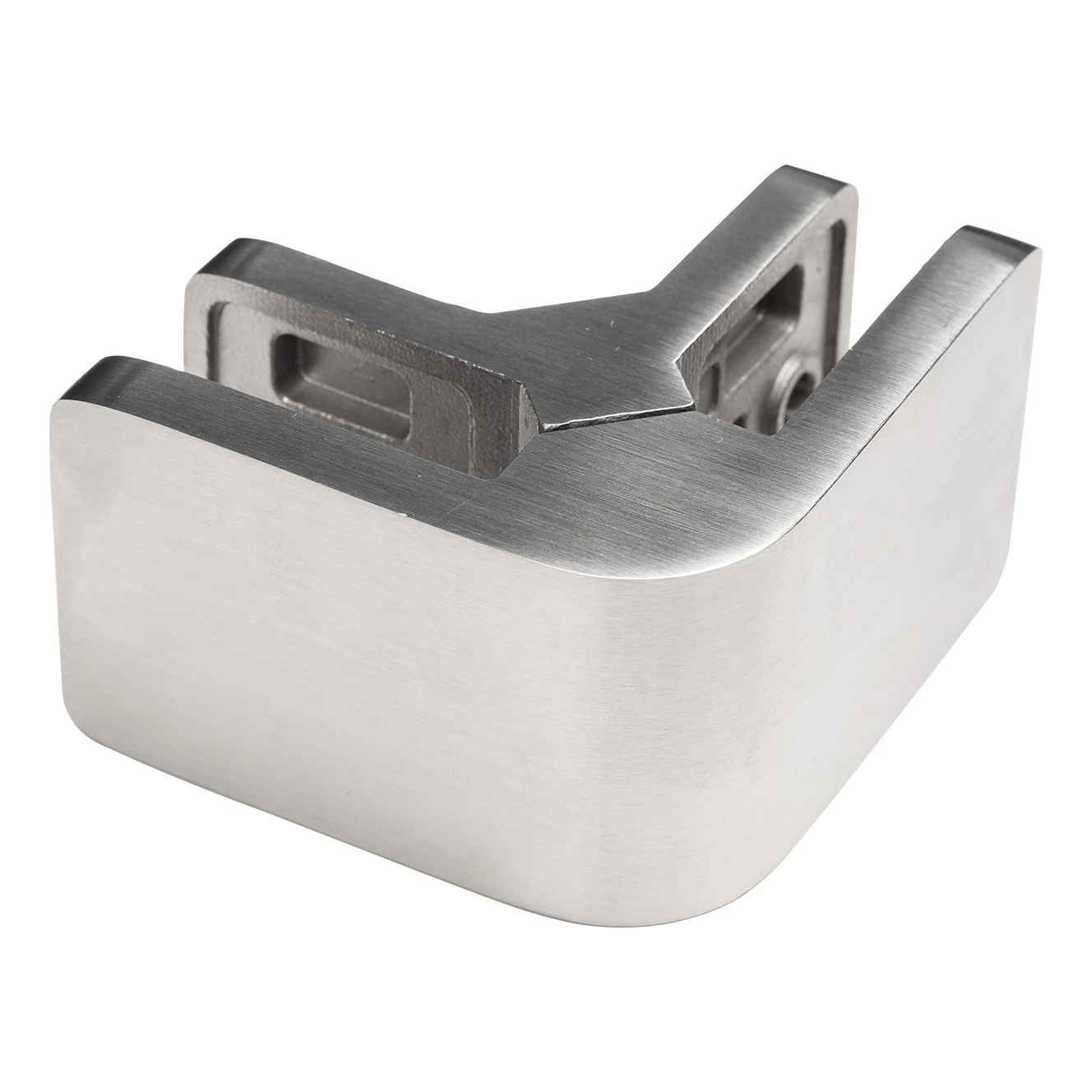

Saroküveg-tartó 90° négyzetes 53×45 mm – AISI 304 acél, szatén
A 90°-os saroküveg-tartó 53 × 45 × 26 mm-es méretekkel professzionális megoldást kínál két üveglap derékszögű összekötéséhez korlátokban és üvegburkolatokban. AISI 304 rozsdamentes acélból készül szatén felületkezeléssel, így hosszú távú korrózióállóságot és esztétikus, modern megjelenést biztosít. A tartó kompatibilis 6–10,76 mm vastagságú edzett és laminált üveggel, amely lefedi az építőiparban leggyakrabban alkalmazott konfigurációkat.

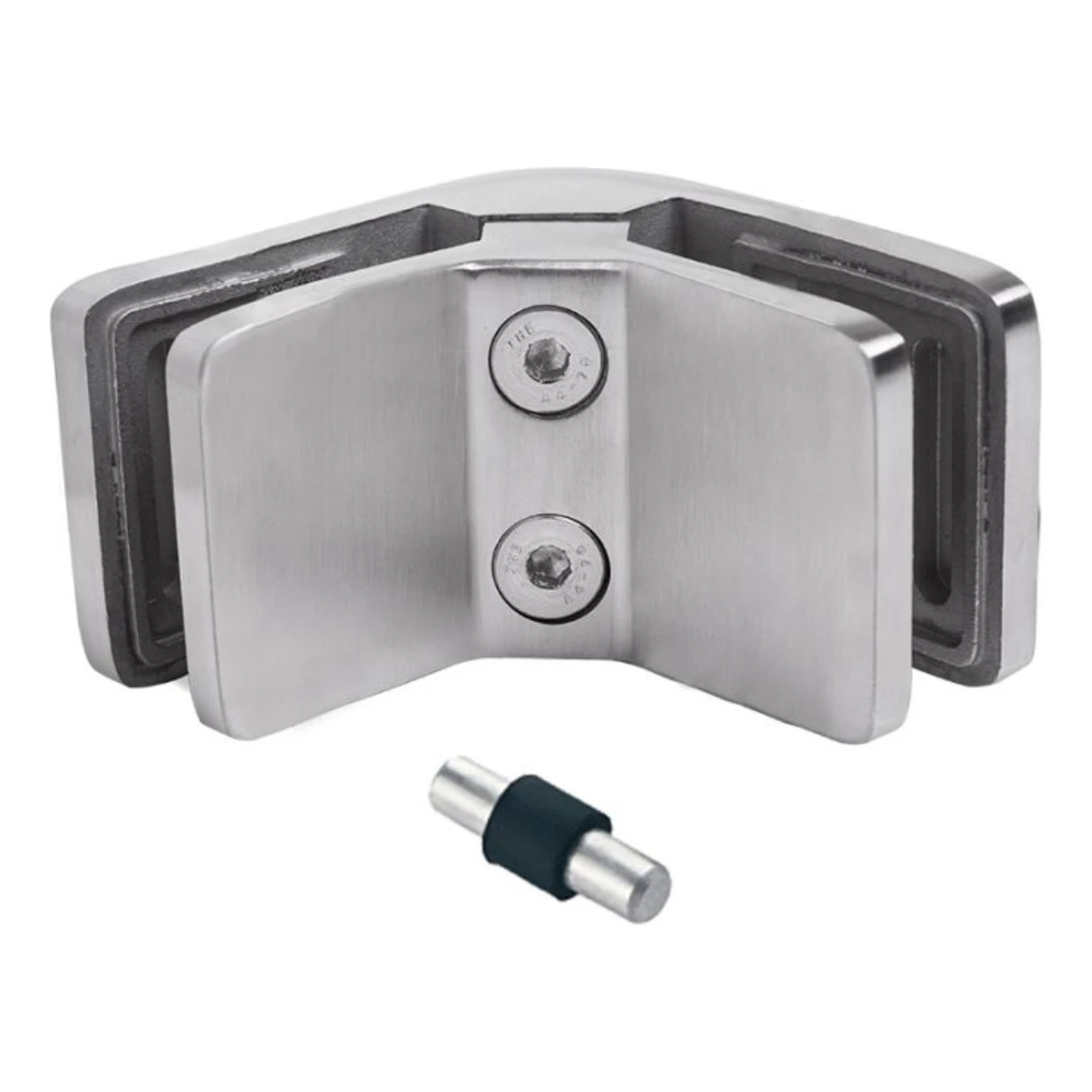

A tartóhoz gumibevonatú biztosítótű tartozik, amely rögzíti az üveglapot és megakadályozza annak véletlenszerű kicsúszását. A tartó szerkezete két, 2×M6 imbuszcsavarral összeszorított félből áll, ami lehetővé teszi a szorítóerő precíz beállítását az elem teljes szétszerelése nélkül.
Műszaki specifikáció
- Típus: 90°-os saroktartó (üveg–üveg)
- Külső méretek: 53 × 45 mm
- Szélesség (mélység): 26 mm
- Anyag: AISI 304 rozsdamentes acél
- Felületkezelés: szatén
- Üvegvastagság: 6–10,76 mm (edzett vagy laminált)
- Rögzítés: 2 × M6 – imbuszcsavarok
- Biztosítótű: mellékelve
- Tömeg: 0,46 kg
- EAN: 5903313207898
Szerkezeti funkció és biztonság

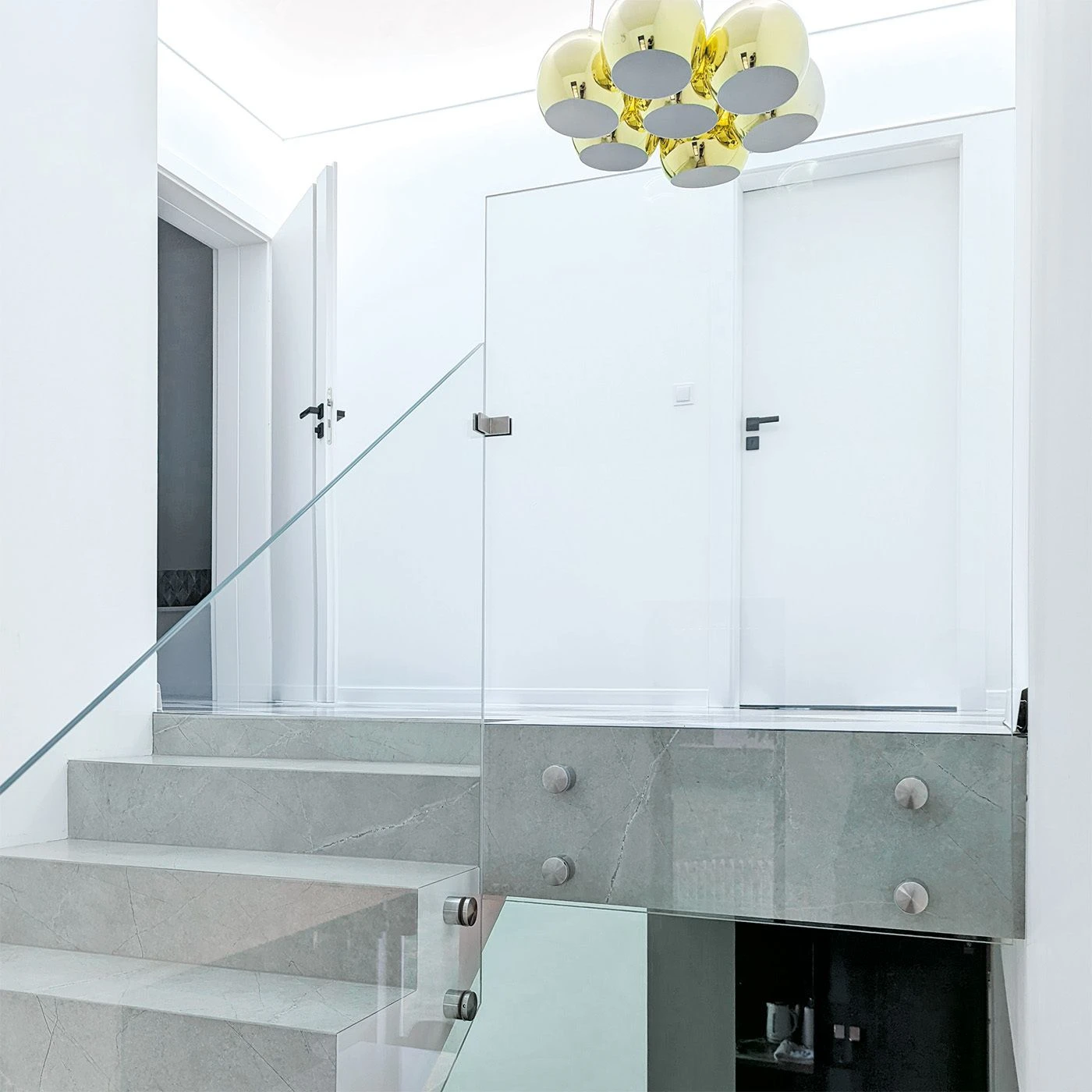

A saroktartó az üvegkorlát stabilitását és biztonságát meghatározó kulcsfontosságú elem. A két üveglapot 90°-os szögben összekötve hatékonyan megakadályozza az üveg elcsúszását, merevíti a szerkezetet, és jelentősen csökkenti a használat közbeni sérülések kockázatát. A tartó felszerelése szükségtelenné teszi a kiegészítő keretek vagy profilok alkalmazását — lehetővé teszi minimalista, keret nélküli korlátmegoldások kialakítását erkélyeken, teraszokkon, lépcsőházakban és közhasználatú épületekben.
Az AISI 304 rozsdamentes acél szatén felületkezelése nemcsak korrózióvédelmet nyújt, hanem elegáns megjelenést is biztosít. Semleges színvilágának és finom fényének köszönhetően a tartó tökéletesen illeszkedik modern üveg- és rozsdamentesacél-korlátokhoz.
Részletes méretek a műszaki rajzokból

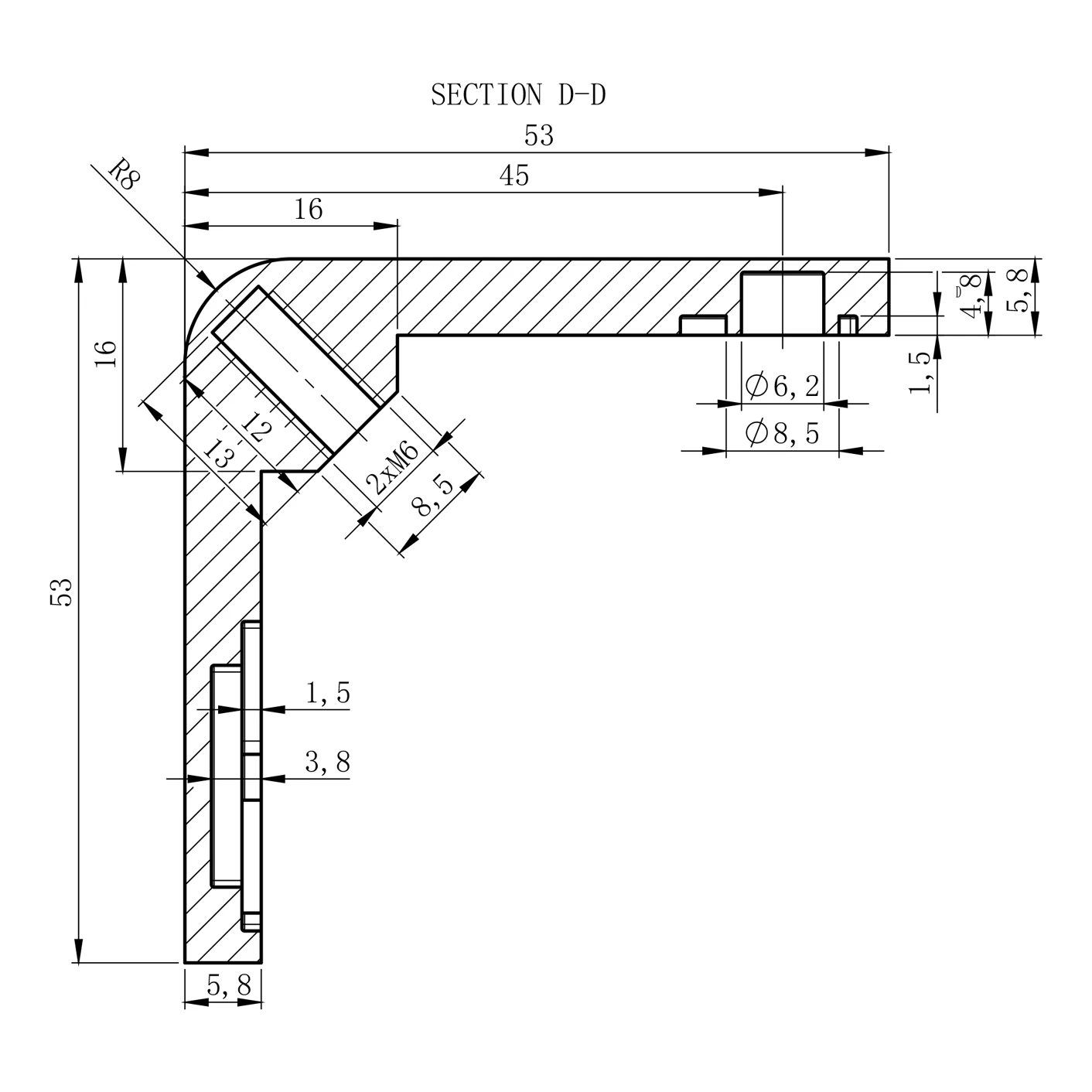

Tartótest (D-D keresztmetszet):
- Kar külső hossza: 53 mm
- Kar belső hossza: 45 mm
- Kar vastagsága: 5,8 mm
- Külső sarok lekerekítési sugara: R8
- Szerelőfurat átmérője: ⌀6,2 mm
- Süllyesztés átmérője: ⌀8,5 mm
- Szerelőmenetek: 2 × M6
- Menetmélység: 8,5 mm

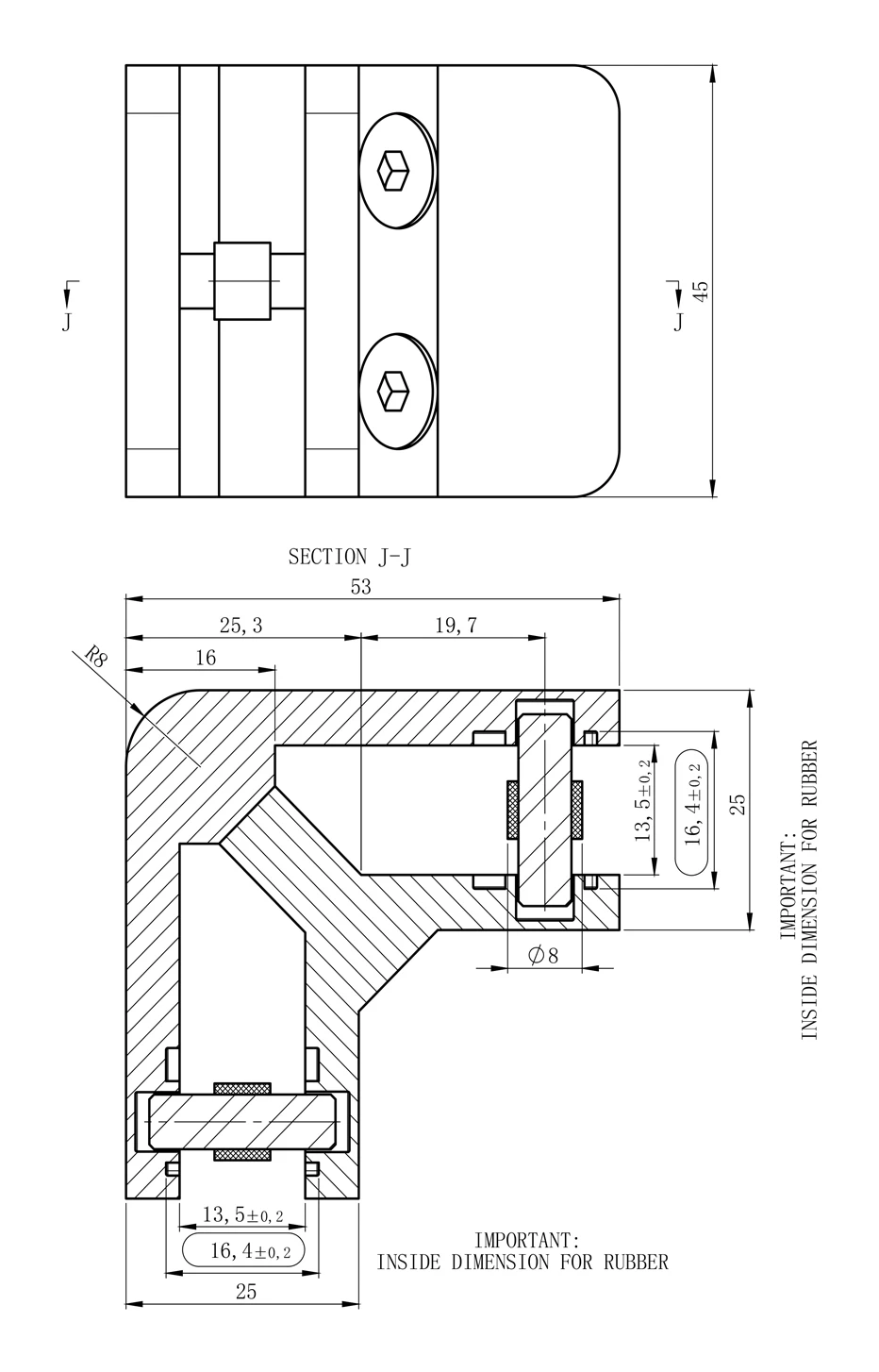

Üveghézag (J-J keresztmetszet):
- Belső hézagszélesség (tömítéshez): 16,4 ±0,2 mm
- Hézagszélesség a fémszorítók között: 13,5 ±0,2 mm
- A szorítóegység teljes vastagsága: 25 mm
- Biztosítótű átmérője: ⌀8 mm

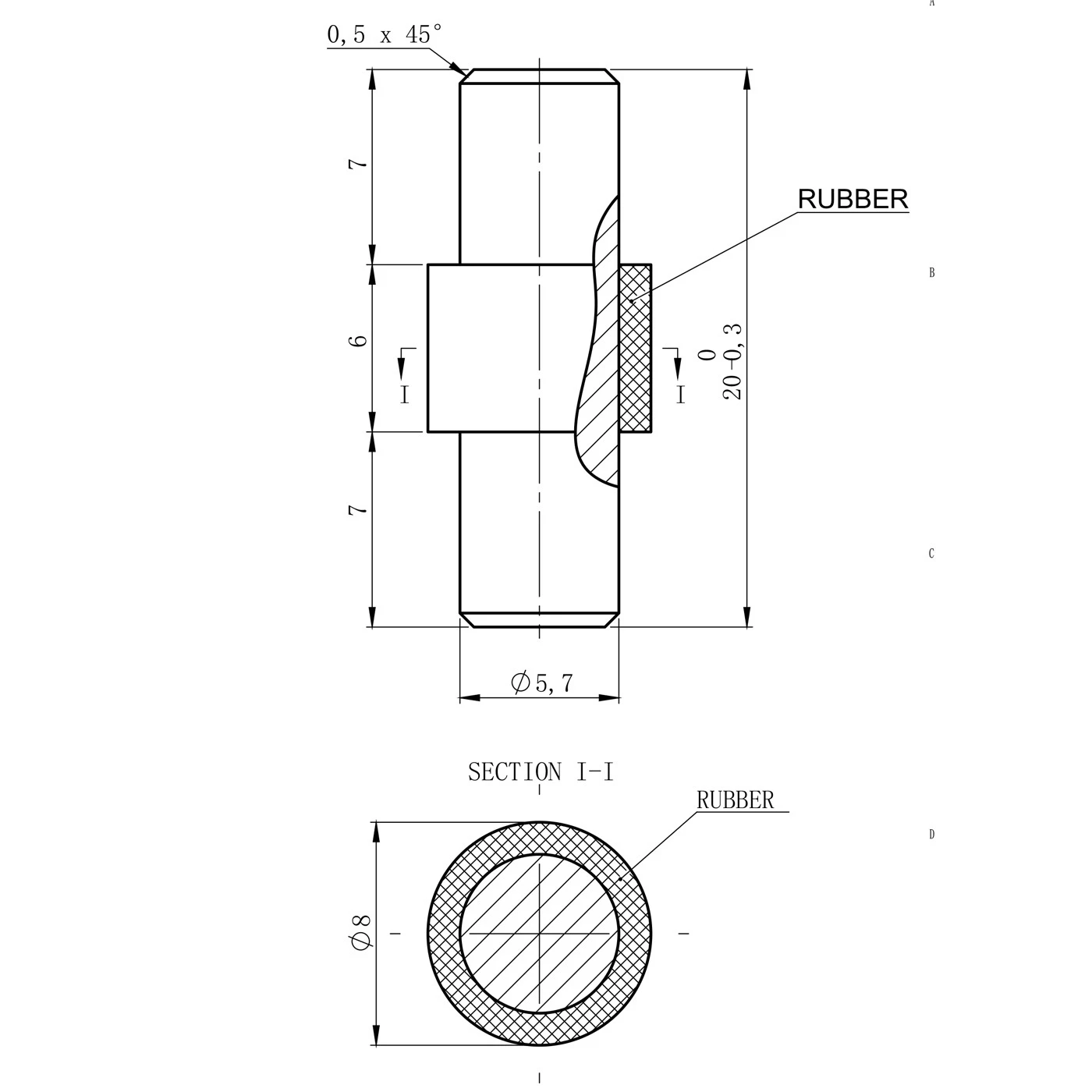

Biztosítótű:
- Teljes hossz: 20 mm (tűrés: 0 / −0,3 mm)
- Szár átmérője: ⌀5,7 mm
- Gumi külső átmérője: ⌀8 mm
- Hosszfelosztás: felső 7 mm + középső 6 mm (gumi) + alsó 7 mm
- Letörés: 0,5 × 45°

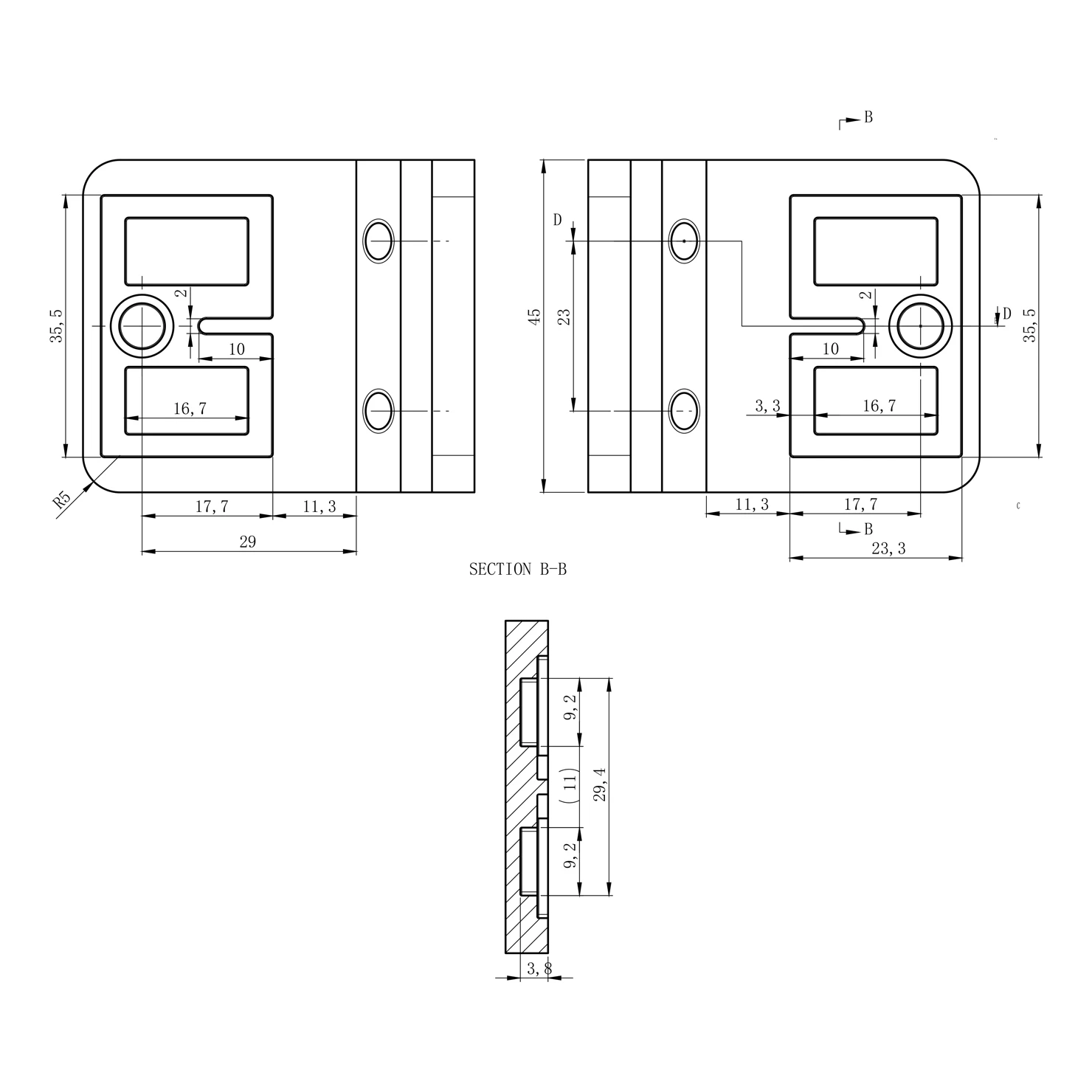

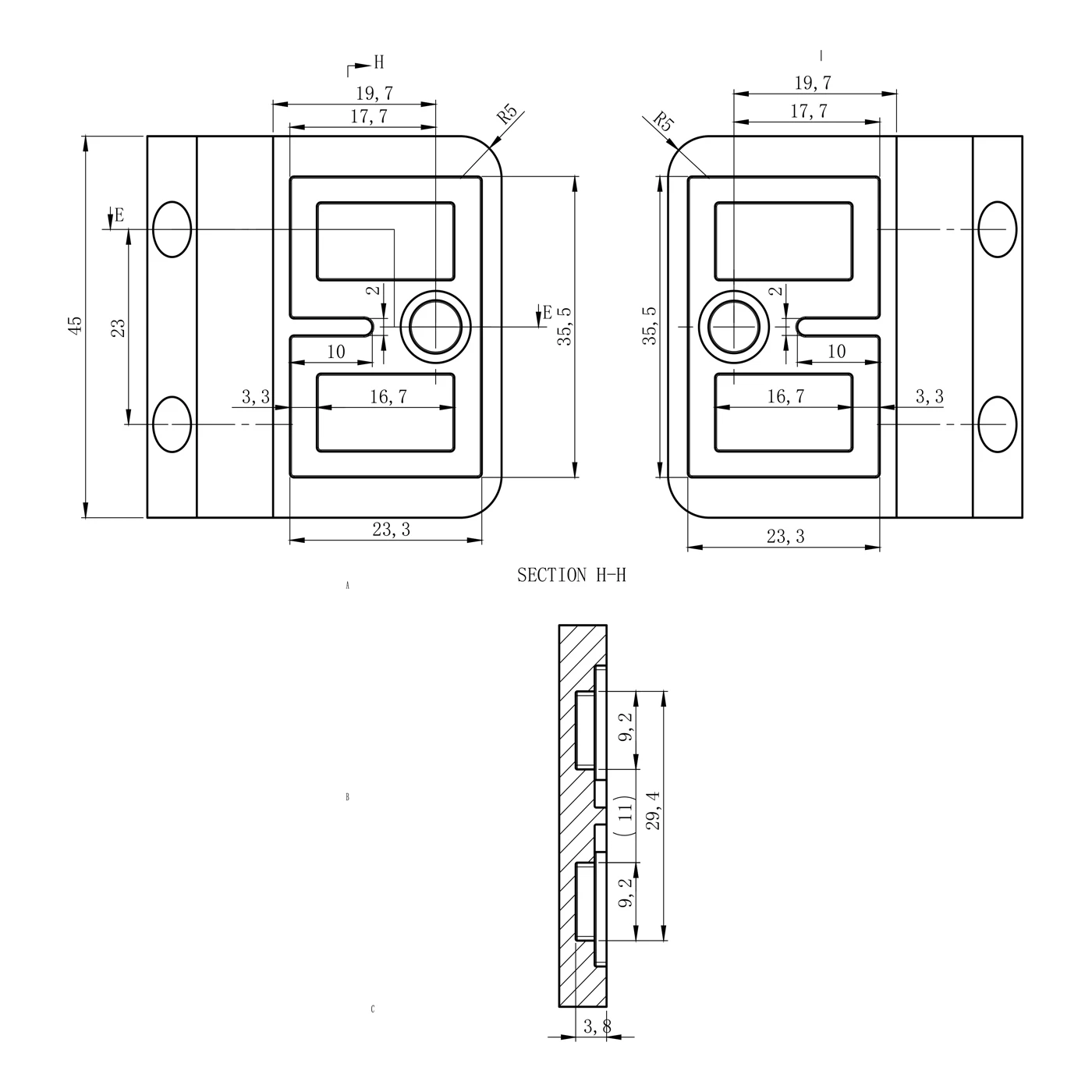

Gumitömítés-fészkek (belső nézetek):
- Tömítésfészek szélessége: 17,7 mm
- Fészek magassága: 35,5 mm
- Belső kiemelkedés szélessége: 16,7 mm
- Fészek lekerekítési sugara: R5
- Tartóféltestek vastagsága: 3,8 mm
- Szerelőfuratok tengelytávolsága: 23 mm
Kompatibilitás és szerelés
A tartó 6 mm-től 10,76 mm-ig terjedő vastagságú üveghez alkalmas — mind edzett, mind laminált kivitelben. A kiválasztott üvegvastagságtól függően megfelelő gumitömítéseket kell alkalmazni, amelyek biztosítják a tökéletes illeszkedést és az üveg hatékony rögzítését a tartóban. A szereléshez 2 készlet gumitömítés szükséges, amelyek külön kiegészítőként elérhetők.
- Az imbuszcsavarok lehetővé teszik a szorítóerő szabályozását a tartó szétszerelése nélkül
- A gumitömítéseket a beépítendő üveg konkrét vastagságához kell kiválasztani
- A biztosítótű rögzíti az üveglapot és megakadályozza annak kicsúszását
Termékáttekintő
Műszaki adatok
| Anyag | AISI 304 |
| Felületkezelés | Szatén |
| Rögzítési rendszer | Lapos |
| Üvegvastagság [mm] | 6-10,76 |
