Végoszlop jobb/bal fi 42,4x1060mm AISI304 2 üvegfogóval padlós

Go to Product feedback

AISI 304 rozsdamentes acél végoszlop fi 42,4 mm, 1060 mm magasság, szatén felületkezeléssel. Komplett készlet 2 db 6-10,76 mm-es üvegfogóval, korlát csatlakozóval (80 mm magas) és alapfedéllel.

Go to full description
with VAT without VAT
Price 15 180,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Availability:
Ideiglenesen nem elérhető
Unavailable

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

Végző korlátoszlop 42,4 mm átmérőjű rozsdamentes acélból, üvegtartókkal

Jobb/bal oldali végző korlátoszlop AISI 304 rozsdamentes acélból, szatén (csiszolt) felülettel. Komplett készlet erkély- és lépcsőkorlátok építéséhez üvegkitöltéssel. A padlóba rögzíthető oszlop 2 üvegtartóval, kapaszkodó-csatlakozóval és alaplemez-takarórozettával van felszerelve – gyors telepítésre készen.

Végző korlátoszlop rozsdamentes acélból – jobb és bal oldali változat

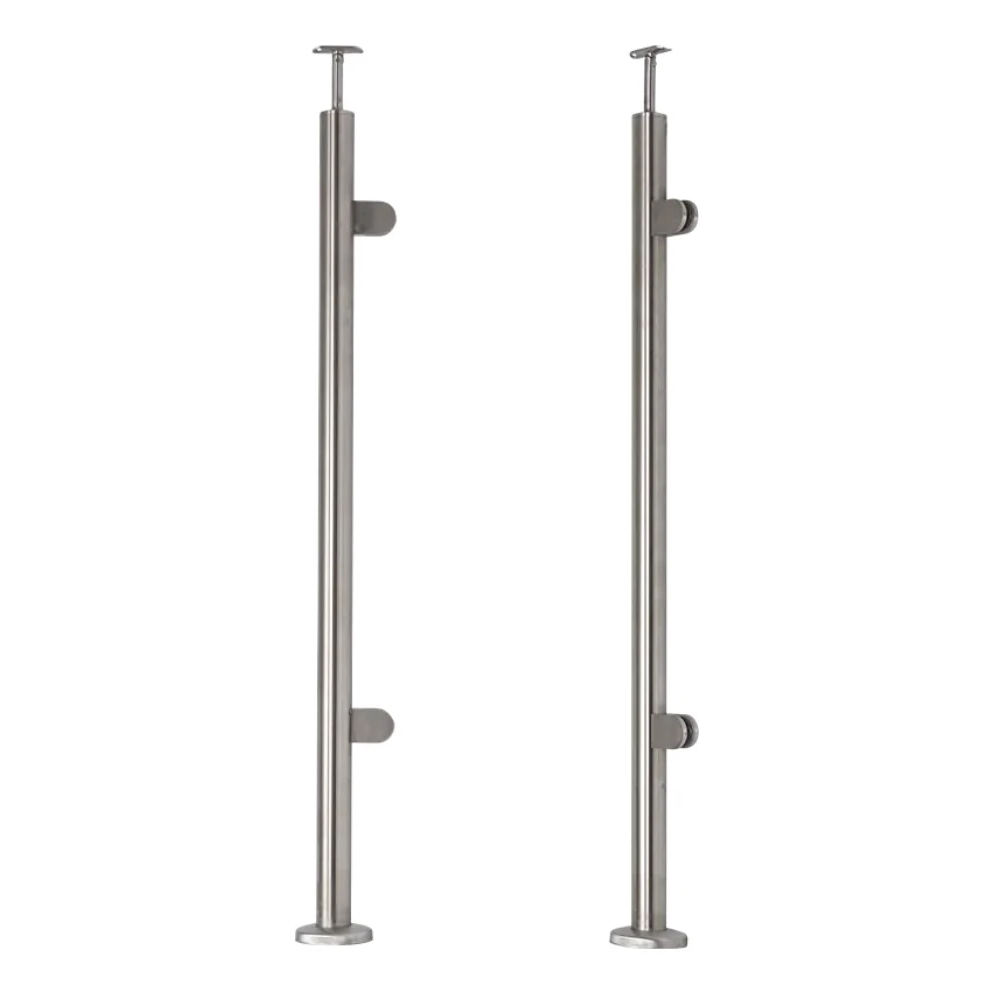

Végző korlátoszlop rozsdamentes acélból – jobb és bal oldali változat

Az oszlop fő jellemzői

  • Anyag: AISI 304 rozsdamentes acél — kiváló korrózióállóság és mechanikai sérülésekkel szembeni ellenállás
  • Felület: szatén (csiszolt)
  • Az oszlop átmérője: ø 42,4 mm, falvastagság: 2 mm
  • Az oszlop magassága: 1060 mm
  • Teljes magasság a kapaszkodóval: 1102,4 mm
  • Típus: jobb/bal oldali végoszlop — univerzális, sokféle építészeti projekthez illeszkedik
  • Rögzítés módja: padlóba
  • Üvegtartók: 2 db
  • Üvegvastagság-tartomány: 6–10,76 mm (a készlet 8 mm-es üvegtömítő gumibetéteket tartalmaz)
  • Tömeg: 3,2 kg

Az üvegtartók elhelyezése az oszlopon

Az üvegtartók szimmetrikusan helyezkednek el az oszlopon. Az oszlop felső élétől a felső tartó tengelyéig mért távolság 200 mm, a tartók tengelytávolsága 610 mm, az alsó tartótól az alapig mért távolság pedig 250 mm. A tartók rögzítőfuratai: 2× M8.

Az oszlop robbantott ábrája az alkatrészekkel – kapaszkodó-csatlakozó, üvegtartó, takarórozetta

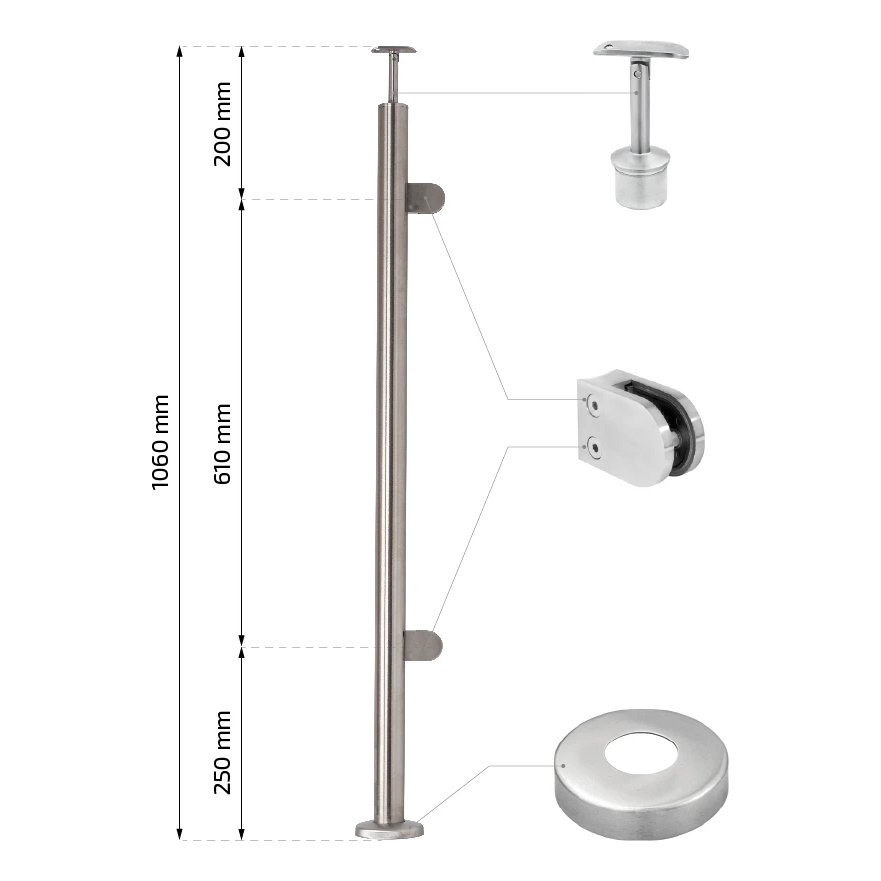

Az oszlop robbantott ábrája az alkatrészekkel – kapaszkodó-csatlakozó, üvegtartó, takarórozetta

A készlet tartalma

  • Oszlop fi 42,4 × 2 mm, magasság: 1060 mm
  • Kapaszkodó-csatlakozó (felső konzol) — magasság: 80 mm, csap: ø 14 mm, ø 42,4 mm-es kapaszkodóhoz illeszkedik
  • Üvegtartók — 2 db, méret: 50 × 40 × 40 mm, rögzítőfurat: ø 8,5 mm
  • Alaplemez-takarórozetta — átmérő: 105 mm, magasság: 20 mm, furat: ø 42,4 mm
  • 8 mm-es üvegtömítő gumibetétek készlete

Az üvegtartó méretei

Az üvegtartó méretrajza – 50×40×40 mm, üvegvastagság 6–10,76 mm

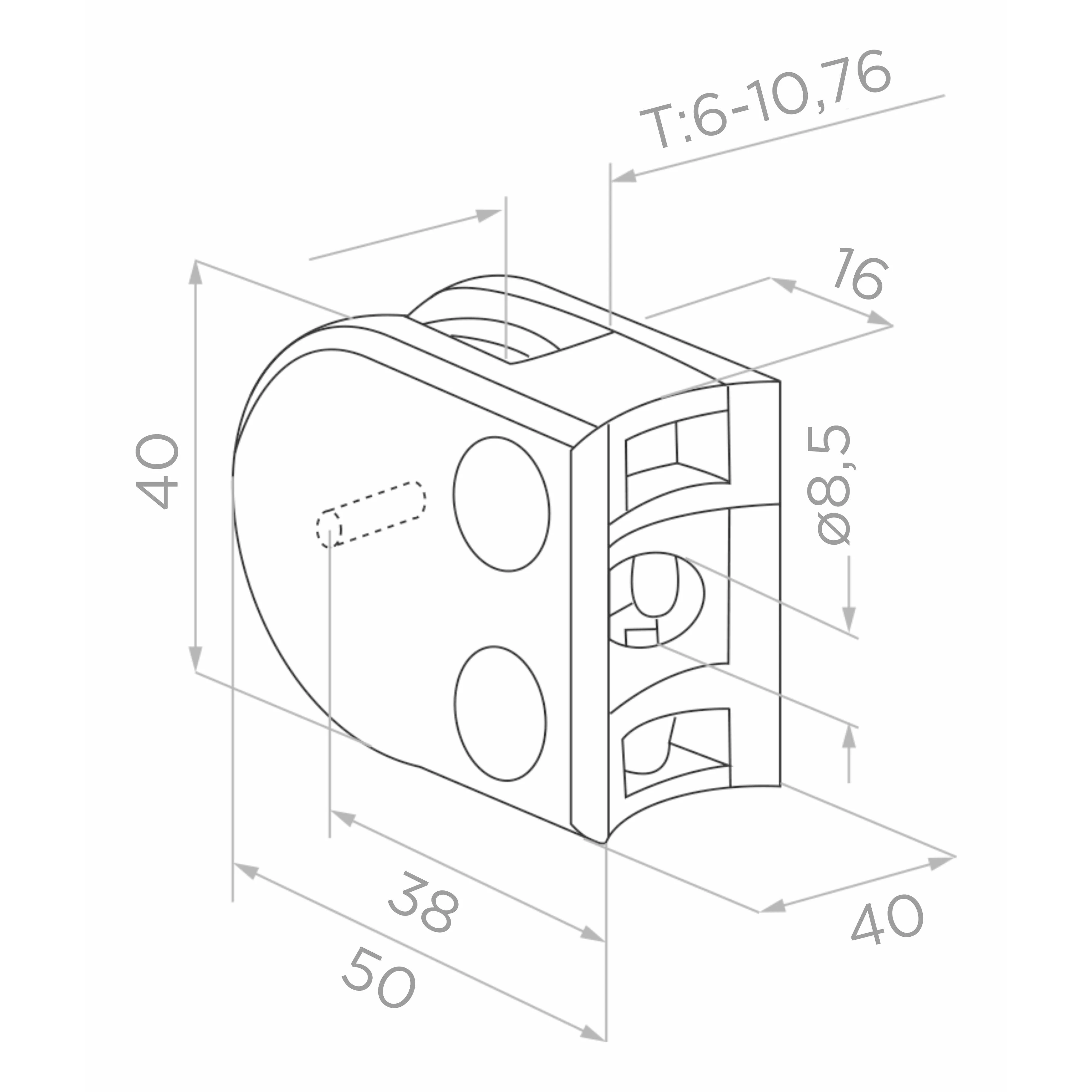

Az üvegtartó méretrajza – 50×40×40 mm, üvegvastagság 6–10,76 mm
  • Teljes hossz: 50 mm, rögzítő rész: 38 mm
  • Magasság: 40 mm
  • Szélesség: 40 mm
  • Az üveglap vastagságtartománya: 6–10,76 mm
  • Az üveg szélének távolsága a rögzítőcsavar tengelyétől: 16 mm
  • A rögzítőfurat átmérője: ø 8,5 mm
A kapaszkodó-csatlakozó méretrajza – magasság 80 mm, átmérő 42,4 mm

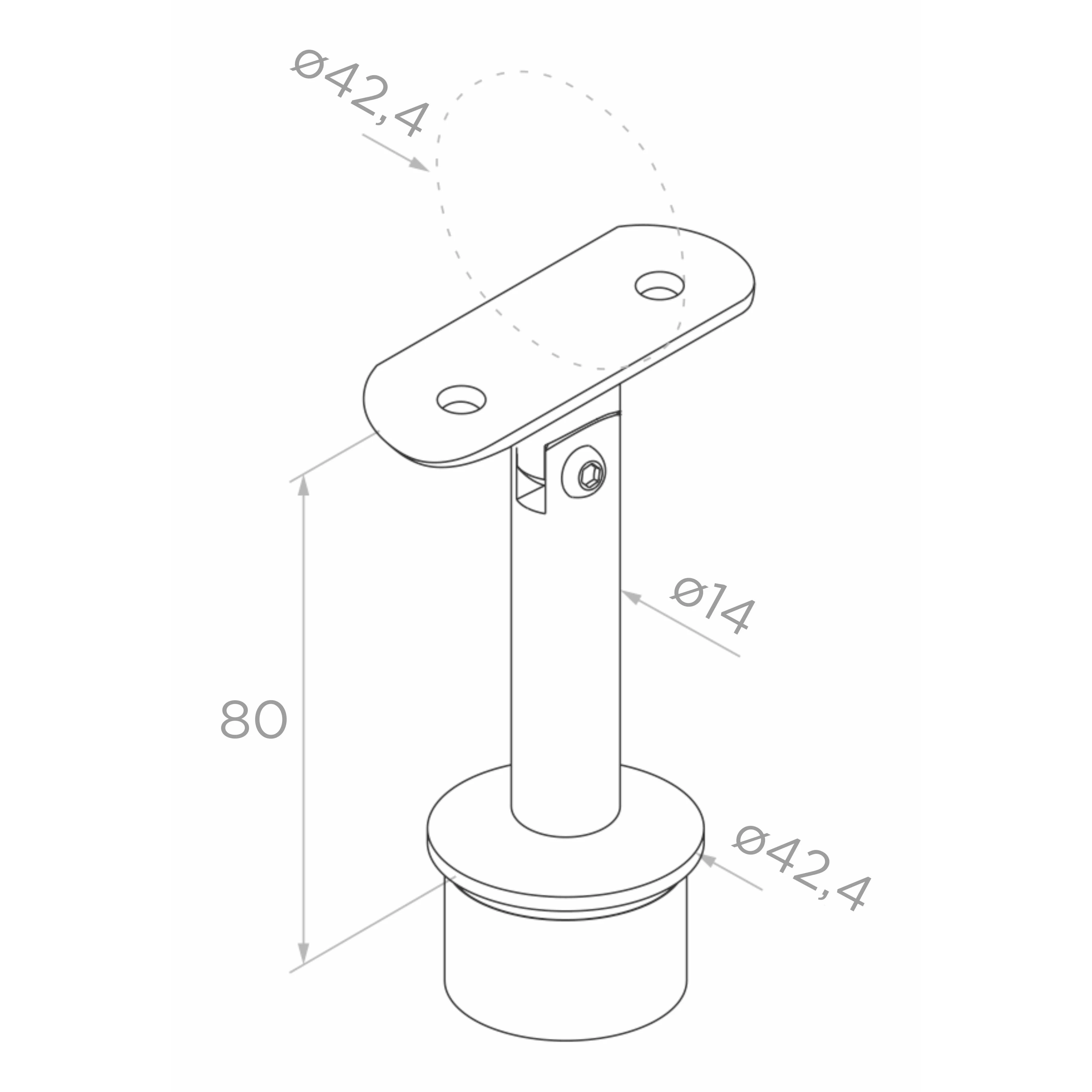

A kapaszkodó-csatlakozó méretrajza – magasság 80 mm, átmérő 42,4 mm

Kapaszkodó-csatlakozó (felső konzol)

Állítható, 80 mm magas kapaszkodó-csatlakozó ø 14 mm-es csappal, amelyet az oszlopcső belsejébe kell illeszteni. A felső lap ø 42,4 mm-es kapaszkodóhoz illeszkedik, a dőlésszög állítható. Ennek köszönhetően a kapaszkodó felszerelése egyszerűbb, az oszlop pedig a helyszíni adottságokhoz igazítható. Egyenetlen aljzat esetén az oszlop további rövidítésére is van lehetőség.

Az alaplemez-takarórozetta méretrajza – átmérő 105 mm, magasság 20 mm

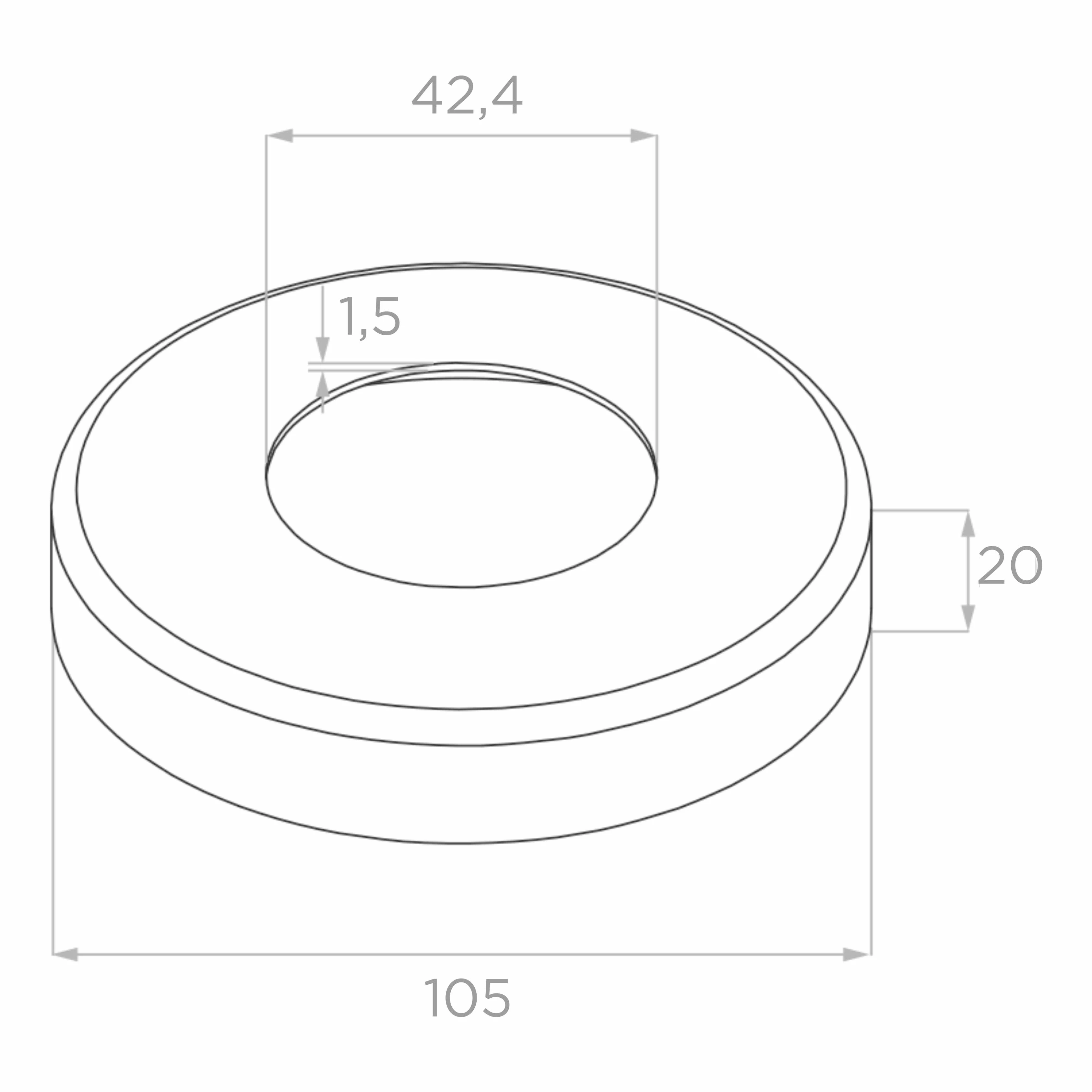

Az alaplemez-takarórozetta méretrajza – átmérő 105 mm, magasság 20 mm

Alaplemez-takarórozetta

A 105 mm külső átmérőjű és 20 mm magas díszes rozetta esztétikusan eltakarja az oszlop padlóba rögzítésének helyét. Belső furat: ø 42,4 mm, a peremanyag vastagsága: 1,5 mm.

A korlátoszlop műszaki rajza a teljes szerelési méretekkel

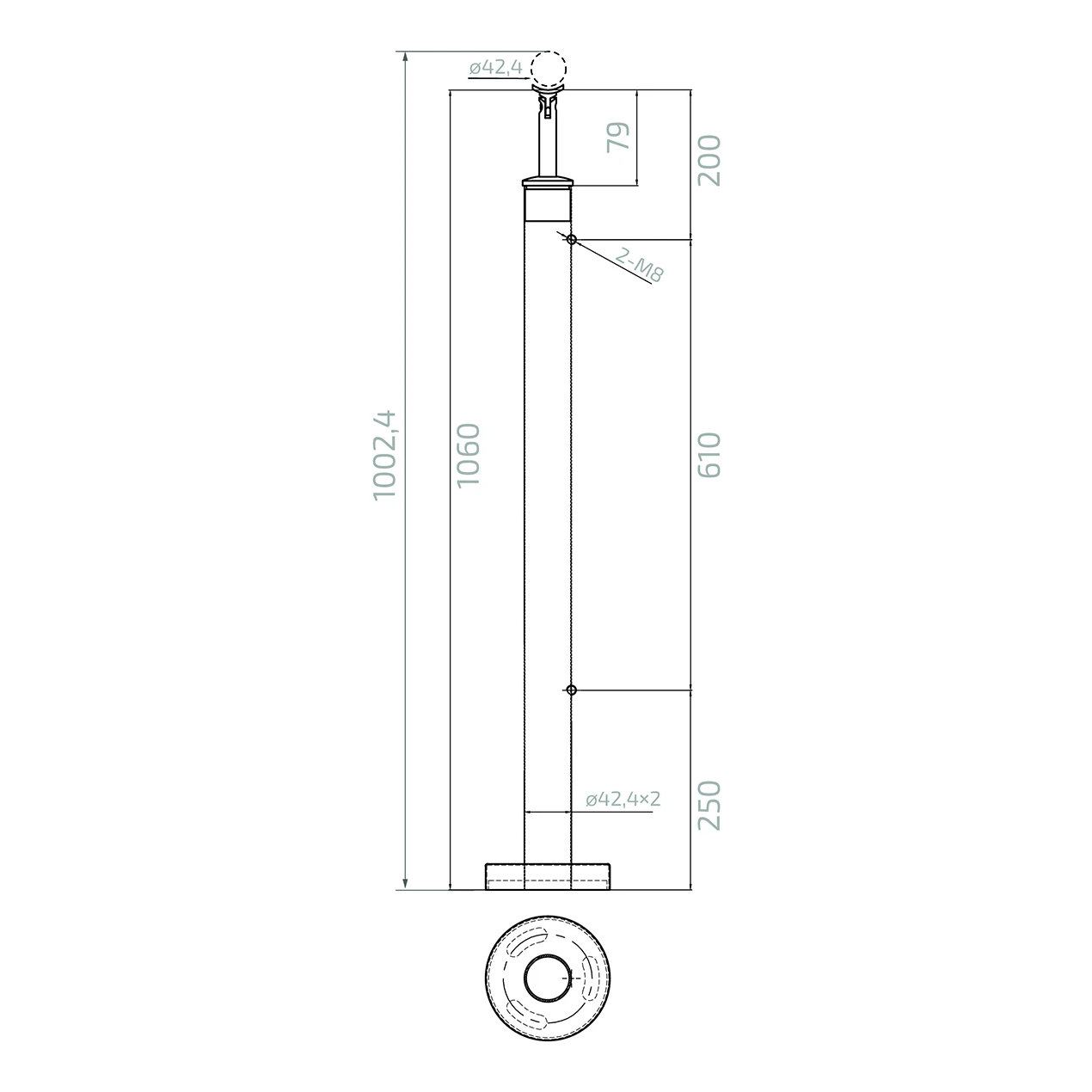

A korlátoszlop műszaki rajza a teljes szerelési méretekkel

Az oszlop szerelési méretei

  • A cső átmérője: ø 42,4 × 2 mm
  • Az oszlopcső magassága: 1060 mm
  • Magasság az alaptól a kapaszkodó tengelyéig: 1002,4 mm
  • A kapaszkodó-konzol magassága: 79 mm
  • Felső tartó – oszlop teteje távolság: 200 mm
  • A tartók tengelytávolsága (tengely–tengely): 610 mm
  • Alsó tartó – alap távolság: 250 mm
  • A tartók rögzítőfuratai: 2× M8
  • A kapaszkodó átmérője: ø 42,4 mm

Fontos szerelési információ

A termékhez mellékelt kapaszkodó-csatlakozók és rögzítőelemek nem tartósan rögzítettek. Megfelelő rögzítésük érdekében javasoljuk rozsdamentes acélhoz való anaerob ragasztó használatát. Az 8 mm-től eltérő vastagságú üveglap beépítésekor megfelelő méretű gumibetéteket kell beszerezni.
