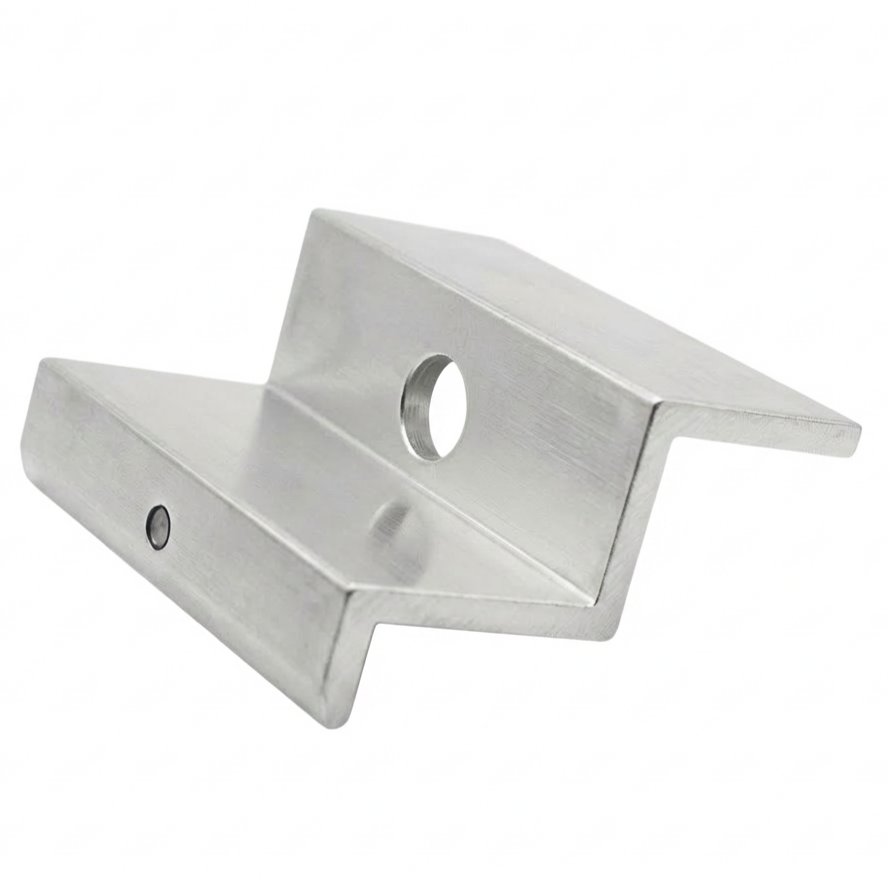

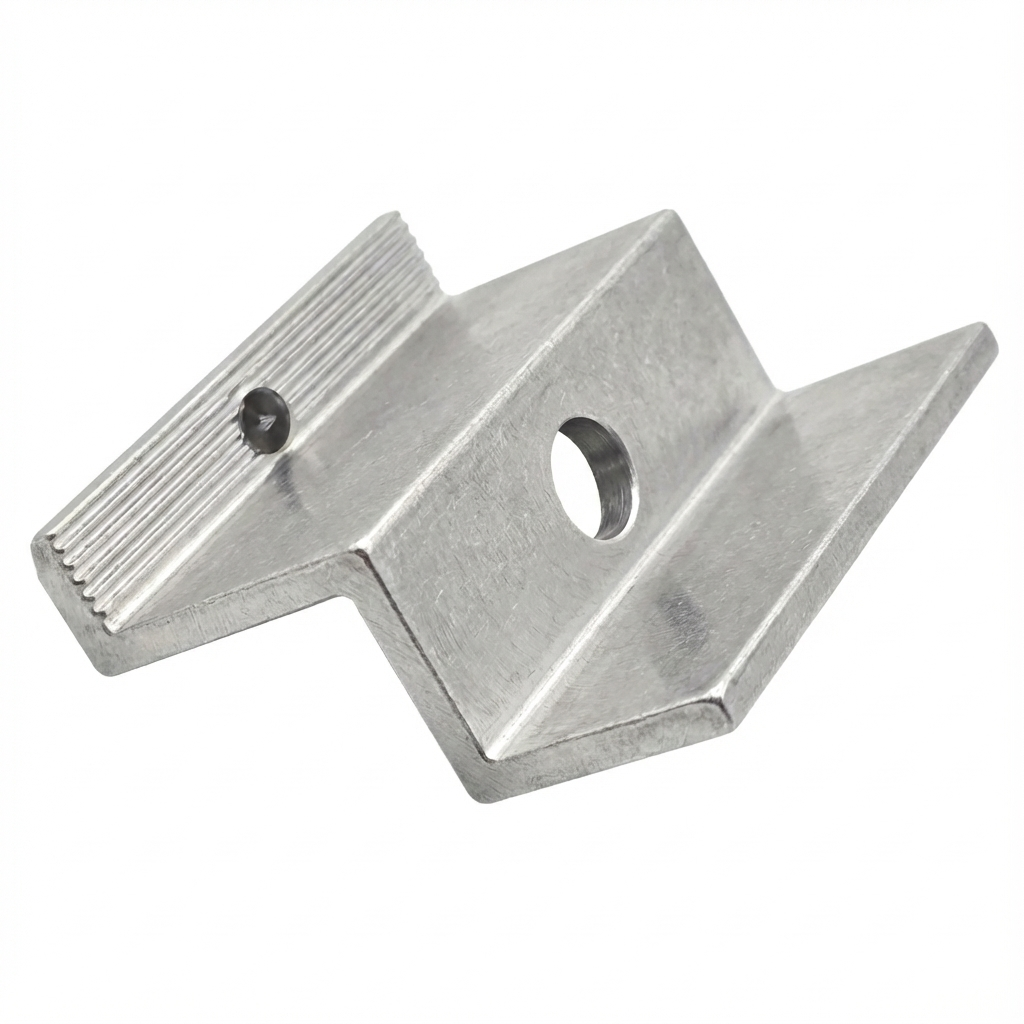

Végbilincs H40 L50 - nyers földelő tüskével
A H40 végbilincs földelő tüskével professzionális rögzítőelem, amely 40 mm keretmagasságú fotovoltaikus modulok rögzítésére szolgál. Kiváló minőségű 6063-T66 alumíniumötvözetből készült, tartós és biztonságos rögzítést biztosít a napelemek számára a tartószerkezeten. Az elem felülete nyers, további védőbevonatok nélkül, ami pontos és megbízható potenciálkiegyenlítést tesz lehetővé a rendszer elemei között.
A bilincs megkülönböztető jellemzője az integrált földelő tüske, amely gyors és hatékony potenciálkiegyenlítést tesz lehetővé a fotovoltaikus modul és a tartószerkezet között. Meghúzáskor a tüske átszúrja a keret eloxált rétegét, biztosítva a csatlakozás folytonosságát. Ez a megoldás nemcsak megkönnyíti a szerelést – megszüntetve a további földelő alátétek szükségességét –, hanem jelentősen lerövidíti a telepítési időt, és magas szintű biztonságot és hatékonyságot kínál az egész rendszer számára.
Ez az innovatív megoldás támogatja a villámvédelmi és túlfeszültség-védelmi rendszereket, különösen hasznos fotovoltaikus rendszerekben. A földelő tüskés végbilincs ideális egyedi vagy szélső pozíciókban szerelt panelek számára.

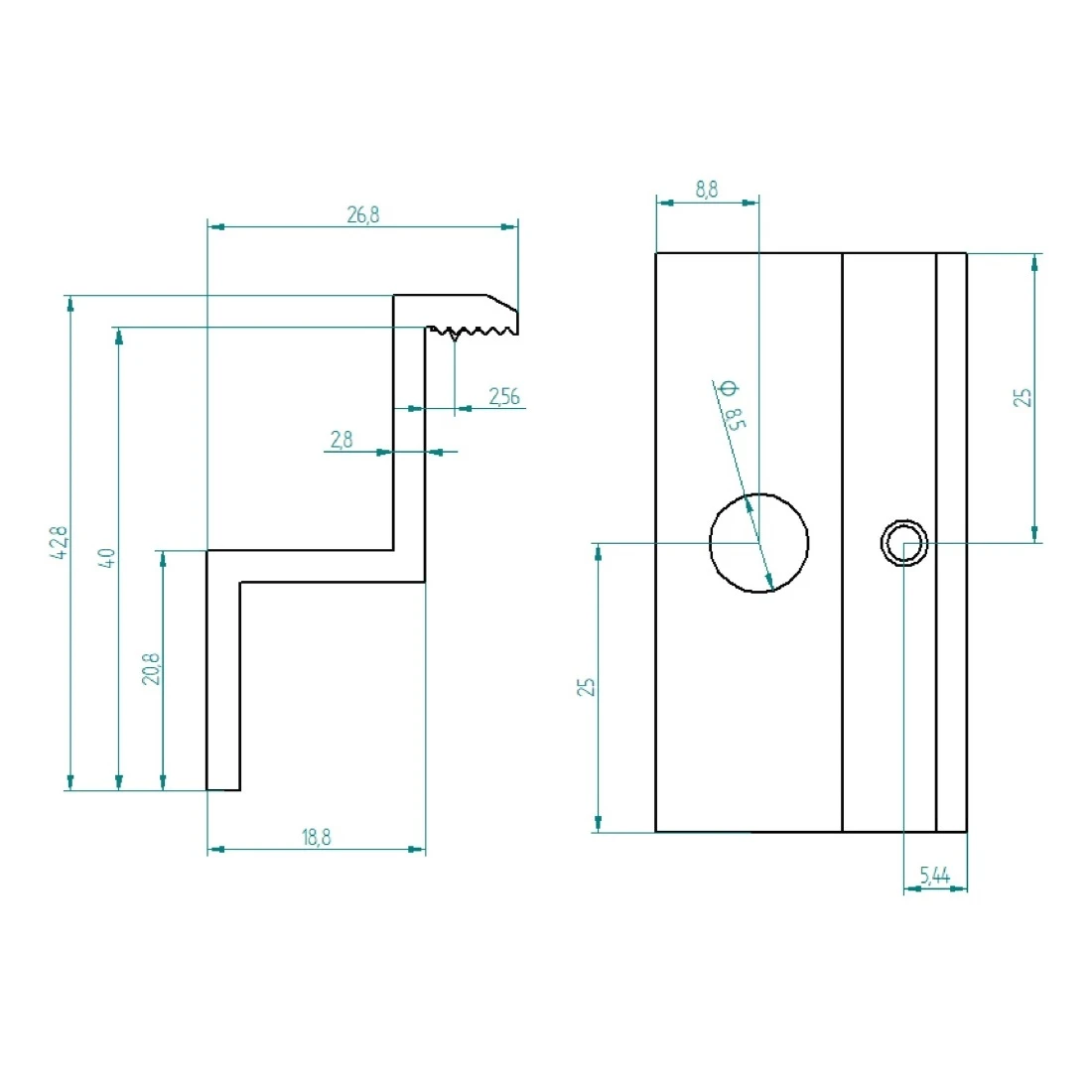

Műszaki adatok
- Modul keretmagasság: 40 mm
- Teljes magasság: 42,8 mm
- Szerelőnyílás átmérője: 8,5 (M8)
- Anyag: alumínium EN AW 6063-T66
- Felületkezelés: nyers
- Ajánlott meghúzási nyomaték: a PV modul gyártójának dokumentációjában meghatározott érték
- Használt csavarok: M8
Alkalmazás
A végbilincs fontos rögzítőelem a napelemes rendszerekben – a szélső panelek rögzítésére szolgál a sorban az alumínium profilhoz. A termék lapos és ferde tetőkön történő napelem-telepítéshez készült. Használja a végbilincsot a panelek rögzítéséhez minden sor elején és végén. A sorban szomszédos panelek között középső bilincseket kell használni.
Kompatibilitás
- Hatlapfejű csavarokhoz alkalmas alumínium profilok
- T-típusú csavarokhoz való alumínium profilok
- Trapézprofilok trapézlemez tetőkhöz
Előnyök
- Kiváló minőségű anyag – EN AW 6063-T66 alumíniumból készült, nagy ellenállóképességgel rendelkezik az időjárási viszonyokkal szemben
- Tartósság – a kiváló minőségű kivitelezés tartós rögzítést garantál a fotovoltaikus panelek szerkezetének
- Korrózióállóság – ellenáll a külső hatásoknak és a korróziónak
- Mechanikai szilárdság – ellenáll az ütéseknek és mechanikai sérüléseknek
- Beépített földelés – a földelő tüske megszünteti a földelő alátétek használatának szükségességét, ami lerövidíti az időt és növeli a szerelés kényelmét
- Potenciálkiegyenlítés – biztosítja az elektromos érintkezés folytonosságát a modul és a tartószerkezet között
- Ideális egyedi panelek számára – kiváló megoldás egyedileg vagy szélső pozíciókban szerelt modulok számára
Szerelési útmutató
- Szerelje fel a bilincsot a szerelősínre csúszóbetét és M8 csavar segítségével
- Helyezze el a szélső fotovoltaikus panelt a bilincs területén, ügyelve arra, hogy a földelő tüske érintkezzen a modul keretével
- Húzza meg a csavart a PV modul gyártójának ajánlásai szerint
- Minden panelsorhoz minimum négy végbilincs szükséges – kettő a sor elején, kettő a végén
- Ne használjon eloxált vagy lakkozott végbilincseket tüskével. Ilyen esetben használjon tüske nélküli végbilincsot és speciális érintkezőlemezt, amelyet a panel kerete és az alumínium profil közé kell szerelni
Csomag tartalma H40 végbilincs földelő tüskével. Figyelem: a csavarokat, anyákat és csúszóbetéteket külön kell megvásárolni.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Műszaki adatok
| Panel vastagság [mm] | 40 |
| Szín | Ezüst |
| Földelőcsap | Igen |
| Kiegészítő tartozékok | Tartozék nélkül |
| Bilincs típusa | Végső |
