Alumínium trapézhíd H-70 EPDM tömítéssel, 400 mm – napelem rögzítés trapézlemez tetőre

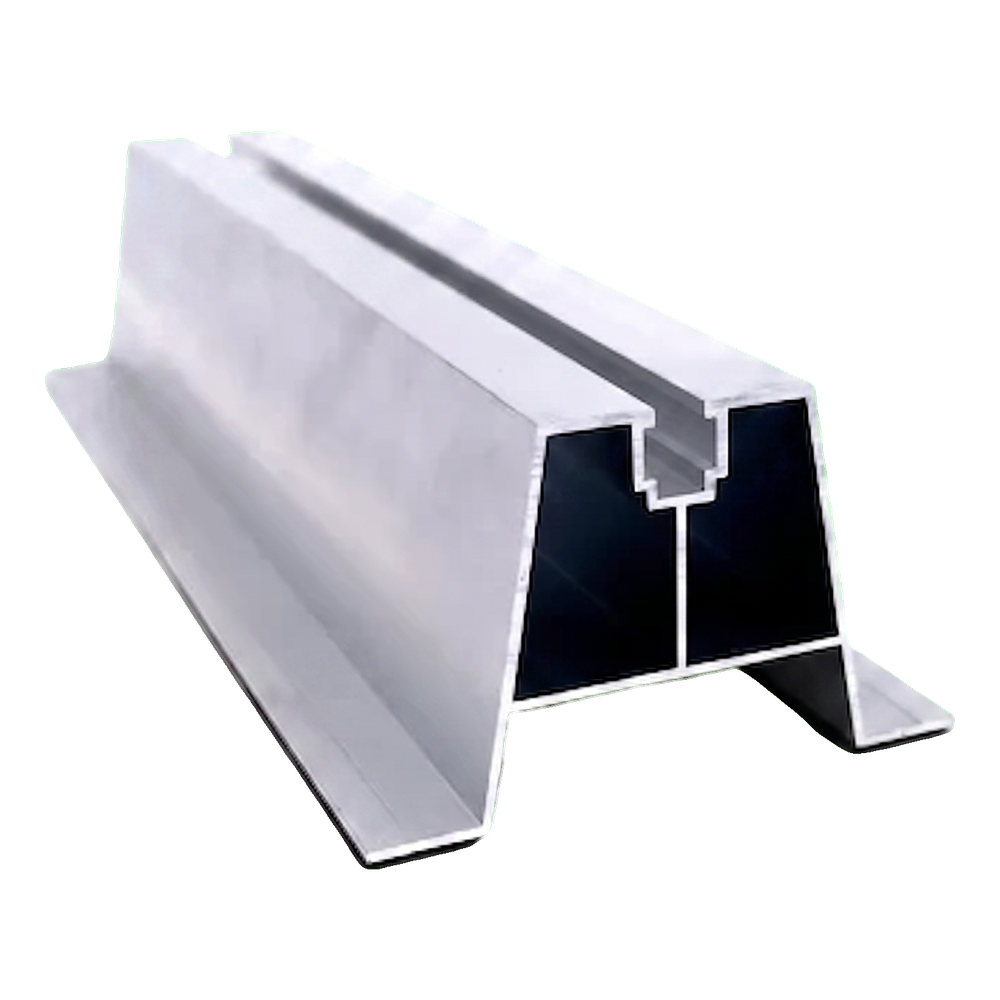

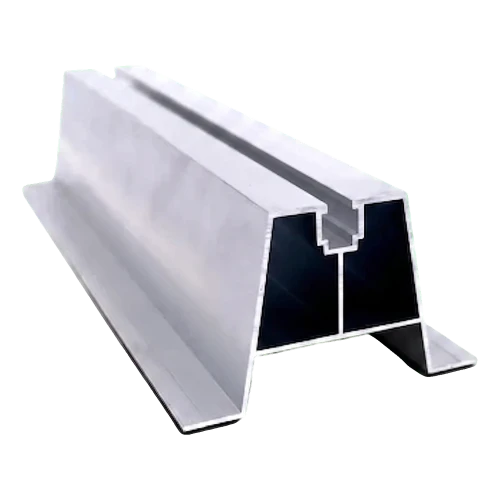

A H-70 trapézhíd EPDM tömítéssel egy alumínium híd profil, amelyet trapézlemez fedésű tetőkön történő napelemek közvetlen rögzítésére terveztek. A profil magassága megfelelő távolságot biztosít a modul és a tető felülete között, lehetővé téve a szabad levegőáramlást a panel alatt. A természetes szellőzés hozzájárul a modulok hűtéséhez, ami közvetlenül befolyásolja a teljesítményük megőrzését meleg napokon. A profil 6060-as alumíniumötvözetből készült, amely magas korrózióállósággal és jó mechanikai szilárdsággal jellemezhető. A híd alsó része EPDM tömítéssel van felszerelve, amely megvédi a tetőfedést a sérülésektől és biztosítja a szoros illeszkedést a trapézlemezhez. A felső sín a rögzítő csatornával lehetővé teszi a közép- és végbilincsek gyors rögzítését hatlapfejű imbuszfejes csavarok és négyzet alakú anyák segítségével — speciális eszközök használata nélkül.
A H-70 híd profil előnyei
- A megnövelt magasságú profil szellőző teret biztosít a panel és a tető között, támogatva a modulok természetes hűtését

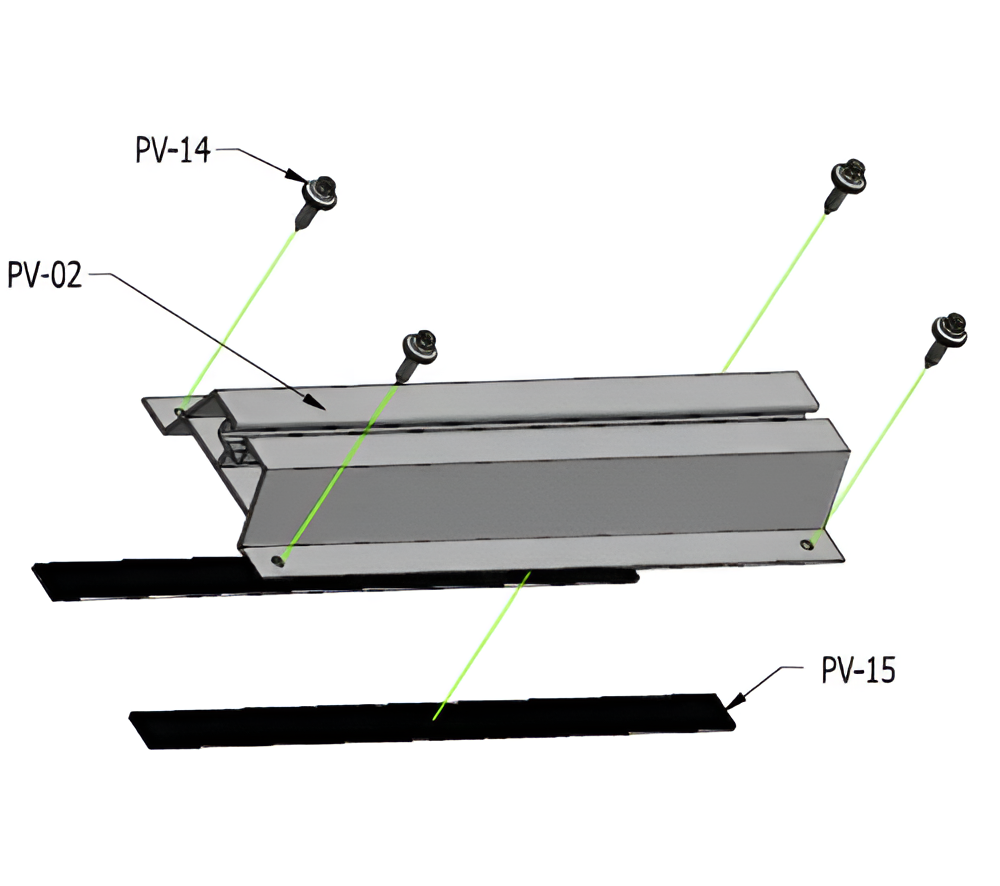

- A profil lábainál elhelyezett EPDM tömítés megvédi a trapézlemezt a felmarásoktól és megszünteti az alumínium és a tetőfedő acél közötti galvanikus érintkezést
- A 6060-as alumínium alkalmas eloxálásra, amely további korrózióvédelmet és esztétikus felületet biztosít

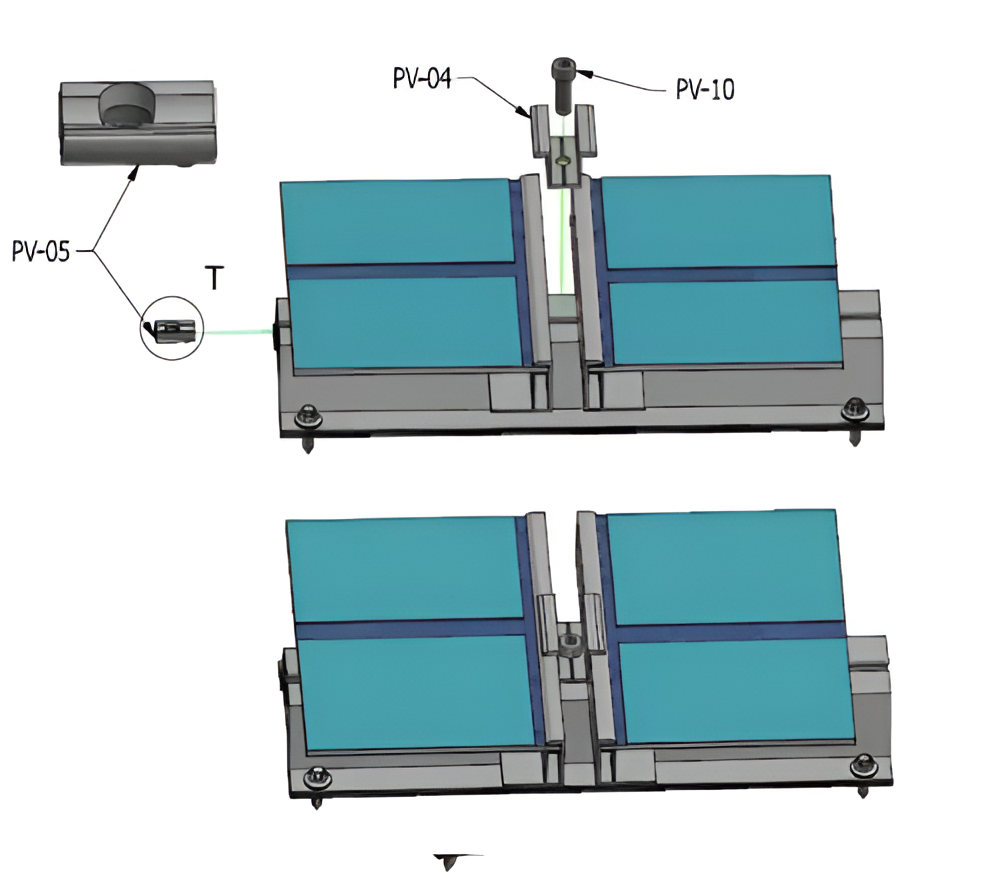

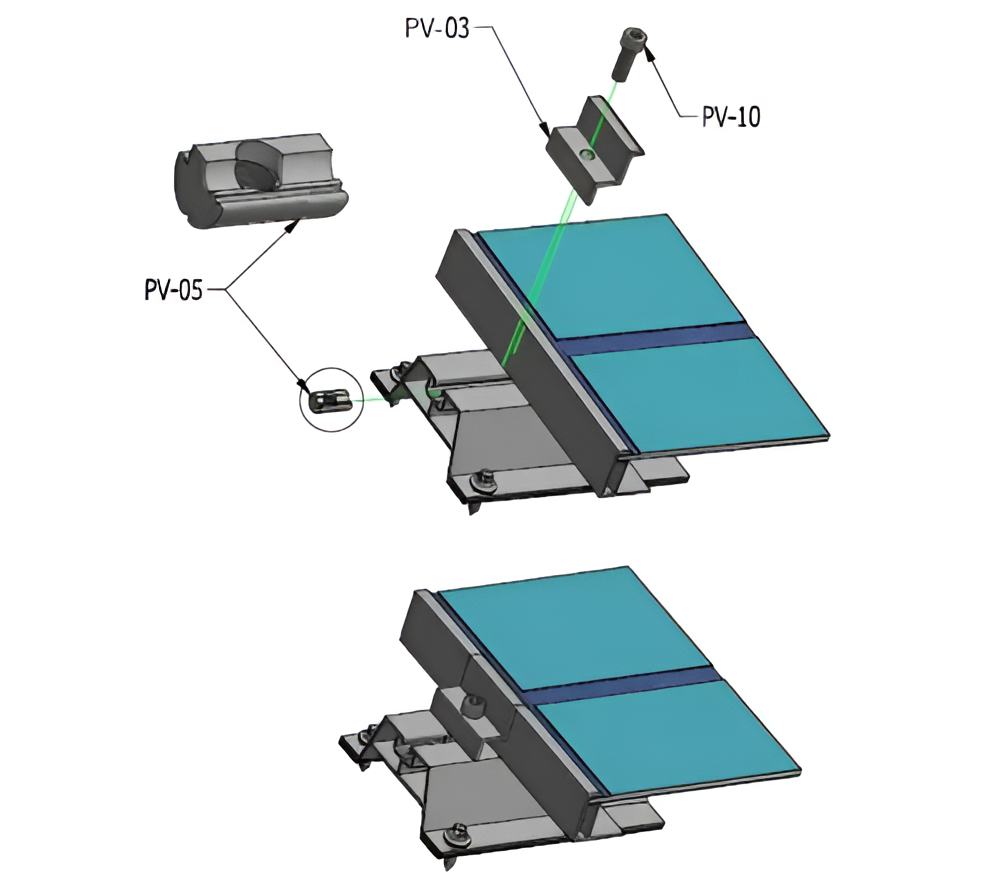

- A felső sínben található univerzális rögzítő csatorna kompatibilis a szabványos PV rendszerek közép- és végbilincseivel

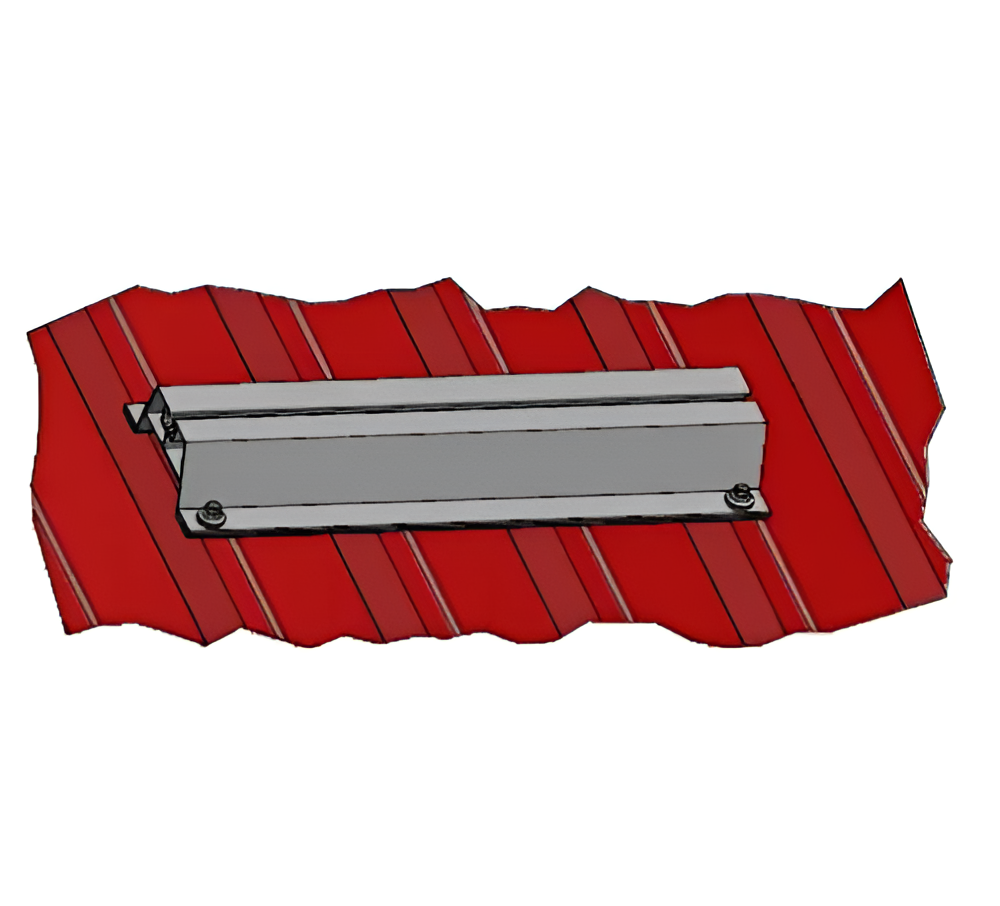

- A rögzítő furatokat a telepítés helyszínén készítik el, ami lehetővé teszi a hézagköz pontos illesztését az adott lemezprofilhoz

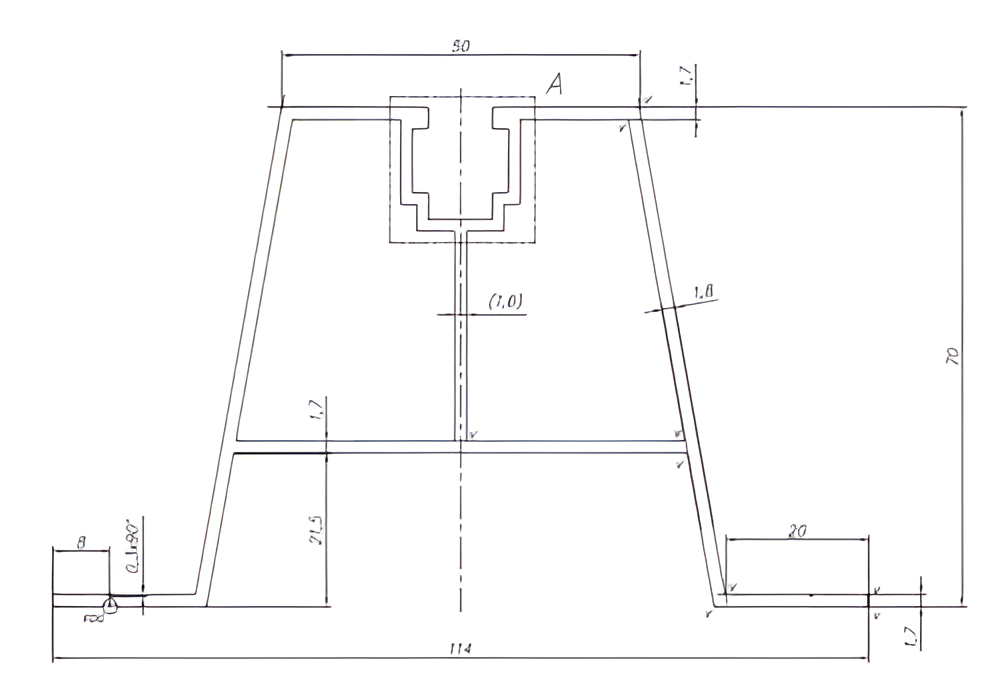

A műszaki rajz a profil teljes keresztmetszetét mutatja a kulcsfontosságú szerkezeti elemek méreteivel megjelölve. Jól látható a lábak jellegzetes trapéz alakja, a felső sínben található központi rögzítő csatorna, valamint a négyzet alakú anyák becsúsztatására szolgáló horony. A profil részletes méreteit az alábbi Méretek táblázatban találja.
